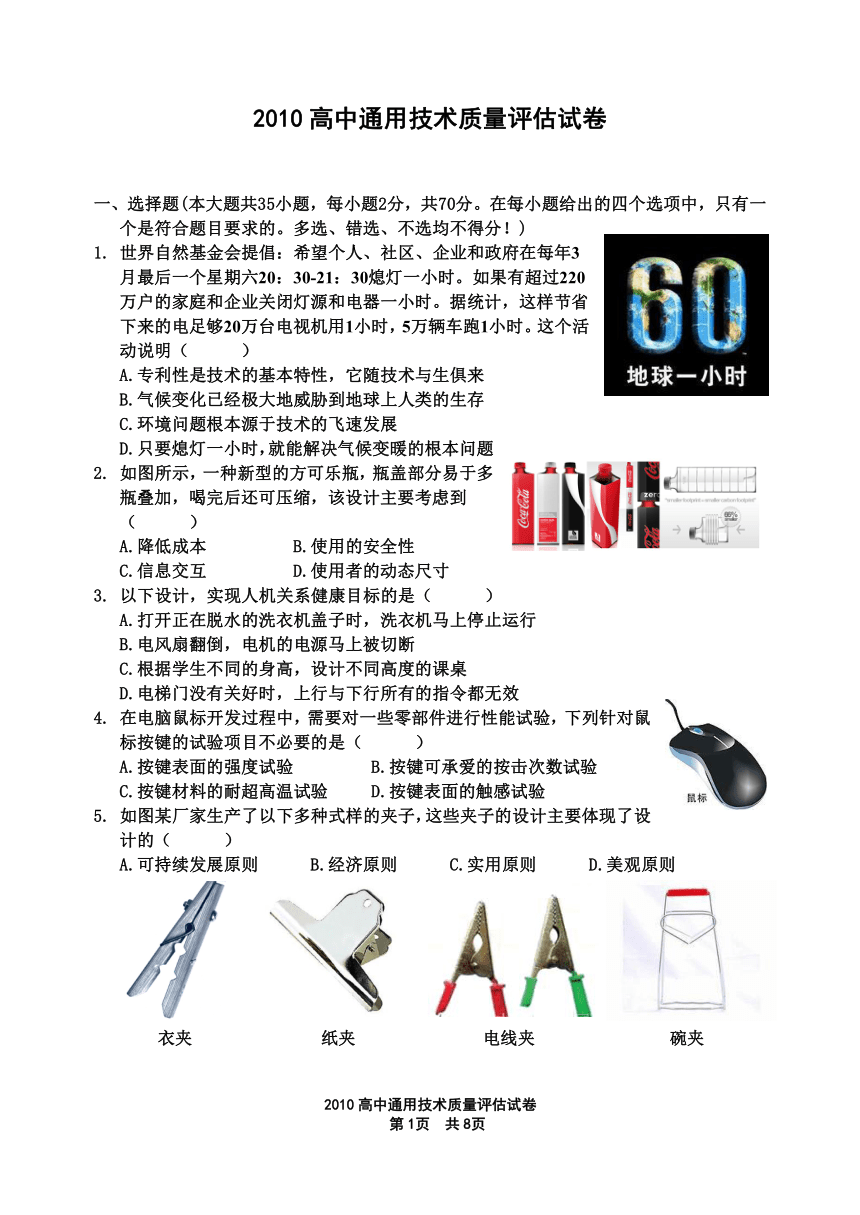

2010高中通用技术质量评估试卷
一、选择题(本大题共35小题，每小题2分，共70分。在每小题给出的四个选项中，只有一个是符合题目要求的。多选、错选、不选均不得分！)
1. 世界自然基金会提倡：希望个人、社区、企业和政府在每年3月最后一个星期六 ( http: / / baike. / view / 40304.htm" \t "_blank )20：30-21：30熄灯 ( http: / / baike. / view / 793490.htm" \t "_blank )一小时。如果有超过220万户的家庭和企业关闭灯源和电器一小时。据统计，这样节省下来的电足够20万台电视机用1小时，5万辆车跑1小时。这个活动说明（ ）
A.专利性是技术的基本特性，它随技术与生俱来
B.气候变化已经极大地威胁到地球上人类的生存
C.环境问题根本源于技术的飞速发展
D.只要熄灯 ( http: / / baike. / view / 793490.htm" \t "_blank )一小时，就能解决气候变暖的根本问题
2. 如图所示，一种新型的方可乐瓶，瓶盖部分易于多瓶叠加，喝完后还可压缩，该设计主要考虑到（ ）
A.降低成本 B.使用的安全性
C.信息交互 D.使用者的动态尺寸
3. 以下设计，实现人机关系健康目标的是（ ）
A.打开正在脱水的洗衣机盖子时，洗衣机马上停止运行
B.电风扇翻倒，电机的电源马上被切断
C.根据学生不同的身高，设计不同高度的课桌
D.电梯门没有关好时，上行与下行所有的指令都无效
4. 在电脑鼠标开发过程中，需要对一些零部件进行性能试验，下列针对鼠标按键的试验项目不必要的是（ ）
A.按键表面的强度试验 B.按键可承爱的按击次数试验
C.按键材料的耐超高温试验 D.按键表面的触感试验
5. 如图某厂家生产了以下多种式样的夹子，这些夹子的设计主要体现了设计的（ ）
A.可持续发展原则 B.经济原则 C.实用原则 D.美观原则
衣夹 纸夹 电线夹 碗夹

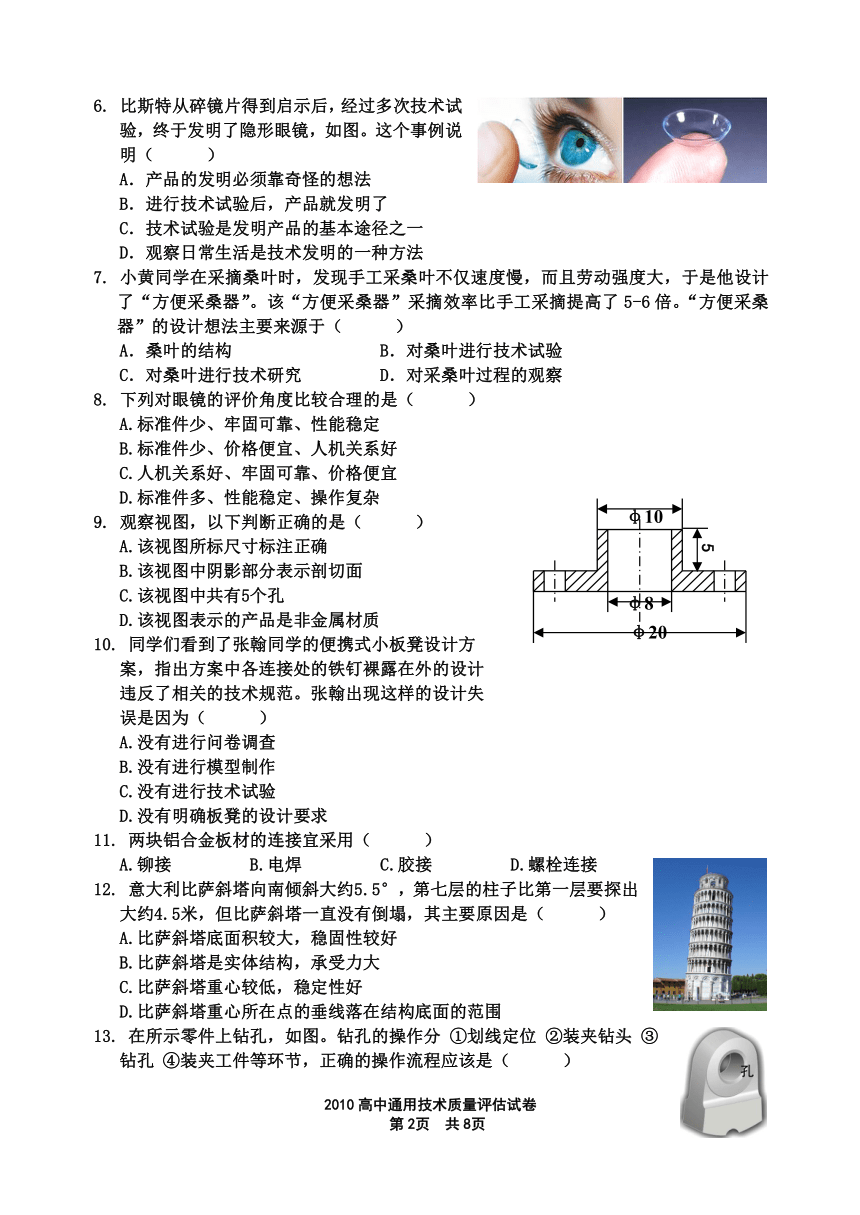

6. 比斯特从碎镜片得到启示后，经过多次技术试验，终于发明了隐形眼镜，如图。这个事例说明（ ）
A．产品的发明必须靠奇怪的想法
B．进行技术试验后，产品就发明了
C．技术试验是发明产品的基本途径之一
D．观察日常生活是技术发明的一种方法
7. 小黄同学在采摘桑叶时，发现手工采桑叶不仅速度慢，而且劳动强度大，于是他设计了“方便采桑器”。该“方便采桑器”采摘效率比手工采摘提高了5-6倍。“方便采桑器”的设计想法主要来源于（ ）
A．桑叶的结构 B．对桑叶进行技术试验
C．对桑叶进行技术研究 D．对采桑叶过程的观察
8. 下列对眼镜的评价角度比较合理的是（ ）
A.标准件少、牢固可靠、性能稳定
B.标准件少、价格便宜、人机关系好
C.人机关系好、牢固可靠、价格便宜
D.标准件多、性能稳定、操作复杂
9. 观察视图，以下判断正确的是（ ）
A.该视图所标尺寸标注正确
B.该视图中阴影部分表示剖切面
C.该视图中共有5个孔
D.该视图表示的产品是非金属材质
10. 同学们看到了张翰同学的便携式小板凳设计方案，指出方案中各连接处的铁钉裸露在外的设计违反了相关的技术规范。张翰出现这样的设计失误是因为（ ）
A.没有进行问卷调查
B.没有进行模型制作
C.没有进行技术试验
D.没有明确板凳的设计要求
11. 两块铝合金板材的连接宜采用（ ）
A.铆接 B.电焊 C.胶接 D.螺栓连接
12. 意大利比萨斜塔向南倾斜大约5.5°，第七层的柱子比第一层要探出大约4.5米，但比萨斜塔一直没有倒塌，其主要原因是（ ）
A.比萨斜塔底面积较大，稳固性较好
B.比萨斜塔是实体结构，承受力大
C.比萨斜塔重心较低，稳定性好
D.比萨斜塔重心所在点的垂线落在结构底面的范围
13. 在所示零件上钻孔，如图。钻孔的操作分 ①划线定位 ②装夹钻头 ③钻孔 ④装夹工件等环节，正确的操作流程应该是（ ）
A．①②③④ B．④②③①
C．④①③② D．①④②③

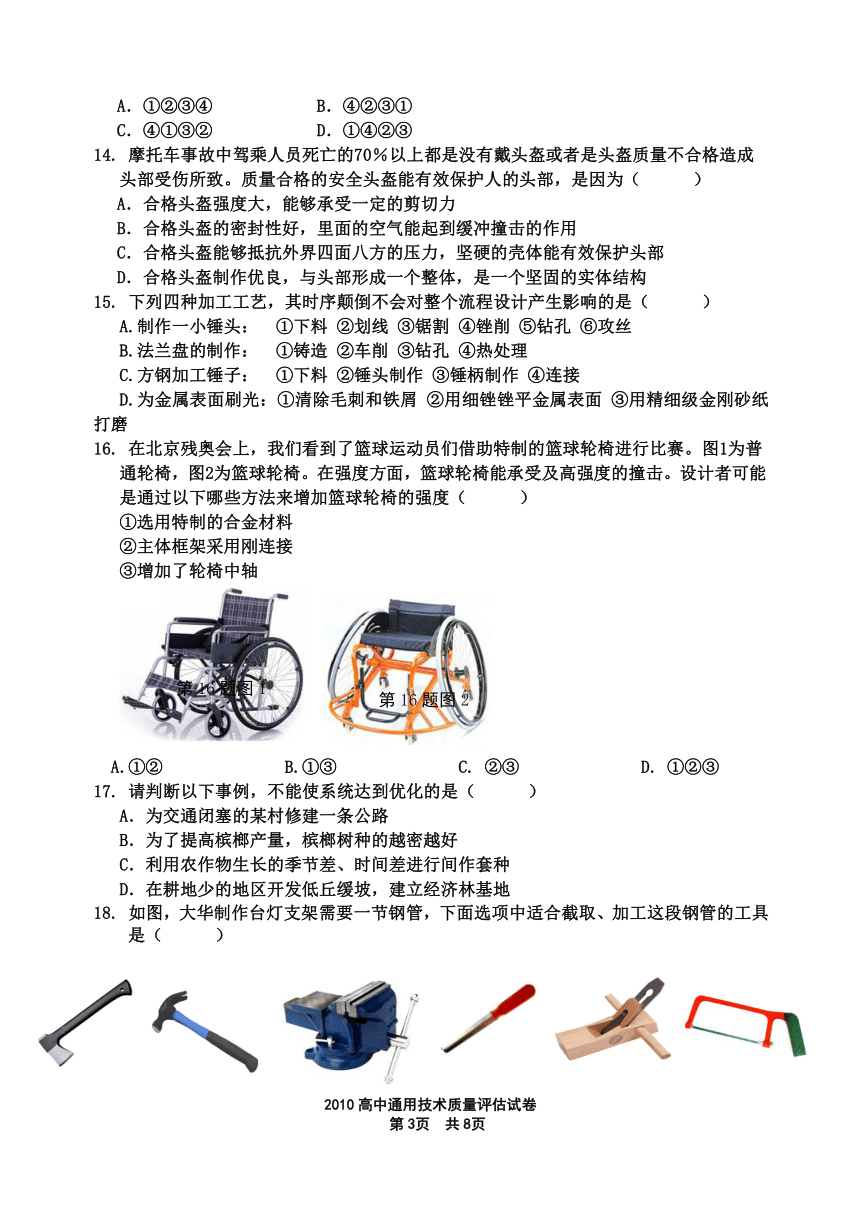

14. 摩托车事故中驾乘人员死亡的70％以上都是没有戴头盔或者是头盔质量不合格造成头部受伤所致。质量合格的安全头盔能有效保护人的头部，是因为（ ）
A．合格头盔强度大，能够承受一定的剪切力
B．合格头盔的密封性好，里面的空气能起到缓冲撞击的作用
C．合格头盔能够抵抗外界四面八方的压力，坚硬的壳体能有效保护头部
D．合格头盔制作优良，与头部形成一个整体，是一个坚固的实体结构
15. 下列四种加工工艺，其时序颠倒不会对整个流程设计产生影响的是（ ）
A.制作一小锤头： ①下料 ②划线 ③锯割 ④锉削 ⑤钻孔 ⑥攻丝
B.法兰盘的制作： ①铸造 ②车削 ③钻孔 ④热处理
C.方钢加工锤子： ①下料 ②锤头制作 ③锤柄制作 ④连接
D.为金属表面刷光：①清除毛刺和铁屑 ②用细锉锉平金属表面 ③用精细级金刚砂纸打磨
16. 在北京残奥会上，我们看到了篮球运动员们借助特制的篮球轮椅进行比赛。图1为普通轮椅，图2为篮球轮椅。在强度方面，篮球轮椅能承受及高强度的撞击。设计者可能是通过以下哪些方法来增加篮球轮椅的强度（ ）
①选用特制的合金材料
②主体框架采用刚连接
③增加了轮椅中轴
A.①② B.①③ C. ②③ D. ①②③
17. 请判断以下事例，不能使系统达到优化的是（ ）
A．为交通闭塞的某村修建一条公路
B．为了提高槟榔产量，槟榔树种的越密越好
C．利用农作物生长的季节差、时间差进行间作套种
D．在耕地少的地区开发低丘缓坡，建立经济林基地
18. 如图，大华制作台灯支架需要一节钢管，下面选项中适合截取、加工这段钢管的工具是（ ）
① 斧头 ② 锤头 ③ 台虎钳 ④ 锉刀 ⑤ 刨子 ⑥ 钢锯
A．①③⑥ B．②⑤⑥ C．①③④ D．③④⑥
19. 小明设计并制作了一个壁挂式书架，以下是他的一些操作过程。不适当的是（ ）
A.在三角铁上划线时划针紧贴导向工具
B.锯木条时从工件远离自己的一端起锯
C.钻孔前先用台虎钳夹紧工件
D.把书架的一端用螺钉紧紧的钉住，然后再装另一端
20. 1985年格雷夫斯设计的水壶获得了极大的成功，如图所示。关于它的功能评价，你认为不合理的是（ ）
A．受热面积大
B．水烧开时能提醒注意
C．手感舒适
D．便于清洗
21. 如图，为桥梁结构图。一般桥梁主体多以框架形式出现，其连接处没有任何化学连接剂。以下对该系统的分析中，不能体现环境适应性的是（ ）
A．能承载任何重物从桥梁经过
B．能耐60°C的地面高温
C．在潮湿环境中不会失效
D．在零度低温下桥面不会锻炼
王凯同学准备用铁管为自家院子做一道铁栅栏门。请回答22-25
22. 王凯同学在加工铁栅栏门的过程中，下列工具中不需要的是（ ）
A．钢锯 B．铁锤 C．锉刀 D．板牙
23.在制作过程中，锉刀一般不能用于（ ）
A．去除锯割后产生的毛刺 B．去除铁管材料上的铁锈
C．锉削铁管使之符合尺寸要求 D．锉被磨钝的钢锯条锯齿
24．为了延长铁栅栏门使用寿命，以下操作比较合理的是（ ）
A．焊接好后直接给铁栅栏门涂油漆，再涂防锈漆
B．先给每条铁管涂好油漆后再焊接
C．焊接好后用砂纸打磨干净，涂防锈漆，再涂油漆
D．焊接好后直接涂油漆
25.要求铁栅栏门安装到门框上能够正常开启或关闭，铁栅栏门与门框合理的连接方式是（ ）
A．榫接 B．铰连接 C．焊接 D．刚连接
26.2007年12月22日，首列国产时速350公里“和谐号”动车组列车(CRH2-300)成功竣工，该车由我国自主研制，成为目前世界上运营速度最高的动车组列车之一。该产品设计主要通过（ ）优化，缩短运行时间。
A．工期 B．技术 C．工艺 D．质量
阅读下面这段资料，回答27~29题：
右图为汽车变速器中最常见的
制动控制系统。它通过制动带来限
制行星齿轮的运动。制动带在杠杆
的推动下能迅速包紧被制动的齿轮
或轴，从而产生强大的制动力达到
限制行星齿轮运动的目的。杠杆是
直接被顶杆推动的，顶杆的动力又
来自液压。所以行星齿轮的制动完
全由液压来决定。这种制动带式的
设计，结构非常简单，成本也很低，
常用于经济型车的变速器当中。
27. 该汽车变速制动控制系统属于（ ）
A.人工控制、开环控制系统 B.人工控制、闭环控制系统
C.自动控制、开环控制系统 D.自动控制、闭环控制系统
28. 在上述控制系统中，其被控对象是（ ）
A.行星齿轮 B.制动带 C.杠杆 D.伺服作用活塞
29. 根据执行部件的不同，该控制系统是（ ）
A.机械控制 B.电子控制 C.液压控制 D.气压控制
30. 现代建筑在建筑技术和设计不断进步的同时，其各种系统也在不断的优化，尤其是从节能环保角度进行的优化最为常见，下列从节能环保角度进行了优化的是（ ）
①采用外墙贴保温饰面砖的外墙保温系统
②窗户采用双层真空玻璃
③采用太阳能照明系统
④采用高效节能的环保电梯系统
⑤采用电热保温系统
⑥采用耗能更低的电源热空调系统
A.①②③④⑤ B.①②③④⑥ C.①③④⑤⑥ D.①②③④⑤⑥
31. 下面控制系统中，属于开环控制的有（ ）
①冰箱恒定温度控制系统
②电风扇机械定时开关控制系统
③电子门铃控制系统
④路灯自动开关控制系统
A.1个 B.2个 C.3个 D.4个
32．如果厕所的光控路灯的光敏电阻器感光面被厚厚的灰尘所覆盖，各电路元器件均无损坏，则接通电源后，光控路灯可能出现的现象是（ ）
A.一直灭
B.一直亮
C.先亮后灭
D.短路烧毁线路
太阳能热水器是利用太阳的能量将水加热的装置，由集热管、水箱、支架及相关附件组成。太阳能热水器水箱一般都带有水位自动控制系统，当水箱水位低于设定水位，能够自动加水。请回答33-35题：
33．对于太阳能热水器，下列说法错误
的是（ ）
A.体现了人们利用技术造福人类
B.其设计符合可持续发展原则
C.水箱水位控制系统的控制对象是水箱（水箱里的水）
D.水箱水位自动控制系统的执行器是集热管
34．太阳能热水器水箱水位自动控制系统中，输入量是（ ▲ ）
A.设定的水位 B.太阳光的强弱
C.加水时间 D.实际的水位
35．如果发现太阳能热水器一直处于加水状态，你认为不可能的原因是（ ）
A.水箱漏水 B.出水管漏水 C.集热管底部有异物沉积 D.控制器坏了
二、读图作图题(8分)
36.（本题共8分）根据已知立体图，补全已有三视图中遗漏的图线
三、分析评价题（第37题6分，第38题8分，共14分）
37．仔细观察下所示四个垃圾筒：
A．翻盖不锈钢式 B．分类式 C．翻盖塑料式 D．纸版式
（1）试分析上述四种不同类型的垃圾筒分别适用怎样的环境？
（2）找找我们班级垃圾筒的使用存在了哪些技术问题？
38．梁静如用木材、卡纸制作了一个伸缩式相框：相框和支架部分可拆卸，相框的垂直、水平距离都能调大调小。一般放置于框内的影印照片尺寸在5寸（127*89）—10寸（203*254）之间。请回答：
（1）、这个相框属于 结构类型。其连接方式主要以 、 为主
如图，你认为静如设计的伸缩式相框适合怎样规格、式样的照片？
（2）、加工这样一个相框，需要用到的加工工具有哪些？（至少说出两种）
（3）、完成下列试验报告。
试验名称：伸缩式相框稳定性测试
试验目的：测试伸缩式相框的稳定性
试验准备：相框、相片6寸（152*102）mm、7寸（127*178）各一张、电吹风
序号 试验方法 比较、观察、小结 总结
1 分别将相框水平、垂直放置，用电风扇吹，观察其结果 相框没有被吹倒，稳定性较好
2
3 水平、垂直摆放的相框都被吹倒了，尤其是垂直摆放，每吹必倒，稳定性不好
四、技术应用题（本题共8分）
39．许多音乐工作者经常会碰到演奏乐曲时要停下来翻谱的麻烦，这不仅给我们的操作带来不便，也破坏了音乐的完整性与流畅感。
小强发明了一种新型自
动翻谱器，用电子元件控制机
械传动，用脚动控制达到翻谱
的目的。该装置由谱座、电动
机、转轮、传动皮带、磁性吸
体、控制开关组成，其主要工
作原理如图：翻谱装置上设有
一个传动皮带，其外周缘的一相对应位置上各设有具磁性的吸体，乐谱上对应位置上
设有可被磁性吸引的夹置金属片，传动皮带的吸体即依其预定的行程，吸住乐谱行走
预定的行程，达到翻页的目的。
（1）、如何实现用脚动控制达到翻谱的目的呢？请完成下列流程方框图。
（2）、从使用者的角度用系统相关性知识分析自动翻谱器的设计缺陷，提出一条优化方案。
φ10
φ8
φ20
5
第16题图1
第16题图2
水箱
集热器
支架
③
主动轮借助传动带将机械能传达到转轮
②
①
谱子向左、向右依次翻阅
2010高中通用技术质量评估试卷
第8页 共8页
