非选择题
三、分析题
1. 陈展在体育课上练习立定投蓝.投了若干次才投中。投篮过程是一个控制过程.试分析该控制过程是开环控制系统还是单闭环控制系统?画出该控制系统的方枢图《 将各环节名称及对应的实际名称在相应位置标注清楚 》。
2. 在《三国演义》中“空城计”讲的是,诸葛亮因错用马谡而失去战略要地街亭,司马懿乘势引大军15万向诸葛亮所在的西城蜂拥而来。此时,诸葛亮身边无大将,只有一班文官,无法守城,也来不及撤离。于是,诸葛亮令人将城门大开,头戴纶巾,到城楼焚香弹琴。司马懿见状,十分疑惑,即下令返兵。其子司马昭问父亲何故退兵 司马懿说:诸葛亮一生都很谨慎,不会冒险。今大开城门,必有埋伏。在这个故事中,诸葛亮运用了什么思维方式 司马懿运用了什么思维方式 根据这个故事,对“空城计”能否取胜进行分析。
3. 请同学们观察分析课室门窗,并回答下列问题:
(1)门窗由哪些材料制成 如何加工这些材料
(2)门窗由哪些零部件组成 如何用零部件装配门窗
(3)门窗的表面采取了哪些处理措施
4. 某班同学,在学习流程中的环节时产生了争论,(上午的课程依次安排为:数学、物理、化学、体育)
A同学说:今天上午的课应该划分为2个环节,从中间大休息的地方为界限;B同学说:今天上午的课应该划分为3个环节;你认为哪个同学说的有道理,为什么?
答:a、 两个人的观点都是对的
b、 环节是个相对的概念
5. 声光自动控制白炽灯开关的基本工作原理如下:白天或夜晚光线较亮时,光控部分将开关自动关断,声控部分不起作用。当光线较暗时,光控部分将开关自动打开,负载电路的通断受控于声控部分。电路是否接通,取决于声音信号强度。当声强达到一定程度时,电路自动接通,点亮白炽灯,并开始延时,延时时间到,开关自动关断,等待下一次声音信号触发。这样,通过对环境声光信号的检测与处理,完成电路通断的自动开关控制。请根据以上分析,画出声控灯的控制方框图。
6. 某同学设计一个台灯,请同学们根据该台灯的特点与它所体现的设计的一般原则用线连接起来。
造型时尚前卫 可持续性发展原则
灯泡灯座及开关使用标准件 经济原则
使用废品饮料瓶作为支撑 美观原则
制作成本不超过8元 技术规范性原则

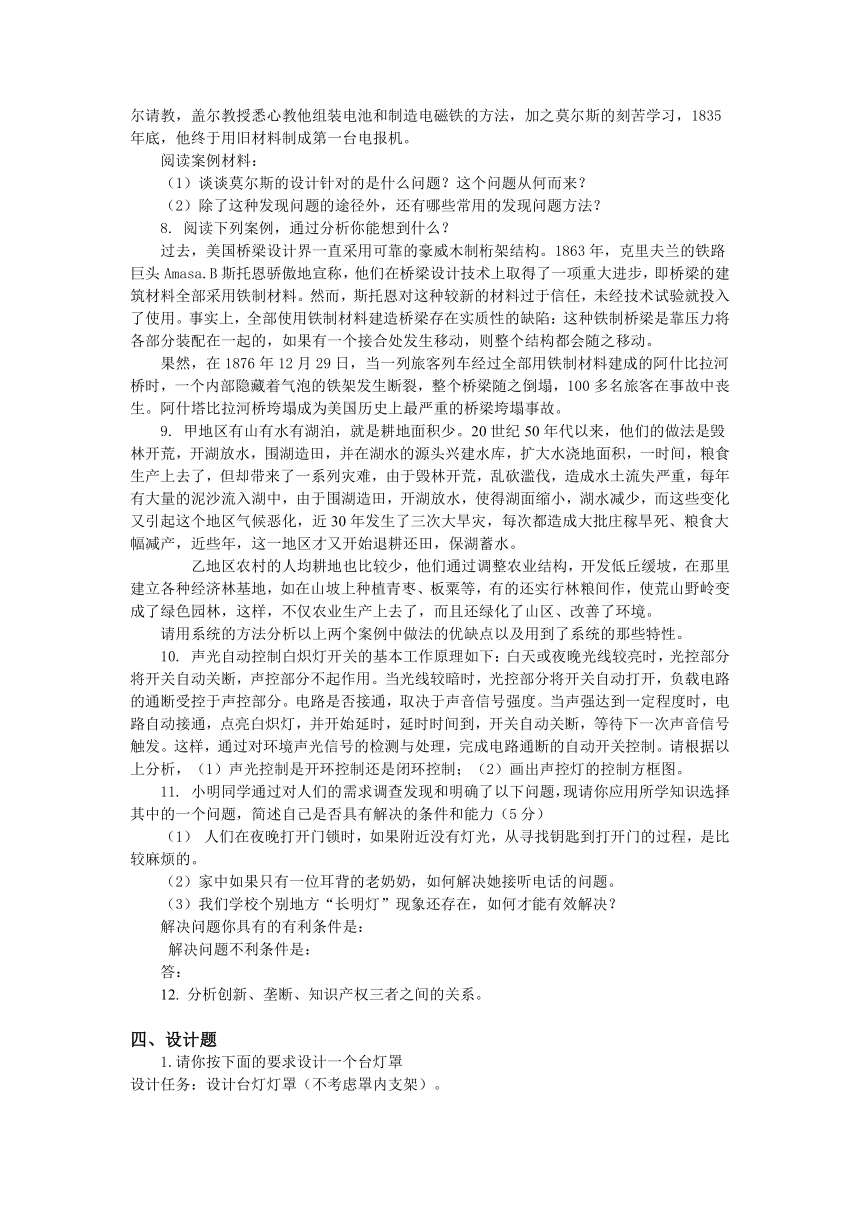

7. 莫尔斯是在1832年从法国返回美国的旅途中萌生了发明电报的愿望的。当时莫尔斯已经41岁了,在法国学了3年绘画后坐轮船返回祖国。轮船在大西洋中航行,为了打破长途旅行的沉闷气氛,美国医生杰克逊向旅客们展示了一种叫“电磁铁”的新器件并讲述电磁铁原理。杰克逊滔滔不绝地介绍电磁学的一些知识,旅客中41岁的美国画家莫尔斯被深深地吸引住了。杰克逊的一句话深深地印在了莫尔斯的脑海里。杰克逊说:“实验证明,不管电线有多长,电流都可以神速地通过。”这句话使莫尔斯产生了遐想:既然电流可以瞬息通过导线,那能不能用电流来进行远距离传递信息呢?莫尔斯为自己的想法兴奋不已,从这以后,他毅然改行投身于电学研究领域。莫尔斯前进的道路上困难重重。由于莫尔斯物理知识贫乏,要学会和掌握电磁学的知识谈何容易!回到美国后,他只得向纽约大学物理学教授盖尔请教,盖尔教授悉心教他组装电池和制造电磁铁的方法,加之莫尔斯的刻苦学习,1835年底,他终于用旧材料制成第一台电报机。
阅读案例材料:
(1)谈谈莫尔斯的设计针对的是什么问题?这个问题从何而来?
(2)除了这种发现问题的途径外,还有哪些常用的发现问题方法?
8. 阅读下列案例,通过分析你能想到什么?
过去,美国桥梁设计界一直采用可靠的豪威木制桁架结构。1863年,克里夫兰的铁路巨头Amasa.B斯托恩骄傲地宣称,他们在桥梁设计技术上取得了一项重大进步,即桥梁的建筑材料全部采用铁制材料。然而,斯托恩对这种较新的材料过于信任,未经技术试验就投入了使用。事实上,全部使用铁制材料建造桥梁存在实质性的缺陷:这种铁制桥梁是靠压力将各部分装配在一起的,如果有一个接合处发生移动,则整个结构都会随之移动。
果然,在1876年12月29日,当一列旅客列车经过全部用铁制材料建成的阿什比拉河桥时,一个内部隐藏着气泡的铁架发生断裂,整个桥梁随之倒塌,100多名旅客在事故中丧生。阿什塔比拉河桥垮塌成为美国历史上最严重的桥梁垮塌事故。
9. 甲地区有山有水有湖泊,就是耕地面积少。20世纪50年代以来,他们的做法是毁林开荒,开湖放水,围湖造田,并在湖水的源头兴建水库,扩大水浇地面积,一时间,粮食生产上去了,但却带来了一系列灾难,由于毁林开荒,乱砍滥伐,造成水土流失严重,每年有大量的泥沙流入湖中,由于围湖造田,开湖放水,使得湖面缩小,湖水减少,而这些变化又引起这个地区气候恶化,近30年发生了三次大旱灾,每次都造成大批庄稼旱死、粮食大幅减产,近些年,这一地区才又开始退耕还田,保湖蓄水。
乙地区农村的人均耕地也比较少,他们通过调整农业结构,开发低丘缓坡,在那里建立各种经济林基地,如在山坡上种植青枣、板粟等,有的还实行林粮间作,使荒山野岭变成了绿色园林,这样,不仅农业生产上去了,而且还绿化了山区、改善了环境。
请用系统的方法分析以上两个案例中做法的优缺点以及用到了系统的那些特性。
10. 声光自动控制白炽灯开关的基本工作原理如下:白天或夜晚光线较亮时,光控部分将开关自动关断,声控部分不起作用。当光线较暗时,光控部分将开关自动打开,负载电路的通断受控于声控部分。电路是否接通,取决于声音信号强度。当声强达到一定程度时,电路自动接通,点亮白炽灯,并开始延时,延时时间到,开关自动关断,等待下一次声音信号触发。这样,通过对环境声光信号的检测与处理,完成电路通断的自动开关控制。请根据以上分析,(1)声光控制是开环控制还是闭环控制;(2)画出声控灯的控制方框图。
11. 小明同学通过对人们的需求调查发现和明确了以下问题,现请你应用所学知识选择其中的一个问题,简述自己是否具有解决的条件和能力(5分)
(1) 人们在夜晚打开门锁时,如果附近没有灯光,从寻找钥匙到打开门的过程,是比较麻烦的。
(2)家中如果只有一位耳背的老奶奶,如何解决她接听电话的问题。
(3)我们学校个别地方“长明灯”现象还存在,如何才能有效解决?
解决问题你具有的有利条件是:
解决问题不利条件是:
答:
12. 分析创新、垄断、知识产权三者之间的关系。
四、设计题
1.请你按下面的要求设计一个台灯罩
设计任务:设计台灯灯罩(不考虑罩内支架)。

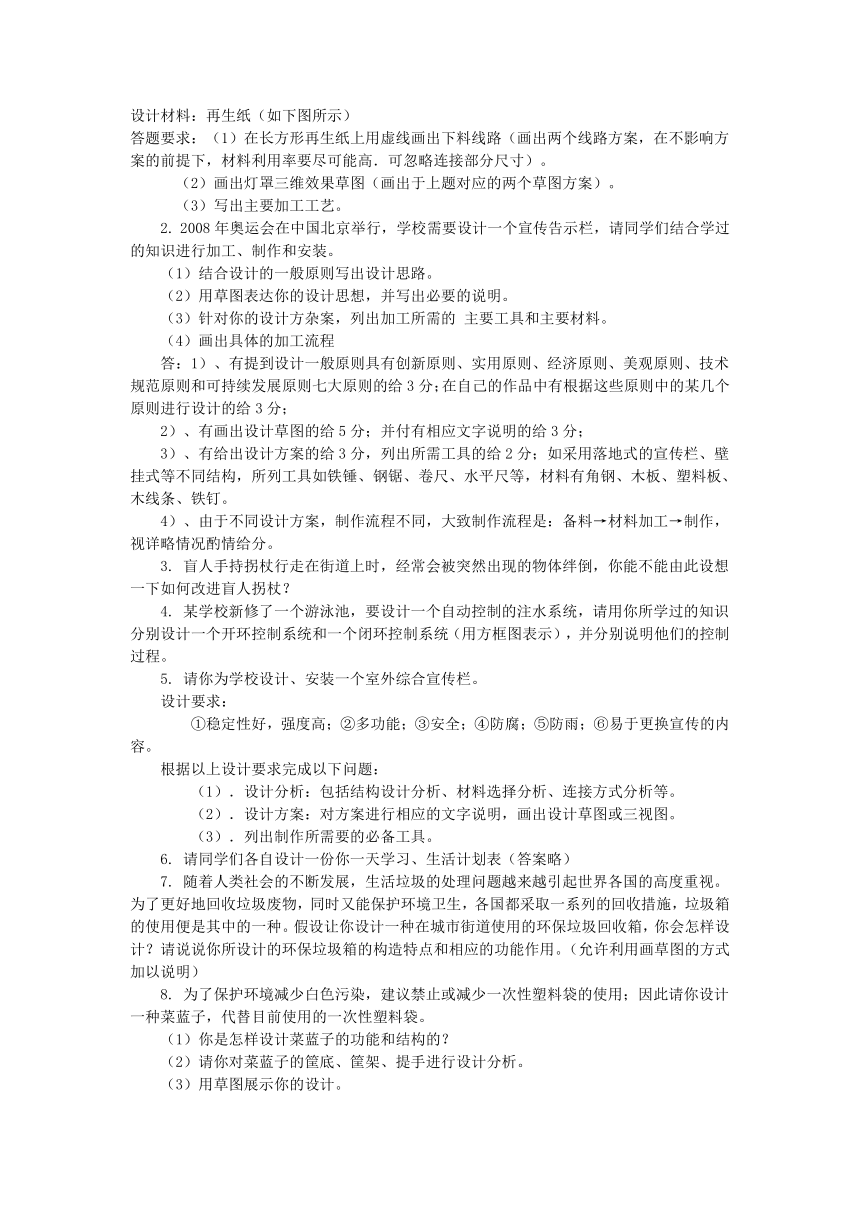

设计材料:再生纸(如下图所示)
答题要求:(1)在长方形再生纸上用虚线画出下料线路(画出两个线路方案,在不影响方案的前提下,材料利用率要尽可能高.可忽略连接部分尺寸)。
(2)画出灯罩三维效果草图(画出于上题对应的两个草图方案)。
(3)写出主要加工工艺。
2. 2008年奥运会在中国北京举行,学校需要设计一个宣传告示栏,请同学们结合学过的知识进行加工、制作和安装。
(1)结合设计的一般原则写出设计思路。
(2)用草图表达你的设计思想,并写出必要的说明。
(3)针对你的设计方杂案,列出加工所需的 主要工具和主要材料。
(4)画出具体的加工流程
答:1)、有提到设计一般原则具有创新原则、实用原则、经济原则、美观原则、技术规范原则和可持续发展原则七大原则的给3分;在自己的作品中有根据这些原则中的某几个原则进行设计的给3分;
2)、有画出设计草图的给5分;并付有相应文字说明的给3分;
3)、有给出设计方案的给3分,列出所需工具的给2分;如采用落地式的宣传栏、壁挂式等不同结构,所列工具如铁锤、钢锯、卷尺、水平尺等,材料有角钢、木板、塑料板、木线条、铁钉。
4)、由于不同设计方案,制作流程不同,大致制作流程是:备料→材料加工→制作,视详略情况酌情给分。
3. 盲人手持拐杖行走在街道上时,经常会被突然出现的物体绊倒,你能不能由此设想一下如何改进盲人拐杖?
4. 某学校新修了一个游泳池,要设计一个自动控制的注水系统,请用你所学过的知识分别设计一个开环控制系统和一个闭环控制系统(用方框图表示),并分别说明他们的控制过程。
5. 请你为学校设计、安装一个室外综合宣传栏。
设计要求:
①稳定性好,强度高;②多功能;③安全;④防腐;⑤防雨;⑥易于更换宣传的内容。
根据以上设计要求完成以下问题:
(1).设计分析:包括结构设计分析、材料选择分析、连接方式分析等。
(2).设计方案:对方案进行相应的文字说明,画出设计草图或三视图。
(3).列出制作所需要的必备工具。
6. 请同学们各自设计一份你一天学习、生活计划表(答案略)
7. 随着人类社会的不断发展,生活垃圾的处理问题越来越引起世界各国的高度重视。为了更好地回收垃圾废物,同时又能保护环境卫生,各国都采取一系列的回收措施,垃圾箱的使用便是其中的一种。假设让你设计一种在城市街道使用的环保垃圾回收箱,你会怎样设计?请说说你所设计的环保垃圾箱的构造特点和相应的功能作用。(允许利用画草图的方式加以说明)
8. 为了保护环境减少白色污染,建议禁止或减少一次性塑料袋的使用;因此请你设计一种菜蓝子,代替目前使用的一次性塑料袋。
(1)你是怎样设计菜蓝子的功能和结构的?
(2)请你对菜蓝子的筐底、筐架、提手进行设计分析。
(3)用草图展示你的设计。
(4)针对你的设计方案,列出加工所需要的工具和材料
(5)用方框流程图画出具体的加工流程图
答:(1)竹蓝子的功能:代替一次性袋子,装盛物品
竹蓝子的结构:以框架结构为主,比较柔性
(2)竹蓝子的筐底:(如可折、四方、圆形等)
竹蓝子的筐架:(如可拆、刚性、柔性等)
竹蓝子的提手:(单提手、双提手、叉提手等)
(3)草图略
(4)结合设计的竹蓝子的具体实际进行说明。
(5)串行工序和并行工序都可
9. 为你家设计一张单人床
(1)、请你对你的设计进行设计分析。如功能、结构、人机关系等
(2)、用草图展示你的设计
(3)、请你对你的设计作品进行设计评价
答:利用制定设计方案中的基本过程:应该包括收集信息、设计分析、方案构思、方案呈现、方案筛选等完成对单人床的设计过程,最后对设计产品或者设计过程进行评价。
10. 小王最近在学习汽车驾驶技术,教练告诉他想保持一定的车速,如80km/h,则需要目视速度表,通过调节变速器或自动器(即踩油门或踩刹车)来增减车速。小王按照教练的要求在训练场上完成该过程。(提示:系统组成要素为变速器、传动轴、车轮、速度表)
(1)该过程属于是开环控制还是闭环控制?(1分)
(2)这一过程的干扰因素是那些?(2分)
(3)画出以上过程的控制系统框图。(8分)
答:1、(1)闭环控制
(2)干扰因素:路况和其他训练车辆的情况
11.某班同学分成5组进行台灯设计,最后提出了5个设计方案,为了选出其中的一个设计方案进行制作,请帮助他们设计一个较全面的评价比较表。
12.王小明同学设计安装了一个手动调光台灯,其调光控制原理如下:旋转调光旋钮,实际上就是调整电位计指针位置,电位计根据指针位置调整台灯实际亮度。电位计指针位置与台灯亮度一一对应。
问:(1)台灯调光控制是开环控制还是闭环控制?(4分)
(2)画出控制框图。(5分)
13.人们最早利用混凝土的时候,只是把它当作人造石材。作为人造石材的混凝土与一般石材一样,虽然有较好的耐压性能,但是经不起拉力。除了其形状很容易满足人们的需求外,它与其他石材并没有特殊的优点。但是它有一个重要的性质,那就是它的膨胀系数与钢材很接近。因此,它可以与钢材紧密结合起来。当人们把混凝土跟钢材结合起来做梁后发现:这样的梁既能受压,也能受拉(因为钢材善于受拉,混凝土善于受压),其强度比用混凝土做成的梁的强度大得多。现请你根据以下的描述,画出钢筋混凝土梁的简单结构图。
14.绘制出一个开环控制系统框图。
15.绘制出一个闭环控制系统框图。
16.校园将举办一场篮球赛,你作为总负责人,请将校园篮球赛的流程图画出来。
17.现有四种可用的材料,分别是塑料薄板、三合板、椰子壳和竹筒,要求设计一个能够放在写字台上的自制笔筒。请你根据所提供的材料完成以下任务:(1)使用不同材料分别构思两个设计方案,并分别画出草图(注明所用材料)。(2)选择其中一个方案,分别从材料选用、稳定性和加工难易程度的角度,对其进行简要评价。(2分)
18. 随着人类社会的不断发展,生活垃圾的处理问题越来越引起世界各国的高度重视。为了更好地回收垃圾废物,同时又能保护环境卫生,各国都采取一系列的回收措施,垃圾箱的使用便是其中的一种。假设让你设计一种在城市街道使用的环保垃圾回收箱,你会怎样设计?请说说你所设计的环保垃圾箱的构造特点和相应的功能作用。(允许利用画草图的方式加以说明)
五、问答题:
1. “神舟六号”试验与“神舟五号”试验有什么区别
答:“神舟六号”飞船与“神舟五号”飞船不同之处在于由一人变两人,一仓变两仓,一天变多天,所进行的试验不同。
2. 测试的作用是什么 举出一两种常用产品的测试方法。
答:在模型或原型制作完成后,一般需要对其进行测试。测试的目的是检验产品在操作、使用过程中,在结构和技术性能等方面能否达到预定的设计要求。
例如钢笔测试:测试书写是否流利;结构是否牢固。
又如椅子测试:承重力;稳定性。
3. 分析下列技术的产生分别满足了人的哪些需求。
(1).印刷技术:
(2).制冷技术:
(3).纺织技术:
(4).建筑技术:
(5).B超技术:
答:1、传播知识的需求 2、保存食品的需求或创建低温环境 3、穿衣的需求4、挡雨,避寒的需求5、治疗疾病的需求 注:只要回答合理可给分
4. 构成系统必须具备哪些条件?
5. 画出开环系统方框图。
6. 技术具有两面性。所以我们在使用技术有利的一面解决一些问题的同时,还应该注意避免技术不利的一面给我们带来的危害,这是每一个地球人都应该正确对待得问题。请你按照自己对技术的了解,举出两个例子来说明技术的两面性,并就所举的例子,简单阐述应如何合理地应用技术的一些措施。
7. 假如南昌市举行青少年设计创新与发明大赛,你要参加比赛,你准备创新或发明什么?请用文字、图表呈现出你的设计方案或改进方案。(注:没有新意的不得分。)有自己的观点,有创新,条理清楚。
8. 请大家根据下边这段话的内容,从中找出所存在的人机关系。(至少四种)
上课铃响了,老师面带着微笑走进教室,她走上讲台台阶,从讲台上拿起一支彩色粉笔,在黑板上用秀丽的字体写下一行大大的粉笔字“祝同学们新年快乐,学习进步。”
9. 任举两例,说明技术的两面性?
10. 选择一件产品,从优化的角度提出你的改进建议。
答:例如可以选择某一款手机,从性能、外观、结构强度提出改进方案
11. 太阳光照射到人的身体,在地上得到一个人影,这个人影是否可称为视图 为什么 一盏灯将人的身体影子垂直投射到墙壁上,这个影子叫视图吗 为什么
答:太阳光照射到人的身体,在地上得到一个人影,这个人影不能称为视图。一盏灯将人的身体影子垂直投射到墙壁上,这个影子叫视图。道理是是否垂直投射。
12. 为什么要进行技术试验 你在日常生活中接触了哪些技术试验 请举例说明。
答:技术试验是技术活动中的一项重要内容,在技术发明、技术革新、技术推广等活动中,它不仅是对技术成功与否的验证,更是发现问题、探究规律、优化技术的关键。技术试验是技术研究不可缺少的基本方法和手段,它对技术应用的实现起到了有力的保障作用。通过技术试验,可以使设计得以改进和完善,将设计的风险和失误降到最低。
日常生活中购买物品要进行试验,例如购买电视机,又如购买钢笔等等。
13. 现代技术的发展,如我们所熟悉的克隆技术,挑战着我们的传统伦理道德观念。由技术引发的伦理道德问题,已引起人们的关注和反思,这反映了技术的什么性质?你是如何看待这项技术的?
答:克隆技术反映了技术的两面性,要理性地看待这项技术,要有积极的态度,又要看到由这项技术引发的伦理道德问题,这些问题可以通过法律途径来解决。
14. 现代技术发展日新月异,技术产品的更新换代越来越快。以彩色电视机显像管为例,在短短的十几年内,彩色电视显像管已经经历了几代的改革更新。请就你所了解的情况,试举出三种不同的彩色电视机显像管的外观结构特点。
答:球面管,超平管,纯平管
15. 有一种药品的说明书上关于用法和用药量的说明是这样写的:“本药口服,每片含有效成份0.25克,成人一次服500mg,每日3次,或遵医嘱服用。”请指出这句话存在的问题,并将其修改得更明确、易读。
16. “阿波罗登月计划”总负责人韦伯博士认为,我们没有使用一项别人没有的技术。阿波罗登月飞船的每件东西都是原来已有的科学技术短程的物化,都有其特殊的功能,但就其单项技术来说,它的任何一个部件都不具有上天的功能,然而登月飞船却具有了宇宙飞行的功能。请你根据所学的系统知识,谈谈你对这段话的理解。
答题要点:用系统的整体性来解释。
17. 按照以下的提示举出技术的两面性例子。
技术的“不可控性”决定技术两面性:
技术挑战传统的伦理道德观念:
技术引起的经济意识:
由掌握技术的人决定技术的两面性:
技术引起的环境意识:
18. “头痛医头,脚痛医脚”这种做法是否可取,请用系统的观点解释。
3.下图“盖里椅”结构传达出一种盘旋上升、奋发向上的精神,具有雕塑般的美感和强烈的时代气息,形成了优雅的浪漫主义设计风格。请从技术、文化、艺术和功能角度谈谈结构。
19. 有一个筷子,这个筷子的容许应力为50N/cm2,此处截面积为4cm2,如果外界给它一个外力,使它产生180N的内力,筷子会不会断,为什么?
20. 男子乒乓球单打比赛共有16个代表队,采取单淘汰制决出冠军,请做出比赛的流程图。
21. 同学在使用黑板刷擦黑板的过程中存在哪些方面的人机关系?(至少说出3种)
答:手与黑板刷、手与黑板、眼睛与黑板、身体与黑板
22. 简述设计一张便携式小凳的一般过程。
答:1) 发现与明确问题;2) 制定设计方案;3) 制作模型或原型;) 测试、评估及优化;5) 产品的使用和维护。
23. 人与机之间存在着复杂的关系,我们在设计中考虑人机关系,需要注意处理哪些方面的关系?学生佩带眼镜的过程中,应考虑哪些方面的人机关系?(写出3个以上)
答:普通人与特殊人群,静态的人与动态的人,人的生理需求与人的心理需求,信息的交互等等学生佩带眼镜的过程中,应考虑眼睛与镜片的关系,鼻托与鼻梁的关系,镜框与耳的关系等等。
24. 农作物种植系统的优化就是利用农作物生长的季节差、时间差,把相同或不同类的农作物套种在一起,其目的是实现增产增收,提高土地利用率,请分析该系统的期望目标、目标函数、约束条件、影响因素分别是什么?
答:2、期望目标:实现增产增收,提高土地利用率
目标函数:收入=f(田间管理,套种技术,病虫害防治)
影响因素:田间管理,套种技术,病虫害防治
约束条件:土地面积、气候、农作物生长特性等
25. “木桶理论”认为,木通的盛水量取决于最短的那一块木板的长度。请用系统的观点进行解释。
答:木桶由若干块木板组合而成,若把木桶看作一个整体,每块木板就是部分,“木桶原理”实际上反映了系统的部分与整体的关系,部分影响整体。
26. 老张用汽车从农村运回了一批农产品进城,路途中车胎坏了,他是否能从路边的汽车修理店换一个车胎呢?为什么?
提示:从技术规范性原则回答。
27. 某通用技术小组制作台灯的工序和时间为:买电器元件(2小时)、焊底座(2小时)、做灯罩(4小时)、组装(2小时)、调试(1小时)。这一流程的工期是否可以缩短?可以怎么样改进?改进之后可能带来什么问题?
答:可以缩短,将做灯罩与买电器元件、焊底座这三件工作并行,于是整个工期就由原来的11小时缩短为7小时。这样改进的前提是增加人力,在同一时间内要有人做三件事,成本将有所提高。
28. 有人说“闭环控制系统都是自动控制系统”,你认为这一说法是否正确,试举例说明。
答:错误,用天平称量物体质量的过程是人工控制,但也是闭环控制系统。
29. 请分别写出下列技术语言的特点:
A、头口语言:
B、文本、图表:
C、技术图样:
D、模型:
E、计算机演示、网页
30. “头痛医头,脚痛医脚”这种做法是否可取,请用系统的观点解释之。
31. 结合日常生活中某项技术的应用所带来的正反两方面的影响,谈谈你对技术两面性的理解。
32.
+
路况环境
车轮
传动轴、后桥箱
比较器
给定车速
变速器、自动器
速度表
实际车速
