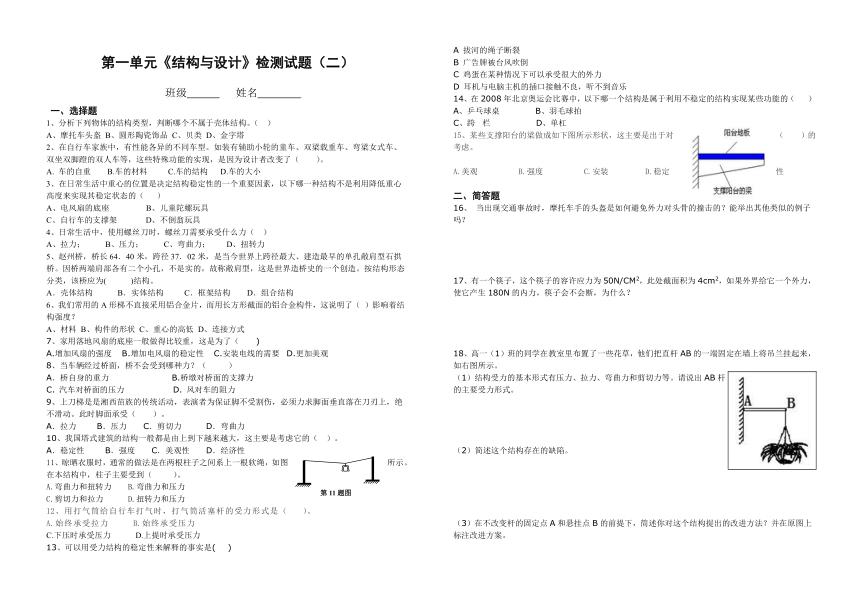

图片预览
文档简介
第一单元《结构与设计》检测试题（二）
班级 姓名
一、选择题
1、分析下列物体的结构类型，判断哪个不属于壳体结构。（ ）
A、摩托车头盔 B、圆形陶瓷饰品 C、贝类 D、金字塔
2、在自行车家族中，有性能各异的不同车型。如装有辅助小轮的童车、双梁载重车、弯梁女式车、双坐双脚蹬的双人车等，这些特殊功能的实现，是因为设计者改变了（ ）。
A. 车的自重 B.车的材料 C.车的结构 D.车的大小
3、在日常生活中重心的位置是决定结构稳定性的一个重要因素，以下哪一种结构不是利用降低重心高度来实现其稳定状态的（ ）
A、电风扇的底座 B、儿童陀螺玩具
C、自行车的支撑架 D、不倒翁玩具
4、日常生活中，使用螺丝刀时，螺丝刀需要承受什么力（ ）
A、拉力； B、压力； C、弯曲力； D、扭转力
5、赵州桥，桥长64．40米，跨径37．02米，是当今世界上跨径最大、建造最早的单孔敞肩型石拱桥。因桥两端肩部各有二个小孔，不是实的，故称敞肩型，这是世界造桥史的一个创造。按结构形态分类，该桥应为( )结构。
A．壳体结构 B．实体结构 C．框架结构 D．组合结构
6、我们常用的A形梯不直接采用铝合金片，而用长方形截面的铝合金构件，这说明了（ ）影响着结构强度？
A、材料 B、构件的形状 C、重心的高低 D、连接方式
7、家用落地风扇的底座一般做得比较重，这是为了（ )
A.增加风扇的强度 B.增加电风扇的稳定性 C.安装电线的需要 D.更加美观
8、当车辆经过桥面，桥不会受到哪种力？（ ）
A．桥自身的重力 B.桥墩对桥面的支撑力
C. 汽车对桥面的压力 D. 风对车的阻力
9、上刀梯是是湘西苗族的传统活动，表演者为保证脚不受割伤，必须力求脚面垂直落在刀刃上，绝不滑动。此时脚面承受（ ）。
A．拉力 B．压力 C．剪切力 D．弯曲力
10、我国塔式建筑的结构一般都是由上到下越来越大，这主要是考虑它的（ ）。
A．稳定性 B．强度 C．美观性 D．经济性
11、晾晒衣服时，通常的做法是在两根柱子之间系上一根软绳，如图所示。在本结构中，柱子主要受到（ ）。
A.弯曲力和扭转力 B.弯曲力和压力
C.剪切力和拉力 D.扭转力和压力
12、用打气筒给自行车打气时，打气筒活塞杆的受力形式是（ ）。
A.始终承受拉力 B.始终承受压力
C.下压时承受压力 D.上提时承受压力
13、可以用受力结构的稳定性来解释的事实是( )
A 拔河的绳子断裂
B 广告牌被台风吹倒
C 鸡蛋在某种情况下可以承受很大的外力
D 耳机与电脑主机的插口接触不良，听不到音乐
14、在2008年北京奥运会比赛中，以下哪一个结构是属于利用不稳定的结构实现某些功能的（ ）
A、乒乓球桌 B、羽毛球拍
C、跨 栏 D、单杠
15、某些支撑阳台的梁做成如下图所示形状，这主要是出于对（ ）的考虑。
A.美观 B.强度 C.安装 D.稳定性
二、简答题
16、 当出现交通事故时，摩托车手的头盔是如何避免外力对头骨的撞击的？能举出其他类似的例子吗？
17、有一个筷子，这个筷子的容许应力为50N/CM2，此处截面积为4cm2，如果外界给它一个外力，使它产生180N的内力，筷子会不会断，为什么？
18、高一（1）班的同学在教室里布置了一些花草，他们把直杆AB的一端固定在墙上将吊兰挂起来，如右图所示。
（1）结构受力的基本形式有压力、拉力、弯曲力和剪切力等。请说出AB杆的主要受力形式。
（2）简述这个结构存在的缺陷。
（3）在不改变杆的固定点A和悬挂点B的前提下，简述你对这个结构提出的改进方法？并在原图上标注改进方案。
三、分析题
19、分析学校篮球架保持稳定性的原因，若要增加其结构强度可以有哪些方面的改进？
20、分析右图的建筑属于什么结构，并指出其中各种结构以及它们的受力特点。
21、国家体育场位于北京奥林匹克公园中心区南部，为2008年第29届奥林匹克运动会的主体育场。工程总占地面积21公顷，建筑面积258,000M 。场内观众坐席约为91000个，其中临时坐席约11000个。将举行奥运会、残奥会开闭幕式、田径比赛及足球比赛决赛。奥运会后将成为北京市民广泛参与体育活动及享受体育娱乐的大型专业场所，并成为具有地标性的体育建筑和奥运遗产。
国家体育场工程为特级体育建筑，主体结构设计 使用年限100年，耐火等级为一级,抗震设防烈度8度, 地下工程防水等级1级。工程主体建筑呈空间马鞍椭圆形，南北长333米、东西宽294米的，高69米。主体钢结构形成整体的巨型空间马鞍形钢桁架编织式“鸟巢”结构,钢结构总用钢量为4.2万吨，混凝土看台分为上、中、下三层，看台混凝土结构为地下1层，地上7层的钢筋混凝土框架-剪力墙结构体系。钢结构与混凝土看台上部完全脱开，互不相连，形式上呈相互围合，基础则坐在一个相连的基础底板上。国家体育场屋顶钢结构上覆盖了双层膜结构，即固定于钢结构上弦之间的透明的上层ETFE膜和固定于钢结构下弦之下及内环侧壁的半透明的下层PTFE声学吊顶。
问题：请你结合所学知识对“鸟巢”结构进行赏析？
四、设计题
22、为了整治学校周边环境，要在学校门口竖立一块告示牌，请同学们综合考虑它的稳定性和结构强度，选用合适的材料，进行加工和安装（连接方式），为学校设计一块告示牌。
要求：①、画出告示牌的草图
②、说明告示牌结构各部分所选用的材料、规格以及连接方式。
命题者：赵翠（诸暨中学）
