舟山市2010年通用技术教学技能比赛理论卷

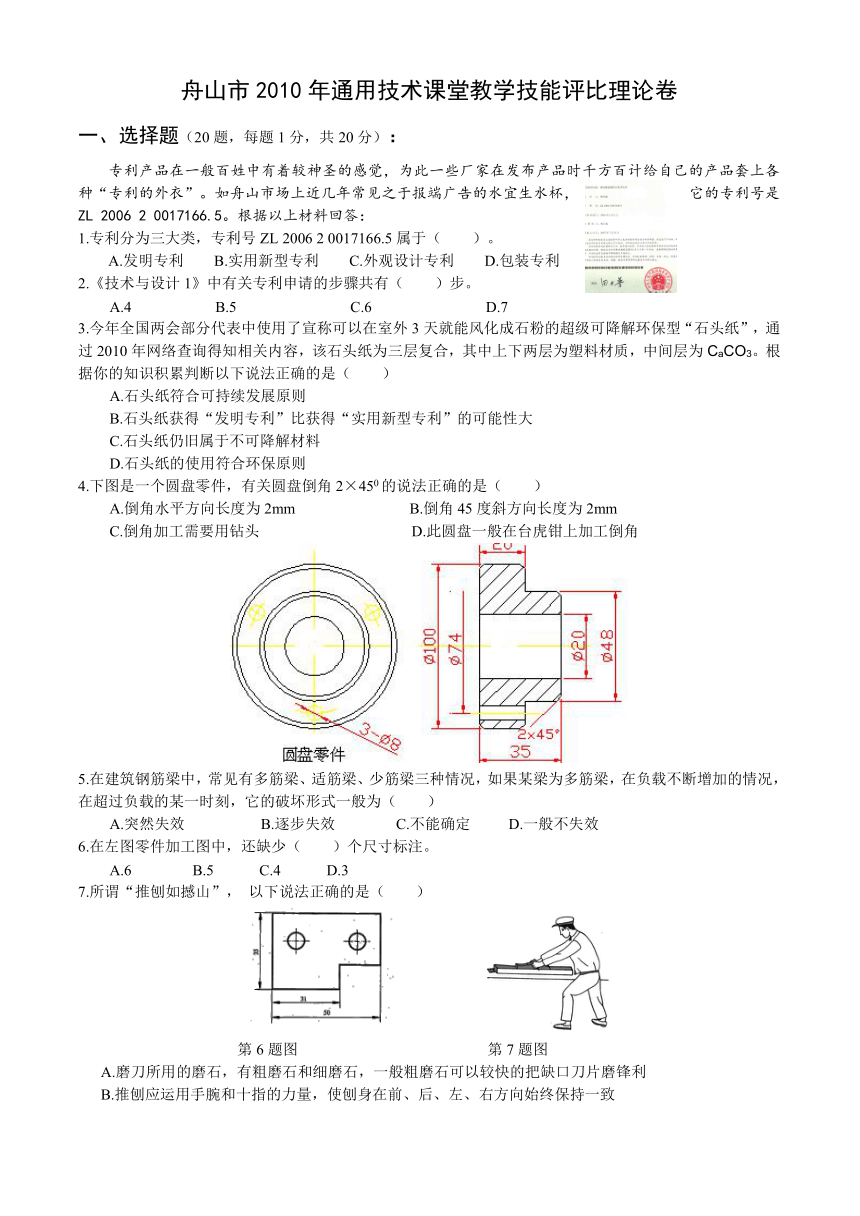

舟山市2010年通用技术课堂教学技能评比理论卷
一、选择题（20题，每题1分，共20分）：
专利产品在一般百姓中有着较神圣的感觉，为此一些厂家在发布产品时千方百计给自己的产品套上各种“专利的外衣”。如舟山市场上近几年常见之于报端广告的水宜生水杯，它的专利号是ZL 2006 2 0017166.5。根据以上材料回答：
1.专利分为三大类，专利号ZL 2006 2 0017166.5属于（ ）。
A.发明专利 B.实用新型专利 C.外观设计专利 D.包装专利
2.《技术与设计1》中有关专利申请的步骤共有（ ）步。
A.4 B.5 C.6 D.7
3.今年全国两会部分代表中使用了宣称可以在室外3天就能风化成石粉的超级可降解环保型“石头纸”，通过2010年网络查询得知相关内容，该石头纸为三层复合，其中上下两层为塑料材质，中间层为CaCO3。根据你的知识积累判断以下说法正确的是（ ）
A.石头纸符合可持续发展原则
B.石头纸获得“发明专利”比获得“实用新型专利”的可能性大
C.石头纸仍旧属于不可降解材料
D.石头纸的使用符合环保原则
4.下图是一个圆盘零件，有关圆盘倒角2×450的说法正确的是（ ）
A.倒角水平方向长度为2mm B.倒角45度斜方向长度为2mm
C.倒角加工需要用钻头 D.此圆盘一般在台虎钳上加工倒角
5.在建筑钢筋梁中，常见有多筋梁、适筋梁、少筋梁三种情况，如果某梁为多筋梁，在负载不断增加的情况，在超过负载的某一时刻，它的破坏形式一般为（ ）
A.突然失效 B.逐步失效 C.不能确定 D.一般不失效
6.在左图零件加工图中，还缺少（ ）个尺寸标注。
A.6 B.5 C.4 D.3
7.所谓“推刨如撼山”， 以下说法正确的是（ ）
第6题图 第7题图
A.磨刀所用的磨石，有粗磨石和细磨石，一般粗磨石可以较快的把缺口刀片磨锋利
B.推刨应运用手腕和十指的力量，使刨身在前、后、左、右方向始终保持一致
C.刨时不能一刨到底，可以缓劲
D.刨刀退出的方法是击打刨刀的头部木头

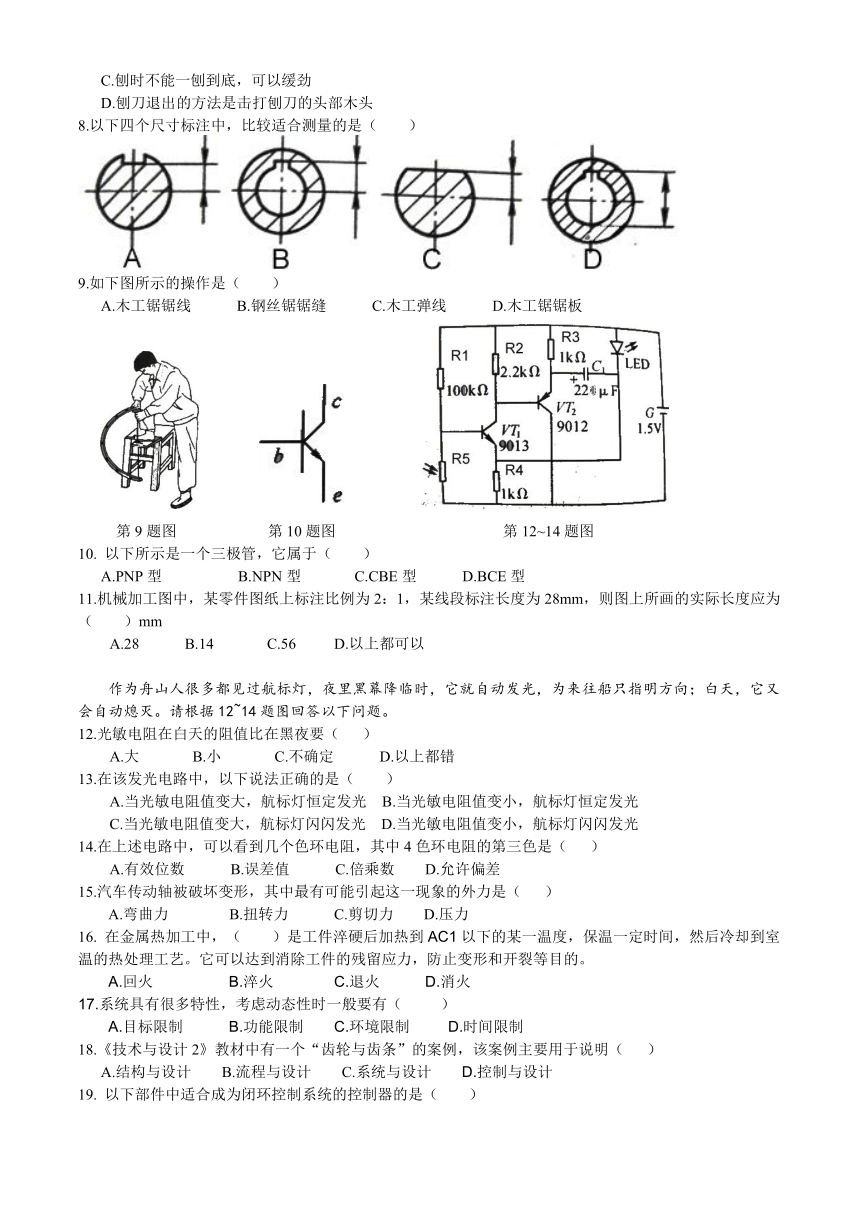

8.以下四个尺寸标注中，比较适合测量的是（ ）
9.如下图所示的操作是（ ）
A.木工锯锯线 B.钢丝锯锯缝 C.木工弹线 D.木工锯锯板
第9题图 第10题图 第12~14题图
10. 以下所示是一个三极管，它属于（ ）
A.PNP型 B.NPN型 C.CBE型 D.BCE型
11.机械加工图中，某零件图纸上标注比例为2：1，某线段标注长度为28mm，则图上所画的实际长度应为（ ）mm
A.28 B.14 C.56 D.以上都可以
作为舟山人很多都见过航标灯，夜里黑幕降临时，它就自动发光，为来往船只指明方向；白天，它又会自动熄灭。请根据12~14题图回答以下问题。
12.光敏电阻在白天的阻值比在黑夜要（ ）
A.大 B.小 C.不确定 D.以上都错
13.在该发光电路中，以下说法正确的是（ ）
A.当光敏电阻值变大，航标灯恒定发光 B.当光敏电阻值变小，航标灯恒定发光
C.当光敏电阻值变大，航标灯闪闪发光 D.当光敏电阻值变小，航标灯闪闪发光
14.在上述电路中，可以看到几个色环电阻，其中4色环电阻的第三色是（ ）
A.有效位数 B.误差值 C.倍乘数 D.允许偏差
15.汽车传动轴被破坏变形，其中最有可能引起这一现象的外力是（ ）
A.弯曲力 B.扭转力 C.剪切力 D.压力
16. 在金属热加工中，（ ）是工件淬硬后加热到AC1以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺。它可以达到消除工件的残留应力 ( http: / / baike. / view / 2672634.htm" \t "_blank )，防止变形和开裂等目的。
A.回火 B.淬火 C.退火 D.消火
17.系统具有很多特性，考虑动态性时一般要有（ ）
A.目标限制 B.功能限制 C.环境限制 D.时间限制
18.《技术与设计2》教材中有一个“齿轮与齿条”的案例，该案例主要用于说明（ ）
A.结构与设计 B.流程与设计 C.系统与设计 D.控制与设计
19. 以下部件中适合成为闭环控制系统的控制器的是（ ）
A.高精度步进电动机 B.磁门吸 C.汽车离合器 D.自动门开关控制装置
20. 浙江省通用技术网的网址是（ ）
A.www. B. www. C. www.zjpgte.org ( http: / / www.21cnjy.com / ) D. www. ( http: / / www.21cnjy.com / )
二、简答题（3题，第1题4分，其它每题3分，共10分）：
1.假如你的学生不能很好的区分开环控制系统与闭环控制系统的区别，请你用自己的上课语言回答它们的区别。
答：
2.请你用自己的理解，画出一个普通长方体的透视图。
3.根据立体视图，画三视图。
三、命题能力测试（1题，共15分）：
请根据所给的舟山跨海大桥命题。结合《技术与设计1》和《技术与设计2》的会考知识点，共计命15个选择题，每个选择题后要写出相关分析，说明该知识点与材料的结合理由等信息。
命题时，你可以采取一个材料多个选择题的形式，也可以采用一个材料一个选择题的形式。命题时你不能脱离下面的材料，但可以把下面的材料结合你的知识积累进行加工整理，或用另外一种形式表达后再加上你的题目。
舟山跨海大桥相关内容
舟山跨海大桥，是舟山市目前规模最大、最具社会影响力的交通基础设施项目。工程按高速公路标准建设，全长48.16公里，总投资逾百亿元，是世界规模最大的岛陆联络工程。
整座跨海大桥建成后，舟山与宁波、杭州 ( http: / / baike. / view / 3742.htm" \t "_blank )的车程距离将大大缩短，再加上已经建成的杭州湾大桥，舟山经杭州湾 ( http: / / baike. / view / 30697.htm" \t "_blank )南岸到达上海 ( http: / / baike. / view / 1735.htm" \t "_blank )的车程也将缩短到3小时，将使舟山更紧密地融入长三角 ( http: / / baike. / view / 181899.htm" \t "_blank )经济圈。舟山将全面进入大桥时代。
舟山跨海大桥是由浙江省交通投资集团投资建设的跨海大桥，起自舟山本岛的329国道鸭蛋山的环岛公路，经舟山群岛中的里钓岛、富翅岛、册子岛、金塘岛至宁波镇海区，与宁波绕城高速公路和杭州湾大桥相连接。舟山大陆连岛工程跨4座岛屿，翻9个涵洞，穿2个隧道，投资愈百亿元。工程共建岑港大桥、响礁门大桥 ( http: / / baike. / view / 1921302.htm" \t "_blank )、桃夭门大桥 ( http: / / baike. / view / 1921305.htm" \t "_blank )、西堠门大桥 ( http: / / baike. / view / 1315037.htm" \t "_blank )和金塘大桥 ( http: / / baike. / view / 1203006.htm" \t "_blank )5座大桥，全长48公里，按高速公路标准设计，双向四车道，设计行车速度为100千米/小时，路基宽度22.5米，桥涵同路基同宽。其中多座特大桥跨径均进入世界前10名。其中，跨越西喉门水道、连接金塘岛和册子岛的西堠门大桥，是世界上仅次于日本明石海峡大桥 ( http: / / baike. / view / 129680.htm" \t "_blank )的大跨度悬索桥 ( http: / / baike. / view / 87843.htm" \t "_blank )
规模浩大、地理位置特殊的舟山跨海大桥在建设中“逼”出了近百项技术创新成果。
目前已鉴定的２５个科技项目中，１项达到国际领先水平，２０项达到国际先进水平，４项达到国内领先水平。这些成果为大桥的顺利建设提供了强有力的技术支撑，也使大桥建设创造了诸多世界第一。
　　——西堠门大桥主桥为两跨连续钢箱梁悬索桥，是５座大桥中技术要求最高的跨海特大桥梁，大桥主跨１６５０米，是世界上跨径最大的钢箱梁悬索桥。在此之前，世界上已建的钢箱梁悬索桥最大跨度是丹麦的大贝儿桥，主跨为１６２４米。此外，西堠门大桥还是世界上首座双箱分体式钢箱梁悬索桥。
　　——西堠门大桥是世界上抗风要求最高的桥梁之一，采用了世界上尚无先例的分体式钢箱加劲梁，满足了抗风稳定性要求，颤振临界风速达到８８米／秒以上，可抗１７级超强台风。
　　——在大桥建设过程中，是国内首次采用直升机牵引先导索过海，其中放索系统与直升机分离的模式为国际首创，首次实现了先导索过海不封航作业。
　　——金塘大桥主通航孔桥全长１２１０米，为主跨６２０米的五跨双塔双索面钢箱梁斜拉桥，是世界上在复杂外海环境中建造的最大跨径斜拉桥。
　　——金塘大桥主通航孔桥斜拉索塔端锚固采用的钢牛腿、钢锚梁组合体系属世界首创，成功解决了索塔端锚固区开裂问题，提高了结构耐久性。
此外，大桥建设还创造了多项国内第一。比如西堠门大桥的主缆长度和材料强度两项技术指标均为国内第一，其中一根主缆在国内大跨径桥梁建设中首次采用了国产高强镀锌钢丝；金塘大桥索塔承台防撞钢套箱是国内跨海大桥建设中整体吊装的最大的防撞钢套箱等。
舟山跨海大桥在建设过程中曾经发生过三次轮船撞桥或擦桥事故。
　　2008年3月27日凌晨1时15分，台州籍货轮“勤丰128”与正在建设中的金塘大桥发生撞击，导致桥面上的两块箱梁断裂塌落，其中大部分直接砸向货轮的船尾，船上4人死亡，多人受伤。这一事故使得大桥施工被迫暂停。[3]
　　2009年1月6日10点30分左右，桃夭门大桥被违规行驶的江苏连云港籍“信旺6号”工程船擦碰，大桥钢箱梁底部局部被擦损。幸好，大桥仍正常运行。[4]
　　2009年11月16日下午，载有约3000吨钢板的韩国籍货船“马克”号发生走锚，擦碰金塘大桥一处非通航孔两侧的E31和E32两座桥墩，最终在宁波镇海海域冲滩。经舟山市政府、东海救助局、宁波海事局等有关部门全力搜救，船员全部脱险。这一事故虽然对大桥损害不大，但是原定于11月22日的通车仪式由于考虑到安全原因被迫取消。[5]
舟山跨海大桥横跨进出宁波舟山核心港区主航路，更是外国籍化工船进出宁波舟山核心港区的主通道。目前仅通过金塘大桥主通航孔的船舶日均流量就达260艘次，随着宁波舟山港 ( http: / / baike. / view / 2188560.htm" \t "_blank )总体规划的实施，今后几年宁波舟山港将迎来又一个发展高潮。但该海域海水流态复杂，海上全长18.27公里的金塘大桥共布有水中桥墩511个，其余约16.27公里长的非通航孔桥墩均位于原繁忙的通航水域内。如果不加强防范措施，桥体仍存在被撞的很大可能。
四、学科专业知识测试。
请根据提供的2010年6月会考题，把每个题目的知识点列到相关表格中。
表一： 浙江省2010年会考试卷《技术与设计1》知识点分析
试卷知识分布点 客观题 主观题
必修1 第1章 技术的价值 技术对人类价值
技术的性质
第2章 设计人机关系 人机关系目标
合理的人机关系
技术试验 技术试验的方法
技术试验的设计
第3章 设计一般过程 设计一般过程
设计方案与要求
设计原则 设计一般原则
设计评价 设计过程评价
产品的评价
第5章 方案构思 设计分析三要素
材料与标准件
第6章 技术图样 简单三视图
尺寸标注
草图
第7章 工艺 金工常用工具
金属材料加工
分值（百分制）
表二： 浙江省2010年会考试卷《技术与设计2》知识点分析
试卷知识分布点 客观题 主观题
必修2 第1单元 结构认识 结构的受力
结构分类及赏析
稳固结构 结构稳定性
结构的强度因素
第2单元 流程对生活影响及流程设计 流程的意义
简单流程设计
流程优化 流程优化
第3单元 系统结构 系统基本特性
系统分析 系统分析与优化
系统设计 系统设计
第4单元 控制手段 控制手段及分类
控制过程 控制器
开闭环控制的干扰与反馈 闭环控制
开环控制
干扰与反馈
控制设计 控制系统方框图
分值（百分制）
