濉溪县孙疃中学通用技术试题 《视图与投影》
濉溪县孙疃中学通用技术测试题

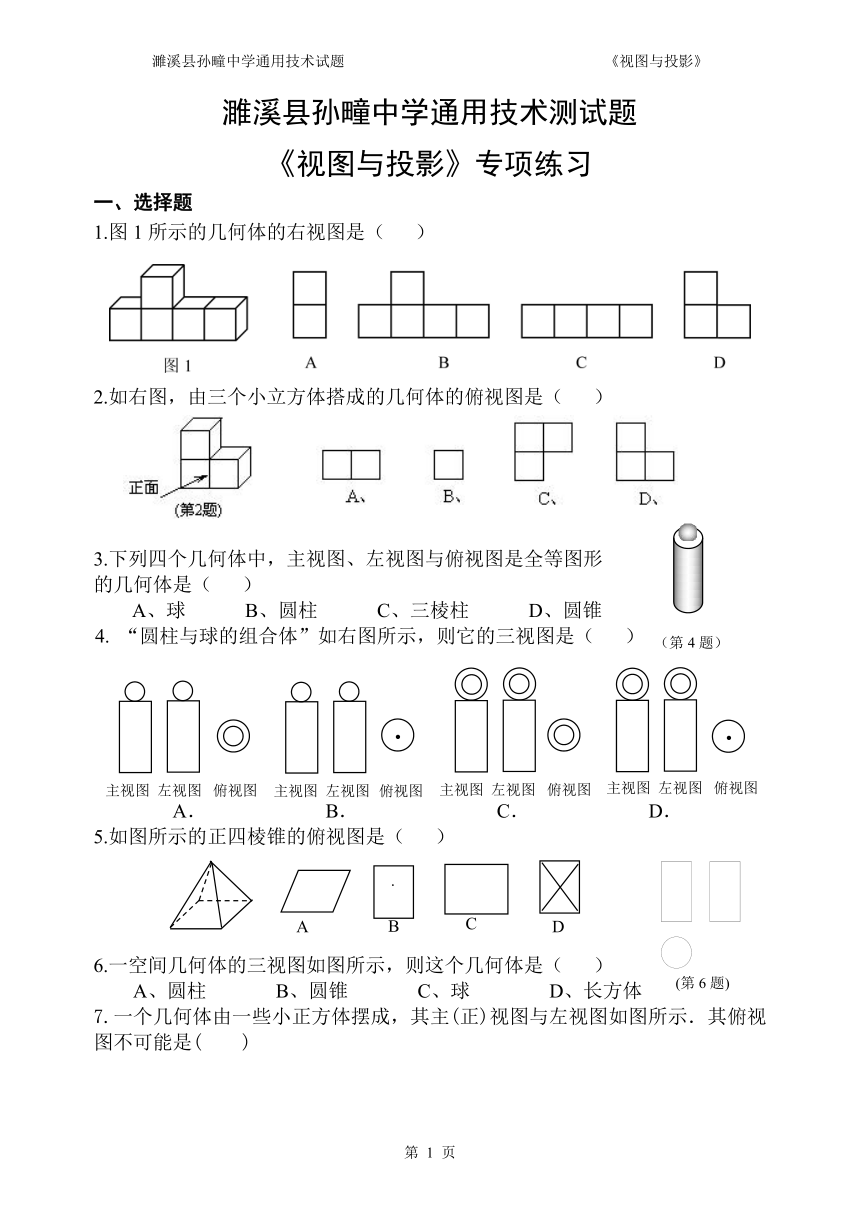

《视图与投影》专项练习
一、选择题
1.图1所示的几何体的右视图是（ ）
2.如右图，由三个小立方体搭成的几何体的俯视图是（ ）



3.下列四个几何体中，主视图、左视图与俯视图是全等图形
的几何体是（ ）
A、球 B、圆柱 C、三棱柱 D、圆锥
4. “圆柱与球的组合体”如右图所示，则它的三视图是（ ）
A． B． C． D．
5.如图所示的正四棱锥的俯视图是（ ）
6.一空间几何体的三视图如图所示，则这个几何体是（ ）
A、圆柱 B、圆锥 C、球 D、长方体

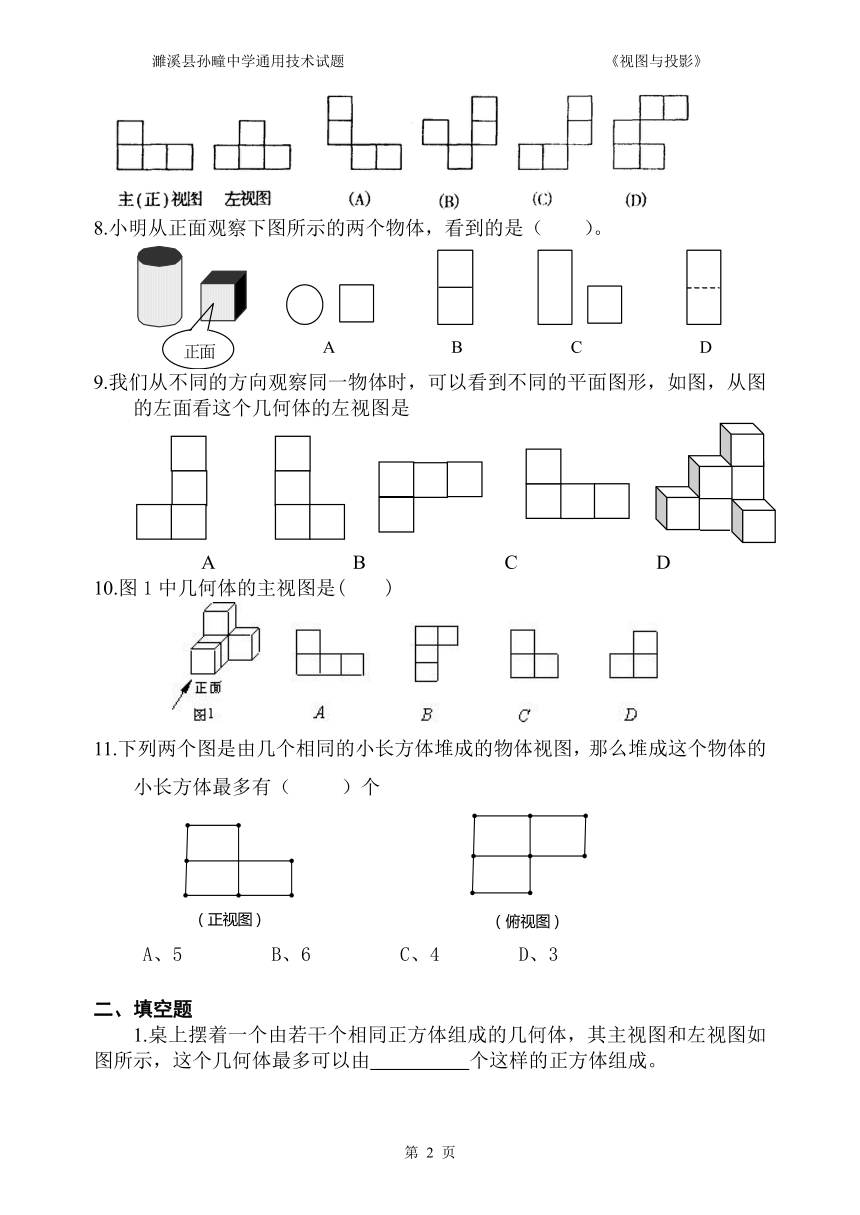

7.一个几何体由一些小正方体摆成，其主(正)视图与左视图如图所示．其俯视图不可能是(　　)
8.小明从正面观察下图所示的两个物体，看到的是（ ）。


9.我们从不同的方向观察同一物体时，可以看到不同的平面图形，如图，从图的左面看这个几何体的左视图是
A B C D
10.图1中几何体的主视图是( )
11.下列两个图是由几个相同的小长方体堆成的物体视图，那么堆成这个物体的小长方体最多有（ ）个
A、5 B、6 C、4 D、3
二、填空题
1.桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，这个几何体最多可以由　　　　　个这样的正方体组成。
2、如图，有一圆锥形粮堆，其主视图是边长为6ｍ的正三角形ABC，母线AC的中点P处有一老鼠正在偷吃粮食，小猫从B处沿圆锥表面去偷袭老鼠，则小猫经过的最短路程是　 　　ｍ。（结果不取近似数）
3．右图是某物体的三视图，那么物体形状是 .
三、解答题
1.【05宜昌】请你在图2中补全图1所示的圆锥形纸帽的三种视图.
图2 （第19题）
【解】补全左视图，画出俯视图
2.【05厦门】一个物体的正视图、俯视图如图5所示，请你画出该物体的左视图并说出
该物体形状的名称.
【解】左视图：
该物体形状是： 圆柱 .
濉溪县孙疃中学通用技术测试题
《视图与投影》专项练习答案
一、选择题
1. A 2.A 3. A 4.A 5.D 6.A
7.C 8.C 9.B 10.C 11.A
二、填空题
1. 13 2. 3. 圆柱.
（第4题）
俯视图
主视图
左视图
俯视图
主视图
左视图
俯视图
主视图
左视图
俯视图
主视图
左视图
.
.
(第6题)
·
A
B
C
D
正视图
左视图
第3题
左视图
