(共22张PPT)
2010年通用技术专题复习
——关于控制题的解题方法与策略
（经典回顾：）

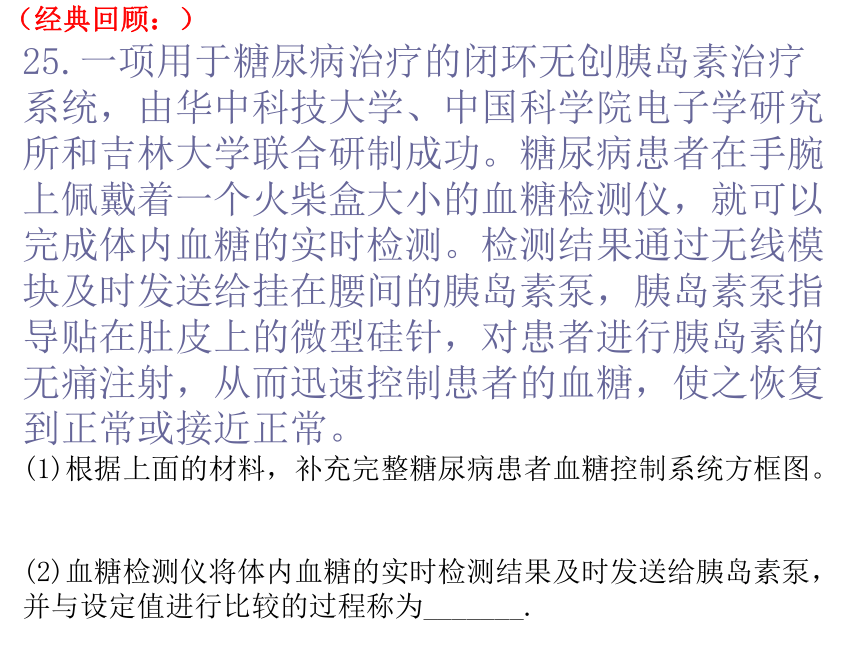

25.一项用于糖尿病治疗的闭环无创胰岛素治疗系统，由华中科技大学、中国科学院电子学研究所和吉林大学联合研制成功。糖尿病患者在手腕上佩戴着一个火柴盒大小的血糖检测仪，就可以完成体内血糖的实时检测。检测结果通过无线模块及时发送给挂在腰间的胰岛素泵，胰岛素泵指导贴在肚皮上的微型硅针，对患者进行胰岛素的无痛注射，从而迅速控制患者的血糖，使之恢复到正常或接近正常。
(1)根据上面的材料，补充完整糖尿病患者血糖控制系统方框图。
(2)血糖检测仪将体内血糖的实时检测结果及时发送给胰岛素泵，并与设定值进行比较的过程称为_______.
（经典回顾：）

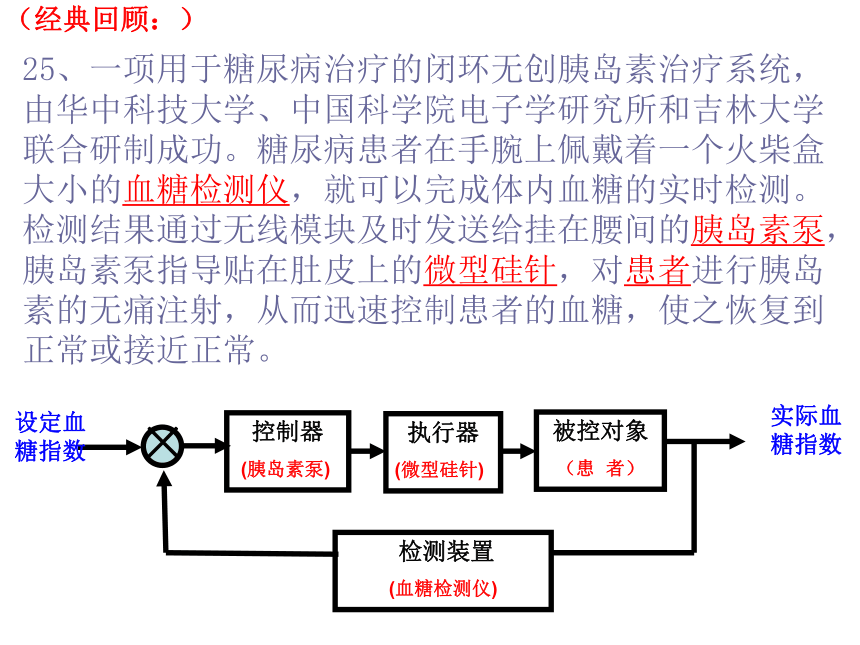

25、一项用于糖尿病治疗的闭环无创胰岛素治疗系统，由华中科技大学、中国科学院电子学研究所和吉林大学联合研制成功。糖尿病患者在手腕上佩戴着一个火柴盒大小的血糖检测仪，就可以完成体内血糖的实时检测。检测结果通过无线模块及时发送给挂在腰间的胰岛素泵，胰岛素泵指导贴在肚皮上的微型硅针，对患者进行胰岛素的无痛注射，从而迅速控制患者的血糖，使之恢复到正常或接近正常。
实际血糖指数
×
控制器
(胰岛素泵)
执行器
(微型硅针)
被控对象
（患 者）
检测装置
(血糖检测仪)
设定血糖指数

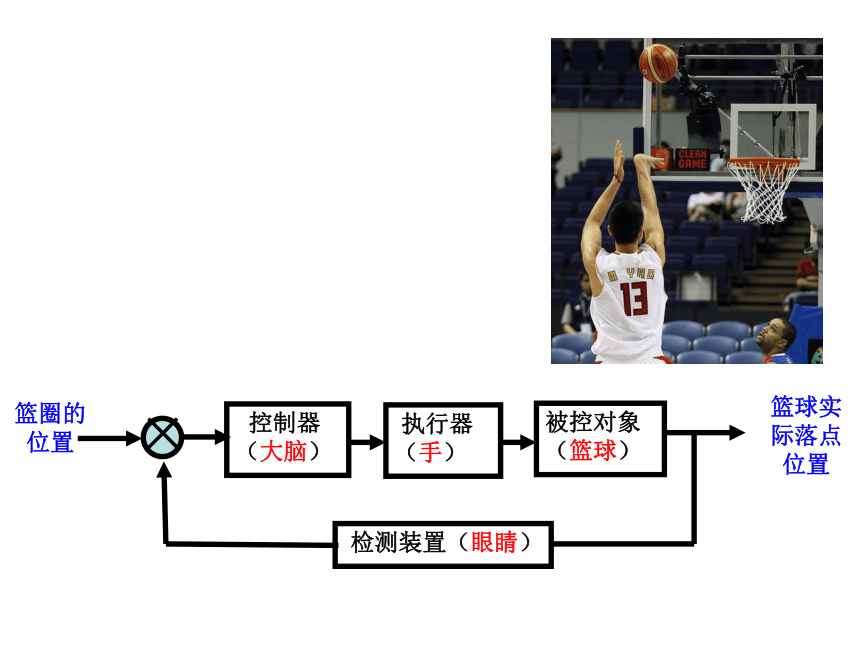

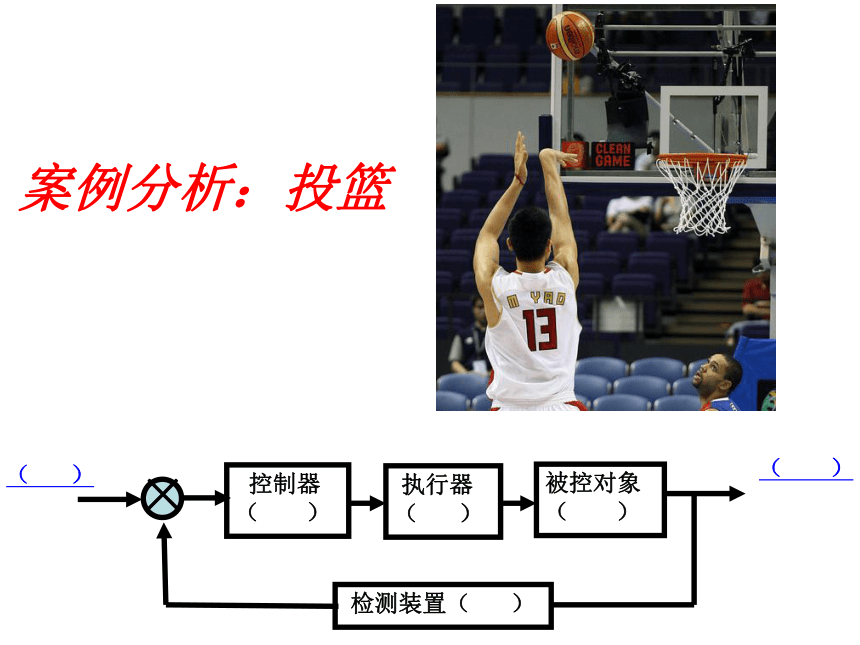

案例分析：投篮
（ ）
×
控制器（ ）
执行器 （ ）
被控对象（ ）
检测装置（ ）
（ ）
篮球实际落点位置
×
控制器（大脑）
执行器 （手）
被控对象（篮球）
检测装置（眼睛）
篮圈的位置

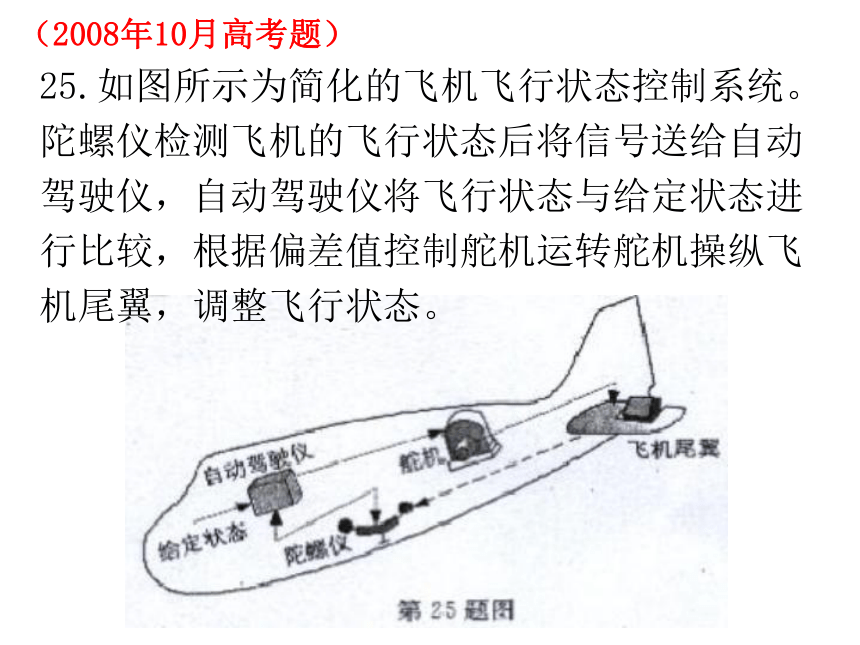

25.如图所示为简化的飞机飞行状态控制系统。
陀螺仪检测飞机的飞行状态后将信号送给自动
驾驶仪，自动驾驶仪将飞行状态与给定状态进
行比较，根据偏差值控制舵机运转舵机操纵飞
机尾翼，调整飞行状态。
（2008年10月高考题）

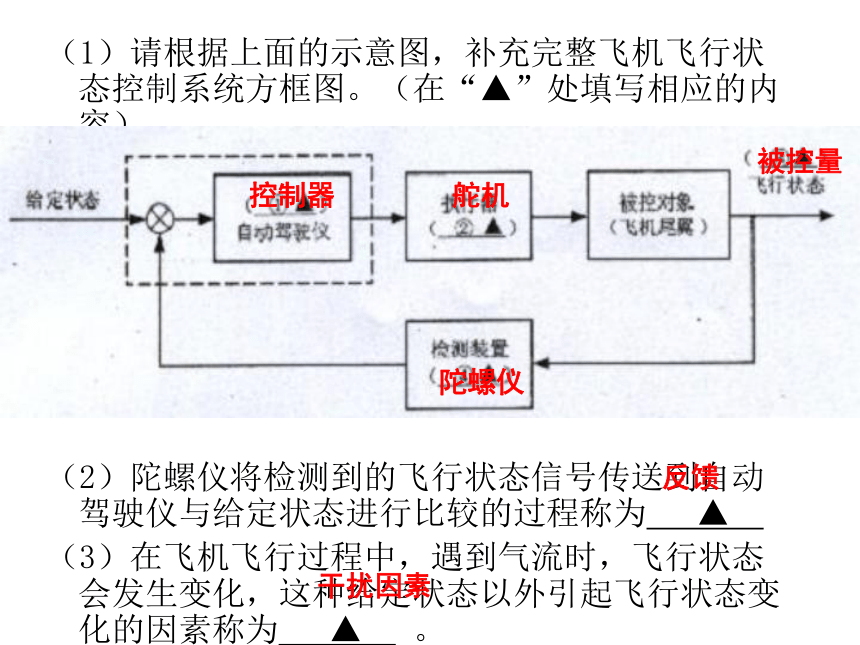

（1）请根据上面的示意图，补充完整飞机飞行状态控制系统方框图。（在“▲”处填写相应的内容）
（2）陀螺仪将检测到的飞行状态信号传送到自动驾驶仪与给定状态进行比较的过程称为 ▲
（3）在飞机飞行过程中，遇到气流时，飞行状态会发生变化，这种给定状态以外引起飞行状态变化的因素称为 ▲ 。
陀螺仪
反馈
干扰因素
控制器
舵机
被控量

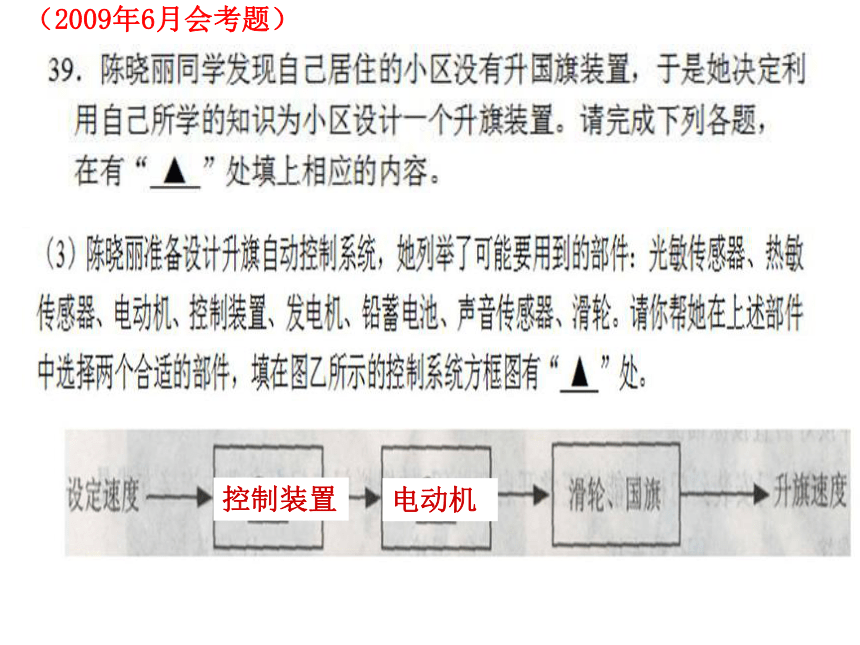

（2009年6月会考题）
控制装置
电动机
①饮水机的热胆
②实际水温

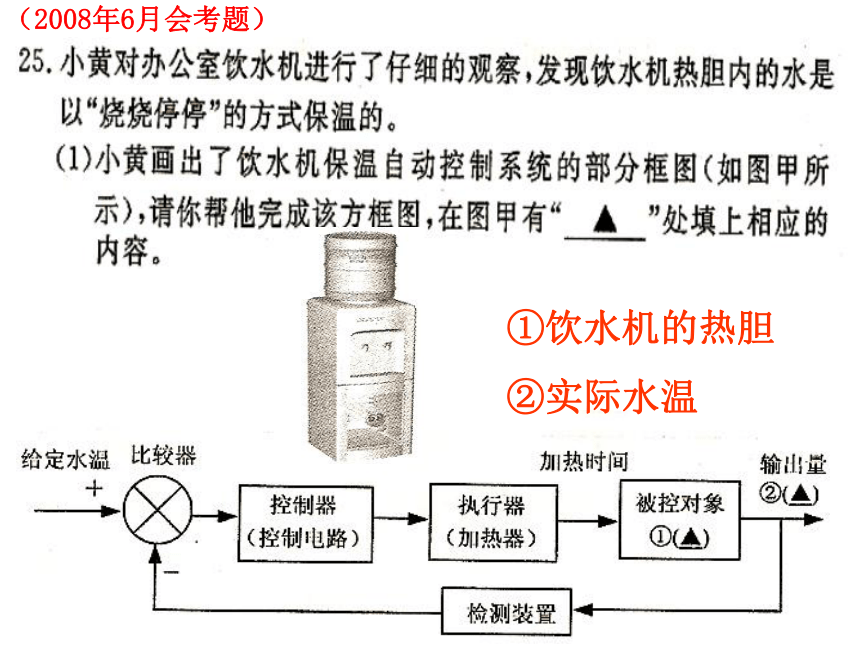

（2008年6月会考题）
热辐射信号
红外线
传感器
电 流
闭 环
25、传统列车的动力装置集中安装在机车上，在机车后面挂着许多没有动力装置的客车车厢。我国新开发的动车组把动力装置分散安装在客车车厢上，使其既具有牵引动力，又可以载客，提高了列车的运行速度。如图所示为经过简化的动车牵引传动控制系统示意图。驾驶员向自动驾驶装置发出驾驶指令（设定速度），自动驾驶装置发出信号控制牵引传动装置运转，牵引传动装置驱动车轮转动，从而使动车运行，速度传感器检测动车的实际运行速度，并将测得的速度信号发送给自动驾驶装置与设定的速度进行比较，根据比较偏差值调整动车运行速度。
（2009年3月高考题）
25、传统列车的动力装置集中安装在机车上，在机车后面挂着许多没有动力装置的客车车厢。我国新开发的动车组把动力装置分散安装在客车车厢上，使其既具有牵引动力，又可以载客，提高了列车的运行速度。如图所示为经过简化的动车牵引传动控制系统示意图。驾驶员向自动驾驶装置发出驾驶指令（设定速度），自动驾驶装置发出信号控制牵引传动装置运转，牵引传动装置驱动车轮转动，从而使动车运行，速度传感器检测动车的实际运行速度，并将测得的速度信号发送给自动驾驶装置与设定的速度进行比较，根据比较偏差值调整动车运行速度。
（2009年3月高考题）
动车实际速度
×
自动驾驶装置
牵引传动装置
动车
速度传感器
设定速度
25.如图所示为磁悬浮地球仪及控制系统原理图，控制器发出的交流电信号，通过电感线圈产生交变磁场，使地球仪产生感生电流，由于线圈产生的磁场和地球感生电流的磁场是相斥的，从而产生电磁悬浮力，将地球仪悬浮起来。位置传感器检测地球仪位置，并将检测到的信号发送给控制器与设定信号进行比较，控制器根据比较偏差值调整交流电信号。
（2009年9月高考题）
25.如图所示为磁悬浮地球仪及控制系统原理图，控制器发出的交流电信号，通过电感线圈产生交变磁场，使地球仪产生感生电流，由于线圈产生的磁场和地球感生电流的磁场是相斥的，从而产生电磁悬浮力，将地球仪悬浮起来。位置传感器检测地球仪位置，并将检测到的信号发送给控制器与设定信号进行比较，控制器根据比较偏差值调整交流电信号。
（2009年9月高考题）
地球仪位置
×
控制器
电磁线圈
地球仪
位置传感器
设定信号
25.如图所示为高层楼房自动稳压供水控制系统原理图，其工作原理是：当用户用水量变化时，管道中的水压发生变化，检测装置把检测到的水压信号反馈给控制器，与设定水压进行比较，控制器根据偏差值控制电机及水泵的转速，调节供水量，保持管道中的水压稳定。
（2010年3月高考题）
25.如图所示为高层楼房自动稳压供水控制系统原理图，其工作原理是：当用户用水量变化时，管道中的水压发生变化，检测装置把检测到的水压信号反馈给控制器，与设定水压进行比较，控制器根据偏差值控制电机及水泵的转速，调节供水量，保持管道中的水压稳定。
（2010年3月高考题）
（1）根据示意图及其描述，在控制系统方框图中“ ▲ ”处填写与自动稳压供水控制系统 原理图中相对应的内容。
（2）请为该系统的检测装置选择一个合适的传感器（从水温传感器、水压传感器、水位传感器中选择一个，填在“ ▲ ”处）.
（1）根据示意图及其描述，在控制系统方框图中“ ▲ ”处填写与自动稳压供水控制系统 原理图中相对应的内容。
（2）请为该系统的检测装置选择一个合适的传感器（从水温传感器、水压传感器、水位传感器中选择一个，填在“ ▲ ”处）.
实际
水压
×
控制器
电机及水泵
管道中的水
水压传感器
设定水压
2010年通用技术专题复习
——关于控制题的解题方法与策略
（经典回顾：）
25.一项用于糖尿病治疗的闭环无创胰岛素治疗系统，由华中科技大学、中国科学院电子学研究所和吉林大学联合研制成功。糖尿病患者在手腕上佩戴着一个火柴盒大小的血糖检测仪，就可以完成体内血糖的实时检测。检测结果通过无线模块及时发送给挂在腰间的胰岛素泵，胰岛素泵指导贴在肚皮上的微型硅针，对患者进行胰岛素的无痛注射，从而迅速控制患者的血糖，使之恢复到正常或接近正常。
(1)根据上面的材料，补充完整糖尿病患者血糖控制系统方框图。
(2)血糖检测仪将体内血糖的实时检测结果及时发送给胰岛素泵，并与设定值进行比较的过程称为_______.
（经典回顾：）
25、一项用于糖尿病治疗的闭环无创胰岛素治疗系统，由华中科技大学、中国科学院电子学研究所和吉林大学联合研制成功。糖尿病患者在手腕上佩戴着一个火柴盒大小的血糖检测仪，就可以完成体内血糖的实时检测。检测结果通过无线模块及时发送给挂在腰间的胰岛素泵，胰岛素泵指导贴在肚皮上的微型硅针，对患者进行胰岛素的无痛注射，从而迅速控制患者的血糖，使之恢复到正常或接近正常。
实际血糖指数
×
控制器
(胰岛素泵)
执行器
(微型硅针)
被控对象
（患 者）
检测装置
(血糖检测仪)
设定血糖指数
案例分析：投篮
（ ）
×
控制器（ ）
执行器 （ ）
被控对象（ ）
检测装置（ ）
（ ）
篮球实际落点位置
×
控制器（大脑）
执行器 （手）
被控对象（篮球）
检测装置（眼睛）
篮圈的位置
25.如图所示为简化的飞机飞行状态控制系统。
陀螺仪检测飞机的飞行状态后将信号送给自动
驾驶仪，自动驾驶仪将飞行状态与给定状态进
行比较，根据偏差值控制舵机运转舵机操纵飞
机尾翼，调整飞行状态。
（2008年10月高考题）
（1）请根据上面的示意图，补充完整飞机飞行状态控制系统方框图。（在“▲”处填写相应的内容）
（2）陀螺仪将检测到的飞行状态信号传送到自动驾驶仪与给定状态进行比较的过程称为 ▲
（3）在飞机飞行过程中，遇到气流时，飞行状态会发生变化，这种给定状态以外引起飞行状态变化的因素称为 ▲ 。
陀螺仪
反馈
干扰因素
控制器
舵机
被控量
（2009年6月会考题）
控制装置
电动机
①饮水机的热胆
②实际水温
（2008年6月会考题）
热辐射信号
红外线
传感器
电 流
闭 环
25、传统列车的动力装置集中安装在机车上，在机车后面挂着许多没有动力装置的客车车厢。我国新开发的动车组把动力装置分散安装在客车车厢上，使其既具有牵引动力，又可以载客，提高了列车的运行速度。如图所示为经过简化的动车牵引传动控制系统示意图。驾驶员向自动驾驶装置发出驾驶指令（设定速度），自动驾驶装置发出信号控制牵引传动装置运转，牵引传动装置驱动车轮转动，从而使动车运行，速度传感器检测动车的实际运行速度，并将测得的速度信号发送给自动驾驶装置与设定的速度进行比较，根据比较偏差值调整动车运行速度。
（2009年3月高考题）
25、传统列车的动力装置集中安装在机车上，在机车后面挂着许多没有动力装置的客车车厢。我国新开发的动车组把动力装置分散安装在客车车厢上，使其既具有牵引动力，又可以载客，提高了列车的运行速度。如图所示为经过简化的动车牵引传动控制系统示意图。驾驶员向自动驾驶装置发出驾驶指令（设定速度），自动驾驶装置发出信号控制牵引传动装置运转，牵引传动装置驱动车轮转动，从而使动车运行，速度传感器检测动车的实际运行速度，并将测得的速度信号发送给自动驾驶装置与设定的速度进行比较，根据比较偏差值调整动车运行速度。
（2009年3月高考题）
动车实际速度
×
自动驾驶装置
牵引传动装置
动车
速度传感器
设定速度
25.如图所示为磁悬浮地球仪及控制系统原理图，控制器发出的交流电信号，通过电感线圈产生交变磁场，使地球仪产生感生电流，由于线圈产生的磁场和地球感生电流的磁场是相斥的，从而产生电磁悬浮力，将地球仪悬浮起来。位置传感器检测地球仪位置，并将检测到的信号发送给控制器与设定信号进行比较，控制器根据比较偏差值调整交流电信号。
（2009年9月高考题）
25.如图所示为磁悬浮地球仪及控制系统原理图，控制器发出的交流电信号，通过电感线圈产生交变磁场，使地球仪产生感生电流，由于线圈产生的磁场和地球感生电流的磁场是相斥的，从而产生电磁悬浮力，将地球仪悬浮起来。位置传感器检测地球仪位置，并将检测到的信号发送给控制器与设定信号进行比较，控制器根据比较偏差值调整交流电信号。
（2009年9月高考题）
地球仪位置
×
控制器
电磁线圈
地球仪
位置传感器
设定信号
25.如图所示为高层楼房自动稳压供水控制系统原理图，其工作原理是：当用户用水量变化时，管道中的水压发生变化，检测装置把检测到的水压信号反馈给控制器，与设定水压进行比较，控制器根据偏差值控制电机及水泵的转速，调节供水量，保持管道中的水压稳定。
（2010年3月高考题）
25.如图所示为高层楼房自动稳压供水控制系统原理图，其工作原理是：当用户用水量变化时，管道中的水压发生变化，检测装置把检测到的水压信号反馈给控制器，与设定水压进行比较，控制器根据偏差值控制电机及水泵的转速，调节供水量，保持管道中的水压稳定。
（2010年3月高考题）
（1）根据示意图及其描述，在控制系统方框图中“ ▲ ”处填写与自动稳压供水控制系统 原理图中相对应的内容。
（2）请为该系统的检测装置选择一个合适的传感器（从水温传感器、水压传感器、水位传感器中选择一个，填在“ ▲ ”处）.
（1）根据示意图及其描述，在控制系统方框图中“ ▲ ”处填写与自动稳压供水控制系统 原理图中相对应的内容。
（2）请为该系统的检测装置选择一个合适的传感器（从水温传感器、水压传感器、水位传感器中选择一个，填在“ ▲ ”处）.
实际
水压
×
控制器
电机及水泵
管道中的水
水压传感器
设定水压
