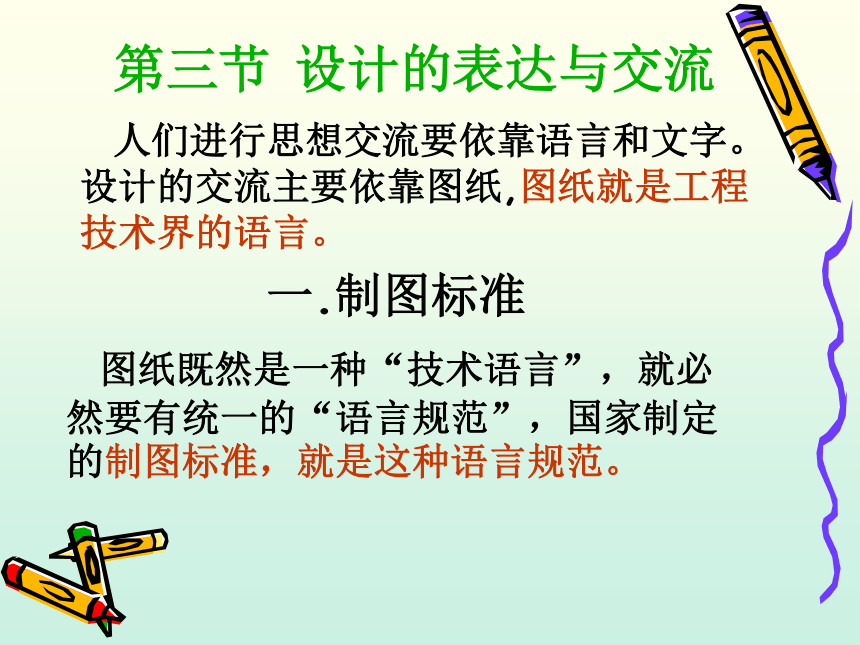

第三节 设计的表达与交流
人们进行思想交流要依靠语言和文字。设计的交流主要依靠图纸,图纸就是工程技术界的语言。
一.制图标准
图纸既然是一种“技术语言”，就必然要有统一的“语言规范”，国家制定的制图标准，就是这种语言规范。
制图标准
（一）图纸幅面及格式
幅面代号 A0 A1 A2 A3 A4
尺寸B L 841 1189 594 841 420 594 297 420 210 297
制图标准

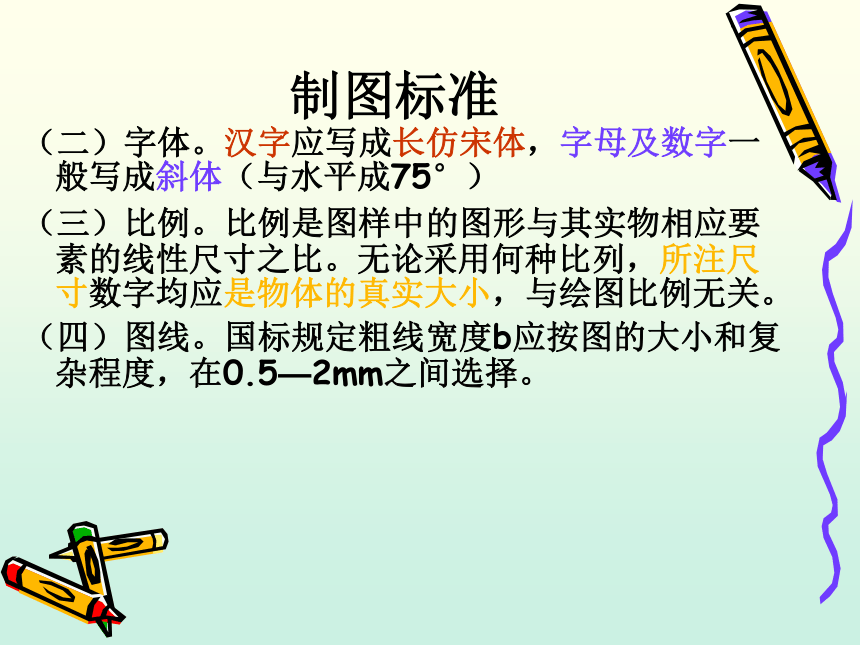

（二）字体。汉字应写成长仿宋体，字母及数字一般写成斜体（与水平成75°）
（三）比例。比例是图样中的图形与其实物相应要素的线性尺寸之比。无论采用何种比列，所注尺寸数字均应是物体的真实大小，与绘图比例无关。

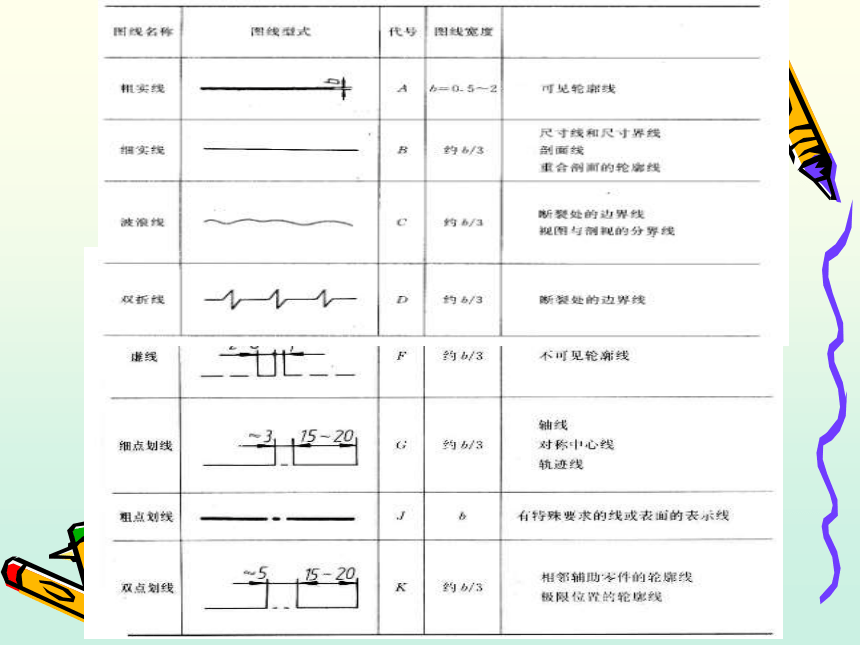

（四）图线。国标规定粗线宽度b应按图的大小和复杂程度，在0.5—2mm之间选择。

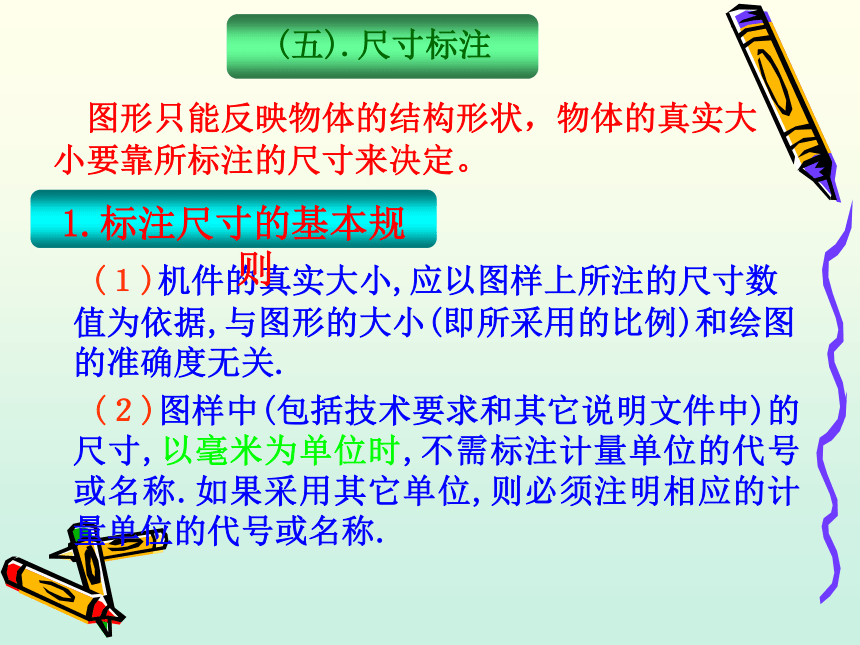

图形只能反映物体的结构形状，物体的真实大小要靠所标注的尺寸来决定。
(１)机件的真实大小,应以图样上所注的尺寸数值为依据,与图形的大小(即所采用的比例)和绘图的准确度无关.
(２)图样中(包括技术要求和其它说明文件中)的尺寸,以毫米为单位时,不需标注计量单位的代号或名称.如果采用其它单位,则必须注明相应的计量单位的代号或名称.
(五).尺寸标注
1.标注尺寸的基本规则

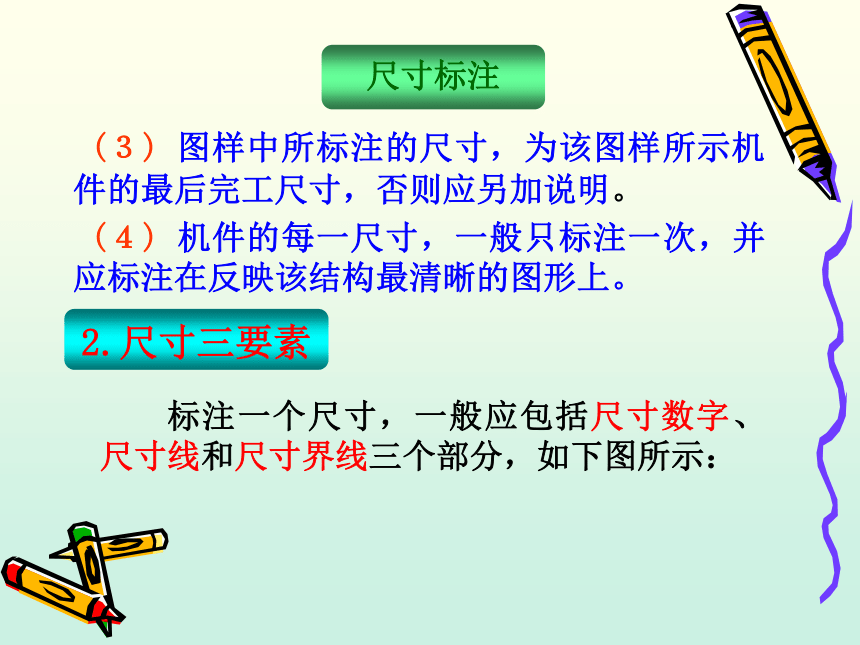

(３) 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
(４) 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
标注一个尺寸，一般应包括尺寸数字、尺寸线和尺寸界线三个部分，如下图所示：
2.尺寸三要素
尺寸标注

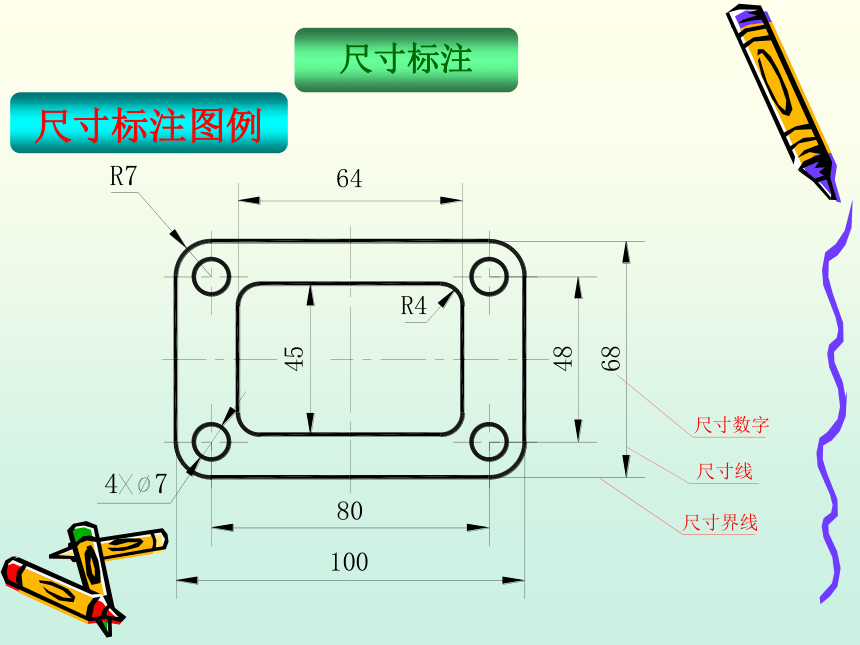

尺寸标注图例
尺寸标注

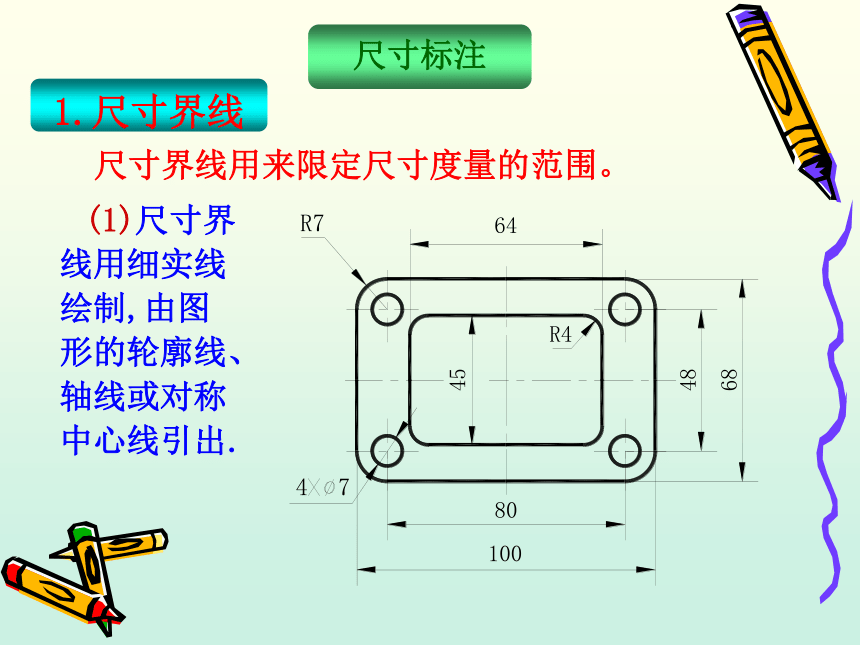

(1)尺寸界线用细实线绘制,由图形的轮廓线、轴线或对称中心线引出.
尺寸界线用来限定尺寸度量的范围。
1.尺寸界线
尺寸标注

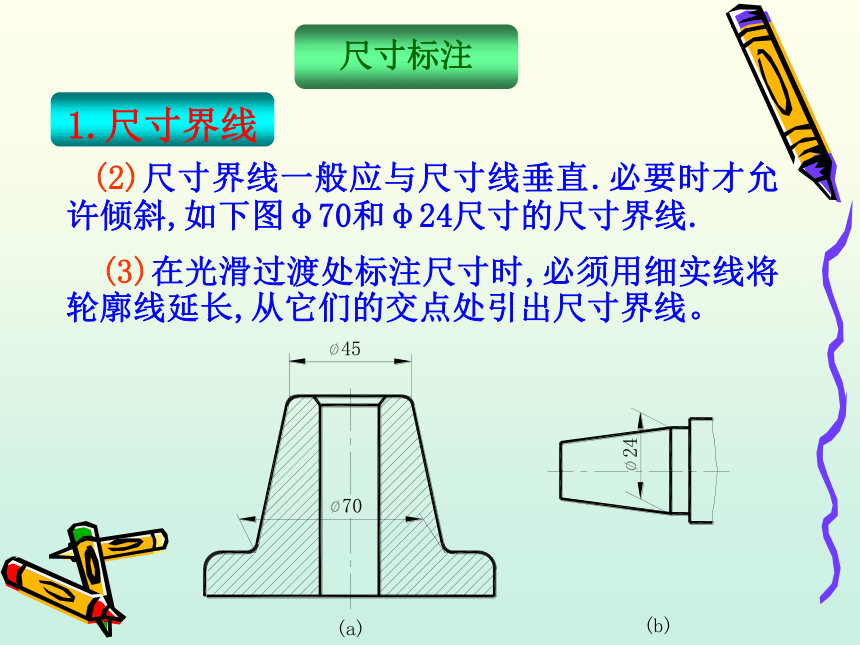

(2)尺寸界线一般应与尺寸线垂直.必要时才允许倾斜,如下图φ70和φ24尺寸的尺寸界线.
(3)在光滑过渡处标注尺寸时,必须用细实线将轮廓线延长,从它们的交点处引出尺寸界线。
1.尺寸界线
尺寸标注

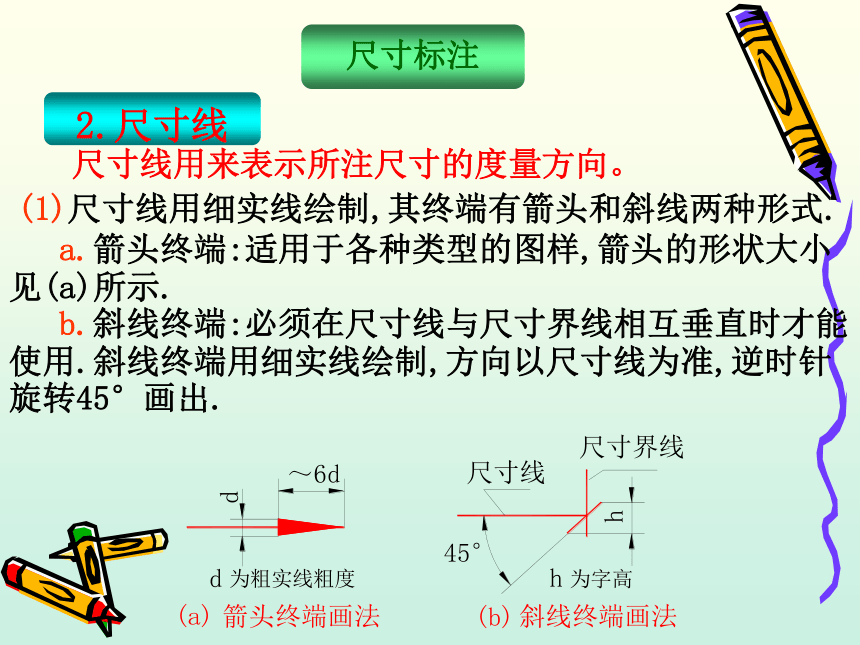

(1)尺寸线用细实线绘制,其终端有箭头和斜线两种形式.
尺寸线用来表示所注尺寸的度量方向。
b.斜线终端:必须在尺寸线与尺寸界线相互垂直时才能使用.斜线终端用细实线绘制,方向以尺寸线为准,逆时针旋转45°画出.
a.箭头终端:适用于各种类型的图样,箭头的形状大小见(a)所示.
2.尺寸线
尺寸标注

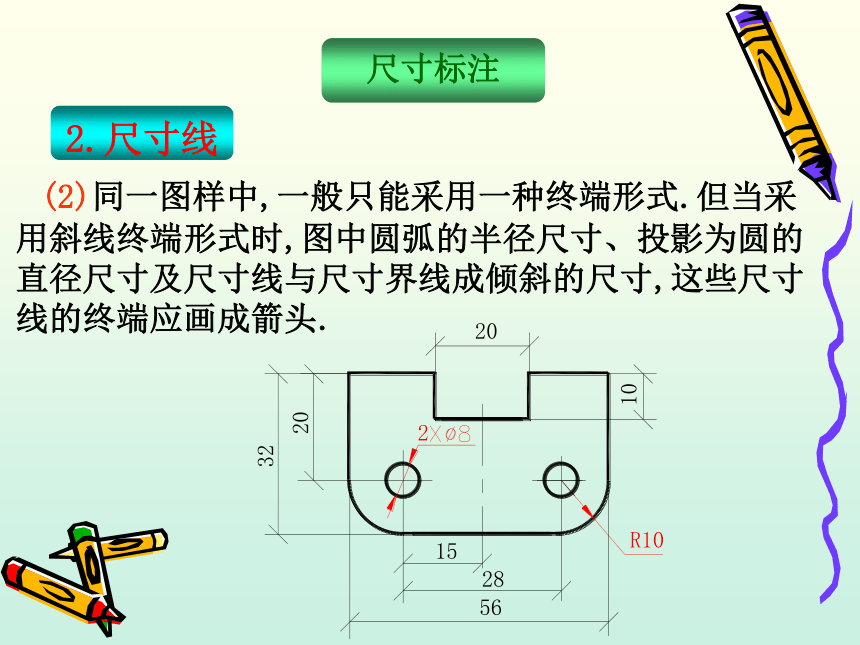

(2)同一图样中,一般只能采用一种终端形式.但当采用斜线终端形式时,图中圆弧的半径尺寸、投影为圆的直径尺寸及尺寸线与尺寸界线成倾斜的尺寸,这些尺寸线的终端应画成箭头.
2.尺寸线
尺寸标注

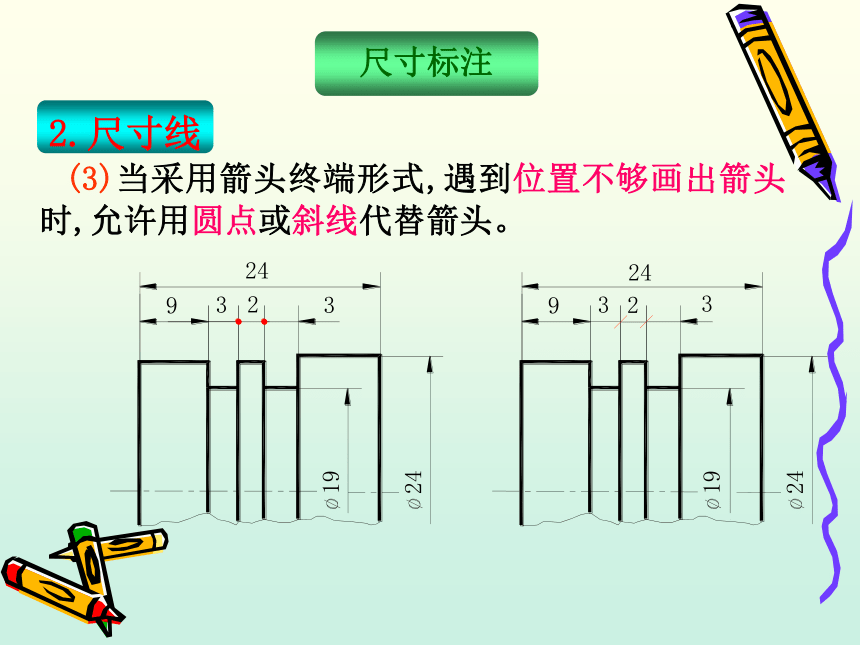

(3)当采用箭头终端形式,遇到位置不够画出箭头时,允许用圆点或斜线代替箭头。
2.尺寸线
尺寸标注
(4)尺寸线必须单独画出,不能用其他图线代替.一般也不得与其他图线重合或画在其延长线上.
(5)标注线性尺寸时,尺寸线必须与所标注的线段平行.
2.尺寸线
尺寸标注
注写尺寸数字时应符合下列规定：
(1)线性尺寸数字的注写位置：
水平方向的尺寸,一般应注写在尺寸线的上方;铅垂方向的尺寸,一般应注写在尺寸线的左方;倾斜方向的尺寸一般应在尺寸线靠上的一方.也允许注写在尺寸线的中断处.
3.尺寸数字
尺寸标注
方法一:水平头向上;铅垂头朝左;倾斜头朝上趋势.
(2)线性尺寸数字的注写方向：
线性尺寸数字的注写方向,有两种注写方法.
3.尺寸数字
尺寸标注
方法二:对于非水平可水平注写在中断处.
一般应尽量采用方法一注写。
在不致引起误解时,允许采用方法二注写.
3.尺寸数字
尺寸标注
(3)角度一律写成水平方向,即数字头向上.一般注写在尺寸线的中断处,必要时,也可注写在尺寸线的附近或注写在引出线的上方.
3.尺寸数字
尺寸标注
(4) 任何图线都不得穿过尺寸数字.当不可避免时,应将图线断开,以保证尺寸数字的清晰.
3.尺寸数字
尺寸标注
应尽可能避免在30°内标注尺寸。
当无法避免时，可这样注写。
3.尺寸数字
尺寸标注
3.尺寸举例
尺寸标注
二.绘图工具及用品
1.图板
图板用来固定图纸，一般用胶合板制作，四周镶硬质木条。图板的规格尺寸有：
0号 (900mm×1200mm)
1号 (600mm×900mm)
2号 (450mm×600mm)
图板工作边 胶带纸 图板 图纸
(一).绘图工具
绘图工具
使用时,必须随时注意尺头工作边(内侧面)与图板工作边靠紧.画水平线要用尺身工作边(上边缘),使用完毕应悬挂放置,以免尺身弯曲变形.
2.丁字尺
绘图工具
一副三角板由45°和30°-60°两个组成.L为其规格尺寸.
3.三角板
绘图工具
要随时注意将三角板下边缘与丁字尺尺身工作边靠紧.
三角板与丁字尺配合,可以画垂直线、从0°开始间隔15°的倾斜线及其平行线.
三角板的使用
绘图工具
曲线板画非圆曲线.描绘曲线时,先徒手将已确定的各点顺序轻轻地连成曲线,再从曲线板上选取与所绘曲线相吻合的一段与其贴合,每次至少对准四个点,并且只描中间一段,前面一段为上次所画,后面一段留待下次连接.
4.曲线板
绘图工具
绘图机是一种综合性的手工绘图设备,可完成丁字尺、三角板和量角器等制图工具的工作,绘图效率较高.绘图机按构造不同分多种类型,下图为平行连杆机构绘图机.
5.绘图机
自动绘图机是由电子计算机控制的先进的电子绘图设备，绘图精度和效率都很高。
绘图机
绘图工具
圆规是绘图仪器中的主要件，用来画圆及圆弧。
6.圆规及其附件
绘图工具
7.分规
(1)用分规量取线段
(2)用分规等分线段
(二).绘图用品
1.绘图纸
为方便作图，应将图纸贴在靠图板左下角一些。并用丁字尺校正底边。
绘图用品
2.绘图铅笔
硬
软
软硬适中
… 4H 3H 2H H
HB
B 2B 3B 4B …
写
字
或
加
深
细
线
画
底
稿
线
加
深
粗
线
绘图用品
绘图铅笔的磨削形状
画底稿、细实线及
写字的铅笔形状
铅笔应从没有标记的一端开始使用,保留标记易于识别.
（四棱柱形，其断面成矩形）
（圆锥形）
画粗实线的
铅笔形状
绘图用品
3.其它绘图用品
(2) 擦图片
(1) 砂纸
用于修磨铅芯头
用于修改图线时遮盖不需擦掉的图线
绘图用品
3.其它绘图用品
(3) 橡皮 应选用白色软橡皮。
(6) 胶带纸 用于固定图纸。
(4) 墨水 碳素墨水不易凝结，适用于绘图墨水笔；绘图墨水干得较快，适用于直线笔。
(5) 刀片 用于削铅笔和修改图纸上的墨线。
三.透视图
三、透视图
根据视觉原理，物体离我们越远，看上去就越小。
按照这种规律绘出来的图就叫透视图，它是一种最具真实感的立体图。
⒈ 透视图的种类
根据消失点的数目，可将透视图分为
一点透视图、二点透视图、三点透视图
一点透视图可以常用来制作室内设计效果图
透视图的应用
两点透视图常用于画产品设计效果图
三点透视图常用于画建筑物的效果图（尤其是高大建筑）
消失点
消失点
三点透视范例
⒉ 透视图的画法
长方体两点透视图画法：
画透视图的简单步骤是：
设视平线，取消失点，向消失点连线，图形画在连线内。
两点透视图
四、三视图
通过前面的学习，我们知道立体图可以很直观地表现物体
的整体形状。
我们可以利用草图或者立体图将我们构思的多功能学习用品盒（或其他设计产品）做成符合尺寸要求的模型或原型吗？
㈠ 三视图的原理和识图
⒈ 三投影面体系（图 3-23）
用三个互相垂直相交的平面，构成三投影面体系,其中：
o
x
z
y
正立投影面V（简称正面）；
水平投影面H（简称水平面）；
侧立投影面W（简称侧面）；
OX、OY、OZ称为投影轴，O称为原点
V 正面
H 水平面
W
侧面
⒉ 三视图的形成（图3-24）
俯视图——山上向下投影，在水下面H上得到的视图。
左视图——由左向右投影，在侧面W上得到的视图。
用正投影法分别向V、H、W面投影，即得到物体的三个视图。
主视图——由前向后投影，在正面V上得到的视图。
将物体置于三投影面体系中，使物体主要表面平行或垂直于投影面。
正视图
俯视图
侧视图
方法是：V面不动,H面绕OX轴向下旋转90, W面绕OZ轴向右旋转90。
⒊ 三视图的展开（图3-25）
为使三个视图在一个平面上,需要把三投影面展开.
主俯视图都反映了物体的长
主左视图都反映了物体的高
左俯视图都反映了物体的宽
⒋ 三个视图之间的投影关系
左、右尺寸称为长
前、后尺寸称为宽
上、下尺寸称为高
在三视图里面，我们把物体的
三个视图之间有什么投影关系呢？
主视图
左视图
俯视图
长
宽
高
长
高
宽
高
长
宽
主俯长对正
主左高平齐
左俯宽相等
a、结构分析(分析物体的基本形体组成及其形状、大小、位置关系）
b、确定主视图(反映物体的主要形状特征,选择表现形态结构最多的面,同时兼顾其他两个视图虚线尽量少)
c、根据模型尺寸,选择合适的绘图比例.在图纸上画出各视图的中心线、对称线、轴线及其他基准线。
d、用Ｈ铅笔画底图.画图顺序:为由大到小、由外形到内形及3 个视图配合作图,使每个部分符合“长对正、高平齐、 宽相等”的投影规律。
e、检查和描深.底稿完成后,按原画图顺序仔细检查,纠正错误和补充遗漏,用 HB 或 B 铅笔按标准线描出各线条.
三视图的绘制步骤
(三) 其他常识简介
1.剖视图与其他视图
2.零件图及其技术要求简介
