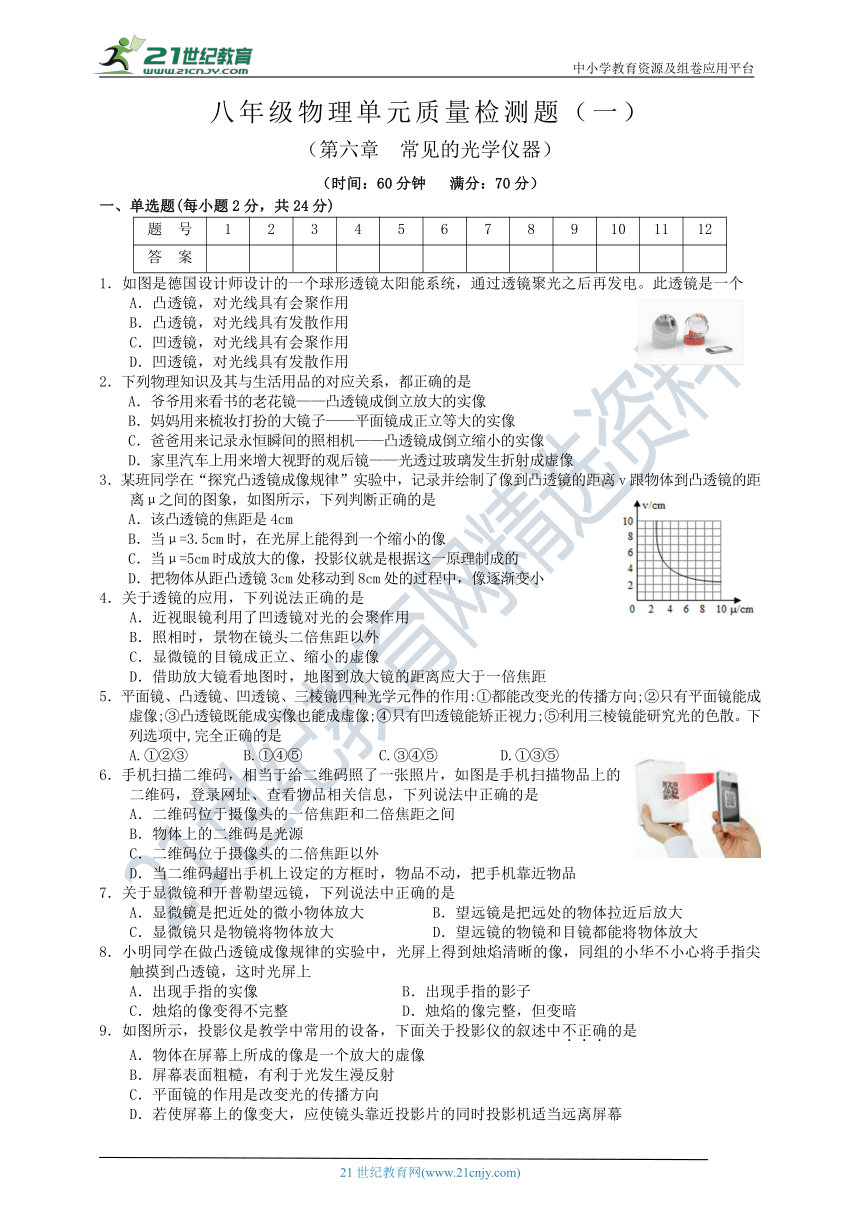

八年级物理单元质量检测题（一）
（第六章 常见的光学仪器）
（时间：60分钟 满分：70分）
一、单选题(每小题2分，共24分)
题 号 1 2 3 4 5 6 7 8 9 10 11 12
答 案
1．如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电。此透镜是一个
A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用
D．凹透镜，对光线具有发散作用
2．下列物理知识及其与生活用品的对应关系，都正确的是
A．爷爷用来看书的老花镜——凸透镜成倒立放大的实像
B．妈妈用来梳妆打扮的大镜子——平面镜成正立等大的实像
C．爸爸用来记录永恒瞬间的照相机——凸透镜成倒立缩小的实像
D．家里汽车上用来增大视野的观后镜——光透过玻璃发生折射成虚像
3．某班同学在“探究凸透镜成像规律”实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离μ之间的图象，如图所示，下列判断正确的是
A．该凸透镜的焦距是4cm
B．当μ=3.5cm时，在光屏上能得到一个缩小的像
C．当μ=5cm时成放大的像，投影仪就是根据这一原理制成的
D．把物体从距凸透镜3cm处移动到8cm处的过程中，像逐渐变小
4．关于透镜的应用，下列说法正确的是
A．近视眼镜利用了凹透镜对光的会聚作用
B．照相时，景物在镜头二倍焦距以外
C．显微镜的目镜成正立、缩小的虚像
D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
5．平面镜、凸透镜、凹透镜、三棱镜四种光学元件的作用:①都能改变光的传播方向;②只有平面镜能成虚像;③凸透镜既能成实像也能成虚像;④只有凹透镜能矫正视力;⑤利用三棱镜能研究光的色散。下列选项中,完全正确的是
A.①②③ B.①④⑤ C.③④⑤ D.①③⑤
6．手机扫描二维码，相当于给二维码照了一张照片，如图是手机扫描物品上的二维码，登录网址、查看物品相关信息，下列说法中正确的是
A．二维码位于摄像头的一倍焦距和二倍焦距之间
B．物体上的二维码是光源
C．二维码位于摄像头的二倍焦距以外
D．当二维码超出手机上设定的方框时，物品不动，把手机靠近物品
7．关于显微镜和开普勒望远镜，下列说法中正确的是
A．显微镜是把近处的微小物体放大 B．望远镜是把远处的物体拉近后放大
C．显微镜只是物镜将物体放大 D．望远镜的物镜和目镜都能将物体放大
8．小明同学在做凸透镜成像规律的实验中，光屏上得到烛焰清晰的像，同组的小华不小心将手指尖触摸到凸透镜，这时光屏上
A．出现手指的实像 B．出现手指的影子
C．烛焰的像变得不完整 D．烛焰的像完整，但变暗
9．如图所示，投影仪是教学中常用的设备，下面关于投影仪的叙述中不正确的是
A．物体在屏幕上所成的像是一个放大的虚像
B．屏幕表面粗糙，有利于光发生漫反射
C．平面镜的作用是改变光的传播方向
D．若使屏幕上的像变大，应使镜头靠近投影片的同时投影机适当远离屏幕?

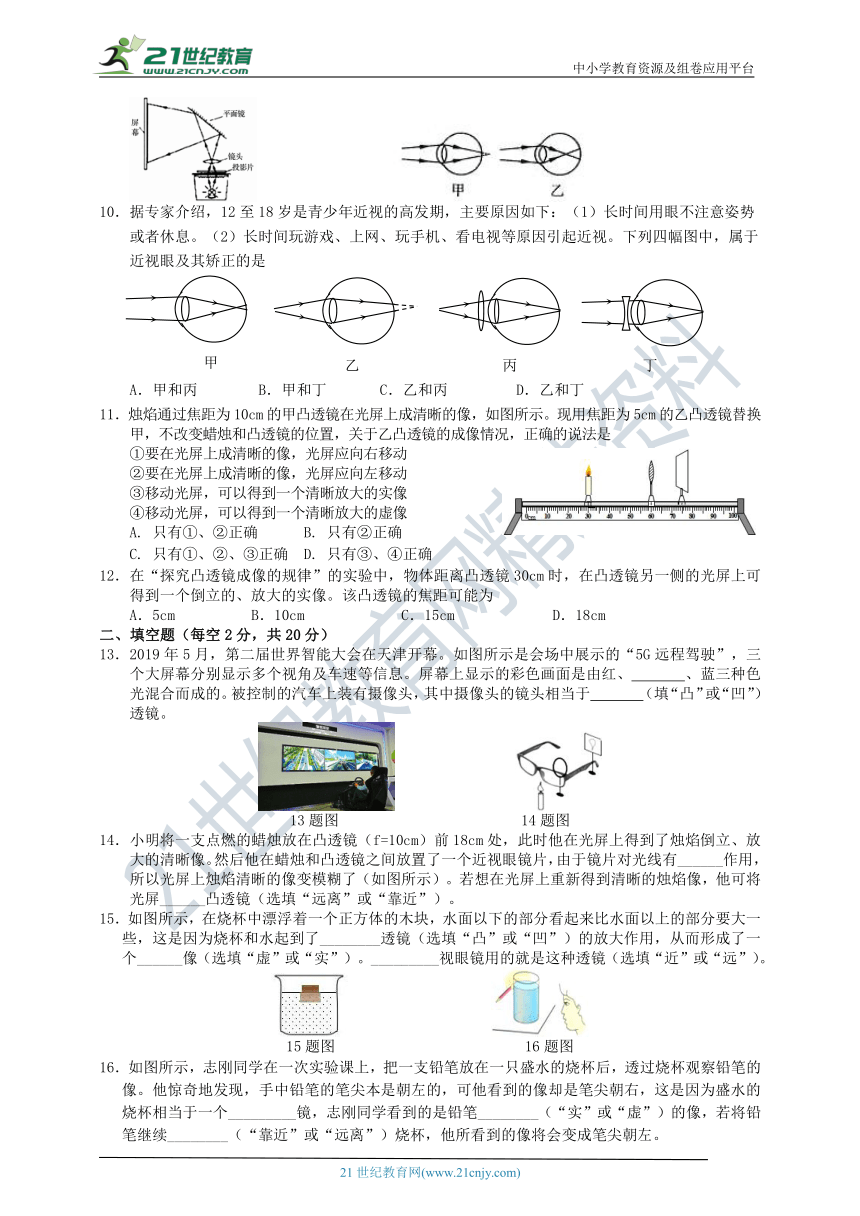

10．据专家介绍，12至18岁是青少年近视的高发期，主要原因如下：（1）长时间用眼不注意姿势或者休息。（2）长时间玩游戏、上网、玩手机、看电视等原因引起近视。下列四幅图中，属于近视眼及其矫正的是

A．甲和丙 B．甲和丁 C．乙和丙 D．乙和丁
11．烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像，如图所示。现用焦距为5cm的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是
①要在光屏上成清晰的像，光屏应向右移动
②要在光屏上成清晰的像，光屏应向左移动
③移动光屏，可以得到一个清晰放大的实像
④移动光屏，可以得到一个清晰放大的虚像
只有①、②正确 B. 只有②正确
C. 只有①、②、③正确 D. 只有③、④正确
12．在“探究凸透镜成像的规律”的实验中，物体距离凸透镜30cm时，在凸透镜另一侧的光屏上可得到一个倒立的、放大的实像。该凸透镜的焦距可能为
A．5cm B．10cm C．15cm D．18cm
二、填空题（每空2分，共20分）
13．2019年5月，第二届世界智能大会在天津开幕。如图所示是会场中展示的“5G远程驾驶”，三个大屏幕分别显示多个视角及车速等信息。屏幕上显示的彩色画面是由红、　 　、蓝三种色光混合而成的。被控制的汽车上装有摄像头，其中摄像头的镜头相当于　 　（填“凸”或“凹”）透镜。

13题图 14题图
14．小明将一支点燃的蜡烛放在凸透镜（f=10cm）前18cm处，此时他在光屏上得到了烛焰倒立、放大的清晰像。然后他在蜡烛和凸透镜之间放置了一个近视眼镜片，由于镜片对光线有______作用，所以光屏上烛焰清晰的像变模糊了（如图所示）。若想在光屏上重新得到清晰的烛焰像，他可将光屏______凸透镜（选填“远离”或“靠近”）。
15．如图所示，在烧杯中漂浮着一个正方体的木块，水面以下的部分看起来比水面以上的部分要大一些，这是因为烧杯和水起到了________透镜（选填“凸”或“凹”）的放大作用，从而形成了一个______像（选填“虚”或“实”）。_________视眼镜用的就是这种透镜（选填“近”或“远”）。

15题图 16题图
16．如图所示，志刚同学在一次实验课上，把一支铅笔放在一只盛水的烧杯后，透过烧杯观察铅笔的像。他惊奇地发现，手中铅笔的笔尖本是朝左的，可他看到的像却是笔尖朝右，这是因为盛水的烧杯相当于一个_________镜，志刚同学看到的是铅笔________（“实”或“虚”）的像，若将铅笔继续________（“靠近”或“远离”）烧杯，他所看到的像将会变成笔尖朝左。
三、作图题（每题2分，共6分）
17.如图所示，请在图中面出两条入射光线通过凸透镜后的折射光线。
18．请在左下图中画出光线AO的折射光线和BC的入射光线。

18题图 19题图
19.如图是一束光线通过两个透镜前后的传播方向，请在长方框中填上适当类型的透镜。

四、实验题（每空1分，共10分）
20．在探究“凸透镜成像规律”的实验中，小明同学进行了如下实验：

(1)按如图甲所示操作，测出本实验所用凸透镜的焦距为________cm。
(2)接着小明调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、________(选填“放大”“缩小”或“等大”)的清晰实像，生活中的________(选填“照相机”“投影仪”或“放大镜”)就是利用了这样的成像原理。
(3)保持图乙中凸透镜的位置不变，当向右移动蜡烛时，应该向________(选填“左”或“右”)移动光屏，才能再次得到清晰的像。
(4)保持凸透镜的位置仍然不变，小明继续向右移动蜡烛至45cm刻度线处，移动光屏发现____(选填“能”或“不能”)得到蜡烛清晰的像。
21．小明用薄膜充水后制成水透镜模拟眼球中的晶状体，来比较正常眼、近视眼和远视眼的焦距大小。实验中测得甲图焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距，如图所示。

（1）测得焦距小于10cm的是图_____，模拟近视眼的是图_______。
（2）在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是___图。
（3）目前很多近视患者戴隐形眼镜来矫正视力。隐形眼镜是一种直接贴在角膜表面的超薄镜片，可随着眼球运动，其中心厚度只有0.05mm，则此镜片的边缘厚度______ 0.05mm（选填“小于”、“等于”或“大于”)，此镜片对光有_______作用（选填“会聚”或“发散”)


参考答案

一、选择题
题 号 1 2 3 4 5 6 7 8 9 10 11 12
答 案 A C D B D C A D A B B D




二、填空题
13．绿 凸
14.发散 远离
15.凸 虚 远
16. 凸透镜 实 靠近
三、作图题
17． 18．

19.

四、实验题
20. 10.0 放大 投影仪 右 不能
21．（1）乙 乙 （2）丙 （3）大于 发散





















丁甲

丙

甲

乙甲
