(共20张PPT)
流程与设计
必修Ⅱ 《技术与设计2》
选择题:流程概念、环节和时序、流程的意义、
流程排序、流程优化内容、流程优化的意义等
非选择题：画出流程图、补全流程图、流程优化等

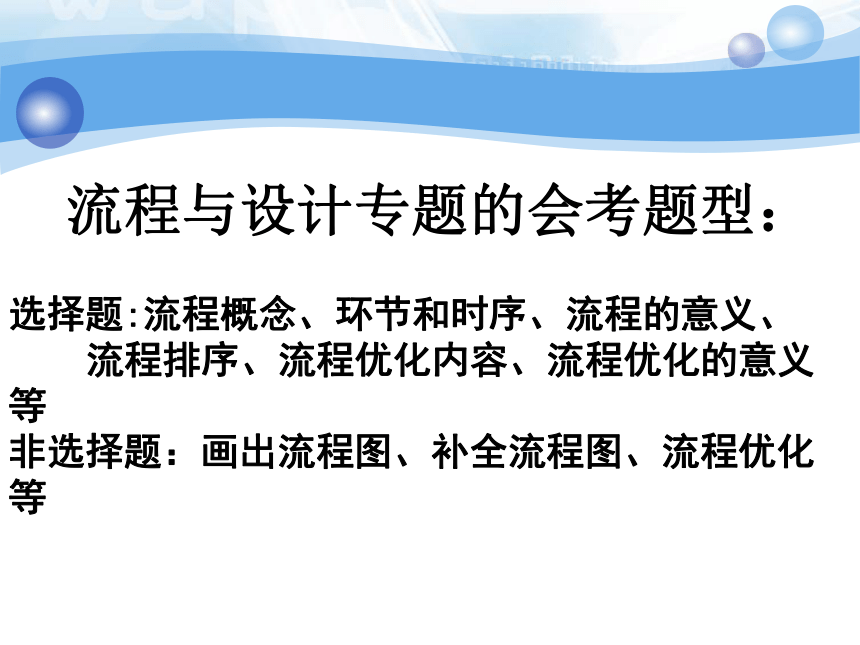

流程与设计专题的会考题型：

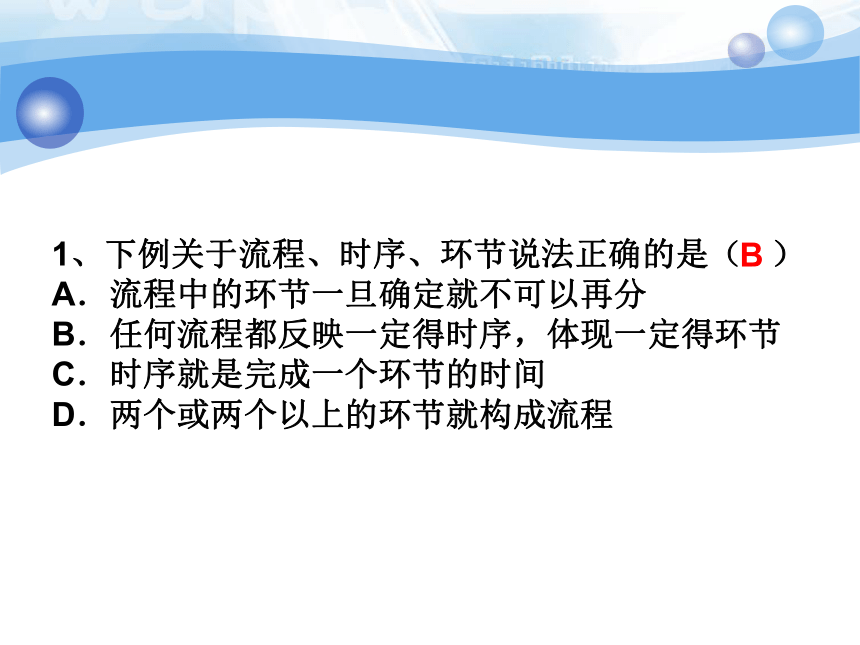

1、下例关于流程、时序、环节说法正确的是（ ）
A．流程中的环节一旦确定就不可以再分
B．任何流程都反映一定得时序，体现一定得环节 C．时序就是完成一个环节的时间
D．两个或两个以上的环节就构成流程
B
一、生产与生活中的流程
1、流程的概念 （a）
流程：为了一定目的去做事情的顺序。
2、时序和环节的意义 （b）
时序：时间上的先后顺序
不可颠倒的时序：反映事物或活动的内在规律和机理
可以颠倒的时序：并根据一定目的和条件进行适当安排
环节：事项的各个阶段
分法不一：环节的划分因人和事情的性质不同可能不同
可分解：环节是可分解为目标更为具体的事项
2．下列流程图中的时序可以颠倒的是( )
A.取款流程
B.铺设地板流程
C.煮饭烧菜流程
D.制作剪刀流程

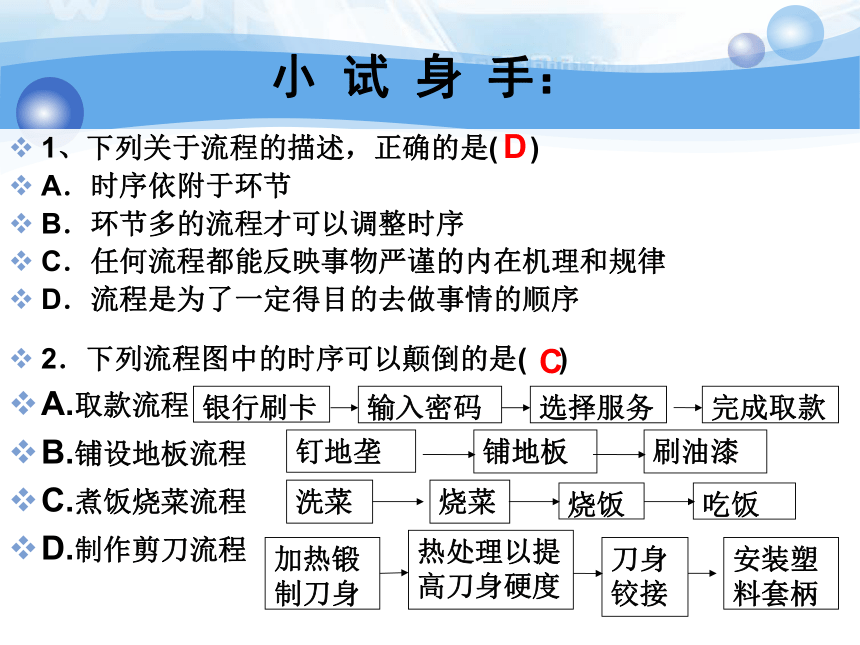

小 试 身 手：
1、下列关于流程的描述，正确的是( )
A．时序依附于环节
B．环节多的流程才可以调整时序
C．任何流程都能反映事物严谨的内在机理和规律
D．流程是为了一定得目的去做事情的顺序
银行刷卡
输入密码
选择服务
完成取款
钉地垄
铺地板
刷油漆
安装塑料套柄
刀身铰接
热处理以提高刀身硬度
加热锻制刀身
烧菜
洗菜
吃饭
烧饭
C
D

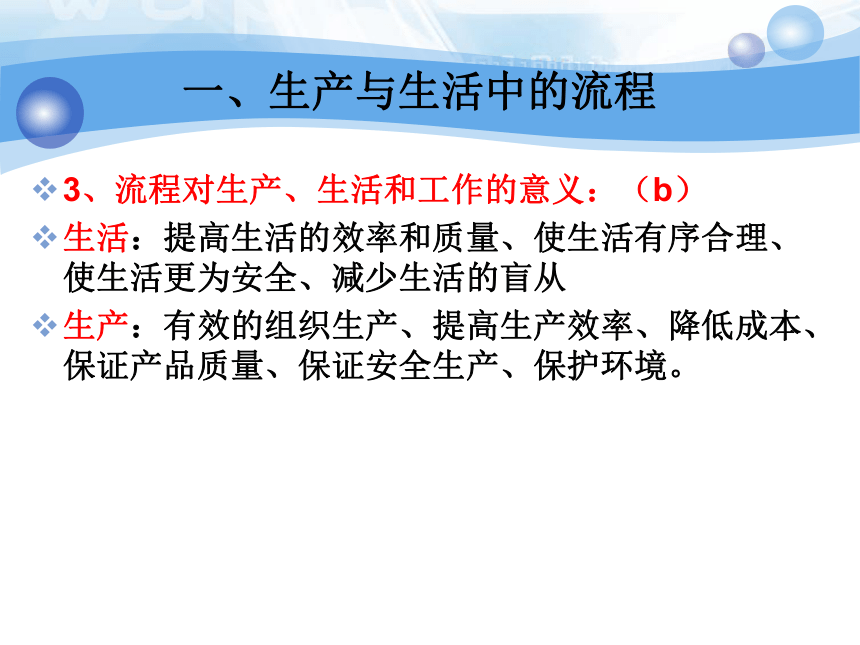

3、流程对生产、生活和工作的意义：（b）
生活：提高生活的效率和质量、使生活有序合理、 使生活更为安全、减少生活的盲从
生产：有效的组织生产、提高生产效率、降低成本、保证产品质量、保证安全生产、保护环境。
一、生产与生活中的流程

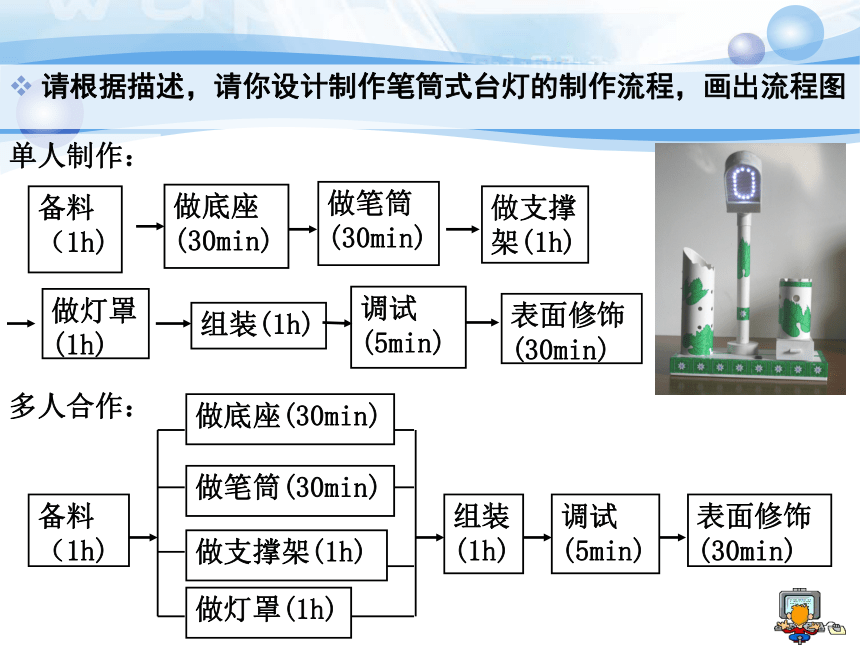

请根据描述，请你设计制作笔筒式台灯的制作流程，画出流程图
单人制作：
做灯罩(1h)
备料
（1h)
做底座 (30min)
组装(1h)
调试
(5min)
做笔筒(30min)
做支撑架(1h)
表面修饰(30min)
备料（1h)
多人合作：
做底座(30min)
做笔筒(30min)
做支撑架(1h)
做灯罩(1h)
组装
(1h)
调试
(5min)
表面修饰(30min)
流程设计:（a）
①确定目标和明确任务
②分析设计基本因素 C
划分环节
确定时序
③画流程图 （C）
④检测修改和优化方案
设计的一般过程：
⑤产品的使用和维护
①发现与明确问题
②制定设计方案
(收集信息、设计分析、
方案构思、方案呈现
方案筛选)
③制作模型或原型
④测试、评估及优化
二、 流 程 的 设 计
二、 流 程 的 设 计
1、流程设计的基本因素主要有: （C）
材料：不同的材料有不同的加工处理方法。
工艺：不同产品的工艺要求各异，流程设计也不同。
设备：生产设备的水平往往决定了流程的自动化水平。
人员和资金：不同的技术水平和必要的资金影响生产的过程、质量和周期。
环境：关注生产过程对环境的污染以及环境对生产的反作用。
2、常见流程的表达方式 （C）
流程方框图表达：方框代表环节、箭头代表时序
文字表达、表格表达、图示表达、模型、动画表达
某配送中心A点，将一批电视机配送到位于B、C、D三点，安排以最短的距离配送流程 ,降低运输成本
文成为迎接旅游节来临，采用增加两支工作队采用并行方式进行施工，提前两周完成公路国道线的绿化工程
用无切削法代替切削法制作笔筒式台灯，提高材料利用率和效率
人们到银行引入计算机管理系统后代替存取款需要人工填单、记帐等工作，大大提高了工作效率
★工艺优化
★技术优化
★成本优化
★工期优化
★质量优化
连 连 看
煎中药，一般采用少量多次煎药方式，才能把药的有效成分都提取出来：
工期优化：
目的---缩短加工时间。
优化手段-在不改变工艺条件下，
将某些环节的串行改为并行。
工艺优化：
目的--降低能耗，节省资金
优化手段--改变工艺(环节、时序）
成本优化：
目的---降低成本
优化手段---环节不变，改变时序
技术优化：
目的---提高工作效率,降低劳动强度
优化手段---依靠设备的进步,提高技术
质量优化：
目的---提高质量
优化手段---改进环节（增减环节)
2、上述流程优化的主要目标是： （ ）
A.安全生产 B.节省布料 C.提高效率 D.方便缝制
1. 传统的裁剪流程是：
检验时间：
整理布料
划线
裁剪
现引入电脑将裁剪流程优化为：将多层布料叠放整齐后直接用电脑控制自动裁剪。这种流程的优化主要属于（ ）
A.工期优化 B.质量优化
C.成本优化 D.技术优化
D
C
3．如图所示是收割庄稼的农具——镰刀，它由刀身和木手柄构成，刀身带有小锯齿。手工制造镰刀，一般有以下几个环节：加热锻打成形,安装木手柄,热处理（提高硬度）；制齿。制造镰刀合理的流程是( )
（2008年会考试题）
A
B
C
D
加热锻
打成形
热处理
制 齿
安装木手柄
加热锻
打成形
制 齿
安装木手柄
热处理
加热锻
打成形
热处理
制齿
安装木手柄
热处理
加热锻
打成形
安装木手柄
制 齿
B
依次拧紧ab
依次拧紧cd
依次拧紧ef
依次拧紧ad
依次拧紧bc
依次拧紧fe
依次拧紧ab
(不完全拧紧）
依次拧紧cd
(不完全拧紧）
依次拧紧ef
(不完全拧紧）
依次拧紧abcdef
依次拧紧ad
(不完全拧紧）
依次拧紧be
(不完全拧紧）
依次拧紧fc
(不完全拧紧）
依次拧紧adbefc
4、如图所示，采用六个螺母与螺钉连接两个零件，拧紧这组螺母（螺母的编号分别为a、b、c、d、e、f）的正确流程是( ) （2009年3月高考题）
A
B
C
D
D
非选择题：
1．小黄要在窗门边的横木条下安装一盏节能灯用于照明，电线已经绕在横木条上（如甲所示）。图乙、图丙是工具和材料，图丁是常规连接的灯座和电线。（2008年会考题）
小黄设计“电线接上灯座”的部分操作流程图如下，请你在答卷Ⅱ虚线框内将操作流程图补充完整。
断开电源
剥线
拧开灯座盖
拧上灯座盖
导线穿过灯座盖
两股导线打结
连接导线与接线柱
2、如图(a)~(e)所示为普通台扇待装配的零部件，图(f)~(h)为装配过程的部分示意图（2009年3月高考题）
(1)请根据示意图画出装配(a)~(e)所示零部件流程方框图
(2)该装配流程中各步骤之间的时序具有 (填“可”或“不可”)颠倒的特征。
后网罩
后网罩固定螺母
风叶
风叶固定螺母
前网罩
会考考试内容及要求
主 题 考试内容 考试要求
流程与设计 流程的含义与意义 a
时序、环节 a
流程对生产、生活和工作地意义 b
常见的流程的表达方式 c
简单流程图分析和绘制 c
流程设计应考虑的因素 c
流程设计的基本步骤 a
简单流程的设计 c
流程优化的主要内容以及意义 b
流程优化与设备、材料之间的关系 b
流程优化过程所应考虑的主要问题 c
1 、小李准备用密度板制作一条小板凳，小板凳主要由凳面、两块侧支撑板和前后两块紧固板组成(如图所示)。小李设计制作流程如下：请写出制作简易书架的的流程。
课 后 作 业
1、实践操作题：小明家装修要安装电感式日光灯，以下是日光灯的安装电路图（图甲）和要用到的材料（图乙）请为小明设计安装日光灯的操作流程图
课 后 作 业
图乙：镇流器
图乙：日光灯灯管和灯管架
图乙：启动器\起辉器
图甲：日光灯安装电路图
