通用技术高三一轮复习 流程与设计

(共25张PPT)
流程与设计

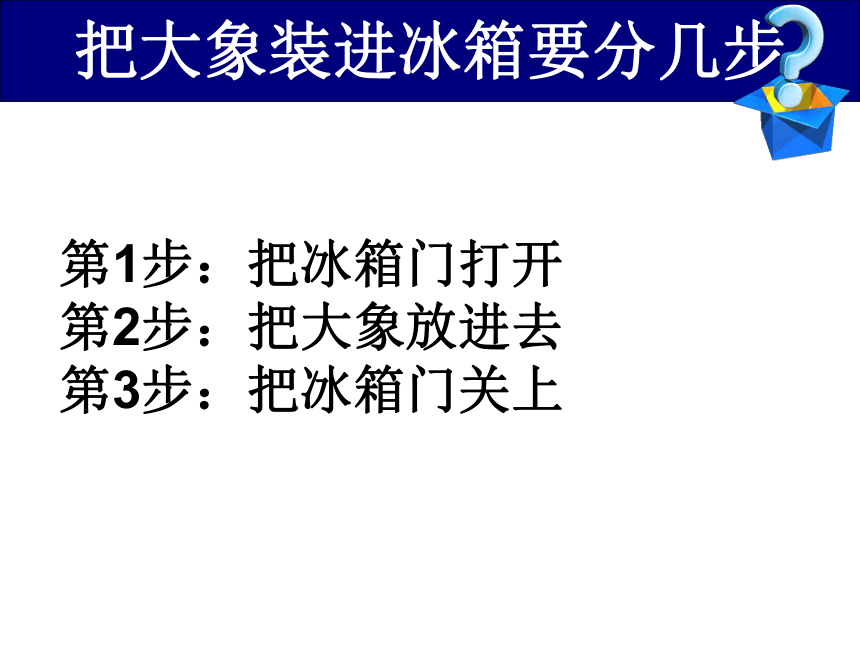

第1步：把冰箱门打开 第2步：把大象放进去 第3步：把冰箱门关上
把大象装进冰箱要分几步

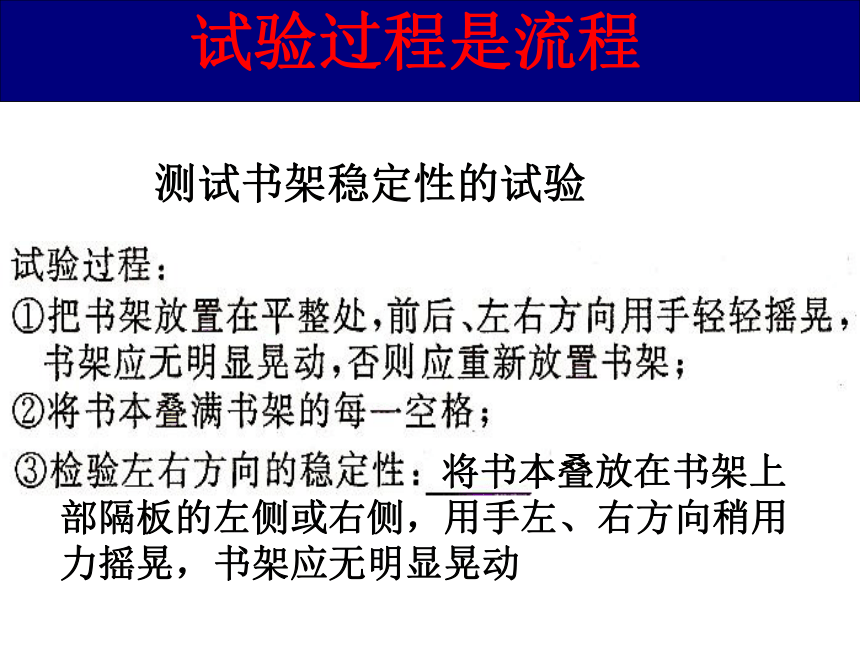

测试书架稳定性的试验
将书本叠放在书架上部隔板的左侧或右侧，用手左、右方向稍用力摇晃，书架应无明显晃动
试验过程是流程

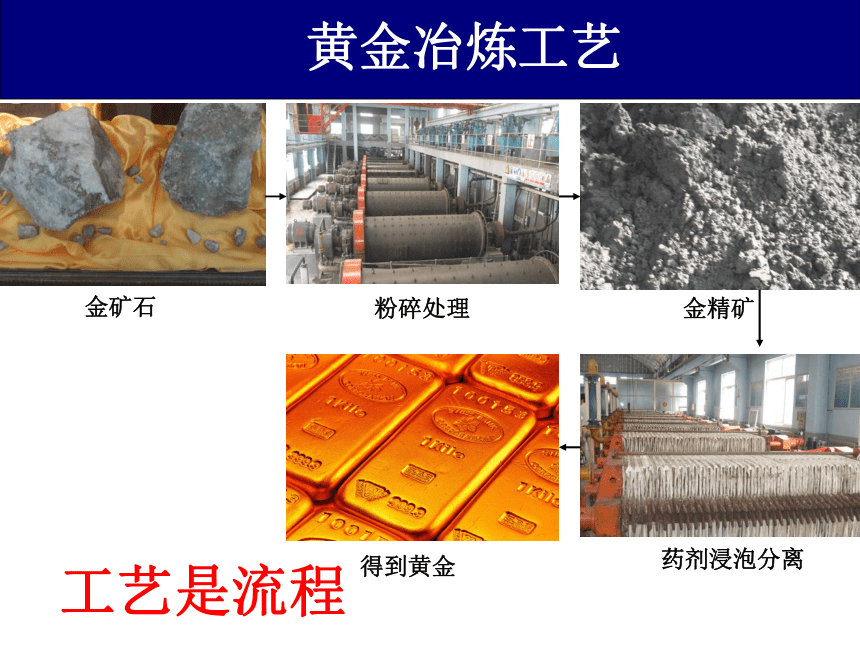

金矿石
粉碎处理
金精矿
药剂浸泡分离
得到黄金
工艺是流程
黄金冶炼工艺
设计的一般过程
1、发现与明确问题
2、制定设计方案
4、测试评估优化
3、制作模型或原型
5、产品的使用和维护
设计的过程是流程
系统分析的一般步骤是流程
系统分析的一般步骤
明确问题
设立目标
收集资料
制定方案
分析计算
评价比较
检验核实
作出决策

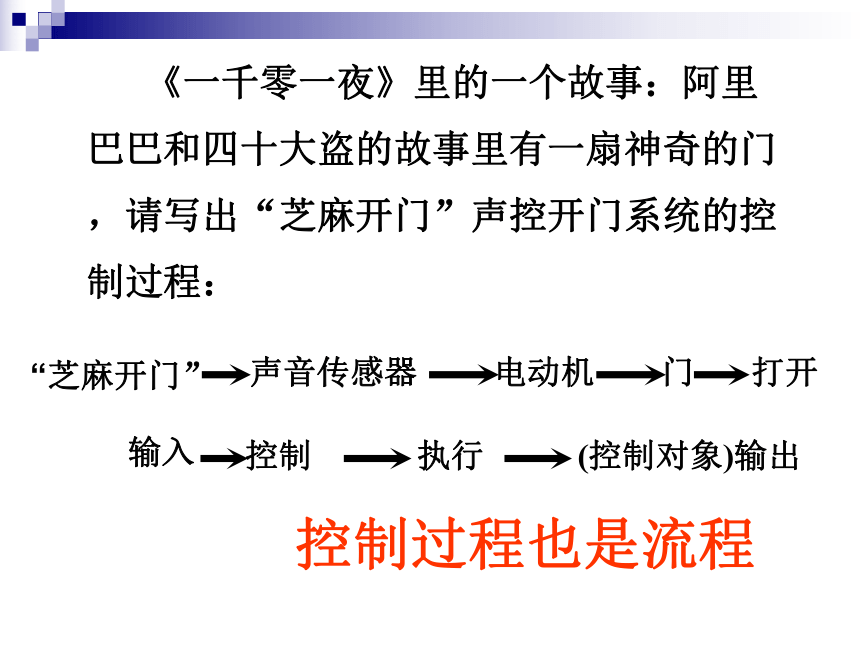

《一千零一夜》里的一个故事：阿里巴巴和四十大盗的故事里有一扇神奇的门，请写出“芝麻开门”声控开门系统的控制过程：
“芝麻开门”
声音传感器
电动机
门
打开
控制过程也是流程
输入
控制
执行
(控制对象)输出

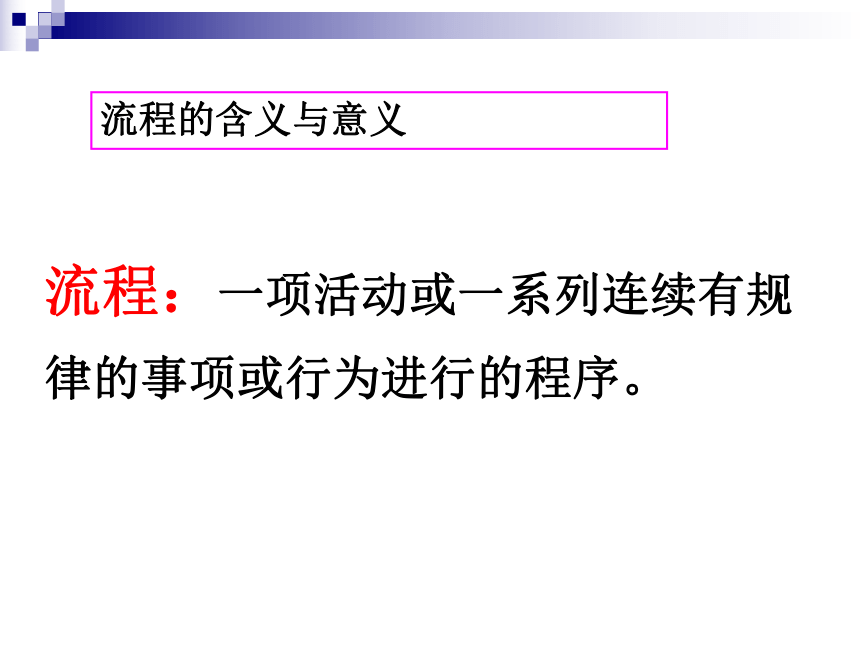

流程：一项活动或一系列连续有规律的事项或行为进行的程序。
流程的含义与意义　　　
流程的含义与意义　　　

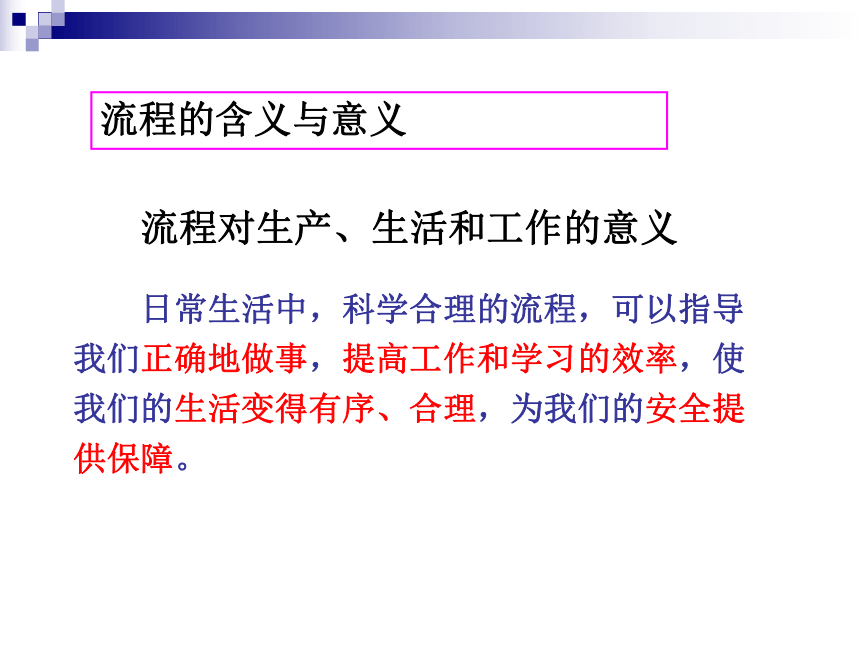

流程对生产、生活和工作的意义
日常生活中，科学合理的流程，可以指导我们正确地做事，提高工作和学习的效率，使我们的生活变得有序、合理，为我们的安全提供保障。
1、文字表达
2、表格表达
3、图示表达
4、模型表达
5、动画演示
流程图的表达方式
简单的流程图　　　　
环节：根据某种逻辑，将一项活动分为若干小的过程。
如果给环节找一个同义词，它可以是？
环 节
阶段、步骤
环节、时序　　　　
浙江省奥运火炬传递行程
温州
占旭刚
第一棒
宁波
绍兴
杭州
嘉兴
以上流程表达有没有问题，为什么？
时序：时间上的先后顺序
有些步骤之间的时序是可颠倒的，
有些是不可颠倒的。（试举例）
时 序
时序的表现形式有哪些？
时间、数字符号
穿上衣与穿裤子、穿鞋子与穿袜子
划线
刨平五块板料的锯割面
钉接紧固板与侧面支撑板
表面油漆修饰
小李准备用木板制作小板凳，小板凳主要由凳面、两块侧支撑板和前后两块紧固板组成(如图)。
他设计制作流程如下：
分析该流程，找出遗漏的环节，并画出完整的流程图。
划线
刨平五块板料
的锯割面
钉接紧固板
与侧面支撑板
表面油
漆修饰
锯割
凳面与支撑
板钉接
打结
把电线穿过灯座上盖的圆孔
两线头用螺丝钉固定在灯座下半分部的接线柱上
流程的设计核心是要依据事物的内在属性和客观的变化规律，科学地确定时序和环节。
流程的设计
流程设计中的基本因素　　
基本因素
材料、工艺、设备
人员、资金、环境
应用题 请以木材为材料为自己设计一个多功能笔筒，设计要求：
A.笔筒尺寸:长度≤300mm,宽度≤200mm,高度≤110mm;可容纳20只笔；
B.稳定性：放满钢笔，不翻倒。
(1) 画出设计草图（应体现长、宽、高和连接方式，可用文字说明）。
(2) 根据草图，说出设计的笔筒的三个特点。
(3) 请补充完整下列的加工流程图。
……
取料
成型
取料
锯割
刨削
连接
成型
划线
流程的优化可以根据不同的目标有所测重，主要有工期优化、工艺优化、成本优化、质量优化、技术优化等。
流程的优化
流程优化的主要内容　　
小明和小李准备去一个小山坡植树，离小溪约5min的路程，两人准备好一株小树和小水桶、锄头、三根固定用的小竹竿、若干细绳等工具。出发前，小明和小李对植树的流程进行如下初步设计，请你根据你所学的知识，对这个流程进行优化，并画出流程图。
小明扶小树，小李培土
小李挖树坑
小明提水
小李用小竹竿
对小树固定
浇水
小李挖树坑(9min)→小明扶小树，小李培土(12min)→小明提水(10min)→小李用小竹竿对小树固定(7min)→浇水(5min)
做：平时要积极地参加实践课，多动手操作。
看：要学会仔细观察生活
想：要有丰富的想象力，可以试着画出各个环节的草图。
解决流程类题目的方法
流程广泛存在于生活生产中
环节
时序（是否可颠倒）
流程的设计与优化（解题方法）
小 结
我国古代中医经过长期的实践，总结出了一套比较科学的诊断工作流程：望诊－>闻诊－>问诊－>切诊－>处方；但是现在，中医的诊断也借助西医的物理检验技术来加强中医的诊断准确度，这样的流程优化主要是属于（ ）：
A 工期优化 B 技术优化
C 成本优化 D 质量优化
流程与设计 流程的含义 I
流程的意义 I
时序、环节 II
阅读简单流程图 II
绘制流程图 II
分析流程设计应考虑的因素 II
简单流程的设计 II
流程优化的主要内容 II
流程优化的所应考虑的主要问题 I
对生活或生产简单流程进行优化 II
技术高考要求
