结 构 与 流 程
山东省肥城市第一高级中学-----冉建祥

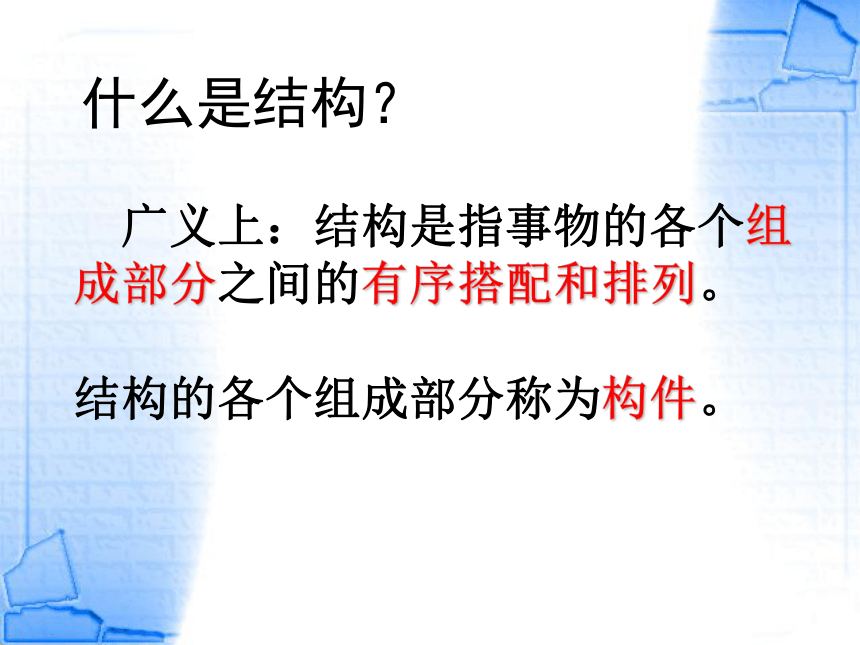

什么是结构？
广义上：结构是指事物的各个组成部分之间的有序搭配和排列。
结构的各个组成部分称为构件。

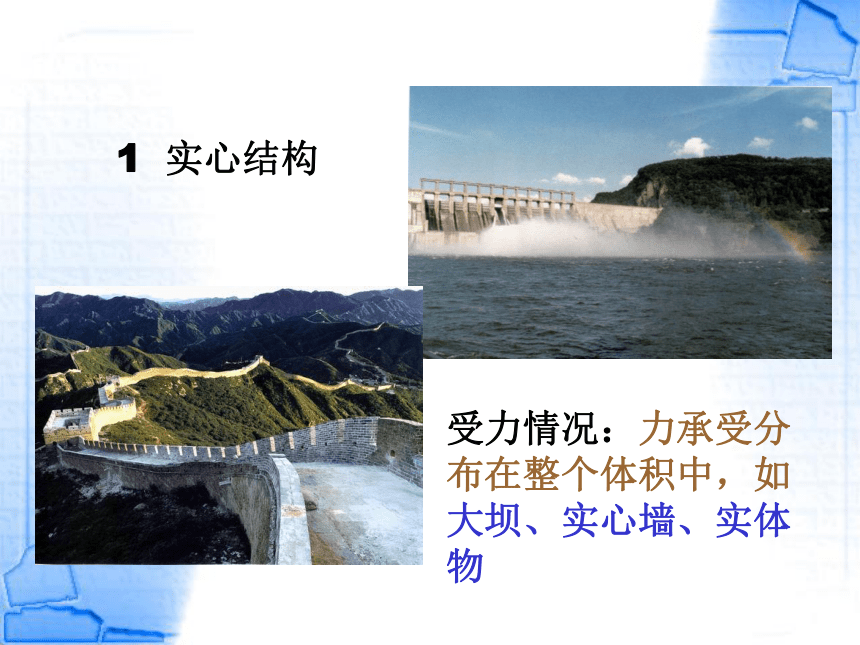

1 实心结构
受力情况：力承受分布在整个体积中，如大坝、实心墙、实体物

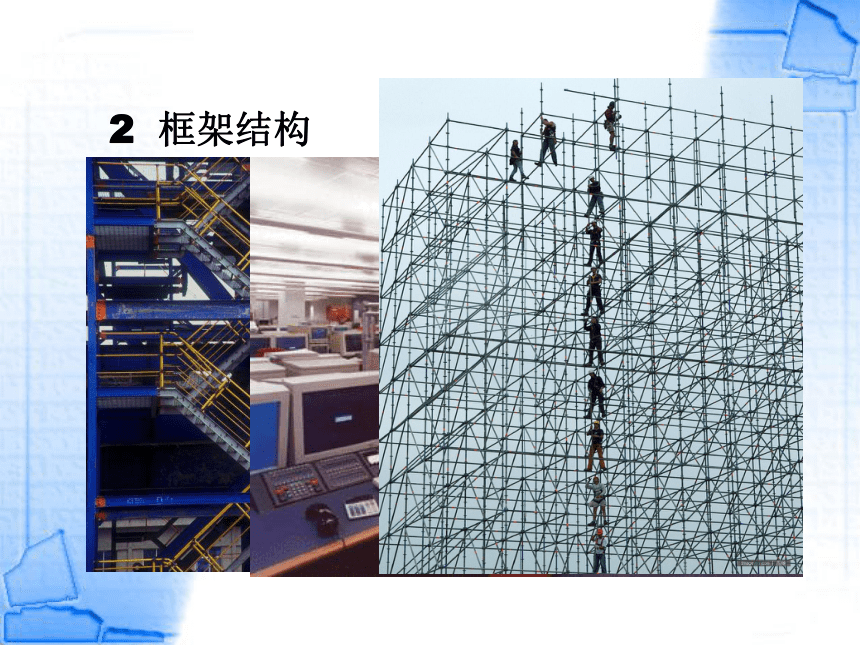

2 框架结构
受力情况：空间框架体。如铁塔架，脚手架，建筑框架体。

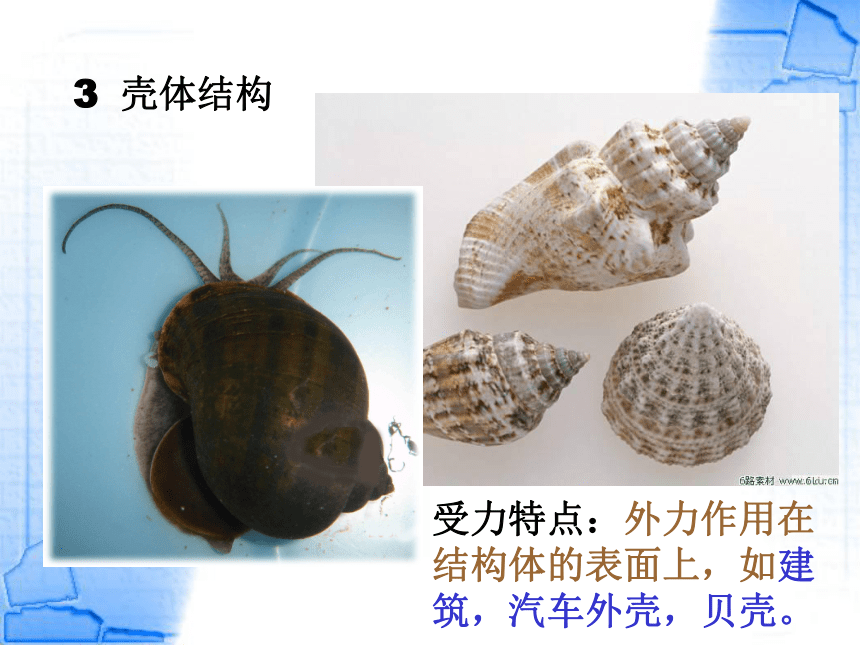

3 壳体结构
国家大剧院在建设中
受力特点：外力作用在结构体的表面上，如建筑，汽车外壳，贝壳。

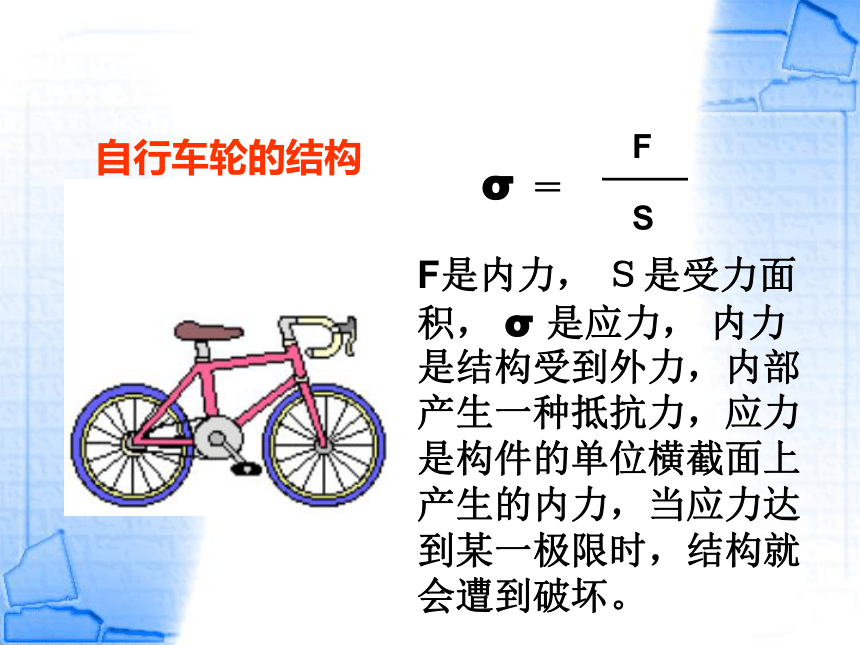

自行车轮的结构
F
S
F是内力， Ｓ是受力面积， σ 是应力， 内力是结构受到外力，内部产生一种抵抗力，应力是构件的单位横截面上产生的内力，当应力达到某一极限时，结构就会遭到破坏。
σ ＝

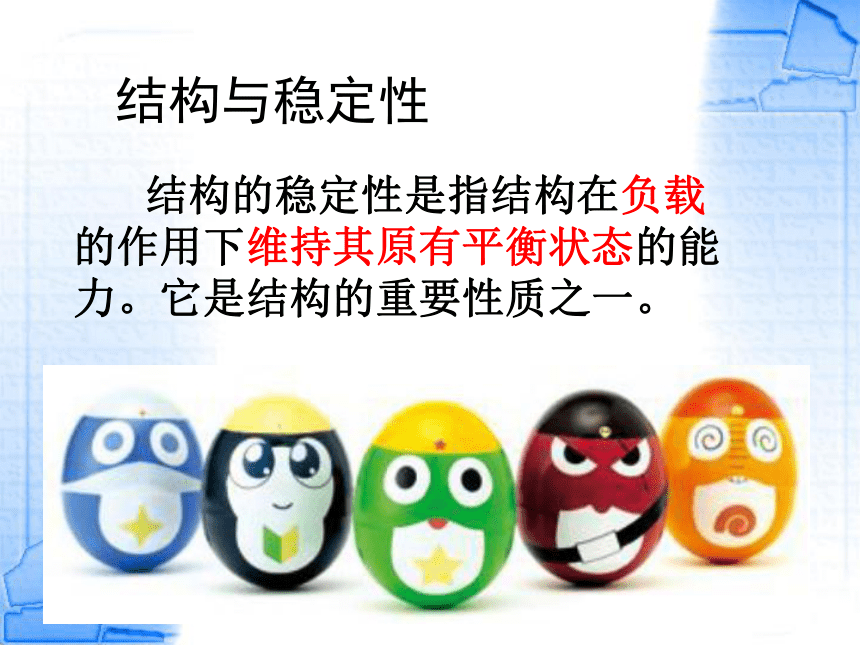

结构与稳定性
结构的稳定性是指结构在负载的作用下维持其原有平衡状态的能力。它是结构的重要性质之一。

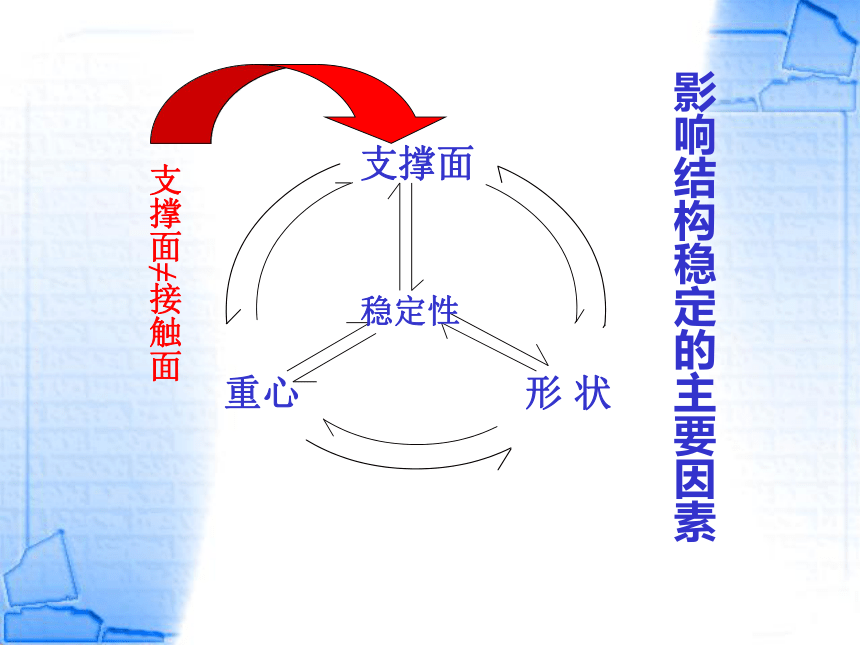

稳定性
支撑面
重心
形 状
支撑面≠接触面
影响结构稳定的主要因素

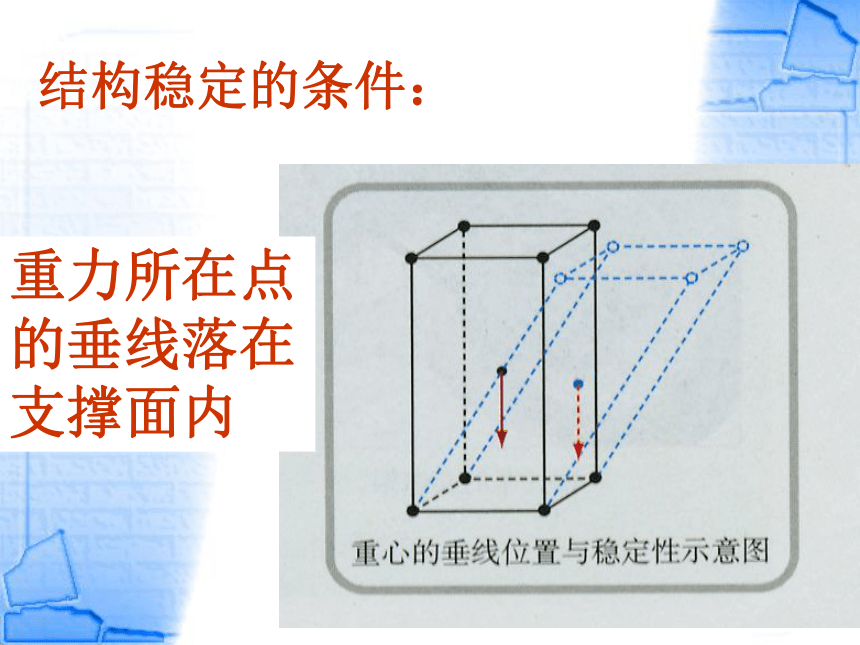

重力所在点的垂线落在支撑面内
结构稳定的条件：

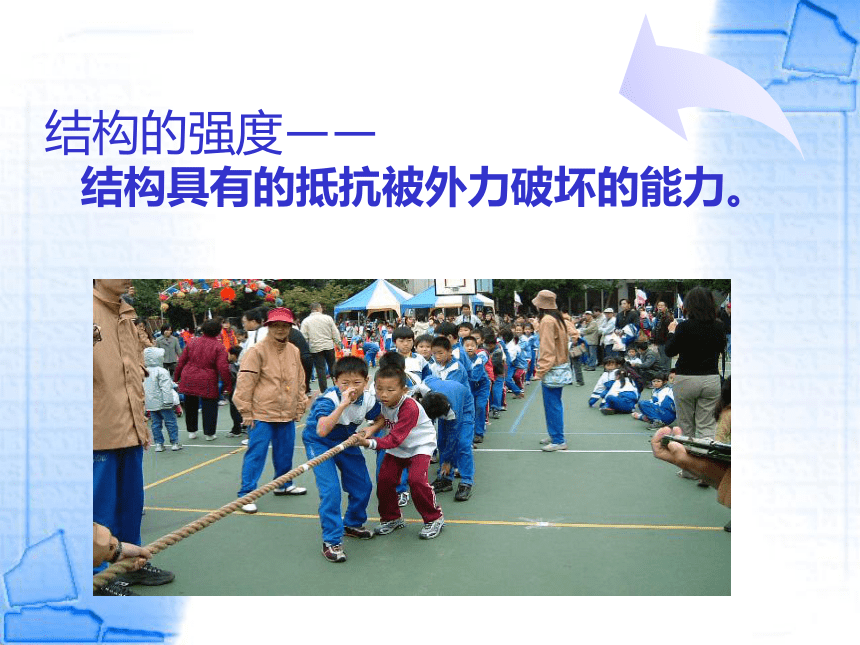

结构的强度——
结构具有的抵抗被外力破坏的能力。

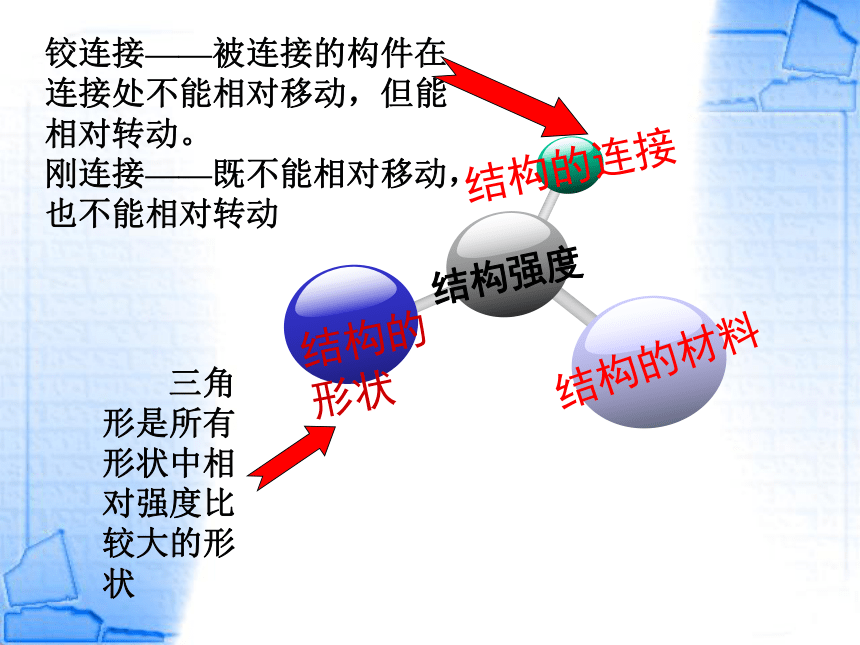

结构强度
结构的连接
结构的形状
结构的材料
铰连接——被连接的构件在连接处不能相对移动，但能相对转动。
刚连接——既不能相对移动，也不能相对转动
三角形是所有形状中相对强度比较大的形状

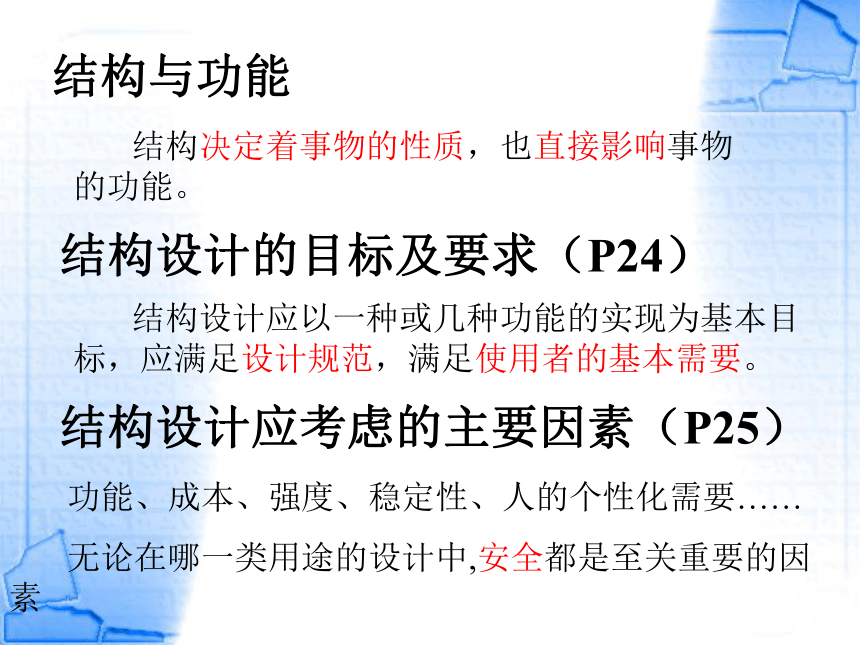

结构与功能
结构决定着事物的性质，也直接影响事物的功能。
结构设计的目标及要求（P24）
结构设计应以一种或几种功能的实现为基本目标，应满足设计规范，满足使用者的基本需要。
结构设计应考虑的主要因素（P25）
功能、成本、强度、稳定性、人的个性化需要……
无论在哪一类用途的设计中,安全都是至关重要的因素
①设计项目——②设计要求——③设计分析——④设计方案——⑤呈现草图
（如：设计相框、雨伞架、垃圾桶、鞋柜、衣架、笔桶等）
简单结构的设计过程:
例题
下列物体中，哪个属于实体结构（ ）
A、电灯泡 B、乒乓球
C、橡皮擦 D、篮球
我国塔式建筑的结构一般都是由上到下越来越大，这主要是考虑它的（ ）
A、强度 B、美观性
C、稳定性 D、经济性
例题
摩托车事故中驾乘人员死亡的70%以上都是没有戴头盔或者是头盔质量不合格造成的.质量合格的头盔能有效保护人的头部,是因为( )
A、合格头盔制作优良，戴在头部空隙小，与头部形成一个整体，是一个坚固的实体结构。
B、合格头盔的密封性好，里面的空气能起到缓冲撞击的作用。 C、合格头盔是一个良好的壳体结构，坚硬的壳体能有效保护头部。
D、合格头盔视野清晰，可以帮助车主避免交通事故的发生。
例题
可以用受力结构的稳定性来解释的事实是（）
A、魁北克大桥的坍塌
B、拔河的绳子断裂
C、鸡蛋在某种情况下可以承受很大的外力
D、停在路边的自行车被风吹倒
例题
在自行车家族中，有性能各异的不同车型。如装有辅助小轮的童车、双梁载重车、弯梁女式车等，这些特殊功能的实现，是因为设计者改变了：
A、车的自重 B、车的材料
C、车的结构 D、车的大小
例题
在简易相框的设计与制作过程中,下列说法不正确的是( )
A、简易相框的设计与制作需要考虑造型、材料、稳定性和强度等方面
B、用木条做相框时，木条之间的连接可以采用普通文具胶水连接
C、支架的设计需要考虑支架的支撑形式、支架构件截面形式及连接等
D、根据不同的设计方案，相框与支架间可以采用铰连接或固定连接
例题
下雨天同学们都带雨具到教室，但没有地方放，请你设计一个“雨具架”用于放雨伞。
要求：1、结构简单、稳固、易于制作
2、便于摆放在教室中；价格低廉
设计内容：1、用草图及文字说明设计方案
2、说明选用的材料、结构、连接方式
3、说明作品的特点
流程的含义
流程是一系列连续有规律的活动，这些活动以确定的方式发生或执行，导致特定结果的实现。
流 程
时序是时间上的先后顺序。时序有可颠倒的，也有不可颠倒的
环节：把完成某个具体目标、组成某项生产或某个活动过程的若干阶段或小的过程称为环节。
流程的表达
流程图是多种多样的，有文字、表格、图示、模型、动画等。为了使流程的描述清晰可见，我们一般采用方框流程图来表达流程。
选料
豆腐
浸豆
磨浆
过滤
点浆
煮浆
包浆
豆浆
豆腐花
流程的意义（P45）
日常生活中，科学合理的流程，可以指导我们正确地做事，提高工作和学习的效率，使我们的生活变得有序、合理，为我们的安全提供保障，减少生活中的盲从。
工农业生产中，运用科学合理的流程可以有效地组织生产、提高生产效率、保证产品质量、保证安全生产、保护环境。
流程设计的目标与要求
提高工作质量
工作、生活
节约时间
提高工作效率
……
提高质量
生产活动
安全生产
提高效率
……
节省资源
提高经济效益
提高管理水平
分析基本因素
具体考虑的因素：材料、工艺、设备
　　 人员和资金、环境
总体考虑的因素：流程的设计要研究内在
属性和规律
确定目标，明确任务
分析基本因素
确定时序，划分环节
画出流程图
结束
修改方案
是
否
达到要求？
流
程
设
计
的
步
骤
流程的优化及其目的
流程的优化：在设计和实施流程的过程中，经
常需要进行不断的修改和完善，
这种对流程修改的过程。
目的：提高工作效率、降低成本、降低劳动强
度、节约能耗、减少环境污染、保证安
全生产等。
1、工期优化：（制作台灯的工期优化）
2、工艺优化：（法兰加工工艺优化）
3、成本优化：（配送路线安排的成本优化）
4、技术优化：（银行自动取款机的发明）
5、质量优化：（洗衣流程的优化）
流程的优化的内容
流程的优化的内容
⑶人员技术水平的提高。
⑴内部条件：对流程内在机理的深入了解。
（例：对洗涤原理的了解，就会在流程中安排两次 漂洗）
⑵外部条件：流程优化要建立在“设备”、“材料”、“工艺”水平提高的基础上。
（例：只有在具备锻压设备时，才可能将法兰盘的加工改为少量切削加工）
对一个流程的优化，可以是整体的全面优化，也可以是对某一个指标进行优化。经常会有这样的情况发生：某一个指标得到了优化，而使另外的指标下降了。比如，技术优化，可能使成本提高。成本优化了，也可能使质量下降。因此，在进行流程优化时，要综合平衡，以取得整体优化的成效。
流程优化过程所应考虑的主要问题
例题
下面关于流程中环节和时序的说法正确的是（ ）
A、任何流程环节的先后顺序都是可以调整的
B、任何流程环节的先后顺序都不能调整
C、有的顺序可以调节，有的不可调
D、环节多的流程才能够调整
例题
下列不属于流程优化内容的是（ ）
A、成本优化 B、技术优化
C、工艺优化 D、服务优化
流程设计应该考虑的基本因素是（ ）
A、流程的环节 B、流程的时序和环节 C、流程是否已优化 D、事物活动的内在属性和规律
例题
我国古代中医经过长期的实践，总结出了一套比较科学的诊断工作过程，望诊 闻诊 问诊 切诊 处方；但是现在，中医的诊断也借助西医的物理检验手段来加强中医的诊断准确度，这样的流程优化属于（ ）
A、工期优化 B、技术优化
C、成本优化 D、质量优化
例题
周日小明的父母都出门了，在家需要做以下家务：洗衣机洗衣1小时；用热水洗碗15分钟；写作业30分钟；电热水壶烧开水15分钟；拖洗地板15分钟；读报15分钟，你认为应该怎样安排这些事务才最合理。
（1）请用画出方框流程图；算出你所用的总时间
（2）请说出合理安排流程对生活的意义？（2点以上）
例题
交学费的流程图如下图所示。如果为了提高效率，使用信用卡对该流程进行优化，请画出优化后的流程图。这属于什么方面的优化？
家里取出现金
班主任将全班的学费交到学校
学校会计将学费交到银行
交到班主任处
家里取出现金
银行自动从信用卡中代扣学费到学校帐户
存入信用卡
洗衣、煮饭与烧菜的流程安排
用全自动洗衣机洗衣服要1小时，用电饭锅煮饭要30分钟，烧菜需要40分钟，吃饭需要20分钟，看报纸需要10分钟，如果每项工作依次做，需要2小时40分钟，而换一种流程，把洗衣、煮饭与烧菜这三项工作交替进行，就可以收到事半功倍的效果。
如果是你，将如何安排？
图示法表达，总共用时70分钟
洗衣服(1小时)
烧菜(40分钟)
煮饭(30分钟)
吃
饭
(20
分
钟)
看报纸
(10分钟)
谢谢同学们！
