一、设计表现图

(共24张PPT)

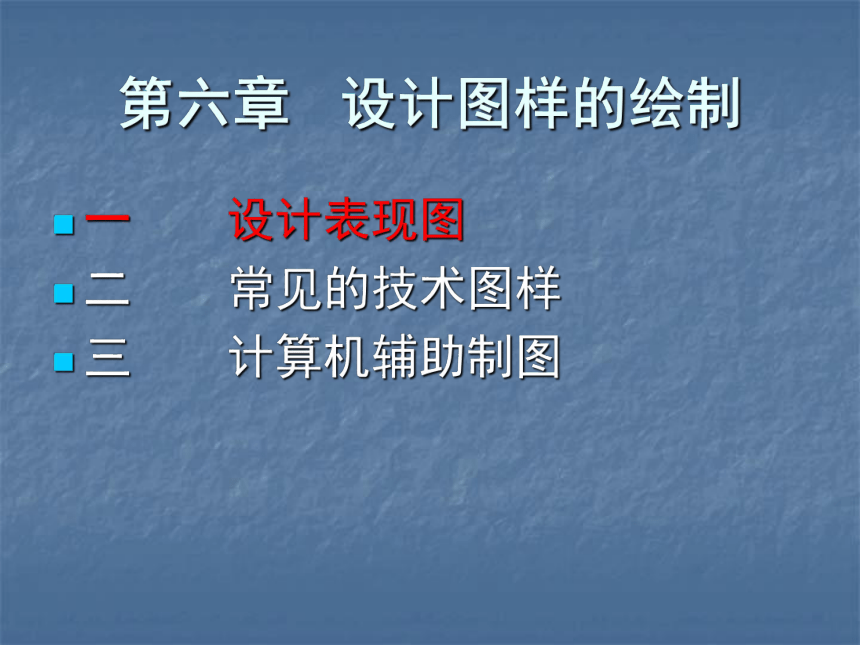

第六章 设计图样的绘制
一 设计表现图
二 常见的技术图样
三 计算机辅助制图
6.1 设计表现图

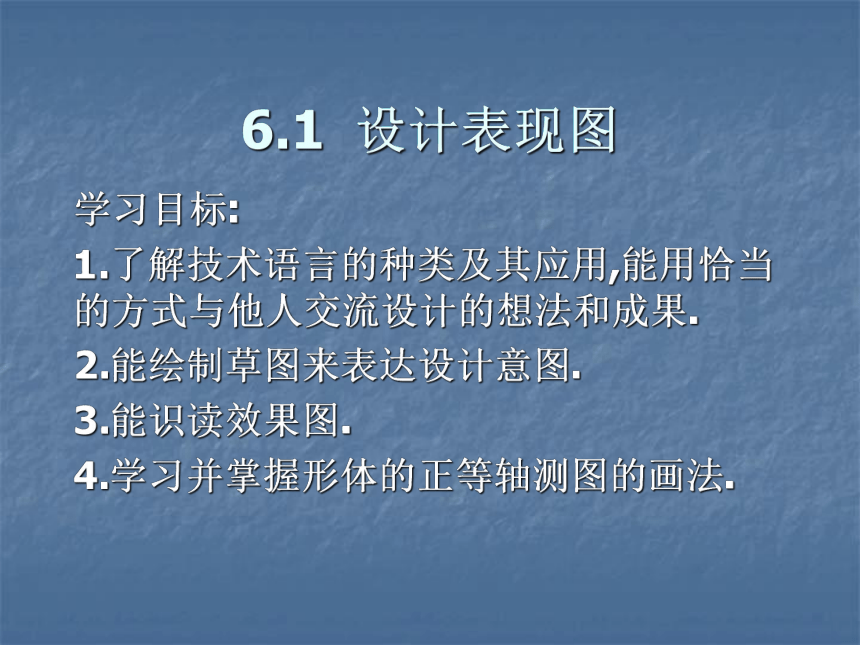

学习目标:
1.了解技术语言的种类及其应用,能用恰当的方式与他人交流设计的想法和成果.
2.能绘制草图来表达设计意图.
3.能识读效果图.
4.学习并掌握形体的正等轴测图的画法.
（1）、什么是语言：
1.技术语言的种类与应用
它是人们用于相互交流和表达的工具。

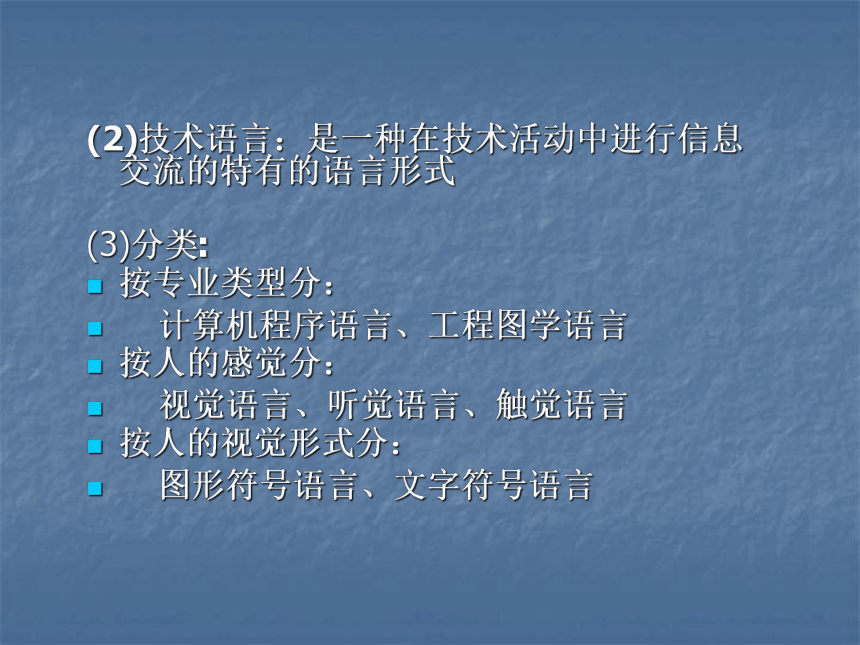

(2)技术语言：是一种在技术活动中进行信息交流的特有的语言形式
(3)分类:
按专业类型分：
计算机程序语言、工程图学语言
按人的感觉分：
视觉语言、听觉语言、触觉语言
按人的视觉形式分：
图形符号语言、文字符号语言

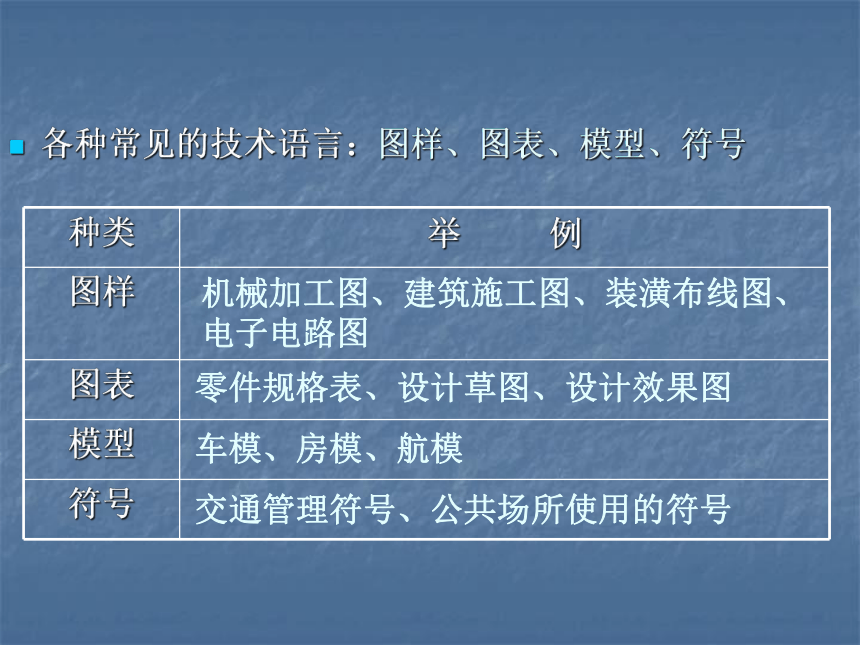

各种常见的技术语言：图样、图表、模型、符号
种类 举 例
图样
图表
模型
符号
机械加工图、建筑施工图、装潢布线图、电子电路图
零件规格表、设计草图、设计效果图
车模、房模、航模
交通管理符号、公共场所使用的符号
(1)图样——在工程技术中最常用的一种表达、交流工具。
(4)符号、标志（演示交通标志图 ）
——在交通、广告上用的很多。
其他技术语言
口头语言、
计算机演示、(动画演示“嫦娥一号”发射过程)00
网络语言等等
（3）. 技术语言的特点
言简意赅、通俗直观、规范统一
(4)不同技术语言适用范围及特点
技术语言种类 适用范围及特点
口头语言
图样
图表
计算机演示、
网络语言
生动形象、灵活、开放，适用于远程交流
非正式、即时交流
呈现复杂产品的设计方案和对设计进行详细说明（规范、直观、准确）
比较方案
2. 草图的绘制
(1)徒手绘图:
第一步:掌握正确的握笔姿势
第二步:徒手画线练习
第三步:提高对笔的控制能力
(2)网格徒手图:
要领: 与地面垂直的线垂直画，与地面平行的线按网格的斜线画，同时以网格的小格来确定物体的比例。
(3)基本图形的画法:
画圆
画圆柱体
画立方体
画圆锥体
直线与曲线的连接
构思草图是以具体图形把想法表现出来
设计草图是经过整理、选择、修改、和完善的草图
(4)草图的分类
（5）草图绘制的步骤
①、选用合适的笔来画图（2H铅笔）
②、在方格纸上按照构思好的设计方案，画出产品的外观比例关系。
③、在准备好的透视网格纸上，画出产品的透视线，先画淡一些，等画完图形后，再描深轮廓。
④、画产品的中间调子，注意色彩过渡自然。
二 三 四
⑤、细致描画产品的亮部及高光部位。
⑥、描绘产品放置平面上的阴影，突出形体的体积感和质量感。
五
六
3.透视效果图的识读
效果图更能真实地表现产品的式样、材质和空间效果。
从效果图上注意把握产品的形态、功能和特征，了解产品的外观上的实际比例关系和色彩搭配及材质感。
4.正等轴测图
正等轴测图是一种可以表现物体三维结构特征的图形。接近于人们的视觉习惯，形象、逼真，富有立体感。
(1)平面结构形体的正等轴测图的绘制
A.根据形体特征，确定长(X)、宽(Y)、高(Z)等三轴在图纸上的位置。
B.沿着上述三轴分别量出物体的长、宽、高的尺寸，画出长方体的轴测图。
C.根据长度方向、高度方向的尺寸，画出左上角斜切面。
D.根据长度方向、宽度方向的尺寸，画出左前方斜切面，完成全图。
正等轴测图画法
1.作XYZ坐标轴
2.画出长方体的轴测图
3.画出左上角斜切面
4.画出左前方斜切面
(2)圆的正等轴测图的绘制
课堂练习
P119----2.3.4
水平圆正等轴测图的画法
上一级
四心法近似画法
（辅助圆求八点）
y
x
x1
y1
z1
