(共43张PPT)

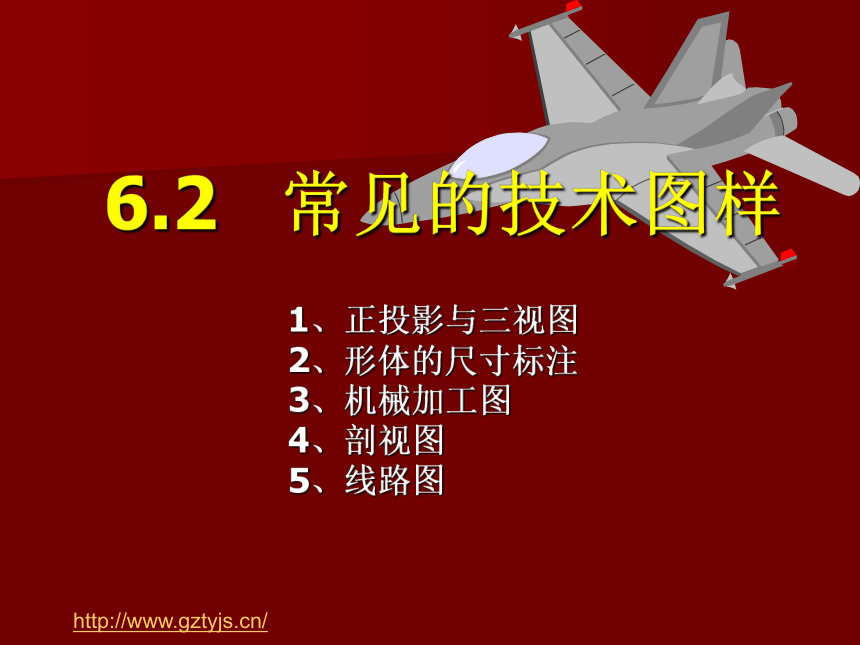

6.2 常见的技术图样
1、正投影与三视图
2、形体的尺寸标注
3、机械加工图
4、剖视图
5、线路图

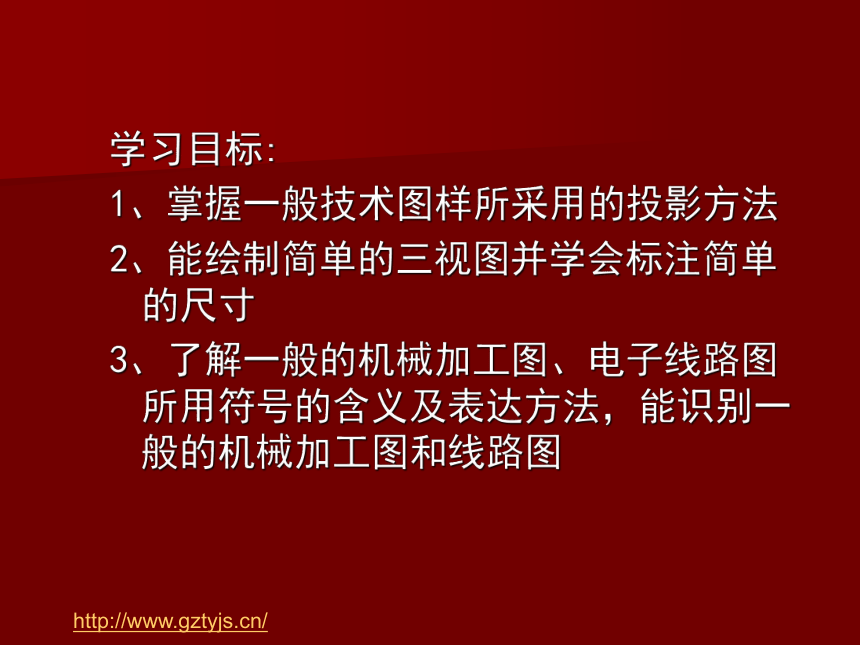

学习目标:
1、掌握一般技术图样所采用的投影方法
2、能绘制简单的三视图并学会标注简单的尺寸
3、了解一般的机械加工图、电子线路图所用符号的含义及表达方法，能识别一般的机械加工图和线路图
制图基础知识

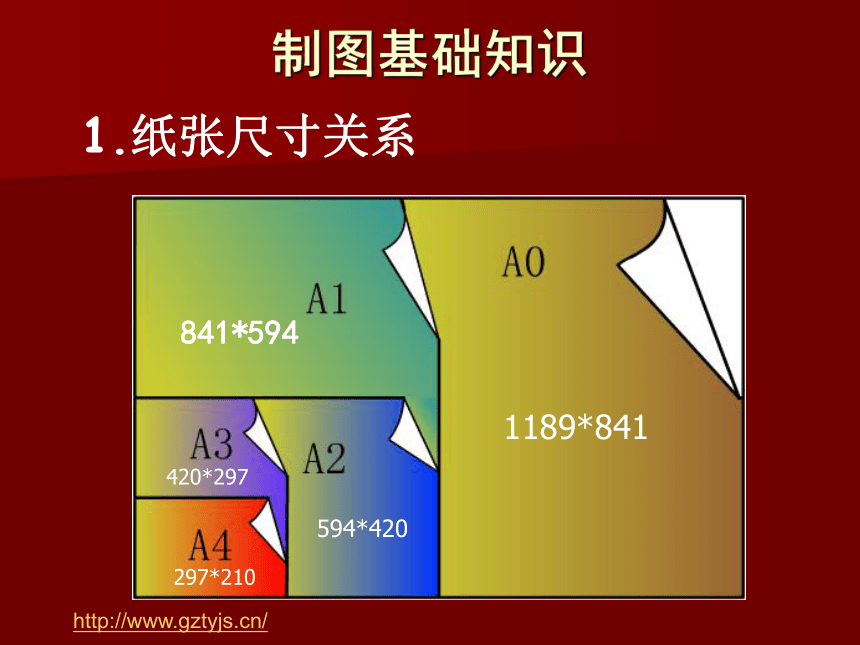

1.纸张尺寸关系
1189*841
841*594
594*420
420*297
297*210

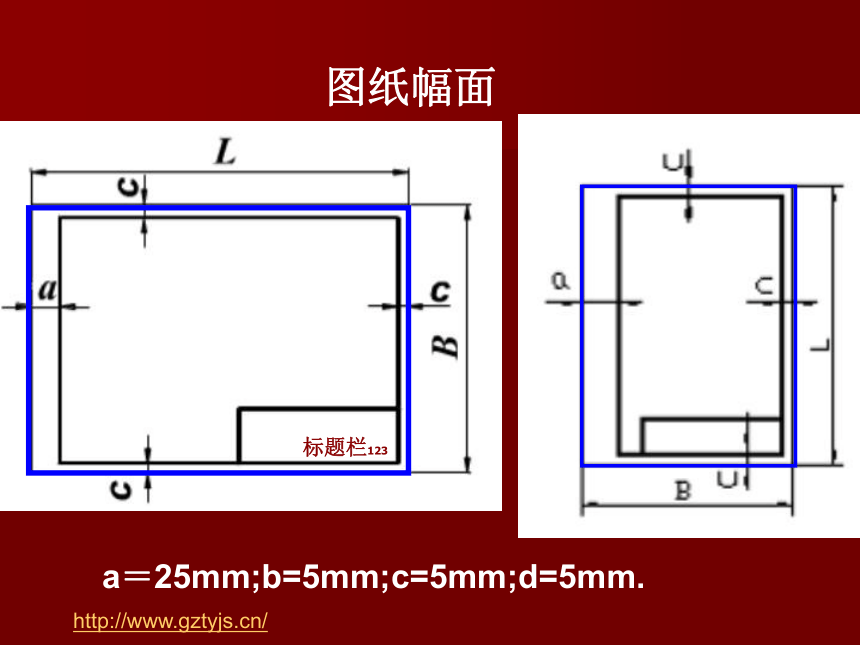

a＝25mm;b=5mm;c=5mm;d=5mm.
图纸幅面
标题栏123
2.部分作图工具介绍

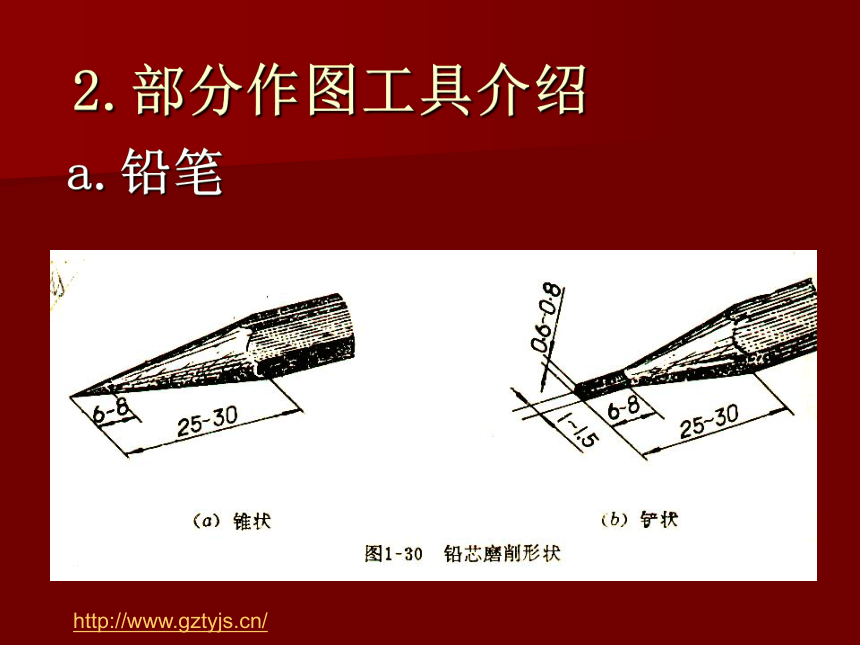

a.铅笔
b.绘图板
作用：绘图的垫板。
要求：表面光洁，左边为导边，必须平直。
1号----900*600
2号----600*450

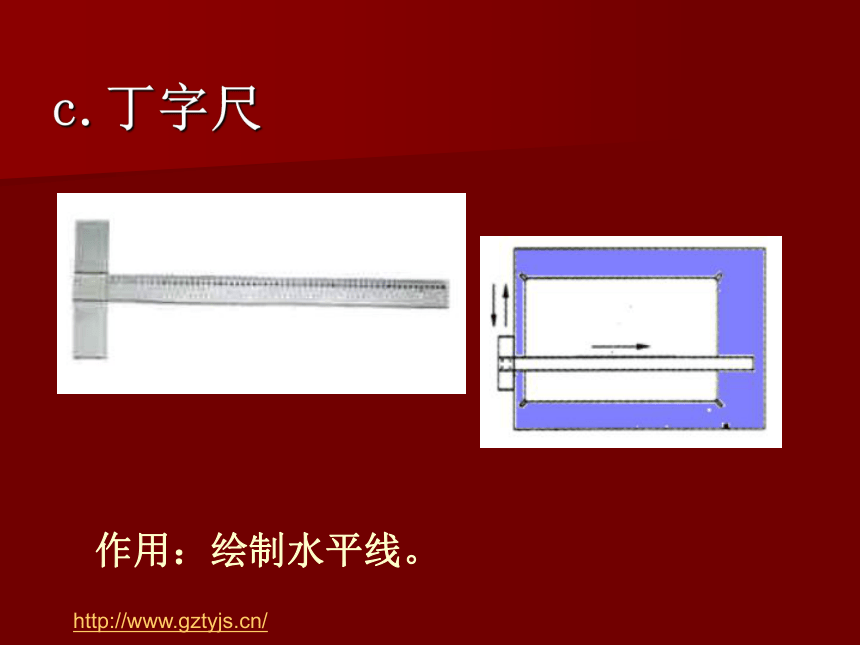

c.丁字尺
作用：绘制水平线。

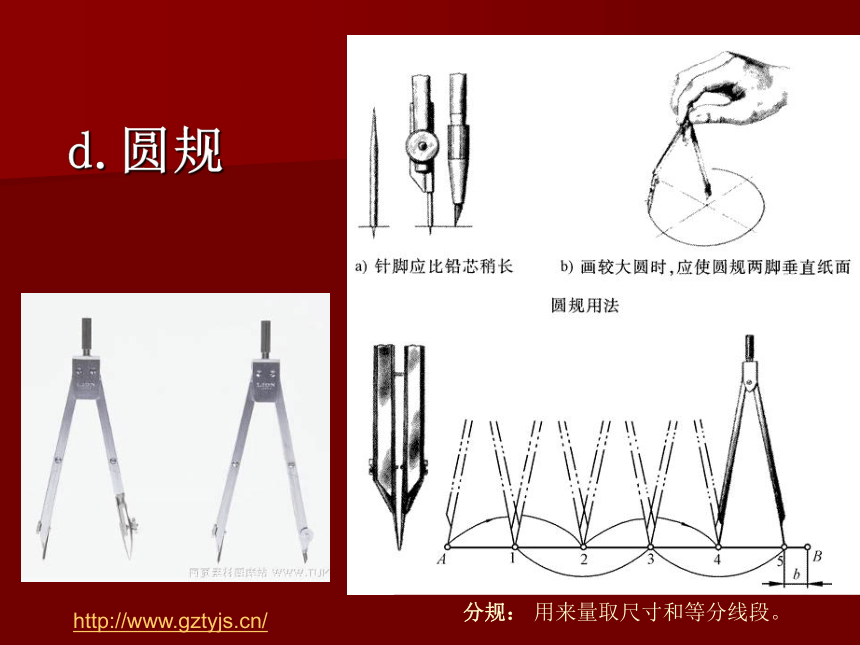

d.圆规
分规： 用来量取尺寸和等分线段。

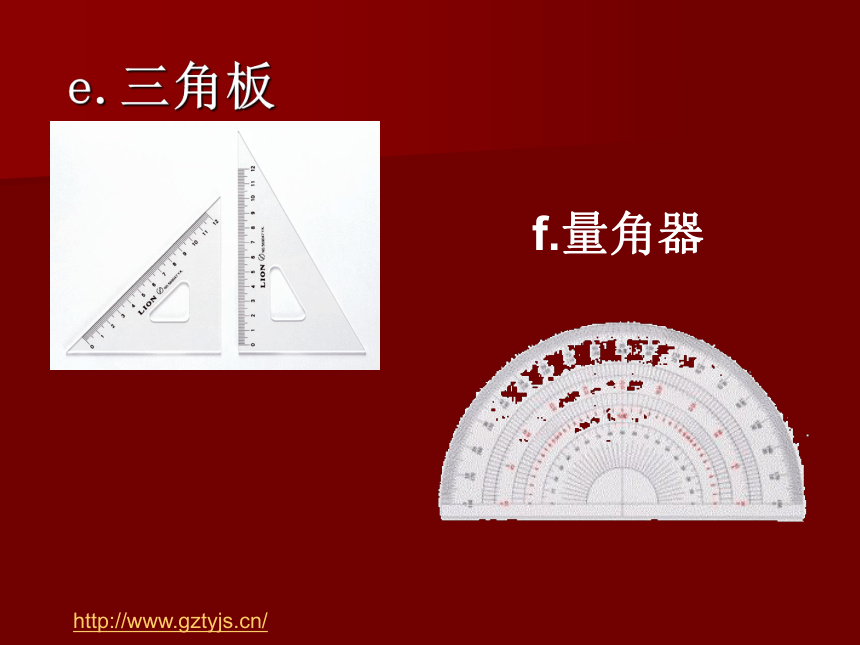

e.三角板
f.量角器

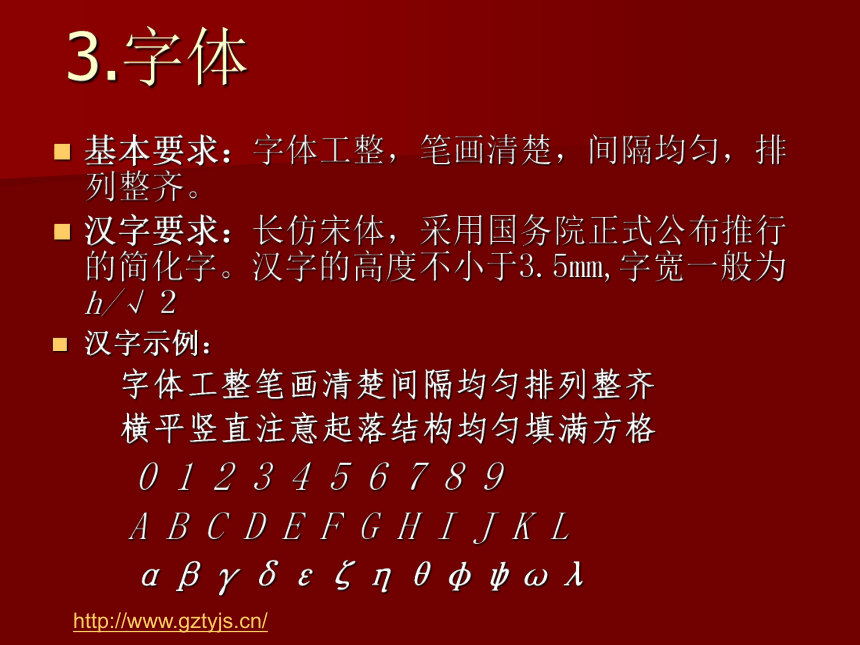

3.字体
基本要求：字体工整，笔画清楚，间隔均匀，排列整齐。
汉字要求：长仿宋体，采用国务院正式公布推行的简化字。汉字的高度不小于3.5mm,字宽一般为h/√２
汉字示例：
字体工整笔画清楚间隔均匀排列整齐
横平竖直注意起落结构均匀填满方格
0 1 2 3 4 5 6 7 8 9
A B C D E F G H I J K L
αβγδεζηθφψωλ

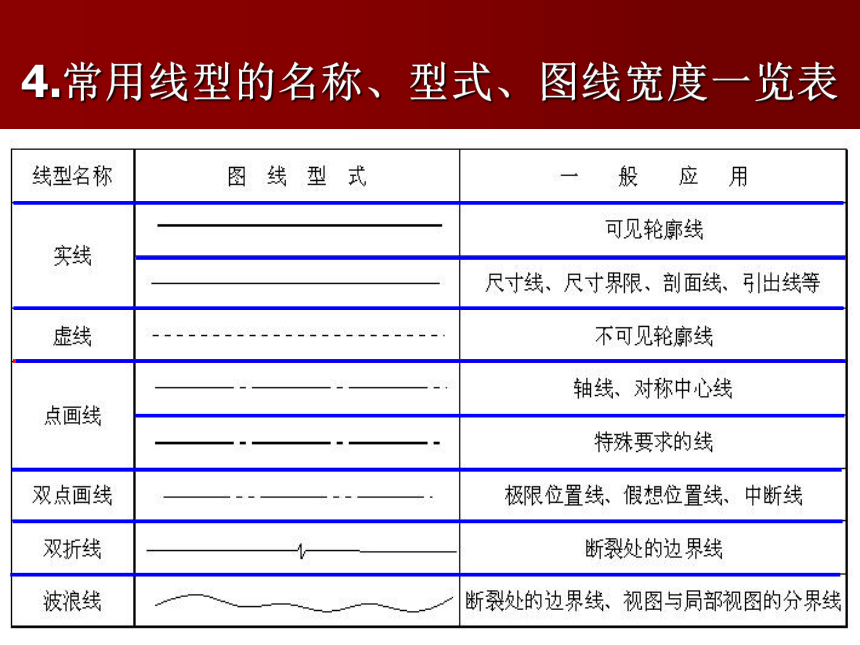

4.常用线型的名称、型式、图线宽度一览表

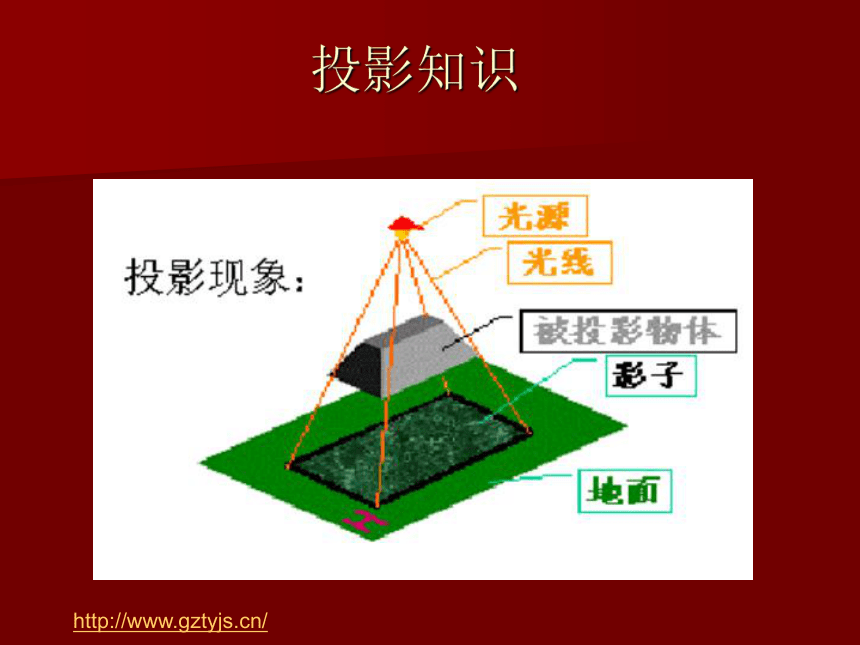

投影知识
工程图的规定画法
2、如何作空间点、线、面的投影？
一、正投影三视图
视图：以视线代替光线，按正投影法将机件向投影面投影所得的图形叫做视图。
常见视图
三视图
轴测图
1.三视图的形成
正面投影称为主视图,
水平投影称为俯视图,
侧面投影称为左视图,
统称为机件的三视图。
2. 投影关系
3. 三投影面体系
a.正面投影面，简称正立面 b.侧面投影面，简称侧立面。c.水平投影面，简称水平面。
——三投影面之间两两的交线，称为投影轴
——三根轴的交点Ｏ称为原点。
正立面
水平面
侧立面
形体的三视图
演示形体的三视三视图演示.exe图演示
4. 视图展开
模型房的构成特征为：
(1)由一个长方体和一个三棱柱共同构成，前后对称；
(2)在长方体的正中央开设门洞，其结构左右对称。
案例：模型房的结构与三视图
作图步骤：
(1)根据模型的尺寸，选择绘图比例为
1：1，使用A4号图纸(横放)，用H型铅笔画底图。
(2)在离图框底线100mm处，绘制一条XY线，作为主视图和左视图的底线。
(3)根据模型的尺寸，确定主视图的对称线(点画线)位置，画出主视图的轮廓。
(4)在主视图右下角处，画出一条与XY水平线成45‘角的斜参照线。
(5)在XY线以下10mm处，画出俯视图的背面投影，再依据45’角的斜参照线确定左视图上背面投影的位置。
(6)根据模型的全高，画出模型顶线作为水平构造线。
(7)从主视图画垂线，完成俯视图轮廓。
(8)根据模型前后对称特征，在俯视图中确定模型房屋脊的位置。
(9)依据45‘斜参照线确定左视图上房屋脊的位置。
(10)在主视图正中位置．根据尺寸画出门洞，再根据俯视图、左视图与主视 图的对应关系，分别用虚线画出门洞的投影(门洞的半圆柱面轴线为点画线)。
(11)检查各视图是否绘制准确，再用削制成铲形的B型铅笔，勾勒出轮廓线。
二、形体的尺寸标注
1. 尺寸标注的基本要求、规则
a.正确：尺寸注写必须符合国家标准
b.完整：齐全，不遗漏，不重复
c.清晰：整齐，清晰，便于读图
d.合理：符合加工要求
基本要求：
基本规则：
1、机件的真实大小应以图样上所注的尺寸数据为依据，与图样的大小及绘图的准确度无关。
2、图样中的尺寸，以“mm”为单位，不要标注计量单位的代号或名称；如采用其它单位，则必须标明相应计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清楚的图形上。
2. 尺寸要素
尺寸界线
①尺寸界线用细实线绘制
②尺寸界线应由图形的轮廓线、轴线或对称中心线引出。也可利用轮廓线、轴线或对称中心线作为尺寸界线.
③尺寸界限一般与尺寸线垂直,并超出尺寸线箭头2mm
尺寸线
①必须用细实线单独绘出不得由其它任何图线代替也不得画在任何图线的延长线上。
②尺寸线与尺寸线、尺寸线与轮廓线相距5～7mm
③尺寸线终端——箭头
尺寸数字
注：图样中尺寸以毫米为单位时，不需标注计量单位的代号或名称124
3.尺寸标注举例
标注形体尺寸
寻找错误
错误有8处
正确标注
三、机械加工图
（2）组成：
是以三视图的形式来表达机械加工方法的一种技术图样。
（1）定义：
三视图及其尺寸标注
必要的其他视图
标题栏和文字说明
四.剖视图
(a)包含内部结构如孔、槽的轴线，或物体的对称面；
(b)平行于相应的投影面
（1）定义：假想采用剖切平面的方法剖开物体，将观察者与剖切面之间的部分移去，将其余部分向投影面投影所得的图形。
（2）剖切面的特征：
剖视图示例
剖面线与水平线成45或135角，间距均匀
剖视图注意事项
a.物体被剖开后，用粗实线画出物体的剖面轮廓及剖切平面后的可见轮廓。
b.省略不必要的虚线，只对尚未表达清楚的物体结构才画出虚线。
c.剖切平面是假设的，在一个视图上取剖视，不影响其他视图的投影。
d.画出与物体材料相对应的剖面符号，金属材料为一组与水平线成45°的平行细实线
五、线路图
线路图是指用图形符号和线段组成的电子工程用的略图。包括电路原理图、接线图和逻辑图。
如何识读线路图？
(1)认识元器件符号；
(2)清楚元器件的连接方式；
(3)能分析出信号的流向几电路的工作原理
