第二节 稳固结构的探析教学课件

(共26张PPT)

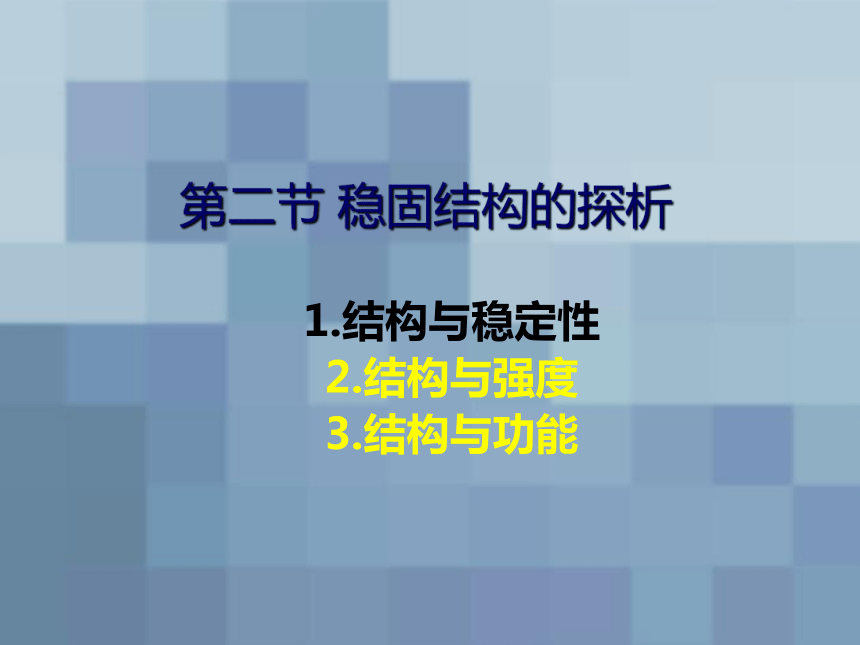

第二节 稳固结构的探析
1.结构与稳定性
2.结构与强度
3.结构与功能

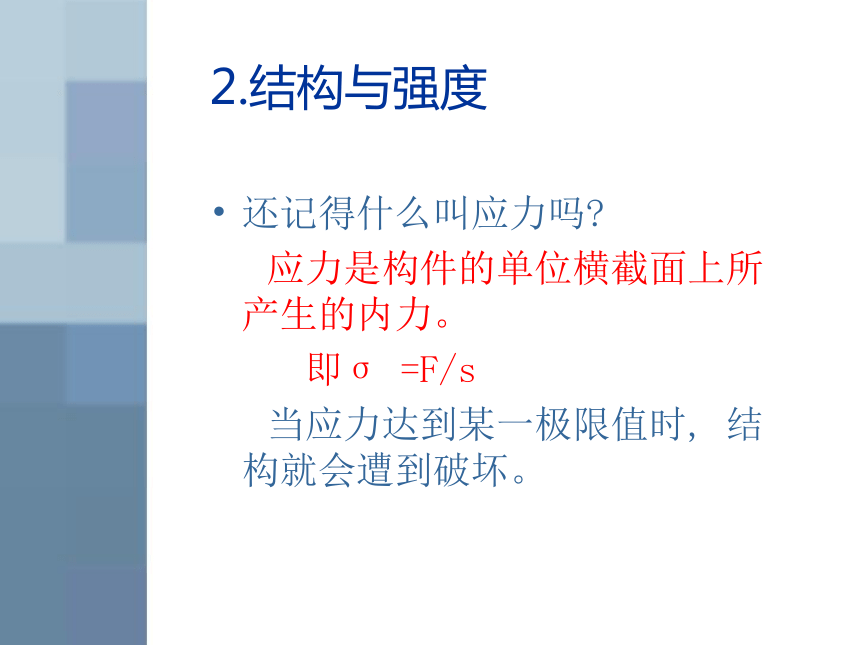

2.结构与强度
还记得什么叫应力吗
应力是构件的单位横截面上所产生的内力。
即σ =F/s
当应力达到某一极限值时, 结构就会遭到破坏。

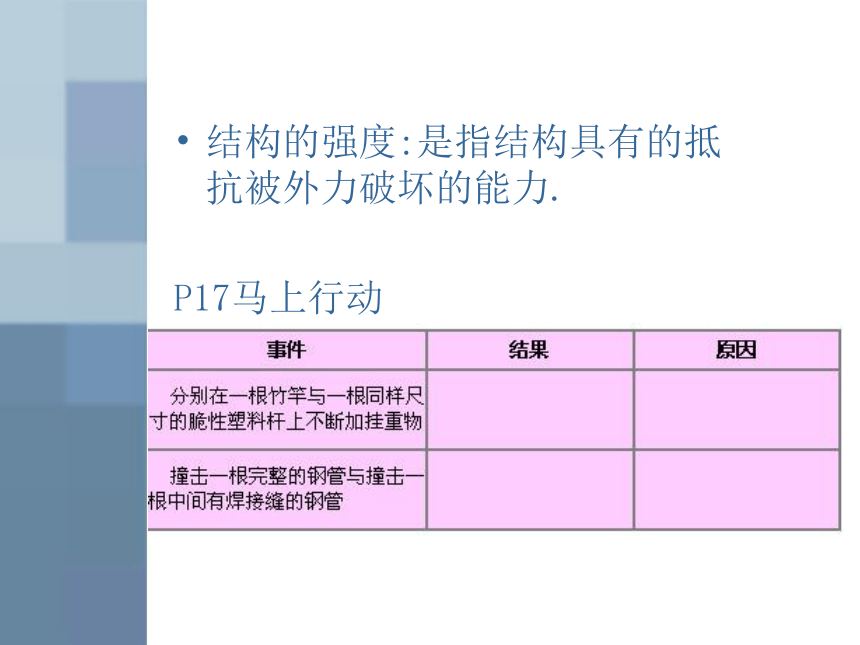

结构的强度:是指结构具有的抵抗被外力破坏的能力.
P17马上行动

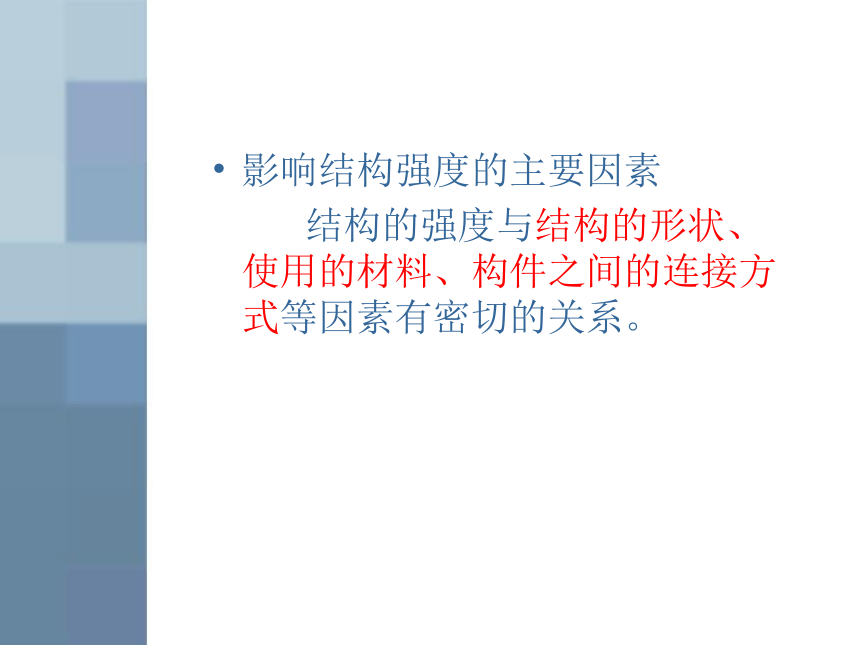

影响结构强度的主要因素
结构的强度与结构的形状、使用的材料、构件之间的连接方式等因素有密切的关系。

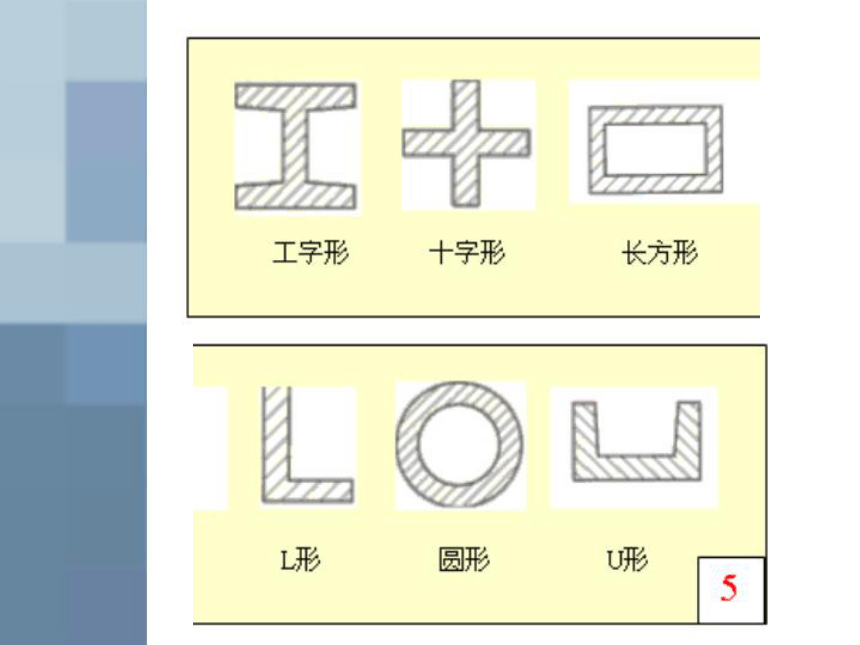

1.结构的形状:
三角形是框架结构中最基本的形状之一,它结实、稳定，所用材料最少。

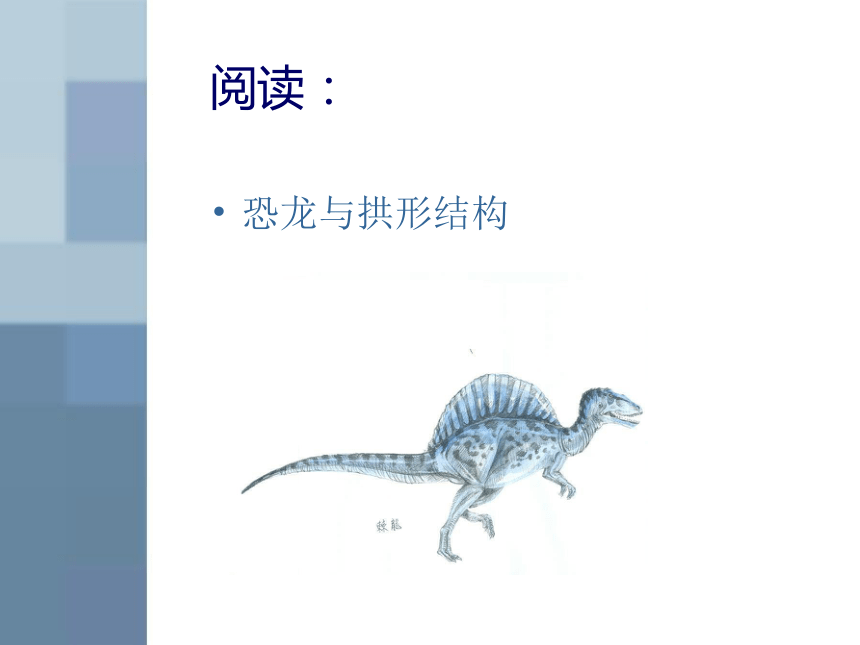

阅读：
恐龙与拱形结构

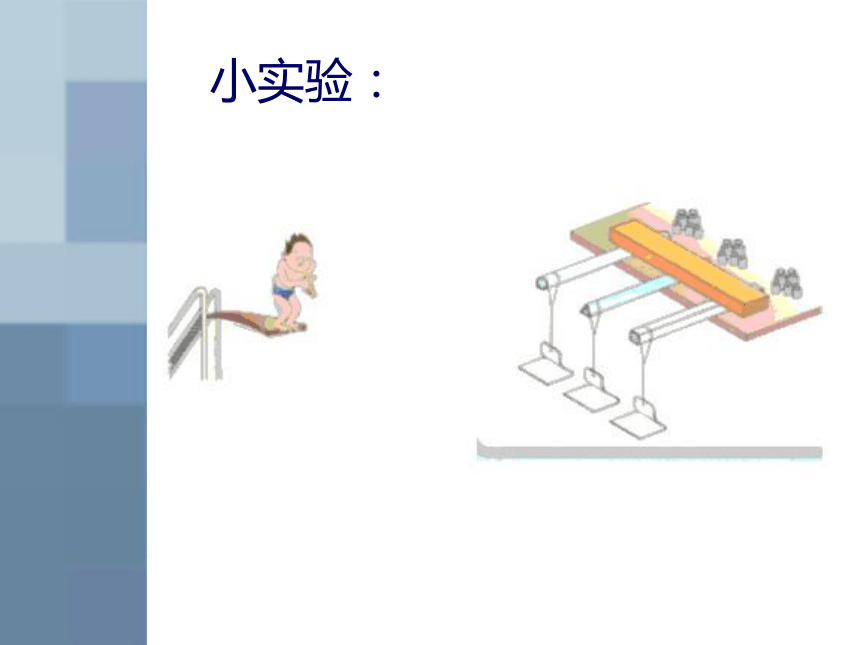

小实验：

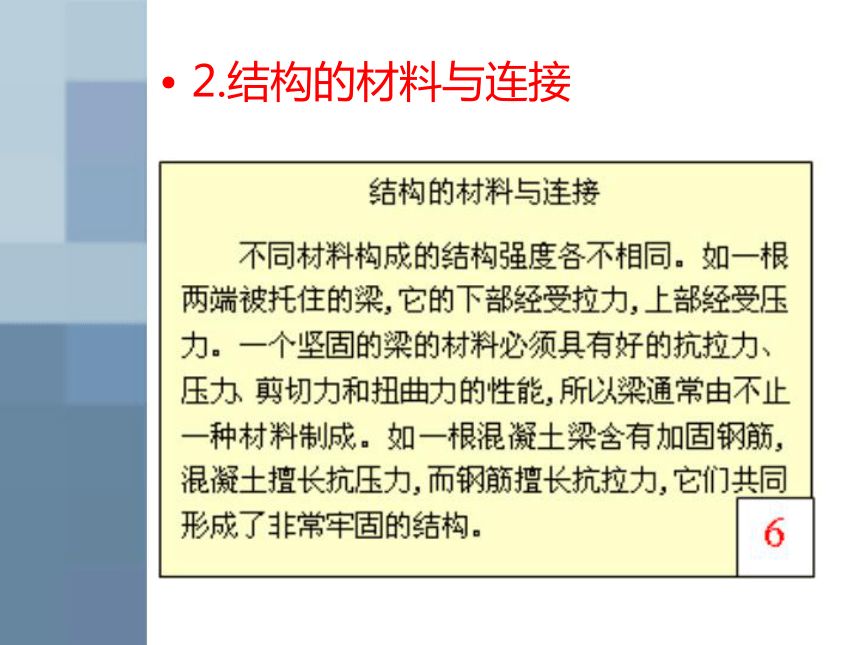

2.结构的材料与连接
混泥土擅长抗压力，而钢筋擅长抗拉力
黄伯云
黄伯云研制的飞机刹车片 (高性能炭/炭复合材料制成 )
不同的材料有不同的连接方式。连接方式不同，结构的强度也不同，结构构件的连接方式：
1）铰连接：被连接的构件在连接处不能相对移动，但可相对转动，具体有松螺栓、松铆等。
2）刚连接：被连接的构件在连接处既不能相对移动，也不能相对转动，具体有榫接、胶接、焊接等。
1．对一个用4根小木条钉成的相片框,使它更牢固的做法是什么
2．在自行车各部件之间的连接中,三角架属于 连接；
刹车连杆之间属于 连接；
辐条与钢圈之间属于 连接。
比较左图中同一结构的几种连接方式,请预言哪种连接方式的强度更好。
3.结构与功能
结构不仅是事物存在的一种形式，而且对事物的功能和作用产生着直接影响。结构的变化可能导致功能的变化。
