通用技术高考复习(第二部分)

(共42张PPT)

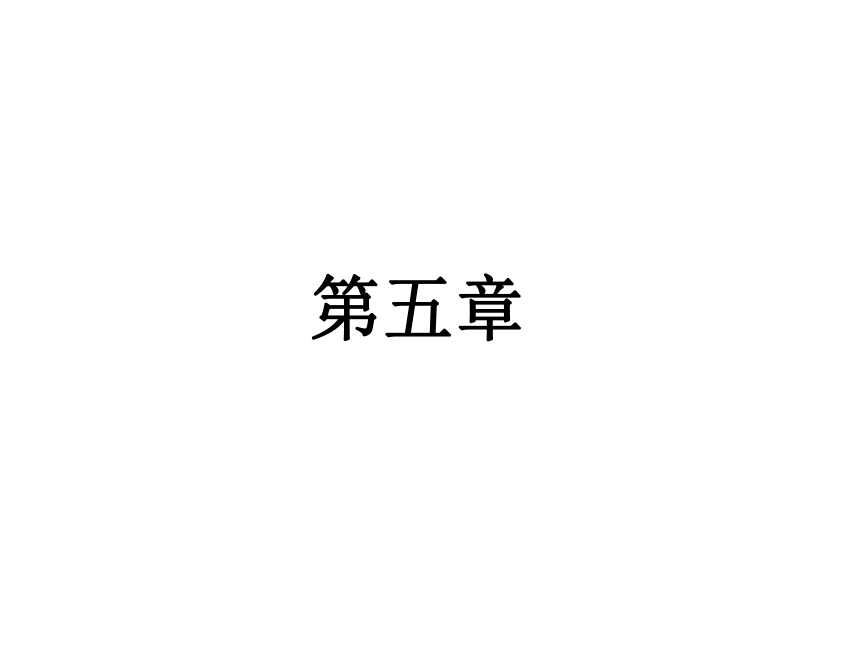

第五章

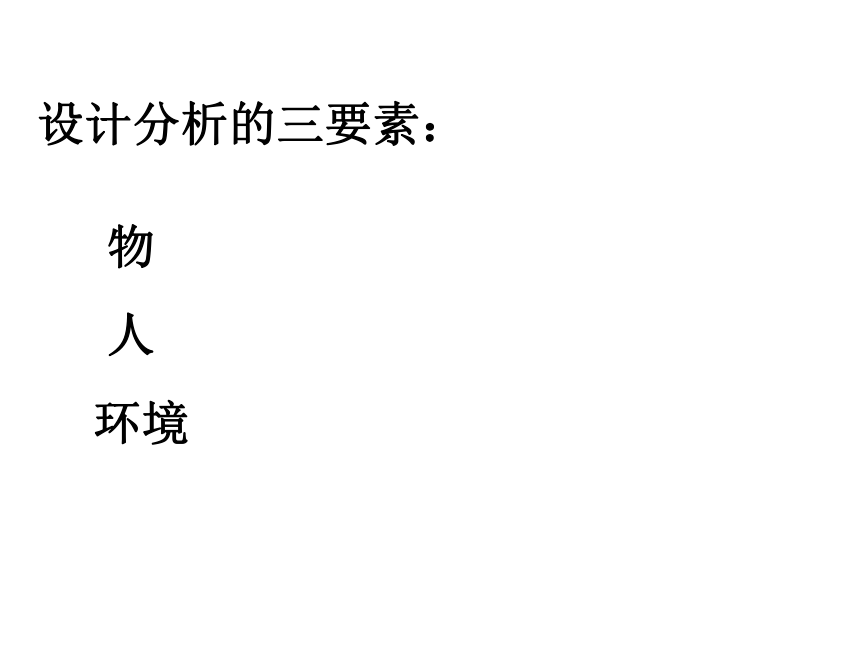

设计分析的三要素：
物
人
环境

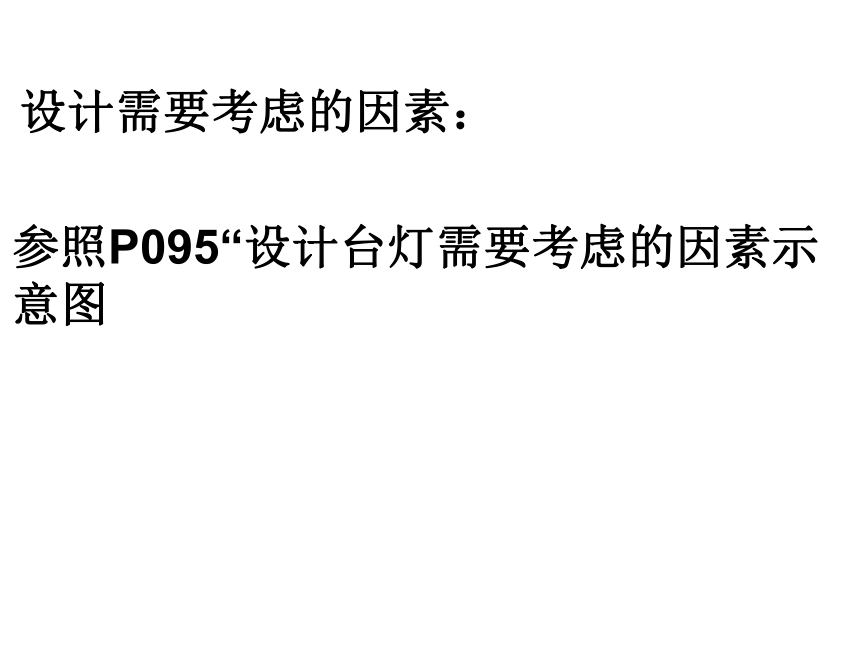

设计需要考虑的因素：
参照P095“设计台灯需要考虑的因素示意图

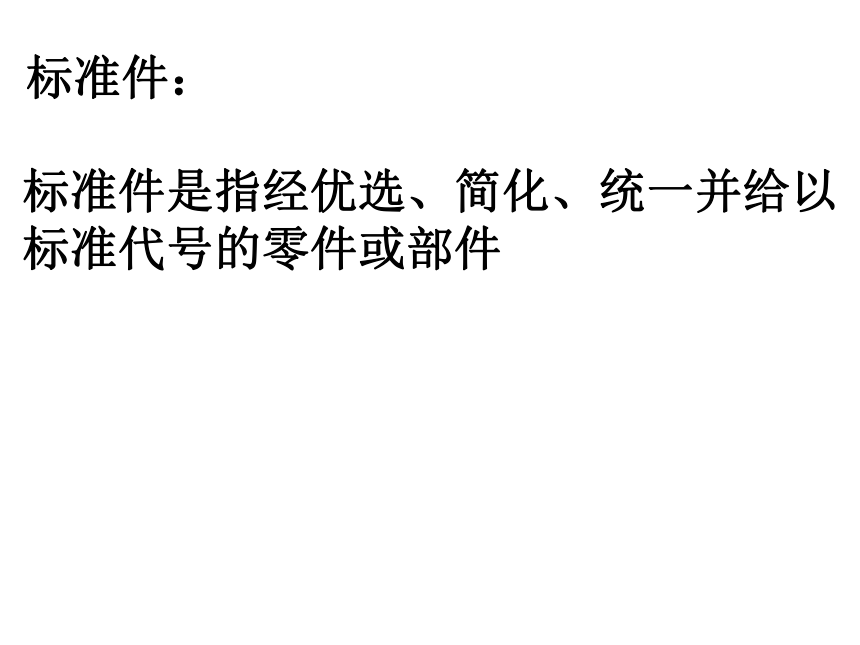

标准件：
标准件是指经优选、简化、统一并给以标准代号的零件或部件

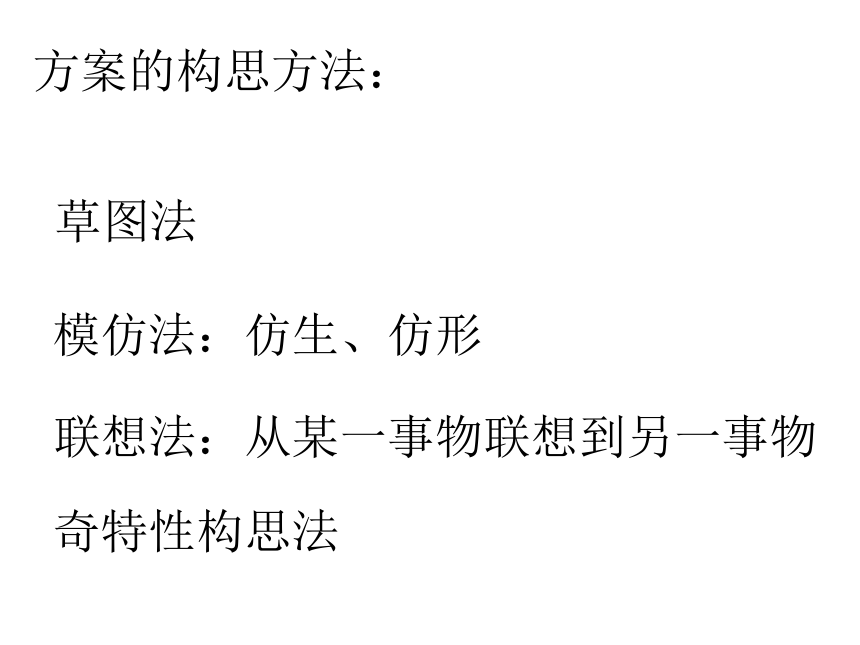

方案的构思方法：
草图法
模仿法：仿生、仿形
联想法：从某一事物联想到另一事物
奇特性构思法

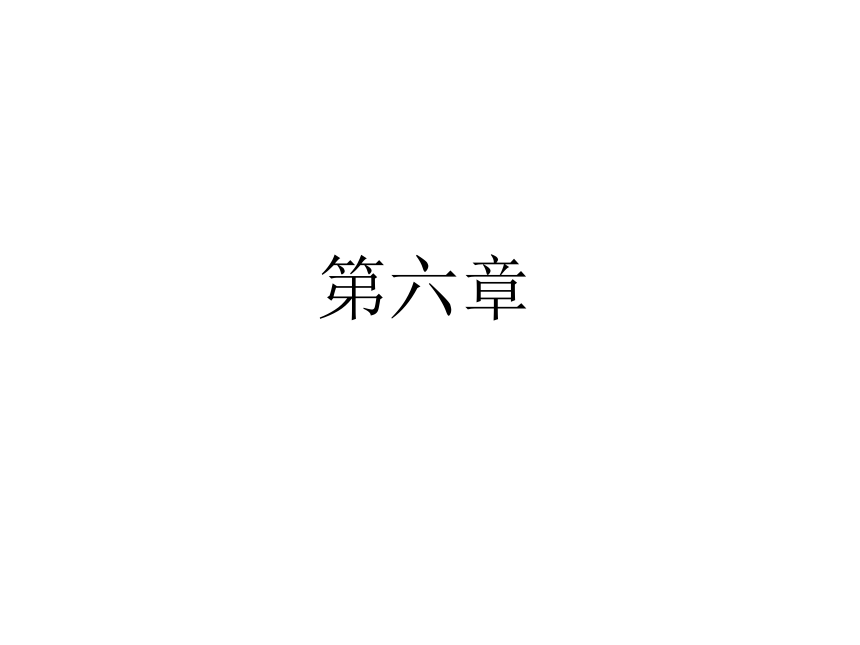

第六章
技术语言的种类：
图样：机械加工图、建筑施工图、装潢布线图、电子电路图
图表：零件规格表、设计草图、设计效果图
模型：车模、房模、航模
符号：交通管理符号、公共场所使用的符号

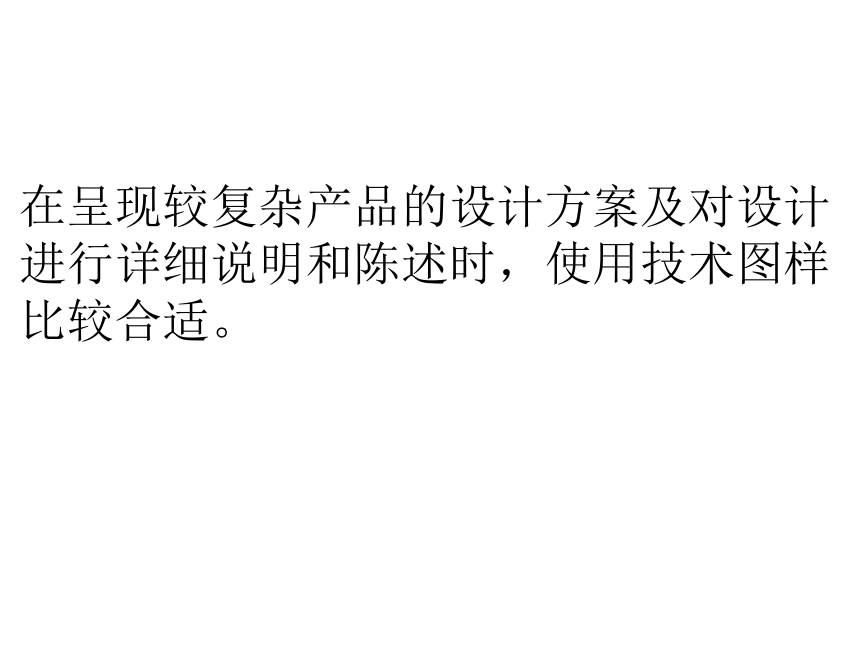

在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，使用技术图样比较合适。
草图的绘制
徒手绘图：
只用铅笔绘图的技能
在草图的徒手绘制中，以下属于不正确的是画直线方法是（ ）
A
B
C
D
网格法徒手画：
注意：
作图要领是与地面垂直的线垂直画，与地面平行的线按网格上的斜线画。

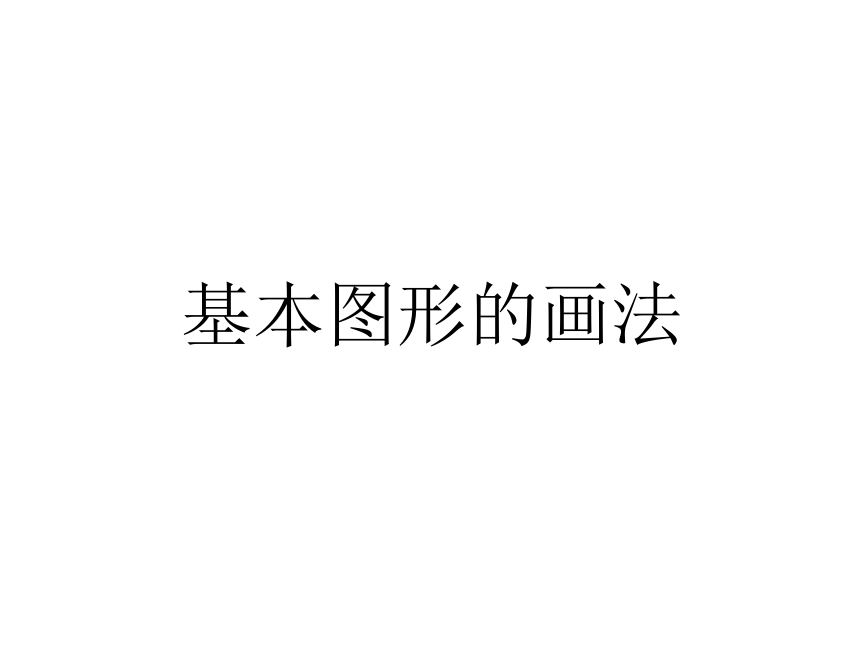

基本图形的画法
基本图形的画法
（1）画圆
“正等测圆”的画法类似，只是把画“正方形”改为画“菱形”而已
（2）画圆柱体
①画两个正等测圆
②用两条平行线连接两个正等测圆
（3）画立方体
①画正等测正方形（两条虚线）
②确定立方体的高，画四角垂线（内侧垂线为虚线）
③画一个平行于底面的正等测正方形
（4）画锥体
①画两条与水平面成30°角的射线
②画一条垂线
③连接线（内侧为虚线）
直线与曲线的连接
四、正等轴测图
如何画正等轴测坐标
X
Y
Z
30度
30度
X
Y
Z
120度
120度
如何画正等轴测图？
X
Y
Z
X
Y
Z
如何判断是否是正等轴测图？
画一个正等轴测坐标，看图型中能否找到三条与三个坐标轴平行的线，能找到就表示是正等轴测图
下列不属于正等轴测图的是（ ）
三视图：
三视图是按正投影得到的，正投影的特点是投影光线垂直于投影面
工程图样一般都是采用正投影
如何确定主视面
主视图和俯视图都反映了物体的长度，
而且长对正；
主视图和左视图都反映了物体的高度，
而且高平齐；
俯视图和左视图都反映了物体的宽度，
而且宽相等。
主视图
俯视图
左视图
长对正
高平齐
宽相等
主视图
左视图
俯视图
尺寸标注
10
尺寸界线
尺寸线
尺寸数字
10
10
10
10
O
10
10
10
10
O
以竖直方向为起始，以其中一个端点为圆心顺时针旋转，旋转角度小于180度
标注直径尺寸
表示直径的符号是
10
10
10
10
整圆或大于半圆的圆弧需要标注直径
标注半径尺寸
表示半径的符号是
R
半圆或不足半圆的圆弧需要标注半径
同一个尺寸一般只标注一次
尺寸标注时，以毫米（mm）为单位时，不注写单位
注意：
机械加工图：
由三视图及其尺寸标注、必要的其他视图、标题栏和文字说明几部分组成
注意：M表示螺纹直径
剖视图：
剖面线与水平成45度或135度角
线路图：
