技术语言高考专题复习（技术的交流与评价）

(共20张PPT)
专题复习
技术的交流与评价
一、高考要求
设计的交流 设计想法和成果的交流 Ⅰ
有价值信息的提炼 Ⅰ

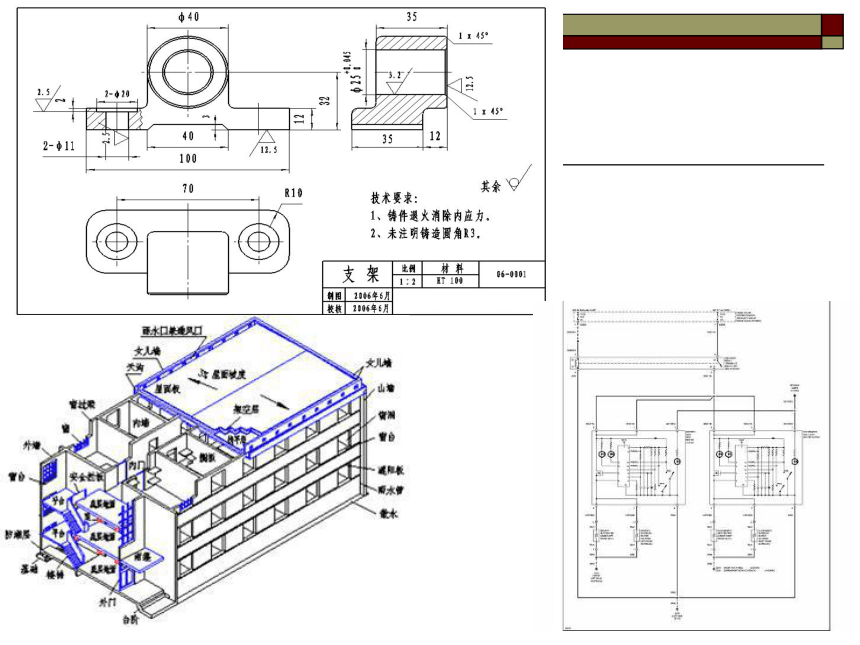

一般机械加工图、电子线路图、正等轴测图 Ⅰ
简单草图的绘制 Ⅱ
简单形体三视图的绘制 Ⅱ
简单形体的尺寸标注 Ⅰ
高考要求

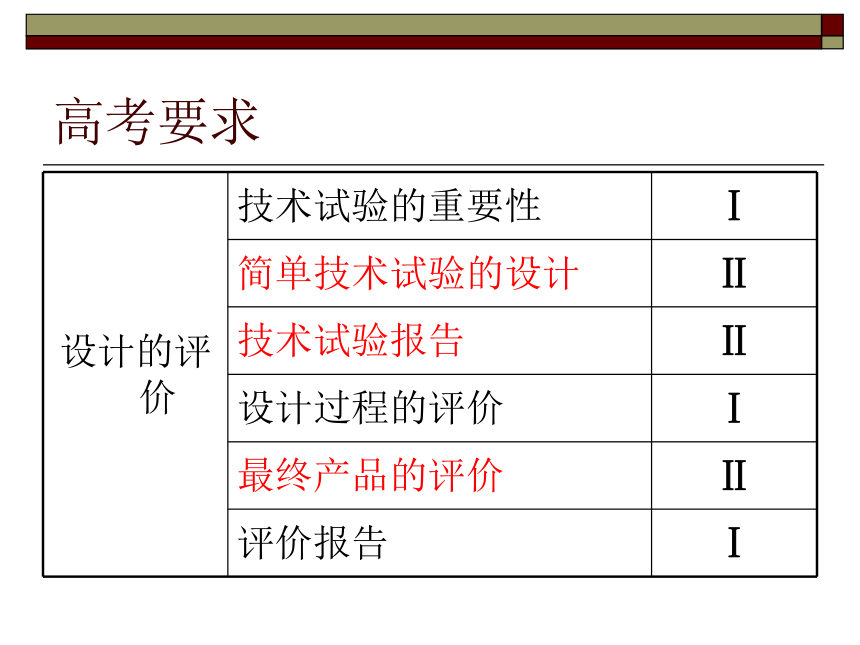

设计的评价 技术试验的重要性 Ⅰ
简单技术试验的设计 Ⅱ
技术试验报告 Ⅱ
设计过程的评价 Ⅰ
最终产品的评价 Ⅱ
评价报告 Ⅰ

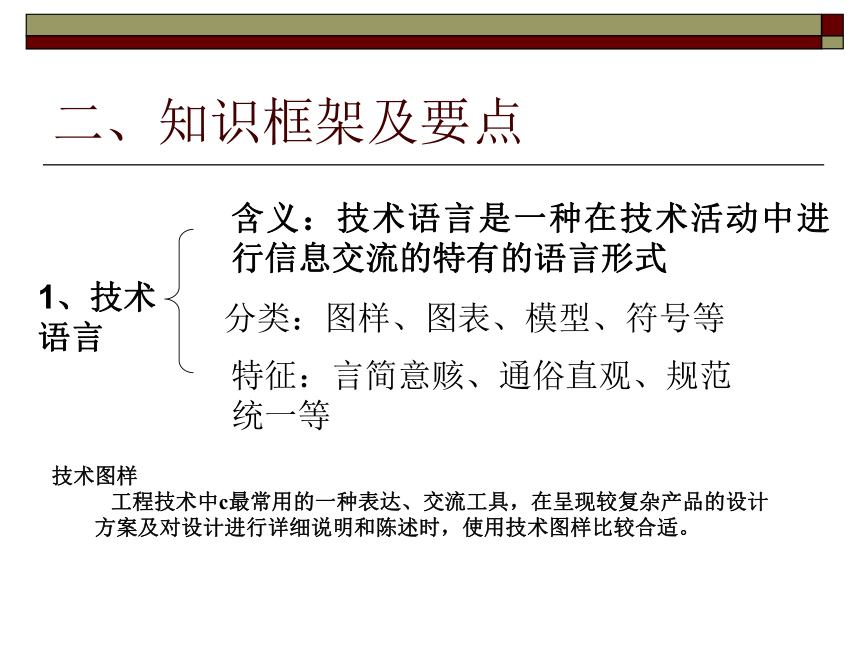

二、知识框架及要点
分类：图样、图表、模型、符号等
1、技术语言
特征：言简意赅、通俗直观、规范统一等
含义：技术语言是一种在技术活动中进行信息交流的特有的语言形式
技术图样
工程技术中c最常用的一种表达、交流工具，在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时，使用技术图样比较合适。

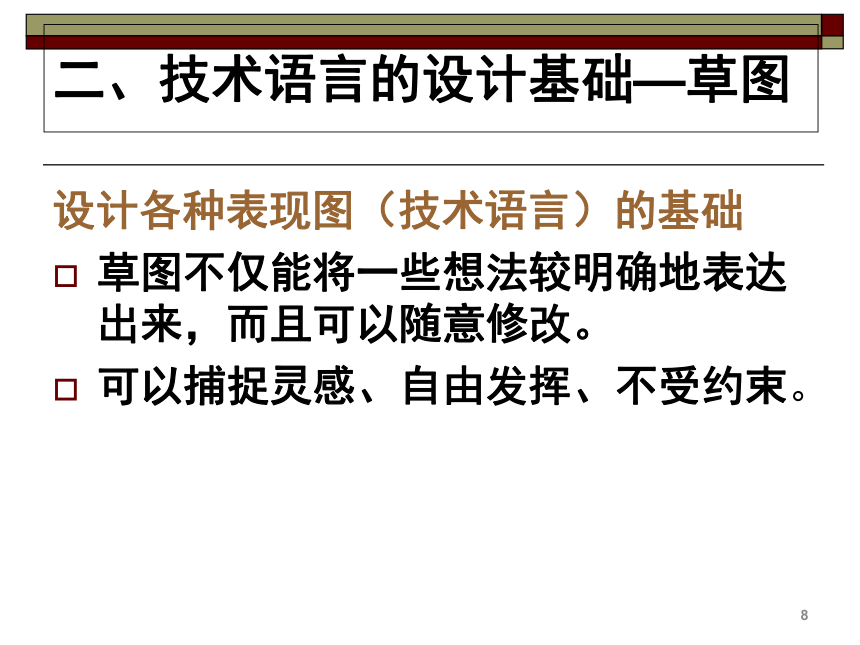

设计各种表现图（技术语言）的基础
草图不仅能将一些想法较明确地表达出来，而且可以随意修改。
可以捕捉灵感、自由发挥、不受约束。
*
二、技术语言的设计基础—草图
二、技术语言的设计基础—草图

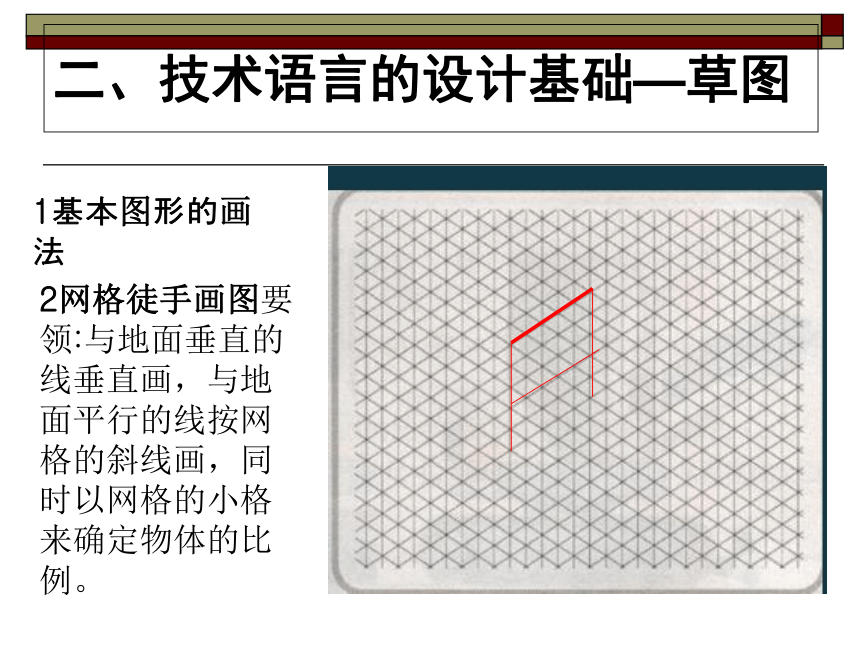

2网格徒手画图要领:与地面垂直的线垂直画，与地面平行的线按网格的斜线画，同时以网格的小格来确定物体的比例。
1基本图形的画法
草图绘制的步骤：
a、选用合适的笔来画图（2H铅笔）（保持卷面整洁）
b、在方格纸上按照构思好的设计方案，画出产品的外观比例关系。（比例合理）
c、在准备好的透视网格纸上，画出产品的透视线，先画淡一些，等画完图形后，再描深轮廓。
d、画产品的中间调子，注意色彩过渡自然。
二、技术语言的设计基础—草图
o
X
Y
Z
P.117 例图
三、平面结构形体的正等轴测图
步骤:
a、根据形体特征，确定长(X)、宽(Y)、高(Z)等三轴在图纸上的位置。
b、沿着上述三轴分别量出物体的长、宽、高的尺寸，画出长方体的轴测图。
c、根据长度方向、高度方向的尺寸，画出左上角斜切面。
d、据长度方向、宽度方向的尺寸，画出左前方斜切面，完成全图。
四、正投影与三视图
1.三视图之间的度量对应关系
三等关系
长
高
宽
宽
俯视左视宽相等且对应
宽相等
主视左视高相等且平齐
高平齐
主视俯视长相等且对正
长对正
《机械制图》国家标准中规定的图线
图线名称 图线型式 图线宽度 一般应用
粗实线 b=0.5~2 可见轮廓线
细实线 约b/3 尺寸线、尺寸界线
引出线、剖面线
虚线 约b/3 不可见轮廓线
细点划线 约b/3 轴线、对称中心线
波浪线 约b/3 断裂处的边界线、视图和剖视的分界线
双点划线 约b/3 假想轮廓线
单位：mm
1、首先选择主视的方向，然后以主视的方向为参考，确定俯视和左视的方向。
关于三视图的几点说明：
2、以主视图的位置为基准，俯视图布置在主视图的正下方，左视图布置在主视图的正右方，并且三个视图要满足长对正、高平齐、宽相等。
3、采用正视观察法，将所有的轮廓线都画出，并用规定的线型表示：看得见的轮廓用粗实线，看不见的轮廓用虚线，轴线和对称中心线用点划线。
注意图中虚实线变化，区分不同形体。
虽然三个视图基本相同，但由于主视图中虚实线各异，而得出两种不同的形体。
四个基本的要求：正确（符合国家标准）、完整（不重复、不遗漏）、清晰、合理
尺寸三要素
Φ42
R15
六、形体的尺寸标注
R15
Φ42
七、机械加工图
（1）定义：是以三视图的形式来表达机械加工方法的一种技术图样。
（2）组成：三视图及其尺寸标注; 必要的其他视图; 标题栏和文字说明。
八、剖视图
（1）定义：假想采用剖切平面的方法剖开物体，将观察者与剖切面之间的部分移去，将其余部分向投影面投影所得的图形称为剖视图。
（2）剖切面的特征：
a、包含内部结构如孔、槽的轴线，或物体的对称面；
b、平行于相应的投影面。
电子线路图是指用图形符号和线段组成的电子工程用的略图。包括电路原理图、接线图和逻辑图。
要求：
①认识常见电子元器件的符号；
②清楚电子元器件的连接方式；
③明确信号流向。
