电功和电功率复习课（课件 20PPT）
文档属性
| 名称 | 电功和电功率复习课（课件 20PPT） |  | |
| 格式 | zip | ||
| 文件大小 | 1.0MB | ||
| 资源类型 | 教案 | ||
| 版本资源 | 华东师大版 | ||
| 科目 | 科学 | ||
| 更新时间 | 2020-04-03 22:54:49 | ||
图片预览
文档简介

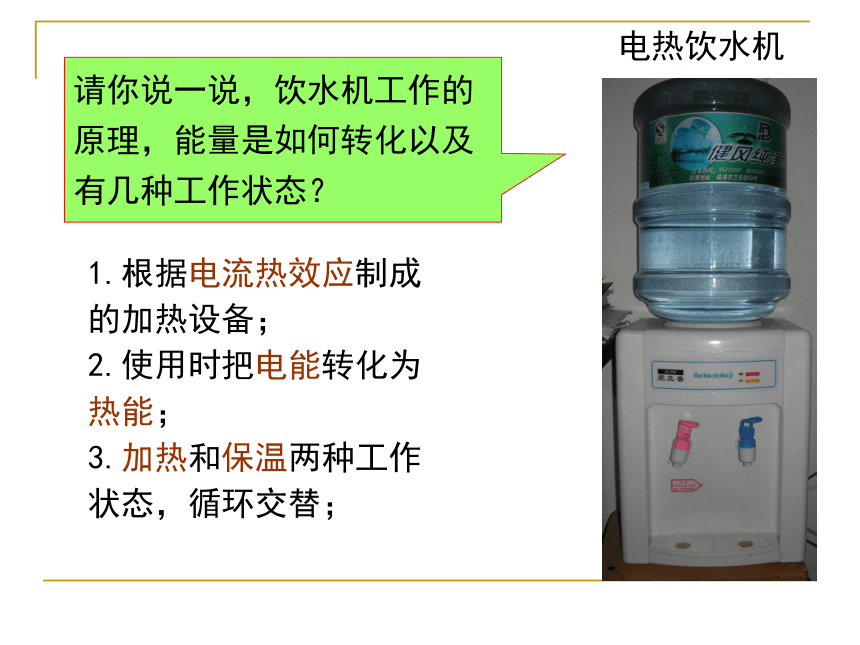

课件20张PPT。《电功和电功率》复习电热饮水机 请你说一说，饮水机工作的原理，能量是如何转化以及有几种工作状态？1.根据电流热效应制成的加热设备；
2.使用时把电能转化为热能；

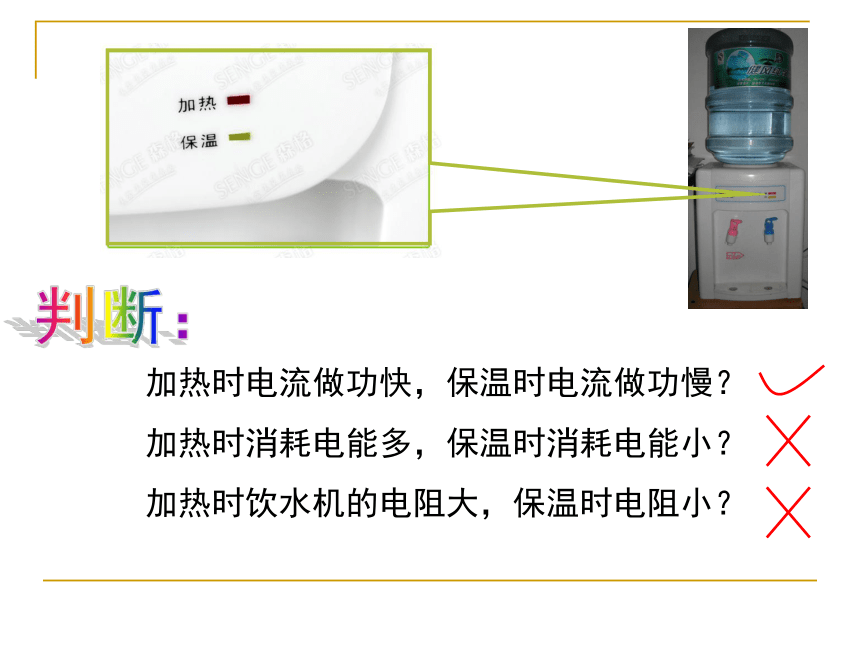

3.加热和保温两种工作状态，循环交替；加热时电流做功快，保温时电流做功慢？
加热时消耗电能多，保温时消耗电能小？

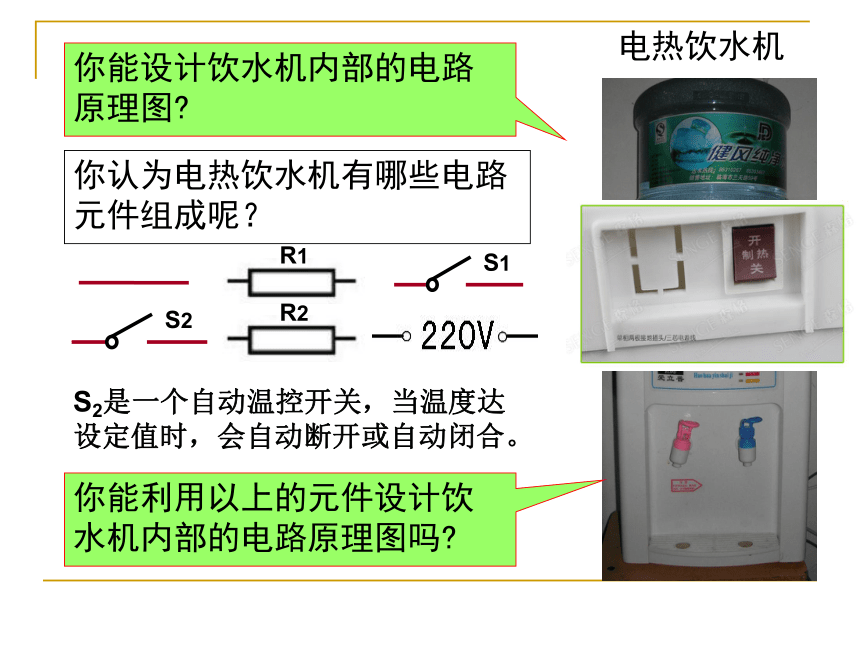

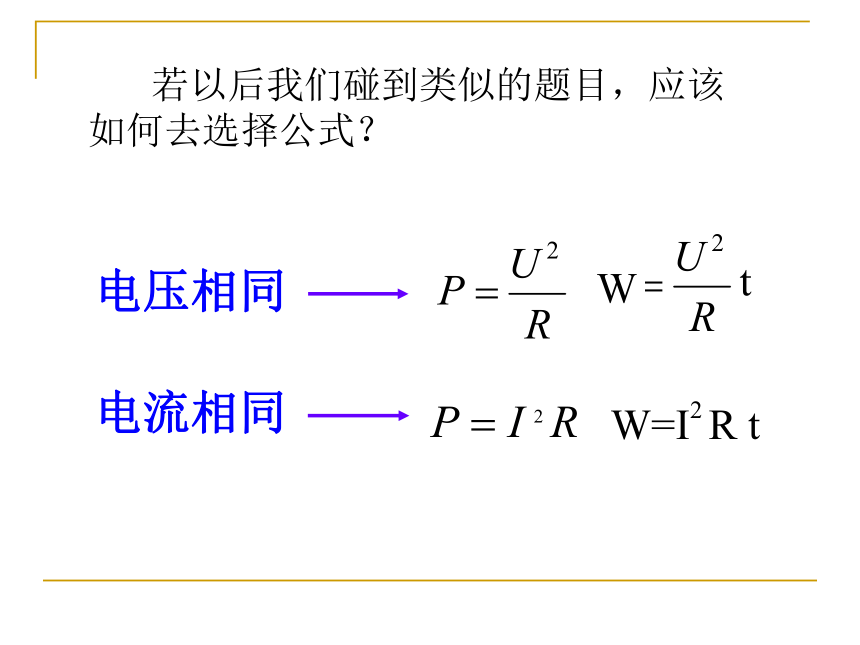

加热时饮水机的电阻大，保温时电阻小？判断：电压相同电流相同W=I2 R t 若以后我们碰到类似的题目，应该如何去选择公式？电热饮水机 你能设计饮水机内部的电路

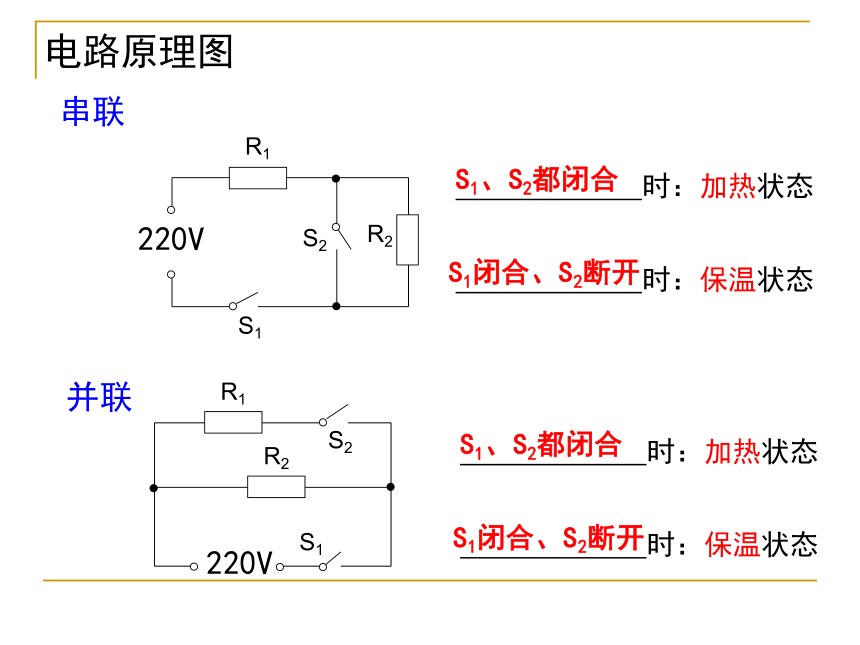

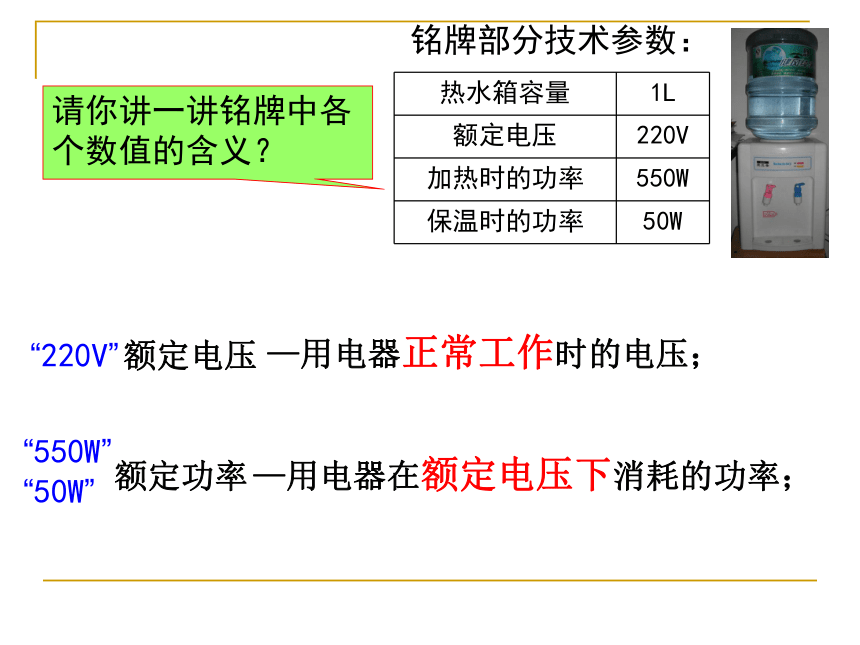

原理图?你认为电热饮水机有哪些电路元件组成呢？S2是一个自动温控开关，当温度达设定值时，会自动断开或自动闭合。 你能利用以上的元件设计饮水机内部的电路原理图吗?串联并联 时：加热状态 时：保温状态S1、S2都闭合 S1闭合、S2断开 时：加热状态 时：保温状态S1、S2都闭合 S1闭合、S2断开 电路原理图铭牌部分技术参数： 额定电压额定功率 —用电器正常工作时的电压；—用电器在额定电压下消耗的功率；“220V”“550W”

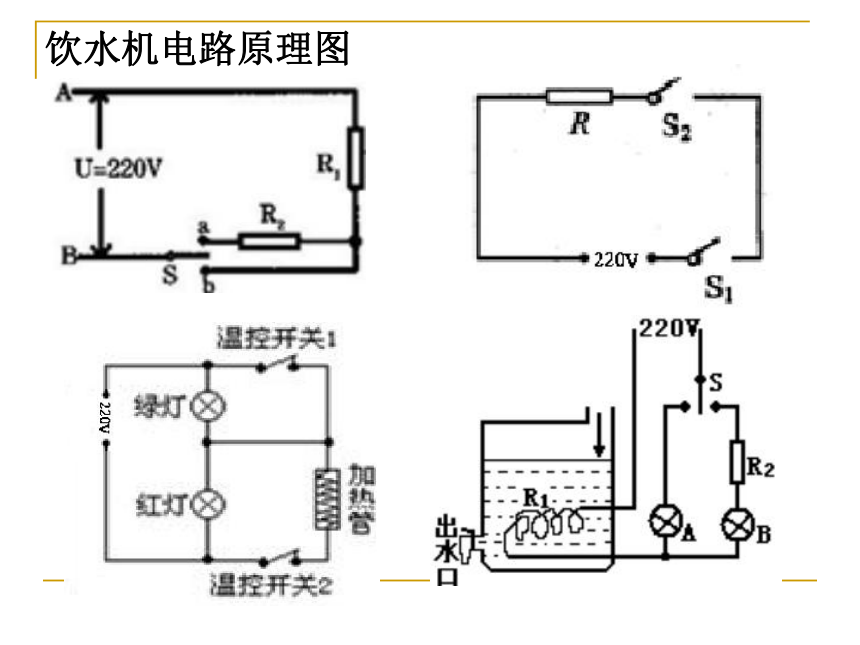

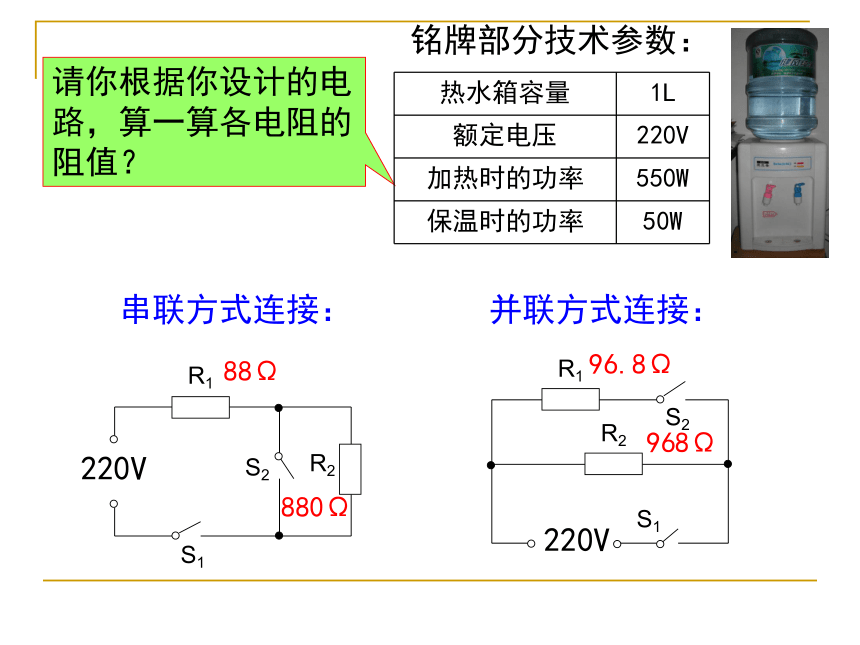

“50W”请你讲一讲铭牌中各个数值的含义？请你根据你设计的电路，算一算各电阻的阻值？88Ω880Ω96.8Ω968Ω铭牌部分技术参数： 饮水机电路原理图?1.家用饮水机是一种双温电热器，其工作原理可简化为如图所示的电路，a、b是温控开关S的两个触点，调节S可使饮水机处于加热或保温状态．当水被加热到预定温度，开关S自动切换到另一档，处于保温状态，此时S与_____点接触．
若3R1=R2，则饮水机在加热与保温时消耗的总功率之比是 __________． a4:12.下图是教室里使用的某品牌饮水机的简化电路图。R是一个阻值为100欧的电阻，用来给瓶胆内的水加热。S2是一个温控开关，它能根据瓶胆内水的温度自动断开或闭合，从而使水温保持在85℃-95℃之间。
（1）早晨第一个走进教室的同学闭合开关S1，此时开关S2也处于闭合状态．当温度上升到____℃时，
S2将自动断开．
（2）由于粗心晚自修21：00结束时，谁都没有去关饮水机，直到第二天7：00第一个同学进教室后才发现．这一个晚上浪费了多少电能？
（假如开关S2在晚上有1/5的时间
处于闭合状态 ）950.968度3.下图的是一种WSH-50型号家用饮水机及铭牌，右下图是饮水机的电路图．
（1）在下列空格中填写“亮”或“不亮”。当温控开关1、2都闭合时，加热管正常工作，红灯____，绿灯_____ ；当水沸腾后，温控开关1、2都断开，加热管不工作，此时红灯灭、绿灯亮，则两灯电阻应满足的关系是 _________________________．亮不亮 绿灯电阻远大于红灯电阻4.饮水机是一种常用的家用电器，其加热水槽部分工作原理电路图如图所示，其中S是一个温控开关，R1为电加热管，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到另一处于保温状态。请回答下列问题：
⑴A、B是两种不同颜色的指示灯。如果用红色表示正在对水加热，黄色表示保温，请标明指示灯的颜色，应该是A为 色，B为 色。
⑵若饮水机加热时加热管的功率为550W，而保温时加热管的功率为88W，求：
①R2的阻值（不计指示灯的阻值）。
②保温时R2的功率。红 黄 132W 132Ω 1.（2010衢州卷）清华大学的虞昊教授致力于第三代照明技术——LED灯的普及工作。LED灯的能耗小，造价低廉，使用寿命长。虞昊自制的LED台灯，用电压为6伏的电源供电，正常工作电流为300毫安。那么，此LED台灯正常工作时的功率为（ ）
A．1.8瓦 B．18瓦 C．180 瓦 D．1800闯一闯：A2.（2011宁波卷）小科做作业时，电灯突然变暗，其原因可能是 （ ）
A．电灯的实际电压变大
B．电灯的额定电压变小
C．电灯的实际功率变小
D．电灯的额定功率变小C3.（2011广东卷）如图所示，闭合开关后，灯L1亮，L2不亮的原因可能是（ ）
A．L1的灯座两端的连线相碰了 B．L2的灯丝断了
C．通过L1的电流大于通过L2的电流 D．L1 的电阻比L2的电阻大得多D4.（2011云南卷）如图所示，某同学把标有“6V 2W”和“6V 3W”字样的两个小灯泡L1、L2串联在电源电压为10V的电路中进行探究实验，下列结果中正确的是（ ）
A.灯L2的灯丝会被烧断
B.灯L2能正常发光
C.灯L1发光比灯L2暗
D.灯L1能正常发光D5.（2011天津卷）如图是某家用电热器内部电路结构图，其中R1、R2为加热电阻丝（R1>R2）。下列关于电阻丝的四种连接方式，可使电热器提供不同的发热功率，其中大小说法正确的是（ ）
A.甲的连接方式发热功率最小
B.乙的连接方式发热功率最大
C.丙的连接方式发热功率最小
D.丁的连接方式发热功率最大D6.（2011年辽宁卷）实验室提供的实验器材有电源、电流表、电压表各一只，两只定值电阻R1=6Ω，R2=4Ω。
（1）请你任选其中三件器材用符号表示填入图中，组成甲、乙、丙、丁四个不同的电路，要求组成电路的各元件均能正常工作且各个电路消耗的电功率P甲>P 乙>P丙>P丁。
（2）若电源电压为6 V，求甲图电路的总功率及电流表读数。15W；2.5A 谢谢！
