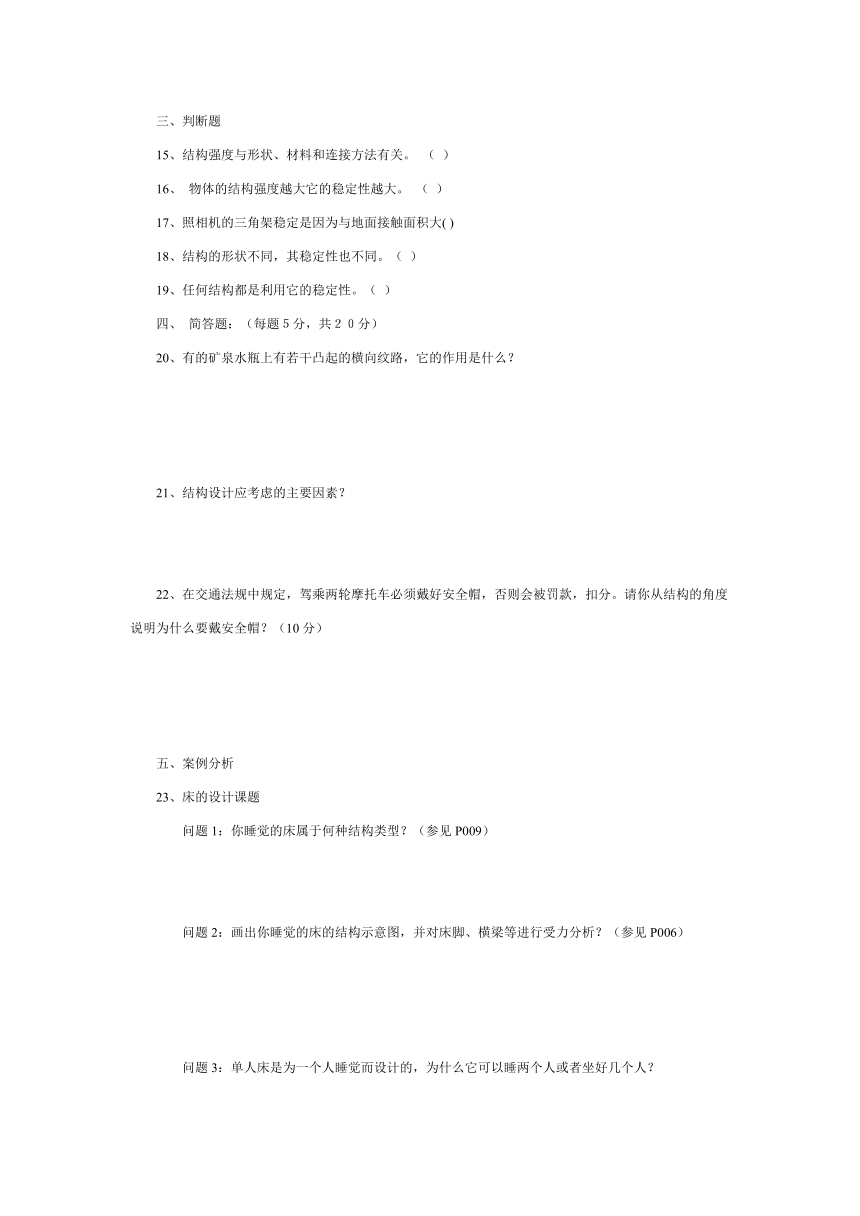

图片预览
文档简介
结构与设计单元练习题
一．选择题
1、分析下列物体的结构类型，判断哪个不属于壳体结构。（ ）
A、西瓜 B、圆形陶瓷饰品 C、贝类 D、金字塔
2、吊兰支撑架使用三角形支架结构，而不用由一根直杆挑起的结构，这说明以下哪个因素（ ）影响着结构强度？
A、材料 B、形状 C、构件 D、连接方式
3、走钢丝的人手上拿着一条长棒的目的是（ ）
A、美观 B、重心低 C、保护 D、支撑
4 下列结构是受自然界事物结构启发而产生的（ ）
A、口杯 B、衣服 C、飞机 D、手表
5、可以用受力结构的稳定性来解释的事实是( )
A 拔河的绳子断裂 B 广告牌被台风吹倒 C 鸡蛋在某种情况下可以承受很大的外 力 D 耳机与电脑主机的插口接触不良，听不到音乐
6、在日常生活中，你所见到的以下哪一个结构是不属于利用不稳定的结构实现某些功能的。（ ）
A、游乐设施的跷跷板功能结构；
B、房间门口的活页功能结构；
C、学校运动场的篮球架结构；
D、圆珠笔的笔嘴结构。
二、填空题
7、结构是指事物的各个组成部分之间的__________和__________。
8、结构分为：实体结构、 __________、____________ 三种最基本的类型。
9、影响结构稳定性的主要因素 __________、 _______________________、__________ 。
10、影响结构强度的主要因素有结构的形状、__________ 、________________.
11、结构的稳定性是指结构在负载的作用下维持其原有____________ 的能力
12、结构构件的连接通常有哪两类？（1）___________；（2）______________。
13、赵州桥最大的科学贡献在于它的“___________”的创造。
14、欣赏经典结构设计作品一般可从___________与__________角度进行。
三、判断题
15、结构强度与形状、材料和连接方法有关。 （ ）
16、 物体的结构强度越大它的稳定性越大。 （ ）
17、照相机的三角架稳定是因为与地面接触面积大( )
18、结构的形状不同，其稳定性也不同。（ ）
19、任何结构都是利用它的稳定性。（ ）
四、 简答题：（每题５分，共２０分）
20、有的矿泉水瓶上有若干凸起的横向纹路，它的作用是什么？
21、结构设计应考虑的主要因素？
22、在交通法规中规定，驾乘两轮摩托车必须戴好安全帽，否则会被罚款，扣分。请你从结构的角度说明为什么要戴安全帽？（10分）
五、案例分析
23、床的设计课题
问题1：你睡觉的床属于何种结构类型？（参见P009）
问题2：画出你睡觉的床的结构示意图，并对床脚、横梁等进行受力分析？（参见P006）
问题3：单人床是为一个人睡觉而设计的，为什么它可以睡两个人或者坐好几个人？
问题4：你睡觉的床的优点在哪里？你对你的床满意的地方在何处？
问题5：你在床上翻身时，它会发出“吱吱”声吗？这是什么原因造成的？（参见P017）
问题6：理想的床应该是什么样子？请你画出它的设计草图或效果图
。
24、餐桌设计课题
问题1：你家的餐桌由哪几部分构成，各部分属于何种结构类型？
问题2：画出你家的餐桌的结构示意图，并对桌面、桌脚进行受力分析？
问题3：你家餐桌是用什么材料做的？桌面与桌脚之间是以什么方式连接的？
问题4：从造型和稳定性方面,分析你家餐桌的结构特点。
问题5：你家餐桌的优点在哪里？你对你家餐桌满意的地方在何处？
问题6：理想的餐桌应该是什么样子？请你画出它的设计草图或效果图。
答案
1、D2、B3、B4、C5、B6、C7、有序搭配；排列8、框架结构；壳体结构9、重心位置的高低；结构与地面接触所形成的支撑面的大小；结构的形状10、使用的材料;构件之间的连接方式11、平衡状态12、铰连接；刚连接13、敞肩拱14、技术；文化
15、√16、×17、×18、√19、×
20、一是增加瓶子的强度，受力不容易变形；二是增大手与瓶子之间的摩擦力。
21、符合使用者对设计对象的稳定性和强度要求，安全因素，公众和使用者的审美需求，使用者的个性化需要，对设计对象的成本控制要求和一定的使用寿命等。
22、当出现交通意外时，摩托车手头盔的某一部位受到一个大的撞击力，由于头盔的壳体结构，使得所受力迅速分布到其表面，形成整个头盔表面均匀受力，而不是某一点受很大的力，这样就起到了保护摩托车手安全的目的23、略24、略
