(共48张PPT)
通用技术
会考复习
技术设计—一
1
技术的定义
技术是人类为了满足自身的需求、愿望，以便能更好地适应大自然，而采取的方法和手段。
从广义的角度来看，它即可以指工具、人类发明的产品和人工制品，如：自行车是一项技术，牙膏、牙刷也是一项技术，也可以表示制造这些产品所需的知识体系。如：制造这样的自行车的材料选用，样式设计的制作工艺等。它也可以表示技术知识体系产生的过程以及技术产品开发过程、协议、程序，如：材料选择时需要通过实验观察，对比等，它也可以表示包括 产品、知识、人员、组织规章制度和生活在内的整个系统。2
案例分析---自行车的发展历史
18世纪末，法国人西夫拉克发明了最早的自行车。这辆最早的自行车是木制的，既没有驱动装置，也没有转向装置，骑车人靠双脚用力蹬地前行，改变方向时也只能下车搬动车子。即使这样，当西夫拉克骑着这辆自行车到公园兜风时，在场的人也都颇为惊异和赞叹。3
案例分析---自行车的发展历史
1817年，德国人德莱斯在法国巴黎发明了带车把的木制两轮自行车。这种自行车虽然仍旧用脚蹬才能前行，但是可以一边前行一边改变方向，它一问世便引起了人们的极大兴趣。4
案例分析---自行车的发展历史

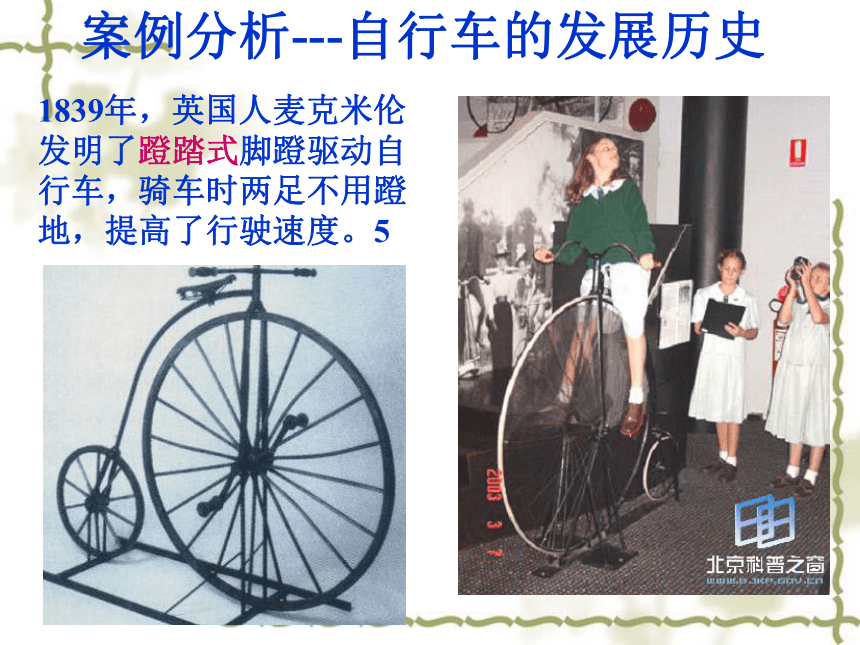

1839年，英国人麦克米伦发明了蹬踏式脚蹬驱动自行车，骑车时两足不用蹬地，提高了行驶速度。5
案例分析---自行车的发展历史
1887年，英国人劳森完成了链条驱动自行车的设计。同年，英国人邓鲁普研制出了充气轮胎。从此，自行车技术也完成了向商业化的转化，批量生产并投入市场.6
技术与设计的关系
设计促进技术的发展
技术是设计的基础
相互依存相互依赖7
设计在技术发明与革新中的作用
设计是技术发展的重要驱动力
设计是技术成果转化的桥梁和纽带
设计促进技术的革新
8
9
阅读案例：环保餐具的设计
这是一个设计促进技术革新的例子。富有创造力的设计赋予了技术新的品质，使人类的可持续发展成为可能。请大家想一想，生活中还有类似的例子吗？
一次性餐具
环保餐具
知识产权
知识产权是智力的创造性劳动取得成果后,智力劳动者依法享有的一种权利。包括占有权、使用权、处分权和收益权。它是一种无形财产权。广义的知识产权包括著作权、邻接权、商标权、商号权、商业秘密权、产地标记权、专利权、集成电路布图设计权等各种权利。狭义的知识产权包括著作权、专利权、商标权三部分 10
专利有什么作用
专利技术具有一定的垄断性，使其专利技术和产品在一定时间内独占市场，从而得到丰厚的回报，保持继续新的发明创造的积极性，使技术创新活动走向良性循环。11
专利的种类有三种
发明专利—技术含量高，花费创造性劳动多的新产品及其制造方法、使用方法。保护期限20年。
外观设计专利—涉及产品形状、图案、色彩及其结合的、富有美感且适用于工业上应用的新设计。保护期限10年。
实用新型专利—对产品构造、形状的技术改进。保护期限10年。12
专利具有三个特性
独占性—专利受法律保护，任何人不得侵犯。
时间性—发明成果只在专利保护期内受法律保护。
地域性—在哪个国家获得专利，就在哪个国家受到法律保护。13
设计的一般过程
准备阶段
发现问题
明确问题
提出设计要求
设计阶段
收集信息
归纳和分析信息
方案构思与呈现
方案的筛选与确定
工艺的含义和常见工艺的种类
工艺：利用工具或设备对原材料、半成品进行技术处理，使之成为产品的方法。
常见工艺种类：加工工艺、装配工艺、检测工艺、加工铸造工艺、表面涂饰工艺等。16
了解1~2类常用的工具和设备
常见的钳工工具有螺丝刀、台钳、锉刀、锯（非木锯）、钻（非木钻）等，
常见的车工设备有车床、钻床、刨床，铣刀等，
常用的电工工具有测电笔、电烙铁、多用电表。
常用的木工工具有木锯、刨、木钻、木锉、凿子等。
加工方法有切削、弯折、压制、浇铸等。
学会一种材料的1~2种加工方法（P121-125）
金属材料的加工工艺：
划线：画出基准——划尺寸线——划轮廓线——冲眼。
锯削、锉削、铣削：为使工件符合设计要求的形状、尺寸和粗糙度，对工件进行的切削加工。
钻孔：在实体材料上打孔的方法，如：台钻。
连接：通过固定连接和半固定连接的方法可以实现金属件之间的连接，如：铆接、焊接等。
表面处理：表面刷光、喷涂油漆、镀层可以防止金属表面生锈和增加美观。17
（1）技术试验的分类
按应用范围分类
农业试验
工业试验
国防试验
科学技术试验
按目的分类
性能试验
优化试验
预测试验
信息试验
（2）技术试验方法
在相互具有差异的事物之间，将某些共同相关的因素从一物移植到另一物进行试验的试验方法。
通过扩大和强化试验对象的作用,以提高试验效率的试验方法。
利用计算机技术来虚拟现实中的技术设计原型并进行试验的试验方法。
通过再现的形式来模拟现实发生情况的试验方法。
运用数理统计的方法,选定若干次典型意义的试验,逻辑地推出全部试验所达到的最佳效果的试验方法。
优选试验法
模拟试验法
虚拟试验法
移植试验法
强化试验法
产品说明书定义与作用：
【产品说明书也称为用户手册，它是一种指导用户消费的文书。它必须向消费者介绍产品的性质、结构、使用方法、操作方法及保养、维修等方面的知识，以帮助消费者正确使用、 保养产品，有效地发挥产品的使用价值。产品说明书一般由生产单位编写，印成册子、单页或印在包装、 标签上，随产品发出。
产品说明书的设计是产品设计活动的组成部分。消费者通过产品说明书可以了解产品的性能，了解产品的使用、维护和保养的方法等。科学地使用、维护和管理技术产品，不仅是每个消费者面对琳琅满目的技术产品应具有的基本素养，而且也是衡量人们技术素养的一项重要指标。】18
产品说明书的一般结构：
（1）设计说明
（2）使用说明
（3）注意事项
（4）联系方式
撰写原则：
（1）实事求是
（2）表达准确
（3）通俗易懂 19
产品的维护和保养是指维护产品完好技术状况或工作能力而进行的作业。为了延长产品的使用寿命，防止机件早期损坏，减少运行故障，充分考虑产品的维护与保养，不管从产品设计角度还是从用户使用角度都是非常必需的。
产品的维护和保养是进行技术设计时必须考虑的问题。
技术产品的维护和保养
为了便于维护的保养，在设计时应注意：使用通用的标准部件；为产品配备必需的一般维修工具以方便产品维修；尽量提供维修者易识读的符号标志；产品设计上要便于拆装并确保操作安全。20
产品常用的维护方法和服务途径
一定时间内的产品或产品的零部件的免费保修和包换
一定地域内产品的免费或低价上门送货
通过生产者（厂家）电话咨询指导维护
定期或在产品发生故障时的上门检查和维修服务
提供的服务通常通过销售商的联系，维修站点代理，专人上门维修或定期检查，厂、商家的售后跟踪调查等来实现。21
常见的技术语言及其主要用途
§1.图样：这是工程技术中最常见的一种表达、交流的工具。
§2.图表：通常用于统计数据的表达，常见的有表格、柱状坐标式图表、饼性图表等。
§3.模型：一般用于建筑物、建筑群的表示。地理、军事上用的沙盘模型等
§4.符号、标志：在交通、广告上用的很多，在工程图纸上也有规定的标志、符号来表示一些特殊的要求。
§5.声音：如号音、汽笛、喇叭等在表达某些特殊的信息时发出的声音。
§6.手语和旗语：在交通、航海方面用于指挥、交流和工、沟通。
§7.口头语言：有的技术活动，如技术讲座、教学等，主要是用口头语言来表达和交流。
§8.程序语言：它是以计算机为载体，进行交流和表达的工具。
§9.计算机演示：以计算机为载体，用多种媒体进行交流和表达的工具。 §10.书面文字语言：各种技术文件，都需要用到书面文字语言。22
