认识结构

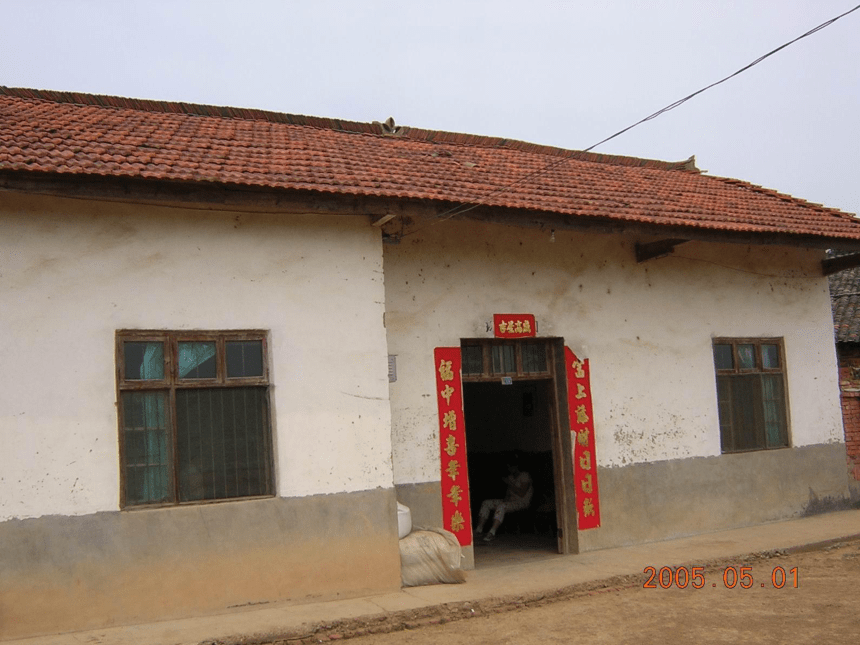

简易小屋
1小屋由哪些构件组成
2小屋的各个构件受到哪些力的作用
小屋的地面受到【 】
小屋的墙壁受到【 】
小屋的房顶受到【 】
走进现实
探究现实生活中房屋的结构形态作用
回顾极端事件
911事件大楼会倒塌的原因
在室温下，铁原子之间的磁场仍然保持相对的稳定。但是，随着温度的升高，这些磁场不断发生不规则改变，原子之间的运动和碰撞加速。这种变化导致了钢的性能变化。在911恐怖袭击事件中，纽约世贸中心双子塔被劫持的飞机撞击后，其钢架构表面的保护层绝缘面板随之脱落。双塔的钢架构因此完全暴露于大火之中，当时大火的温度已接近500摄氏度的钢软化点。 两座大楼在飞机冲撞后的一段时间内曾顶住了冲击力的影响。世贸中心北楼遭袭后支撑了122分钟才倒塌，南楼则支撑了57分钟。在这段时间里，尽管大楼外部的支撑部件遭到破坏，但是主体结构成功地将力量分散到其它支撑点上。飞机撞上大楼后，巨大火球立即消耗了每架飞机10000加仑燃料的1/3，但这对建筑物本身并没有造成太大损害。不过剩下的燃料继续燃烧，并在数分钟内点燃了大楼内部的家具、电器、纸张及飞机上的货物，最终导致了双塔整体倒塌这一灾难性的后果。
据广东省政府通报，九江大桥坍塌事故原因已初步查明，是佛山籍“南桂机035”号运沙船违规操作，驶入非主航道撞上桥墩导致大桥坍塌。
美国“哥伦比亚”号航天飞机坠毁的原因？
美国“哥伦比亚”号航天飞机外部燃料箱表面泡沫材料安装过程中存在的缺陷，是造成整起事故的祸首。“哥伦比亚”号航天飞机事故调查委员会公布的调查报告称，外部燃料箱表面脱落的一块泡沫材料击中航天飞机热保护系统，致使炙热空气在冲入左机翼的同时还可能涌进了机轮所在的起落架舱，导致了悲剧的发生。
地震后房子多久会倒塌？
房子多久才倒，不仅和烈度有关，还和房子本身的基础、结构、朝向、建筑质量等有关。在震中有部分房屋在第一波震动到达瞬间就倒塌，一些房屋虽然受损严重，却直到现在也没倒。 不过大多数倒塌的房屋是在第一波震动到达后5-20秒倒塌的。
钢筋混凝土结构
混凝土是由水泥、砂子、石子和水按一定的比例拌和而成。凝固后坚硬如石，受压能力好，但受拉能力差，容易因受拉而断裂。为了解决这个矛盾，充分发挥混凝土的受压能力，常在混凝土受拉区域内或相应部位加入一定数量的钢筋，使两种材料粘结成一个整体，共同承受外力。这种配有钢筋的混凝土，称为钢筋混凝土。钢筋混凝土粘结锚固能力可以由四种途径得到：①钢筋与混凝土接触面上化学吸附作用力，也称胶结力。②混凝土收缩，将钢筋紧紧握固而产生摩擦力。③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用，也称咬合力。④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力。
设计简易防震房
