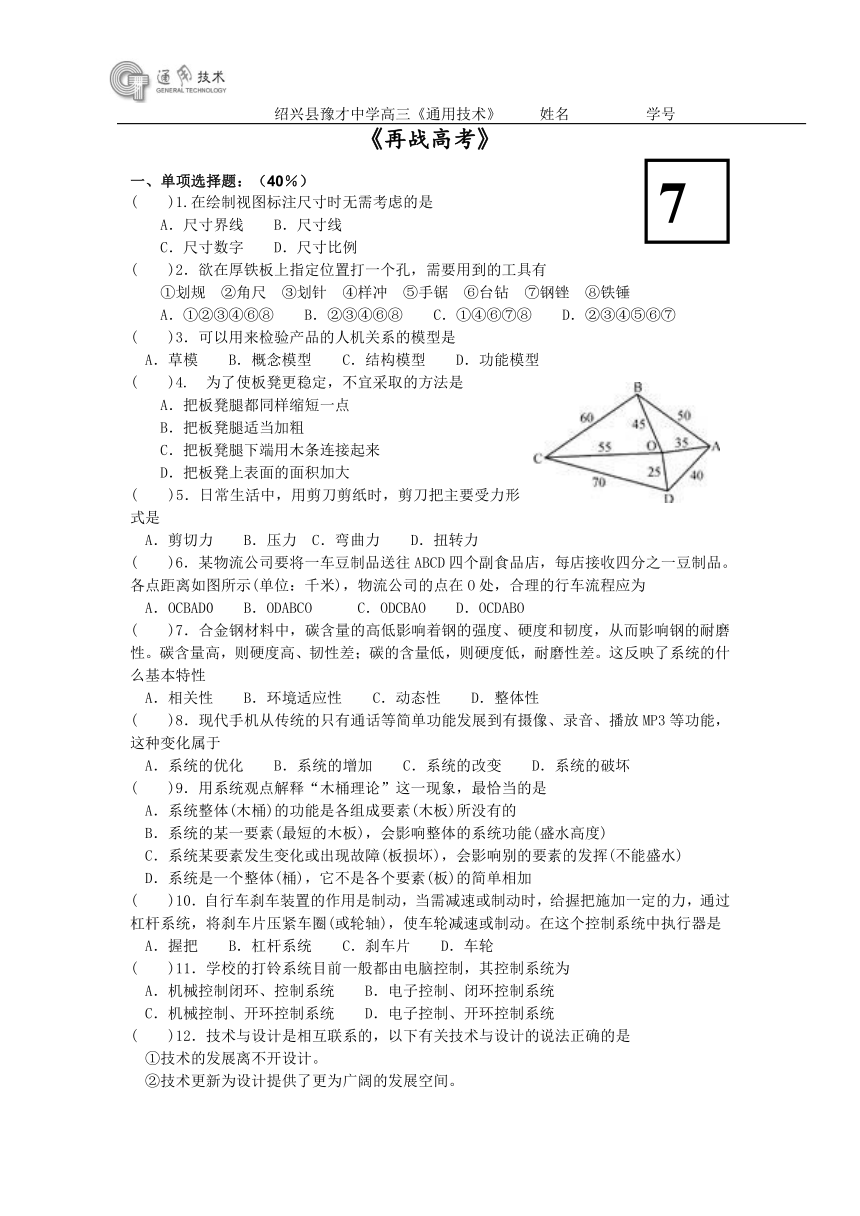

绍兴县豫才中学高三《通用技术》复习试卷(7)

绍兴县豫才中学高三《通用技术》 姓名 学号
《再战高考》
一、单项选择题：（40％）
( )1.在绘制视图标注尺寸时无需考虑的是
A．尺寸界线 B．尺寸线
C．尺寸数字 D．尺寸比例
( )2．欲在厚铁板上指定位置打一个孔，需要用到的工具有
①划规 ②角尺 ③划针 ④样冲 ⑤手锯 ⑥台钻 ⑦钢锉 ⑧铁锤
A．①②③④⑥⑧ B．②③④⑥⑧ C．①④⑥⑦⑧ D．②③④⑤⑥⑦
( )3．可以用来检验产品的人机关系的模型是
A．草模 B．概念模型 C．结构模型 D．功能模型
( )4. 为了使板凳更稳定，不宜采取的方法是
A．把板凳腿都同样缩短一点
B．把板凳腿适当加粗
C．把板凳腿下端用木条连接起来
D．把板凳上表面的面积加大
( )5．日常生活中，用剪刀剪纸时，剪刀把主要受力形式是
A．剪切力 B．压力 C．弯曲力 D．扭转力
( )6．某物流公司要将一车豆制品送往ABCD四个副食品店，每店接收四分之一豆制品。各点距离如图所示(单位：千米)，物流公司的点在O处，合理的行车流程应为
A．OCBAD0 B．ODABCO C．ODCBAO D．OCDABO
( )7．合金钢材料中，碳含量的高低影响着钢的强度、硬度和韧度，从而影响钢的耐磨性。碳含量高，则硬度高、韧性差；碳的含量低，则硬度低，耐磨性差。这反映了系统的什么基本特性
A．相关性 B．环境适应性 C．动态性 D．整体性
( )8．现代手机从传统的只有通话等简单功能发展到有摄像、录音、播放MP3等功能，这种变化属于
A．系统的优化 B．系统的增加 C．系统的改变 D．系统的破坏
( )9．用系统观点解释“木桶理论”这一现象，最恰当的是
A．系统整体(木桶)的功能是各组成要素(木板)所没有的
B．系统的某一要素(最短的木板)，会影响整体的系统功能(盛水高度)
C．系统某要素发生变化或出现故障(板损坏)，会影响别的要素的发挥(不能盛水)
D．系统是一个整体(桶)，它不是各个要素(板)的简单相加
( )10．自行车刹车装置的作用是制动，当需减速或制动时，给握把施加一定的力，通过杠杆系统，将刹车片压紧车圈(或轮轴)，使车轮减速或制动。在这个控制系统中执行器是
A．握把 B．杠杆系统 C．刹车片 D．车轮
( )11．学校的打铃系统目前一般都由电脑控制，其控制系统为
A．机械控制闭环、控制系统 B．电子控制、闭环控制系统
C．机械控制、开环控制系统 D．电子控制、开环控制系统

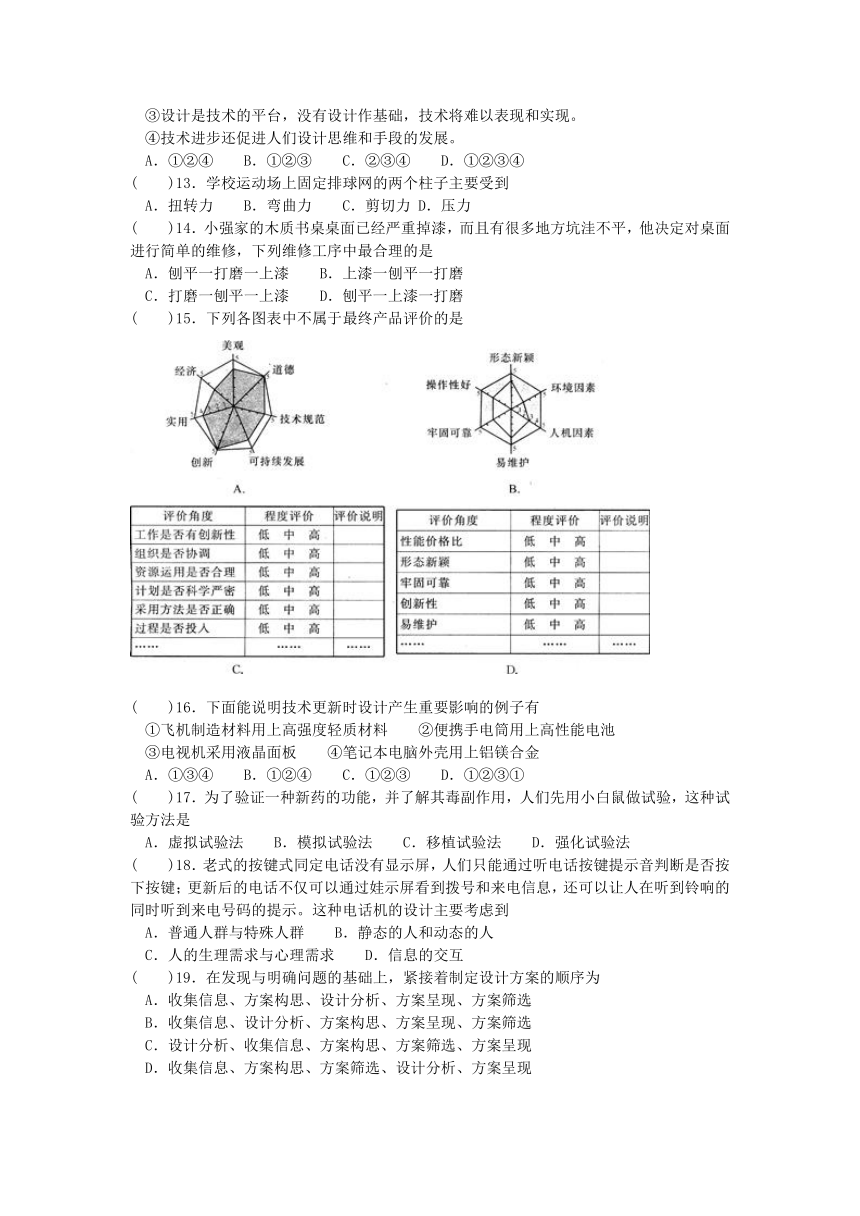

( )12．技术与设计是相互联系的，以下有关技术与设计的说法正确的是
①技术的发展离不开设计。
②技术更新为设计提供了更为广阔的发展空间。
③设计是技术的平台，没有设计作基础，技术将难以表现和实现。
④技术进步还促进人们设计思维和手段的发展。
A．①②④ B．①②③ C．②③④ D．①②③④
( )13．学校运动场上固定排球网的两个柱子主要受到
A．扭转力 B．弯曲力 C．剪切力 D．压力
( )14．小强家的木质书桌桌面已经严重掉漆，而且有很多地方坑洼不平，他决定对桌面进行简单的维修，下列维修工序中最合理的是
A．刨平一打磨一上漆 B．上漆一刨平一打磨
C．打磨一刨平一上漆 D．刨平一上漆一打磨
( )15．下列各图表中不属于最终产品评价的是
( )16．下面能说明技术更新时设计产生重要影响的例子有
①飞机制造材料用上高强度轻质材料 ②便携手电筒用上高性能电池
③电视机采用液晶面板 ④笔记本电脑外壳用上铝镁合金
A．①③④ B．①②④ C．①②③ D．①②③①
( )17．为了验证一种新药的功能，并了解其毒副作用，人们先用小白鼠做试验，这种试验方法是
A．虚拟试验法 B．模拟试验法 C．移植试验法 D．强化试验法
( )18．老式的按键式同定电话没有显示屏，人们只能通过听电话按键提示音判断是否按下按键；更新后的电话不仅可以通过娃示屏看到拨号和来电信息，还可以让人在听到铃响的同时听到来电号码的提示。这种电话机的设计主要考虑到
A．普通人群与特殊人群 B．静态的人和动态的人
C．人的生理需求与心理需求 D．信息的交互
( )19．在发现与明确问题的基础上，紧接着制定设计方案的顺序为
A．收集信息、方案构思、设计分析、方案呈现、方案筛选
B．收集信息、设计分析、方案构思、方案呈现、方案筛选
C．设计分析、收集信息、方案构思、方案筛选、方案呈现
D．收集信息、方案构思、方案筛选、设计分析、方案呈现
( )20．构成自行车传动(或动力)控制系统的部件是
①脚蹬 ②链轮 ③链条 ④车轮
A．①②③ B．①②④ C．②③④ D．①②③④
二、非选择题
21．标注尺寸，以mm为单位取整数。（从图中量出按1:1标注）
22. 如图所示是一辆折叠式自行车，它折叠后可以放在背包里，重量只有5公斤左右。你认为这项设计侧重于技术设计还是艺术设计 它的侧重点主要体现在哪些方面
23． 如图所示是一个咖啡杯，请你从设计的原则角度对其进行评价。
24. 右图是家用燃气减压阀结构示意图，其工作原理是：液化石油气从钢瓶出来时，气压较高，先经过进气嘴到达减压室，随着进入减压室的液化石油气增多，内部压力升高，导致有弹簧压着的橡胶薄膜向上凸起，连接在薄膜中心的杠杆右端也随之向上移动，杠杆的左端则向下利用阀垫压紧进气嘴，控制了液化石油气的进气量，使减压室内的气压不再升高。在橡胶薄膜向上移动的同时，上气室的部分空气有呼吸孔迅速排除阀体。
当燃气灶打开以后，液化石油气从减压阀内流出（出气孔）。减压室压力下降，在弹簧的作用下，橡胶薄膜下凹（此时外部空气从呼吸孔进入上气室），使杠杆左端向上移动，进气量增加，减压室内压力回升。
这样反复不断的调节过程，使减压室内的压力始终保持恒定。即进气压力不会影响出口压力。从而起到降压和稳压的作用。
回答几下问题
减压阀的控制方式是开环还是闭环控制，为什么？
减压阀在工作过程中存在哪些干扰因素？
画出控制系统框图
24. 右图是家用燃气减压阀结构示意图，其工作原理是：液化石油气从钢瓶出来时，气压较高，先经过进气嘴到达减压室，随着进入减压室的液化石油气增多，内部压力升高，导致有弹簧压着的橡胶薄膜向上凸起，连接在薄膜中心的杠杆右端也随之向上移动，杠杆的左端则向下利用阀垫压紧进气嘴，控制了液化石油气的进气量，使减压室内的气压不再升高。在橡胶薄膜向上移动的同时，上气室的部分空气有呼吸孔迅速排除阀体。
当燃气灶打开以后，液化石油气从减压阀内流出（出气孔）。减压室压力下降，在弹簧的作用下，橡胶薄膜下凹（此时外部空气从呼吸孔进入上气室），使杠杆左端向上移动，进气量增加，减压室内压力回升。
这样反复不断的调节过程，使减压室内的压力始终保持恒定。即进气压力不会影响出口压力。从而起到降压和稳压的作用。
回答几下问题
减压阀的控制方式是开环还是闭环控制，为什么？
减压阀的控制方式属于闭环控制。
因为，闭环控制系统就是指在系统的输入端与输出端之间存在反馈回路，输出量对对控制过程产生影响的控制系统，其核心是通过反馈来减少被控量的偏差。而减压阀存在这个反馈回路，通过反馈始终保持减压室的压力恒定
减压阀在工作过程中存在哪些干扰因素？
1.燃气灶具的出气量，当燃气灶具的旋钮调到高挡时，出气量就多；当燃气灶具的旋钮调到2.低挡时，出气量就少，这是主要干扰因素。
3.减压阀的呼吸孔，当减压阀的呼吸孔阻塞或不畅通时会对减压阀工作产生干扰因素。
人为的拧动调节螺塞，改变弹簧的压力会对减压阀工作产生干扰因素。
4.液化气瓶内的压力，当瓶内的气体不足时压力减小，会对减压阀工作产生干扰因素。
画出控制系统框图
