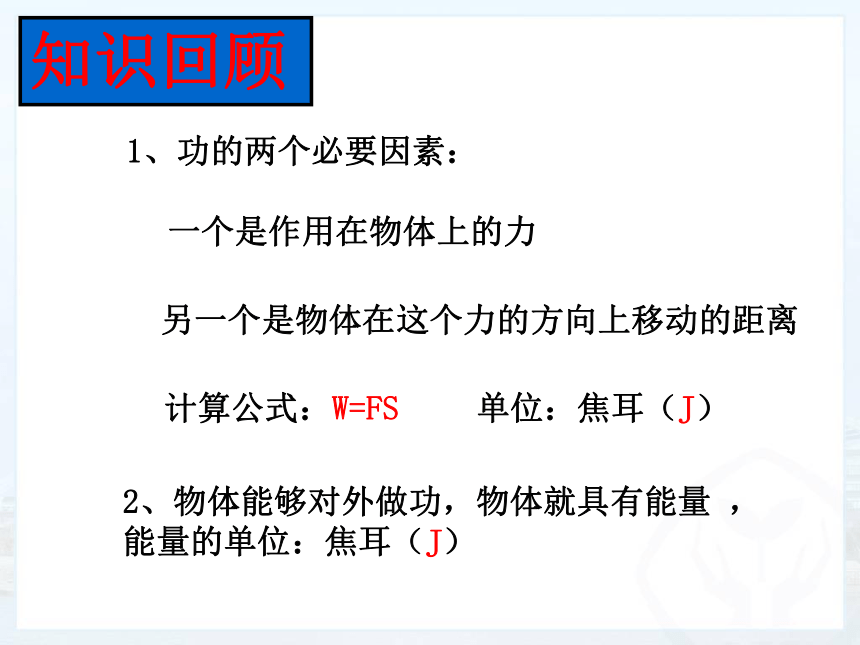

1、功的两个必要因素：
一个是作用在物体上的力
计算公式：W=FS
单位：焦耳（J）
知识回顾
2、物体能够对外做功，物体就具有能量 ， 能量的单位：焦耳（J）
另一个是物体在这个力的方向上移动的距离
第十八章 第１节
电能 电功

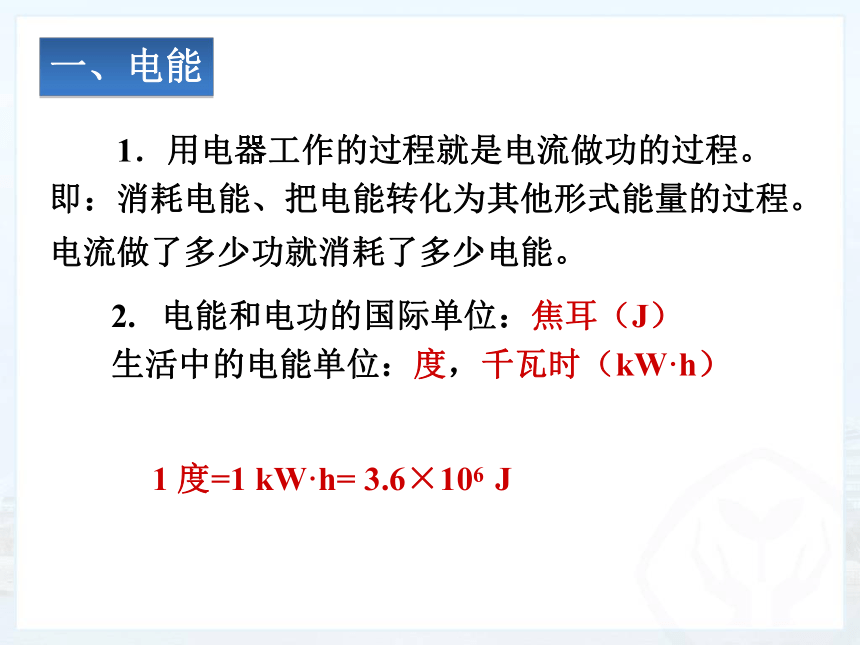

　　2. 电能和电功的国际单位：焦耳（J）
　　生活中的电能单位：度，千瓦时（kW·h）
　　1 度=1 kW·h= 3.6×106 J

　　　　　　
一、电能
电能转化为光能
电能转化为机械能
电能转化为内能
电灯为我们照明
电能转化为
机械能和内能
说说下列用电器工作时的能量转化：

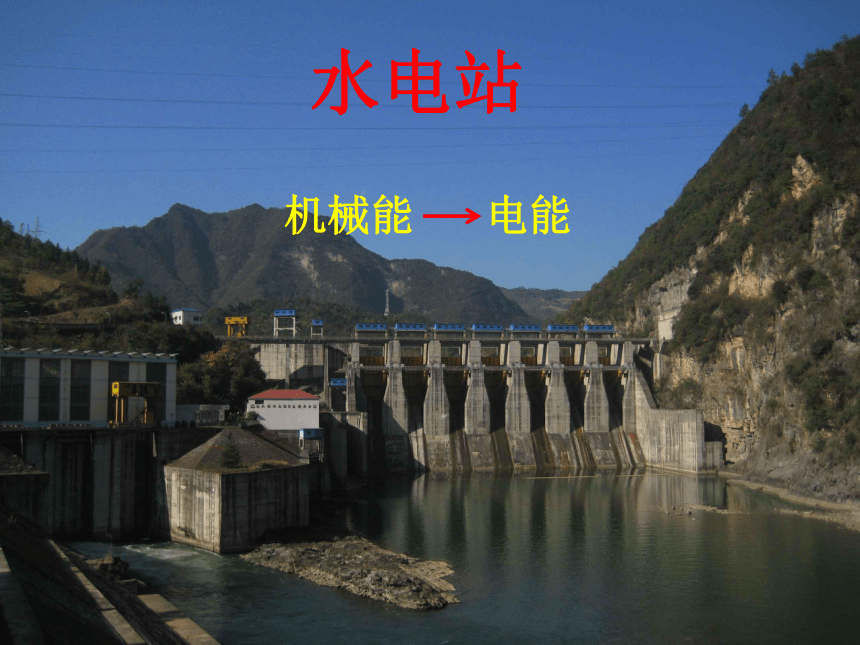

水电站
火电站

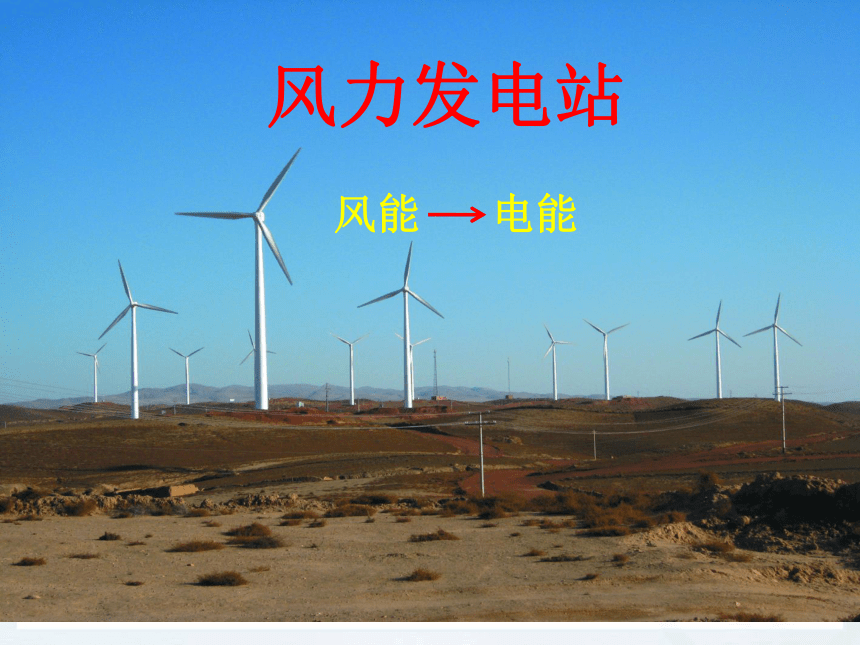

风力发电站
大亚湾核电站
太阳能发电站
（化学能→电能）
干电池、蓄电池
　　电源（即各种各样的发电厂和电池），把不同形式的能转化为电能。
电能的来源：
　　电能表（电度表）
二、电能的计量
是测量用电器在一段时间内消耗多少电能的仪表。
●“220 V” 表示 这个电能表应该在 220 伏的电路中使 用。
电能表有几个重要的参数应该注意：
●“10（20）A” 表示这个电能表的 标定电流为 10 A， 额定最大电流为 20 A。电能表工作 时的电流不应超过 额定最大电流。
●“50 ～”表示 这个电能表在频 率为50 Hz的交流 电路中使用。
●“600 revs/ （kW · h）”表示 接在这个电能表上 的用电器，每消耗 1 kW · h的电能， 电能表上的转盘转 过 600 转。
红圈里的数字是小数点后面的数字
单位：kW?h
2、读数：
读数：530.0kW.h
电能表上显示的数字是表从开始计数到读数为止用去的电能
1月底:
2月底:
W1月底=______kw?h
W2月底=______kw?h
4267.8
4374.4
2月份用电：
W=______________ kw?h
4374.4-4267.8= 106.6
小明家中1 月底与 2 月底电能表的示数如图所示，每度电的电费是0.60元，他家 2 月份需要付多少电费。
2月份电费：
106.6 ×0.60元=63.96元


各式各样的家用电能表
　　小明家中1 月底与 2 月底电能表的示数如图所示，小明家所在地区每度电的电费是0.60元，请估算他家 2 月份需要付多少电费。
2 月底
1 月底
　　2 月份消耗的电能为：
　　　　3 394.5 kW·h －3 287.5 kW·h = 107 kW·h
　　应支付的电费为：
　　　　107 kW·h×0.60 元/(kW·h) = 64.2 元
解析：


　　发1度电要消耗0.35 kg标准煤，排放0.872 kg二氧化碳，要关注能源消耗造成的环境破坏。
　　电能是人们生活的重要资源，为节约每一度电，我们要从点滴做起。
W=UIt
W —— 焦（J）
t —— 秒（s）
I ——安（A）
U ——伏 （V）
　　公式：
三、电功的计算
　　电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
　　1．有一只节能灯接在220 V的家庭电路中，通过它的电流为90 mA，计算这只灯使用5 h消耗多少焦耳电？合多少度?
解析：
90 mA=0.09 A 5h=5×3600s=1.8×104s
W=UIt =220 V×0.09 A×1.8×104s =3.574×104J
　　这只节能灯工作5 h消耗的电能是3.574×104J。
　　2．手机、数码相机等常用充电电池作为电源，某手机电池的电压为3.6 V，安时容量为750 mA·h。它充满电后所储存的电能是_______J。
解析：
　　电池参数有：电压和安时容量(A·h)
　　安时容量=放电电流(A)×放电时间(h)
　　750 mA·h= 750 mA×1 h
　　W = UIt = 3.6 V×0.75 A×3 600 s = 9 720 J
9 720
3．有关电功计算的导出公式
W = UIt
二、电能的计量
