通用技术第六-八章复习题

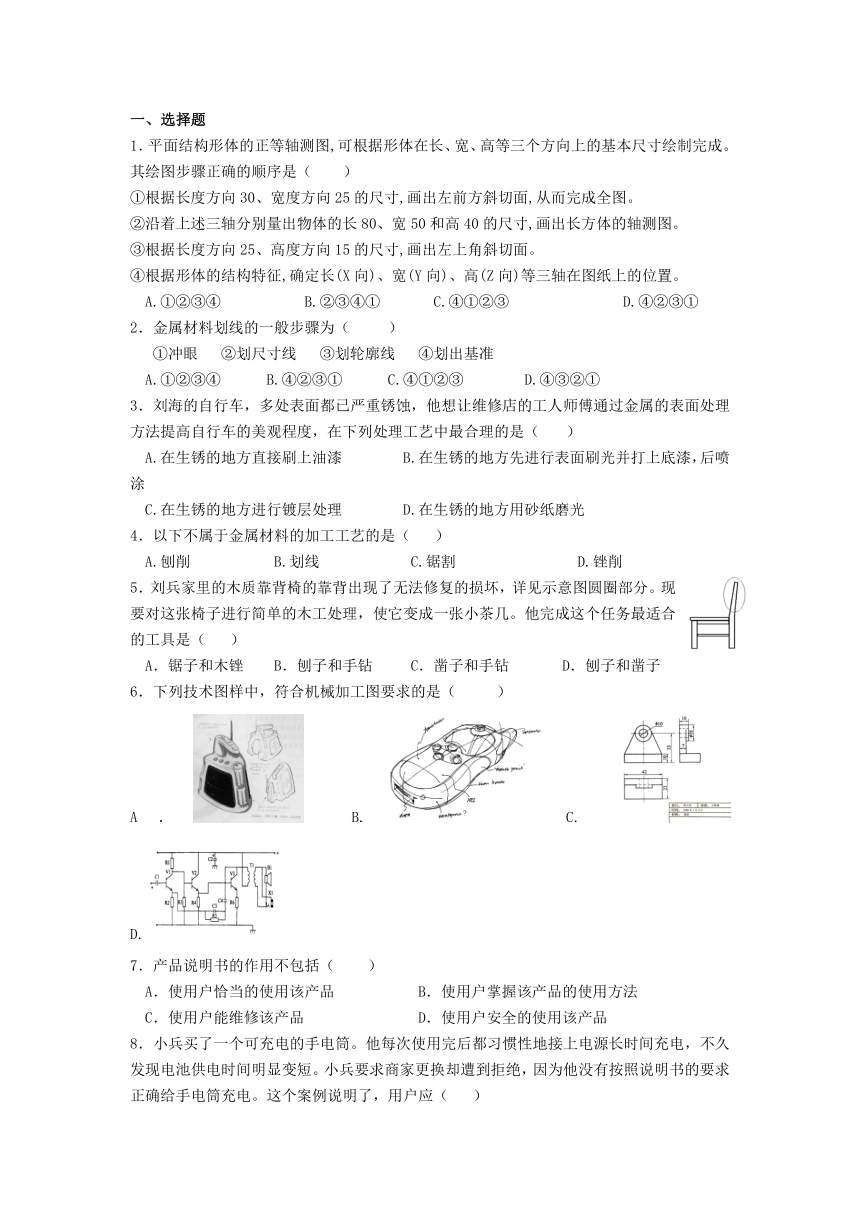

一、选择题
1．平面结构形体的正等轴测图,可根据形体在长、宽、高等三个方向上的基本尺寸绘制完成。其绘图步骤正确的顺序是（ ）
①根据长度方向30、宽度方向25的尺寸,画出左前方斜切面,从而完成全图。
②沿着上述三轴分别量出物体的长80、宽50和高40的尺寸,画出长方体的轴测图。
③根据长度方向25、高度方向15的尺寸,画出左上角斜切面。
④根据形体的结构特征,确定长(X向)、宽(Y向)、高(Z向)等三轴在图纸上的位置。
A.①②③④ B.②③④① C.④①②③ D.④②③①
2．金属材料划线的一般步骤为（ ）
①冲眼 ②划尺寸线 ③划轮廓线 ④划出基准
A.①②③④ B.④②③① C.④①②③ D.④③②①
3．刘海的自行车，多处表面都已严重锈蚀，他想让维修店的工人师傅通过金属的表面处理方法提高自行车的美观程度，在下列处理工艺中最合理的是（ ）
A.在生锈的地方直接刷上油漆 B.在生锈的地方先进行表面刷光并打上底漆，后喷涂
C.在生锈的地方进行镀层处理 D.在生锈的地方用砂纸磨光
4．以下不属于金属材料的加工工艺的是（ ）
A.刨削 B.划线 C.锯割 D.锉削
5．刘兵家里的木质靠背椅的靠背出现了无法修复的损坏，详见示意图圆圈部分。现要对这张椅子进行简单的木工处理，使它变成一张小茶几。他完成这个任务最适合的工具是（ ）
A．锯子和木锉 B．刨子和手钻 C．凿子和手钻 D．刨子和凿子
6．下列技术图样中，符合机械加工图要求的是（ ）
A． B.C. D.
7．产品说明书的作用不包括（ ）
A．使用户恰当的使用该产品 B．使用户掌握该产品的使用方法
C．使用户能维修该产品 D．使用户安全的使用该产品
8．小兵买了一个可充电的手电筒。他每次使用完后都习惯性地接上电源长时间充电，不久发现电池供电时间明显变短。小兵要求商家更换却遭到拒绝，因为他没有按照说明书的要求正确给手电筒充电。这个案例说明了，用户应（ ）
A.面对面与厂家沟通才能正确使用产品 B.逐个接受厂家如何使用产品的培训
C.认真阅读产品说明书才能确保正确使用产品 D.凭经验和习惯来使用产品
9.某村民刘某买了一种名为“保果灵2号”的农药。农药说明书上清楚地标着“连续使用2次，间隔期为20天”。刘某看后，当天便对果园的柿树连续喷洒了2次农药，准备20天后再喷洒2次。七八天后，他家200棵柿树的叶子、果实全部掉落！请问，造成刘某家200棵柿树叶子、果实全部掉落的原因是（ ）
A.说明书没有充分考虑用户的阅读需要 B.说明书的内容条理不清楚，“说而不明”
C.说明书的内容没有侧重点 D.刘某没有看清楚说明书就盲目使用农药
二、填空题
1．可以为研究人机关系、结构、制造工艺、外观市场宣传等提供实体形象的模型是_______模型。
2．产品的设计应充分估计到产品使用过程中可能会发生的各种故障，并通过__________或___________等途径向用户介绍检查与排除简单故障的办法以及产品维修站点。
3．一般地，产品说明书的结构由_______、_______、_______组成。

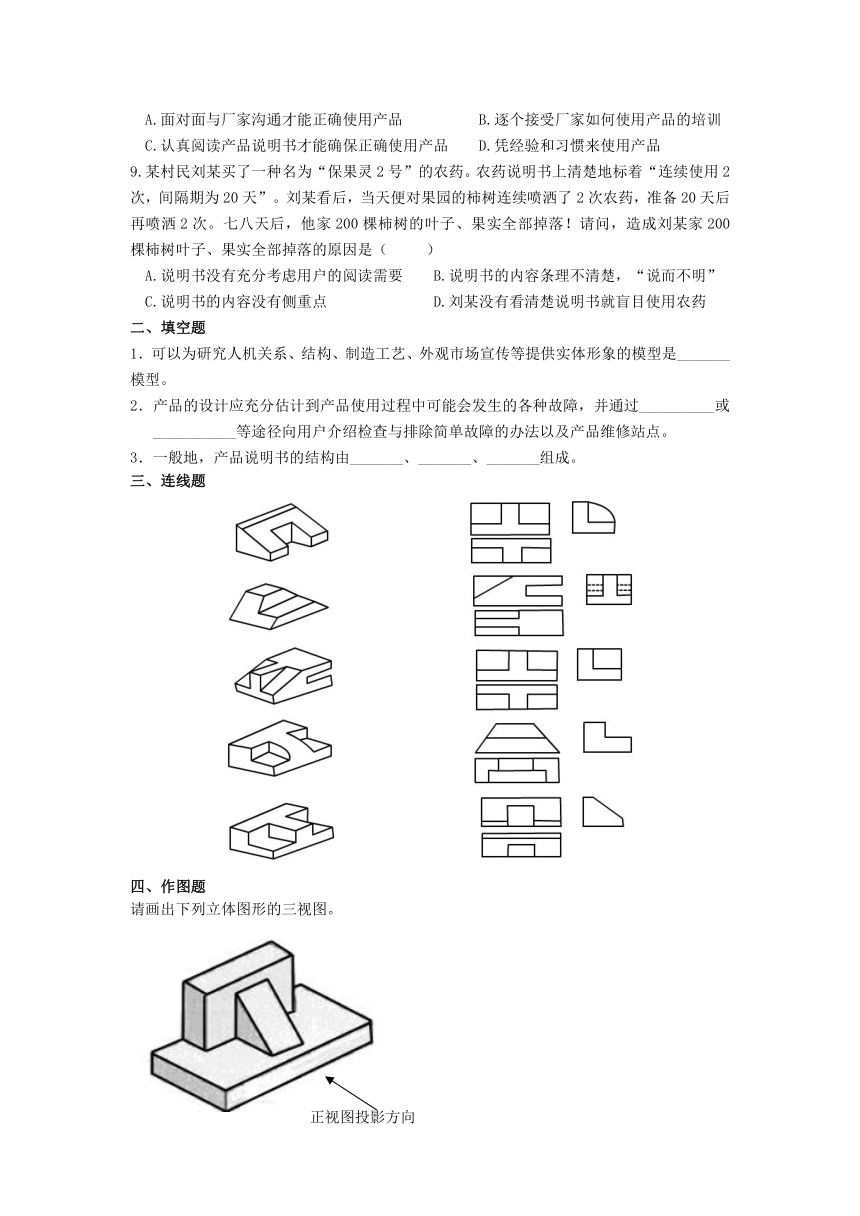

三、连线题
四、作图题
请画出下列立体图形的三视图。
五、简答题
1．有一种药品的说明书上关于用法和用药量的说明是这样写的：“本药口服，每片含有效成份0.25克，成人一次服500mg，每日3次，或遵医嘱服用。”请指出这句话存在的问题，并将其修改得更明确、易读。
2.太阳光照射到人的身体,在地上得到一个人影,这个人影是否可称为视图？为什么？
3．某校的一名中学生发现自己上学用的自行车表面生锈了，想通过金属的表面处理方法提高美观程度，请问：（１）分析故障产生的可能原因？（２）并用表面刷光和喷涂油漆的方法帮忙如何解决？
第六～八章复习资料答案
一、选择题
1 2 3 4 5 6 7 8 9
D B B A A C C C B
二、填空题
1、概念 2、用户手册 使用说明书 3、标题 正文 产品标记
三、连线题
四、作图题
五、简答题
1．题中含有一些专业术语（如克和mg），普通人很难知道自己应该吃多少药，给病人带来不便。可以改为：本药口服，每片含有效成份0.25克，成人一次服2片，每日3次，或遵医嘱服用。
2．不能，视图是要求投影线要与投影面垂直，而太阳光照射到人的身体,在地上得到一个人影的投影线不一定与地面垂直，所以它不是视图。
3．（1）金属长期没有得到保护，与空气反应产生了氧化物，并受其它脏物（酸，碱，盐等）的腐蚀，从而产生了锈。
（2）清除金属表面毛刺和铁屑→用细锉锉平表面→用精细沙纸打磨→涂防锈漆 →喷涂油漆
正视图投影方向
