北师大版九年级物理 第十一章 达标检测卷（含答案）

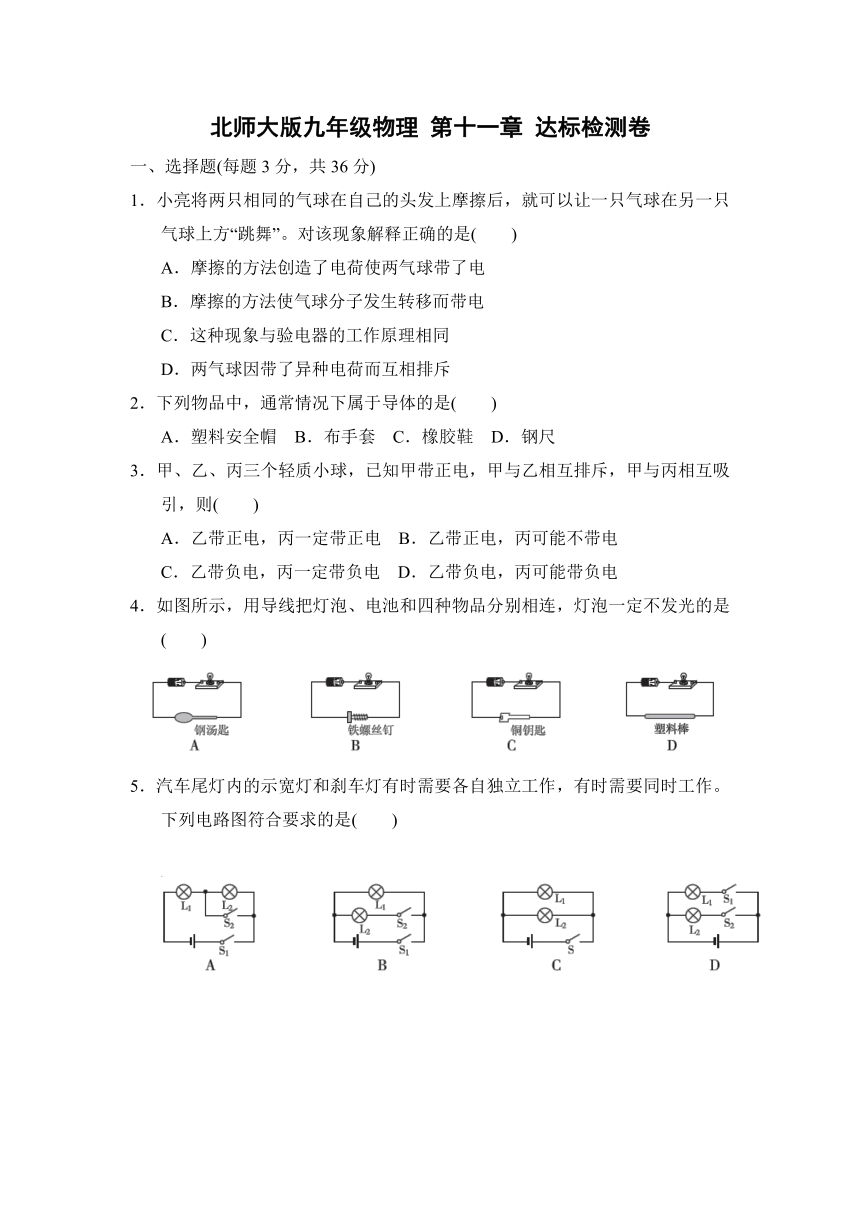

北师大版九年级物理 第十一章 达标检测卷
一、选择题(每题3分，共36分)
1．小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”。对该现象解释正确的是(　　)
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两气球因带了异种电荷而互相排斥
2．下列物品中，通常情况下属于导体的是(　　)
A．塑料安全帽 B．布手套 C．橡胶鞋 D．钢尺
3．甲、乙、丙三个轻质小球，已知甲带正电，甲与乙相互排斥，甲与丙相互吸引，则(　　)
A．乙带正电，丙一定带正电 B．乙带正电，丙可能不带电
C．乙带负电，丙一定带负电 D．乙带负电，丙可能带负电
4．如图所示，用导线把灯泡、电池和四种物品分别相连，灯泡一定不发光的是(　　)

5．汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。下列电路图符合要求的是(　　)

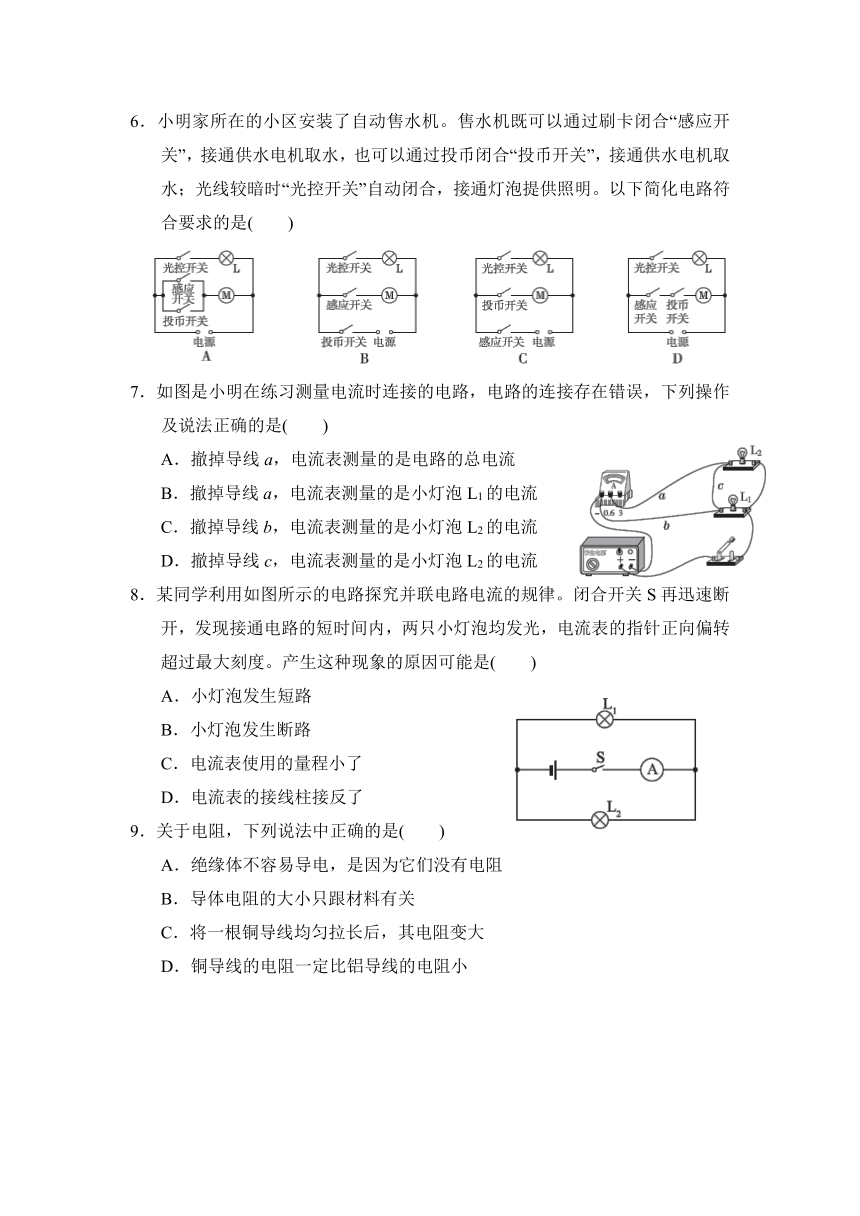

6．小明家所在的小区安装了自动售水机。售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。以下简化电路符合要求的是(　　)

7．如图是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是(　　)
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L2的电流
8．某同学利用如图所示的电路探究并联电路电流的规律。闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是(　　)
A．小灯泡发生短路　
B．小灯泡发生断路　
C．电流表使用的量程小了　
D．电流表的接线柱接反了
9．关于电阻，下列说法中正确的是(　　)
A．绝缘体不容易导电，是因为它们没有电阻
B．导体电阻的大小只跟材料有关
C．将一根铜导线均匀拉长后，其电阻变大
D．铜导线的电阻一定比铝导线的电阻小

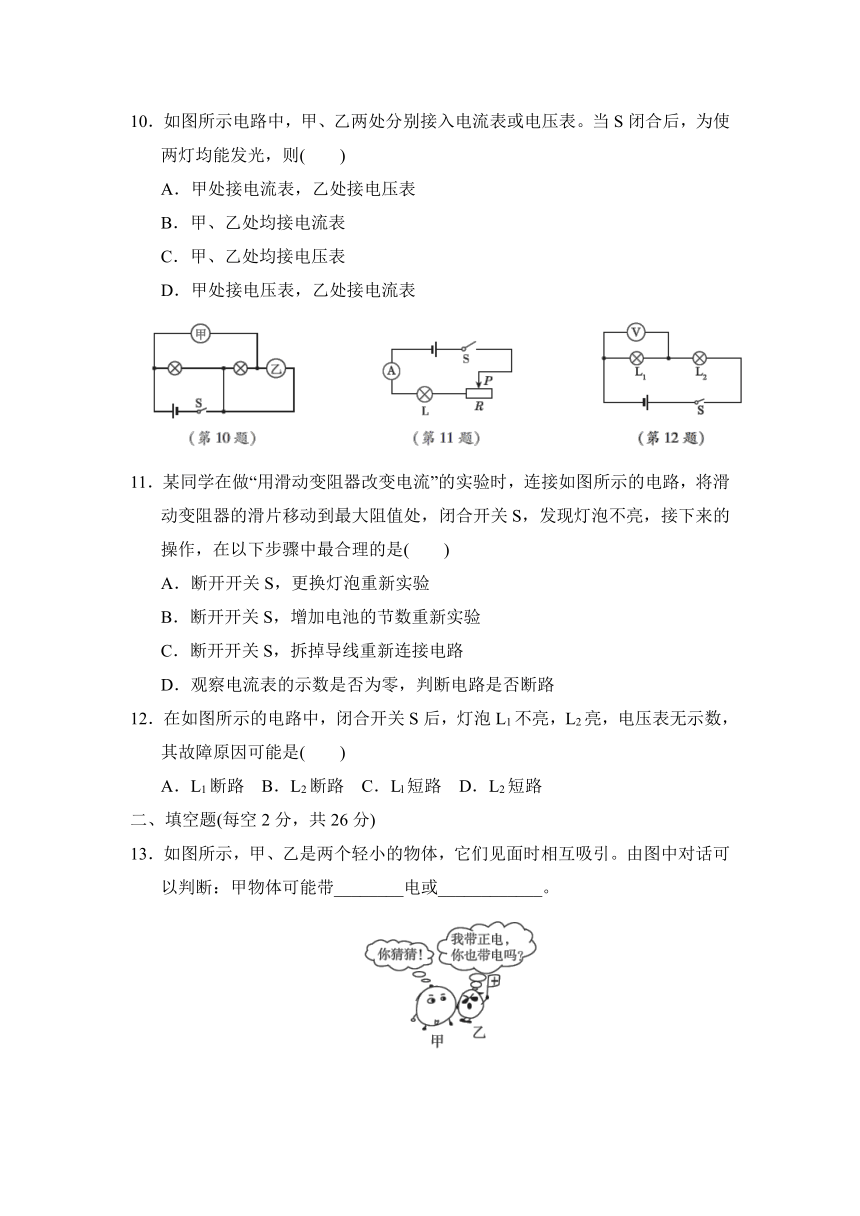

10．如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，为使两灯均能发光，则(　　)
A．甲处接电流表，乙处接电压表
B．甲、乙处均接电流表
C．甲、乙处均接电压表
D．甲处接电压表，乙处接电流表

11．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现灯泡不亮，接下来的操作，在以下步骤中最合理的是(　　)
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
12．在如图所示的电路中，闭合开关S后，灯泡L1不亮，L2亮，电压表无示数，其故障原因可能是(　　)
A．L1断路 B．L2断路 C．Ll短路 D．L2短路
二、填空题(每空2分，共26分)
13．如图所示，甲、乙是两个轻小的物体，它们见面时相互吸引。由图中对话可以判断：甲物体可能带________电或____________。

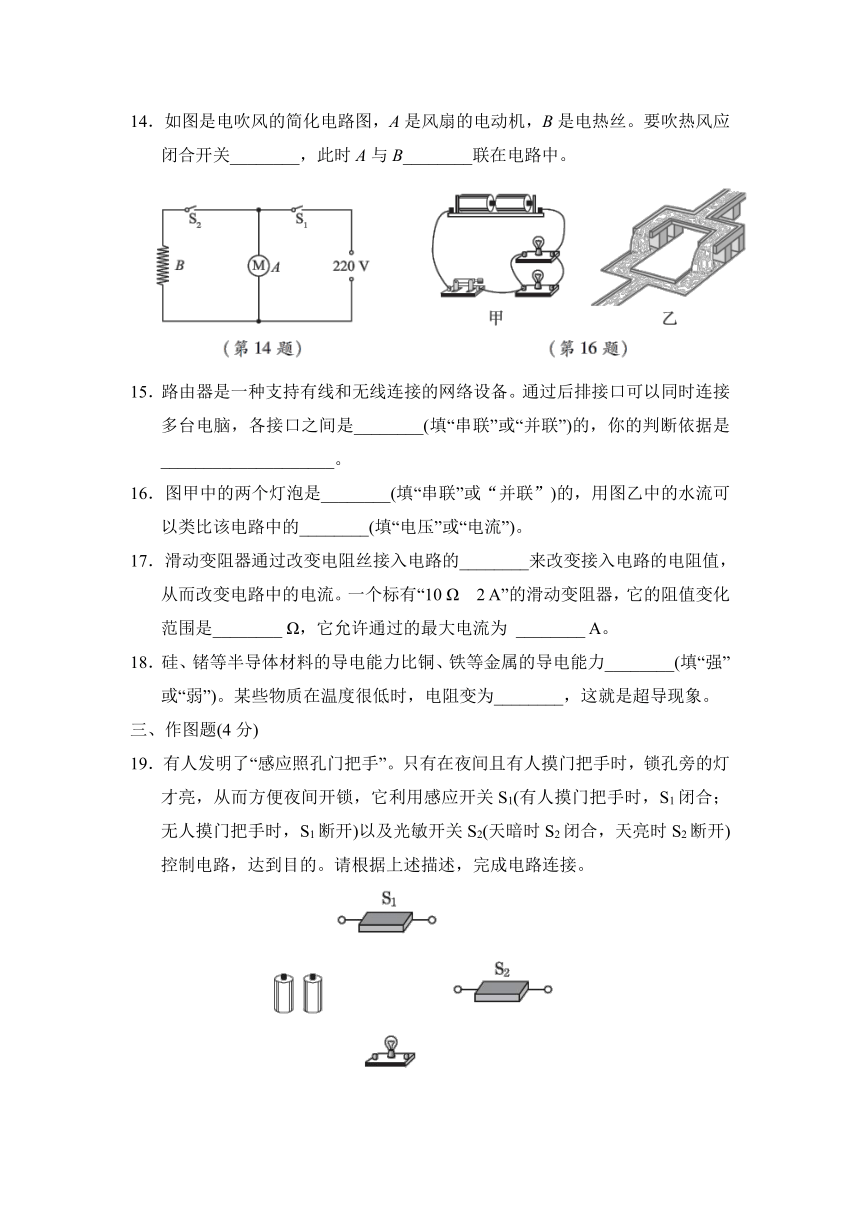

14．如图是电吹风的简化电路图，A是风扇的电动机，B是电热丝。要吹热风应闭合开关________，此时A与B________联在电路中。

15．路由器是一种支持有线和无线连接的网络设备。通过后排接口可以同时连接多台电脑，各接口之间是________(填“串联”或“并联”)的，你的判断依据是____________________。
16．图甲中的两个灯泡是________(填“串联”或“并联”)的，用图乙中的水流可以类比该电路中的________(填“电压”或“电流”)。
17．滑动变阻器通过改变电阻丝接入电路的________来改变接入电路的电阻值，从而改变电路中的电流。一个标有“10 Ω　2 A”的滑动变阻器，它的阻值变化范围是________ Ω，它允许通过的最大电流为 ________ A。
18．硅、锗等半导体材料的导电能力比铜、铁等金属的导电能力________(填“强”或“弱”)。某些物质在温度很低时，电阻变为________，这就是超导现象。
三、作图题(4分)
19．有人发明了“感应照孔门把手”。只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁，它利用感应开关S1(有人摸门把手时，S1闭合；无人摸门把手时，S1断开)以及光敏开关S2(天暗时S2闭合，天亮时S2断开)控制电路，达到目的。请根据上述描述，完成电路连接。


四、实验探究题(每题8分，共16分)
20．用如图所示的电路探究并联电路中的电流关系。
(1)闭合开关，发现L1亮，而L2不亮。小易认为L2不亮的原因是L2短路，你认为他的判断是________(填“正确”或“错误”)的。
(2)小易将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“－”接线柱上，其他都不动。他这样连接的目的是测________(填“干路”或“L2”)的电流，请评价其可行性并说明理由：______________________________________。
(3)小易将实验数据记录在下表中。分析表中数据，可得出的结论是________________________________________________________________。
　　　　　
电流表的测量对象 电流表的示数I/A
L1所在的支路 0.30
L2所在的支路 0.20
干路 0.50

21．探究导体的电阻跟导体长度的关系的电路如图甲所示，通过移动导线夹可以改变接入电路中电阻丝的长度。


(1)请用笔画线代替导线将电路实物图补充完整。
(2)实验采取了如下操作步骤，其合理的顺序是__________________(填序号)。
A．将导线夹移到某一适当位置；
B．调节滑动变阻器，使电流表和电压表的示数为某一适当值；
C．记录电流表和电压表的示数，并用刻度尺测量接入电路中电阻丝的长度；
D．连接电路；
E．将滑动变阻器的滑片移到最左端；
F．闭合开关；
G．改变接入电路中电阻丝的长度，再测量几次。
(3)某次测量时，电压表的示数如图乙所示，则电压为____________V。
(4)将所测得的数据进行处理后，作出电阻丝的电阻与长度的关系图像如图丙所示。分析图像可得出，导体的电阻与长度的关系是__________________________。
五、综合应用题(22题10分，23题8分，共18分)
22．如图所示，在一根横跨河流两岸的塑料管内穿有三根完全相同的电线，为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：

(1)连接A和B，将测通器的m端连接在D上，当n端连接F时，小灯泡发光，连接E时，小灯泡不发光。由此可以确定________(填字母，下同)为同一导线的两端。
(2)为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与________相连，另一端只需接触一根导线的一端就能将两根导线辨别开。




23．如图甲所示的电路，当开关S闭合后，电流表A1的示数如图乙所示，A2的示数如图丙所示。
(1)请写出流过电灯L2的电流和干路中电流大小。
(2)流过电灯L1的电流是多少？



答案
一、1．C　2．D
3．B　点拨：由于甲带正电，甲与乙相互排斥，根据电荷之间的相互作用可得出乙带正电；而甲与丙相互吸引，所以丙带负电或不带电，故选项B符合题意。
4．D　点拨：塑料棒是绝缘体，接入电路时，电路中没有电流。
5．D　点拨：由题意可知，汽车尾灯内的示宽灯和刹车灯都能各自独立工作，说明它们的连接方式是并联，且两支路上各有一个开关来控制示宽灯和刹车灯，D正确。
6．A　点拨：根据题意可知，“感应开关”和“投币开关”都可以控制供水电机，所以，“感应开关”和“投币开关”并联后，再与电机串联；“光控开关”控制照明灯，所以“光控开关”与照明灯串联。故选A。
7．D　点拨：由图可知，撤掉导线a，电流从电源正极出发经开关、灯泡L1回电源负极，电流表没有接入电路，故电流表测量的既不是总电流，也不是小灯泡L1的电流，故A、B错误；撤掉导线b，电流从电源正极出发经开关后分两支，一支经灯泡L1、一支经灯泡L2，然后共同经电流表回电源负极，即电流表测量的是电路的总电流，故C错误；撤掉导线c，电流从电源正极出发经开关后分两支，一支经灯泡L1，另一支经灯泡L2、电流表，然后回电源负极，则电流表测量的是小灯泡L2的电流，故D正确。
8．C　点拨：这是实验中常用的试触选量程的操作，操作中电流表指针正向偏转超过最大刻度，表明被测电流超过了所选用的量程。
9．C　点拨：铜导线被均匀拉长，其长度变长，横截面积变小，电阻变大。
10．A　点拨：甲和乙处如果都接电流表，则电流表直接接入电源两极之间；甲和乙处如果都接电压表，或甲处接电压表，乙处接电流表，则右边的灯中没有电流通过，不发光。
11．D　12．C
二、13．负；不带电　14．S1与S2；并
15．并联；各个电脑能独立工作　点拨：同一台路由器为多台电脑提供网络服务，一台电脑不工作，其他电脑不受影响，所以各接口之间是并联的。
16．并联；电流　17．长度；0～10；2
18．弱；零　点拨：半导体的导电能力介于导体与绝缘体之间。
三、19．解：如图所示。

四、20．(1)错误　(2)L2；不可行，电流表的正负接线柱接反了
(3)并联电路中干路电流等于各支路电流之和
21．解：(1)如图所示。

(2)D、E、F、A、B、C、G　(3)0.8　(4)其他条件相同时，导体越长，电阻越大
五、22．(1)C、E　(2)E
23．解：(1)根据并联电路电流特点，干路电流等于各支路电流之和，电流表A1的示数应该大于电流表A2的示数；从两图指针偏转的角度分析可得，电流表A1选择的是0～3 A量程，电流表A2选择的是0～0.6 A量程；电流表A1的分度值为0.1 A，示数为1.2 A；电流表A2的分度值为0.02 A，示数为0.3 A；干路总电流为I＝1.2 A，流过电灯L2的电流为I2＝0.3 A。
(2)流过电灯L1的电流I1＝I－I2＝1.2 A－0.3 A＝0.9 A。
