技术试验的方法及实施

(共19张PPT)
江苏省天一中学通用技术组 邓一波
技术试验的方法及实施
汽车侧翻试验

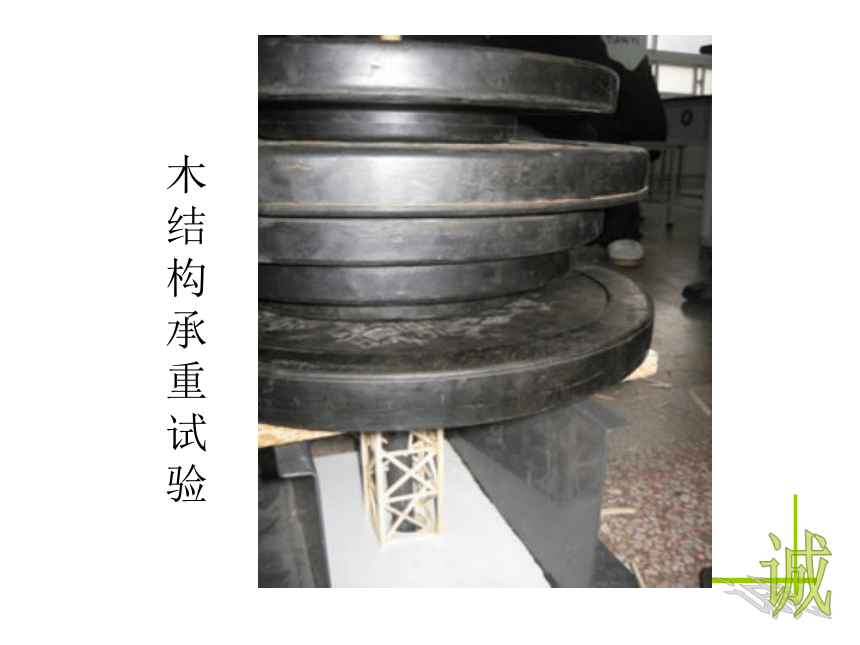

木结构承重试验
计算机电路试验
塑料合成试验
农作物移植试验
请你辨一辨
汽车侧翻试验
木结构承重试验
计算机电路模拟试验
塑料合成试验
农作物移植试验
模拟试验法
强化试验法
虚拟试验法
优选试验法
移植试验法
LED小台灯设计制作
LED小台灯设计要求
■功能要求：
■技术指标：
■外观要求：
■耐 用 性：
■安全性能：
■成本要求：
具有阅读照明的功能（达到标准照度有一定的照明区域)。
阅读的照度>300LX（勒克司）。
生活的照度<50LX（勒克司） 。
光斑直径10cm
美观大方
结构坚固，耗电量小。
使用直流低压电源 ，且绿色环保。
低于35元人民币。
那个指标最重要？
影响台灯的照度，光斑大小的因素有那些？
1、LED灯的数量。
2、灯头的高度 。
设计技术试验方案
光斑直径10cm
LED灯数量
灯头的高度
照度的大小300Lux
多少个LED灯，灯头高度多高可以满足基本照度和光斑大小的要求。
技术试验方案
试验采用控制变量法。
1、先固定灯泡的数量，改变灯头的高度，测量照度和光斑的大小。
2、再改变灯泡的数量重复测量。
3、测试出多少个LED灯在灯头多高的情况下可以满足基本照明要求。
考虑:照度仪的探头应放在何处？
定量分析时应选择几个典型的不同位置进行测量，然后取平均值
光斑
请你设计技术试验报告
1、试验目的：
2、试验准备：
3、试验过程：
4、试验数据：
5、试验结论：
多少LED灯，灯头多高可以满足基本照度和光斑大小的要求。
LED台灯套件，光照度仪，刻度尺，5#电池2节
根据技术试验，LED台灯在LED灯数量为　　　　个，灯头高度为　　　　cm的情况下可以满足最基本的照明技术要求（照度300Lux,光斑直径10cm）。
技术试验结果交流
LED数量
灯头高度 1个 2个 3个
10cm
20cm
30cm
LED数量
灯头高度 1个 2个 3个
10cm
20cm
30cm
照度
光
斑
大
小
返回
请你来说说本节课的收获！
谢谢大家，请批评指正！
联系电话:18912368311
邮箱：chnnazi@
《民用建筑照明设计标准》(GBJ133-90)
返回
试验过程
1，固定LED灯泡的数量为1个，改变灯头的高度（10cm,20cm,30cm)，测量照度和光斑的大小。
2，固定LED灯泡的数量为2个，改变灯头的高度（10cm,20cm,30cm)，测量照度和光斑的大小。
3，固定LED灯泡的数量为3个，改变灯头的高度（10cm,20cm,30cm)，测量照度和光斑的大小。
返回
