稳固结构的探析

(共28张PPT)
江苏省太仓高级中学　黄　清

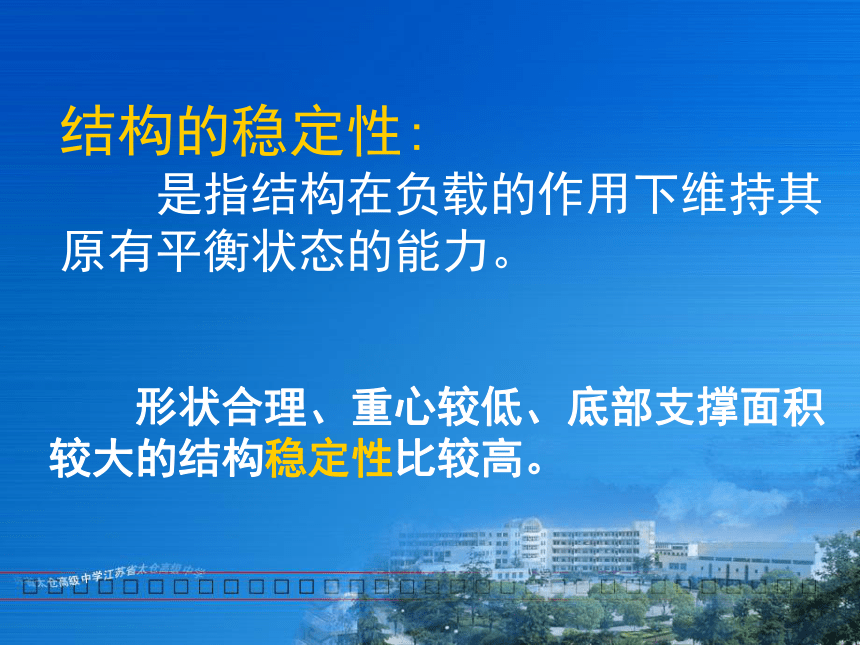

结构的稳定性:
是指结构在负载的作用下维持其原有平衡状态的能力。

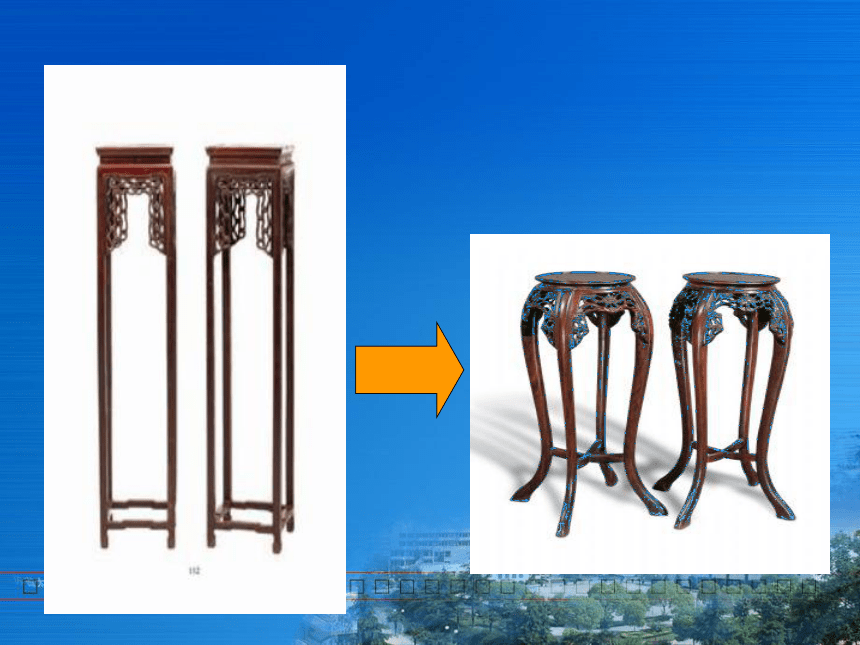

形状合理、重心较低、底部支撑面积较大的结构稳定性比较高。

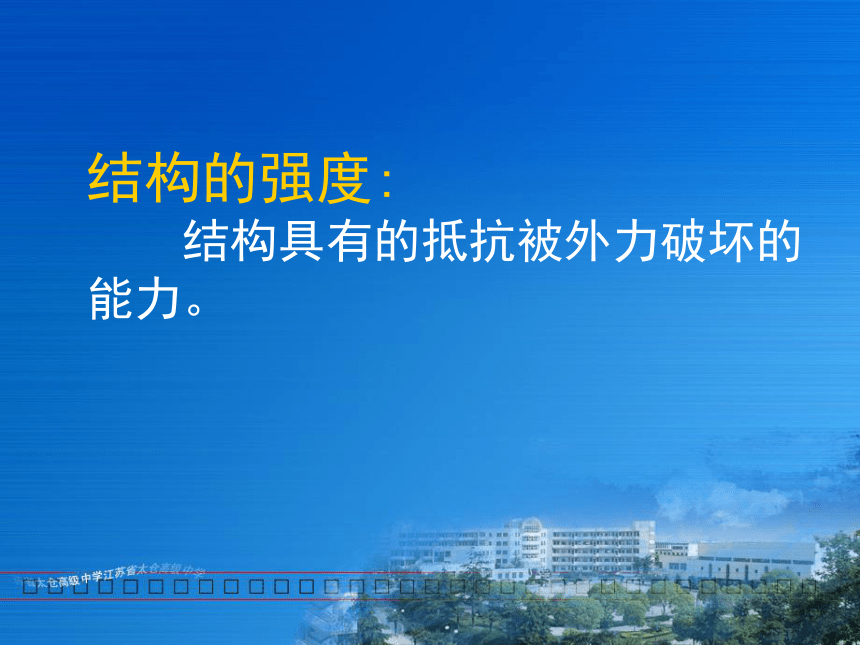

结构的强度:
结构具有的抵抗被外力破坏的能力。

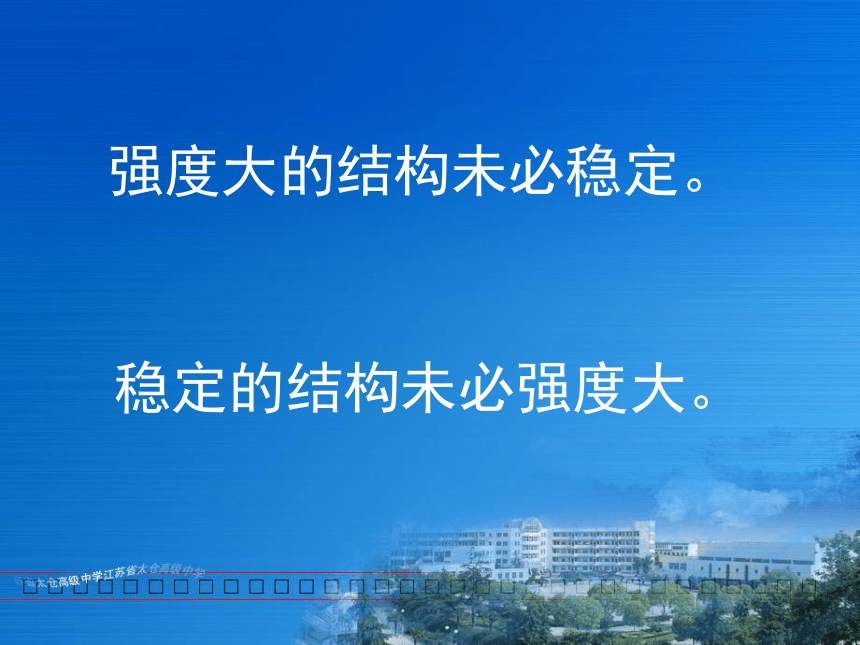

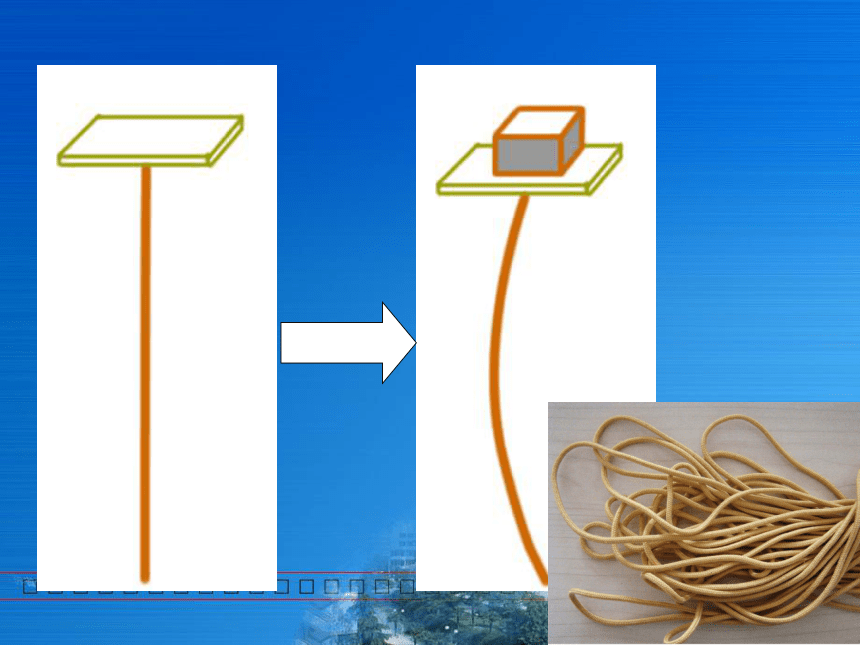

稳定的结构未必强度大。
强度大的结构未必稳定。
影响结构强度的主要因素有哪些？
用不超过三根吸管、大头钉、橡皮筋等材料制作一个结构，连接在铁架台上，并测试最多能够承受多少勾码。
注：悬挂点到铁架台距离不小于10厘米。

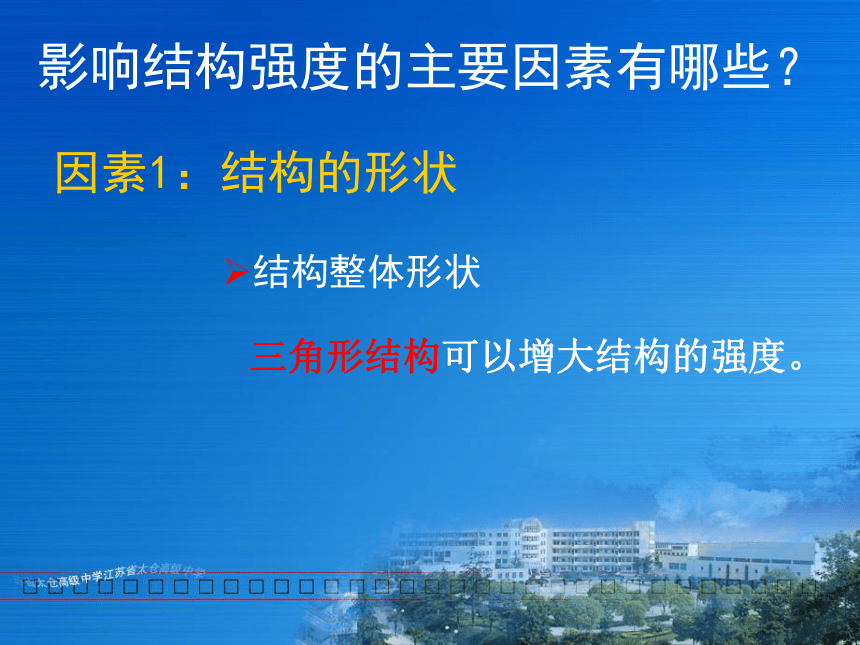

影响结构强度的主要因素有哪些？
因素1：结构的形状
结构整体形状
三角形结构可以增大结构的强度。
用几张A4纸制作一个尽可能牢固的桥面,放置勾码盒，宽度约为7-10cm 。
影响结构强度的主要因素有哪些？
因素1：结构的形状
结构整体形状
构件截面形状
影响结构强度的主要因素有哪些？
包括外部形状和构件的横截面形状，共同影响着结构的强度。
因素1：结构的形状
结构的外形相同，构件的截面形状不同，其强度不一样。
横截面相同，承重的方向不同，
强度也不一样。
影响结构强度的主要因素有哪些？
影响结构强度的主要因素有哪些？
因素2：构件的材料
影响结构强度的主要因素有哪些？
因素3：构件的连接
使用强度较大的竹签来制作刚才的悬挂结构。
因素2：构件的材料
因素1：结构的形状
被连接的构件在连接处既不能相对移动，也不能相对转动。（例如榫接、胶接、焊接等）
构件的连接方法举例：
被连接的构件在连接处不能相对移动，但可相对转动。（例如松螺栓，门与门框的连接等）
铰连接：
刚连接：
不同的材料用不同的连接方式，
不同的连接方式，强度也不同。
1、一个用4根吸管钉成的相框，使它更牢固的做法是什么？
2、解剖纸质包装箱，观察横截面，解释其作用。
1、分体式空调外机能不能象室内机那样直接挂在墙壁上？
2、有的矿泉水瓶子上有凹凸的横向纹路，作用是什么？
作业：观察生活中的各种结构，思考增加结构强度的方法。
