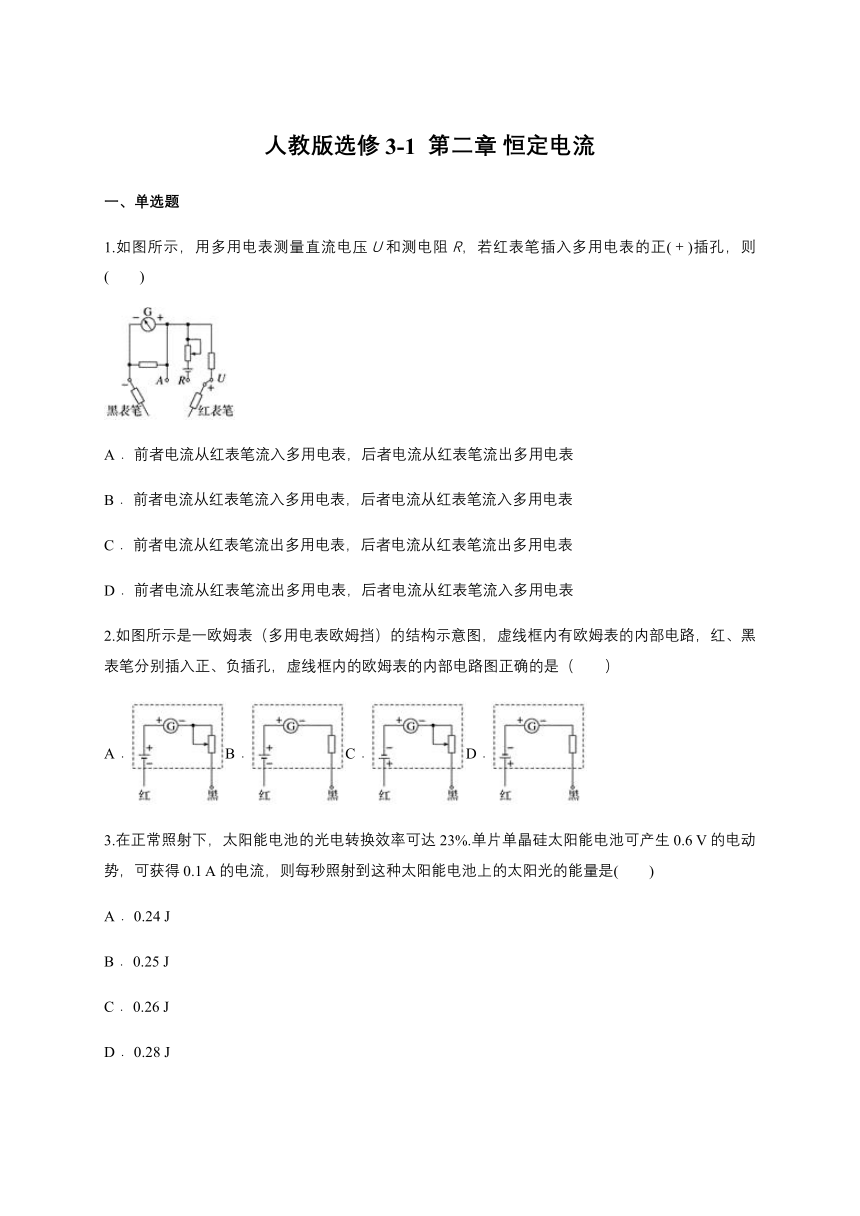

人教版选修3-1 第二章 恒定电流
一、单选题
1.如图所示,用多用电表测量直流电压U和测电阻R,若红表笔插入多用电表的正(+)插孔,则(  )

A. 前者电流从红表笔流入多用电表,后者电流从红表笔流出多用电表
B. 前者电流从红表笔流入多用电表,后者电流从红表笔流入多用电表
C. 前者电流从红表笔流出多用电表,后者电流从红表笔流出多用电表
D. 前者电流从红表笔流出多用电表,后者电流从红表笔流入多用电表
2.如图所示是一欧姆表(多用电表欧姆挡)的结构示意图,虚线框内有欧姆表的内部电路,红、黑表笔分别插入正、负插孔,虚线框内的欧姆表的内部电路图正确的是(  )
A.B.C.D.
3.在正常照射下,太阳能电池的光电转换效率可达23%.单片单晶硅太阳能电池可产生0.6 V的电动势,可获得0.1 A的电流,则每秒照射到这种太阳能电池上的太阳光的能量是(  )
A. 0.24 J
B. 0.25 J
C. 0.26 J
D. 0.28 J

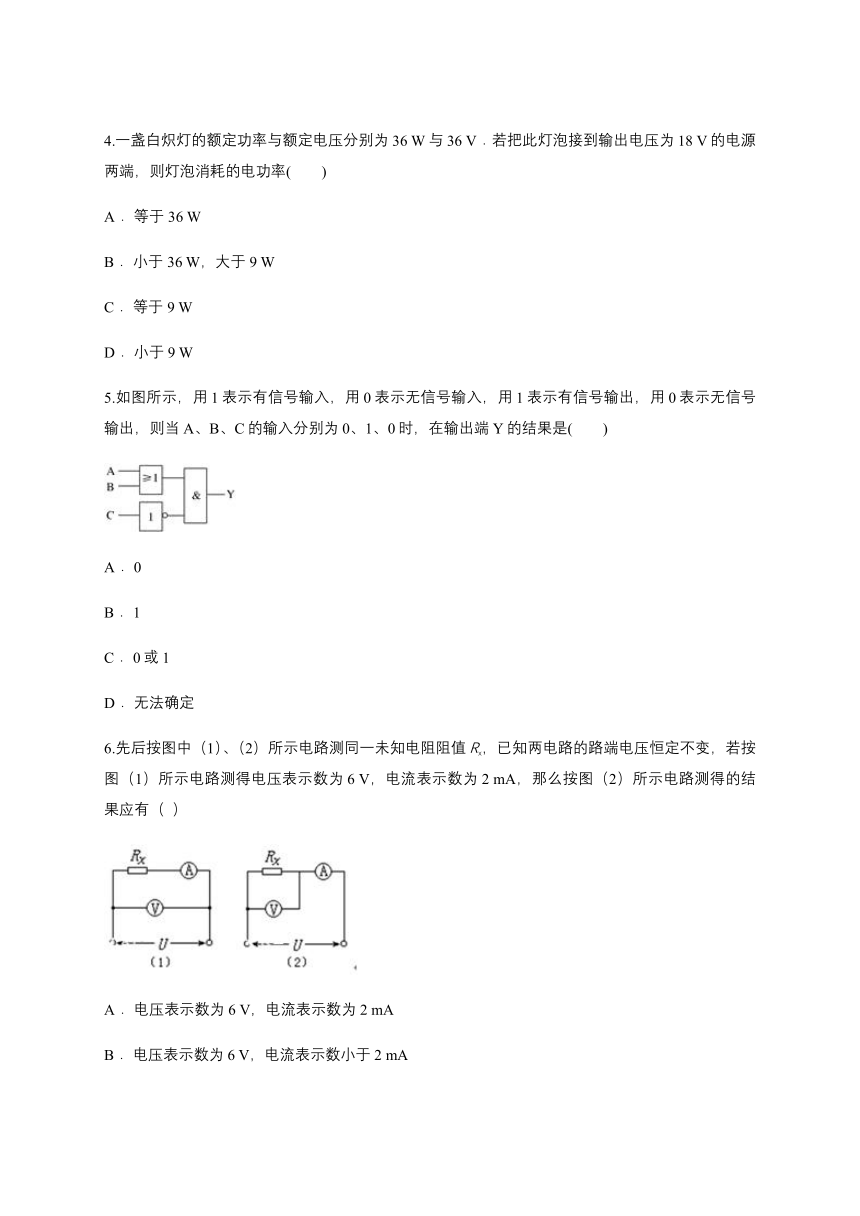

4.一盏白炽灯的额定功率与额定电压分别为36 W与36 V.若把此灯泡接到输出电压为18 V的电源两端,则灯泡消耗的电功率(  )
A. 等于 36 W
B. 小于 36 W,大于 9 W
C. 等于 9 W
D. 小于9 W
5.如图所示,用1表示有信号输入,用0表示无信号输入,用1表示有信号输出,用0表示无信号输出,则当A、B、C的输入分别为0、1、0时,在输出端Y的结果是(  )

A. 0
B. 1
C. 0或1
D. 无法确定
6.先后按图中(1)、(2)所示电路测同一未知电阻阻值Rx,已知两电路的路端电压恒定不变,若按图(1)所示电路测得电压表示数为6 V,电流表示数为2 mA,那么按图(2)所示电路测得的结果应有( )

A. 电压表示数为6 V,电流表示数为2 mA
B. 电压表示数为6 V,电流表示数小于2 mA
C. 电压表示数小于6 V,电流表示数小于2 mA
D. 电压表示数小于6 V,电流表示数大于2 mA

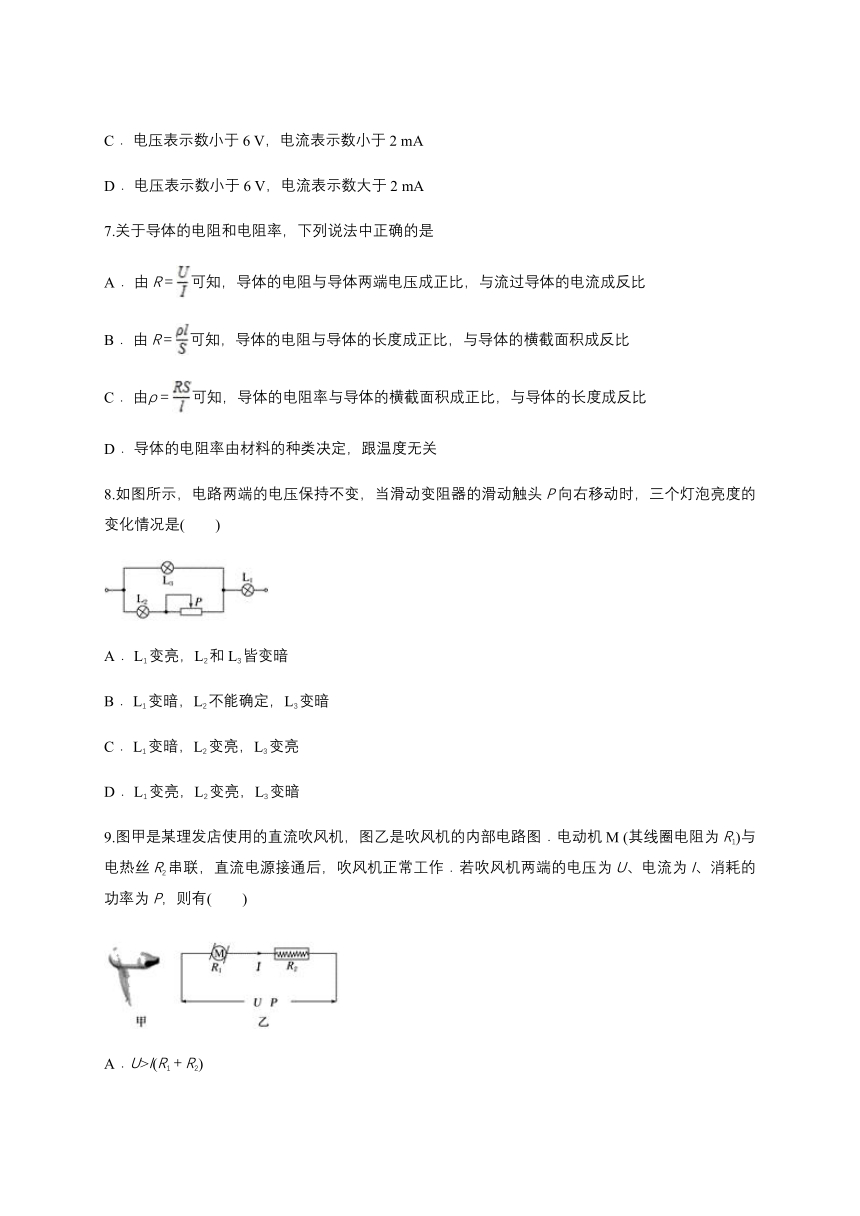

7.关于导体的电阻和电阻率,下列说法中正确的是
A. 由R=可知,导体的电阻与导体两端电压成正比,与流过导体的电流成反比
B. 由R=可知,导体的电阻与导体的长度成正比,与导体的横截面积成反比
C. 由ρ=可知,导体的电阻率与导体的横截面积成正比,与导体的长度成反比
D. 导体的电阻率由材料的种类决定,跟温度无关
8.如图所示,电路两端的电压保持不变,当滑动变阻器的滑动触头P向右移动时,三个灯泡亮度的变化情况是(  )

A. L1变亮,L2和L3皆变暗
B. L1变暗,L2不能确定,L3变暗
C. L1变暗,L2变亮,L3变亮
D. L1变亮,L2变亮,L3变暗
9.图甲是某理发店使用的直流吹风机,图乙是吹风机的内部电路图.电动机M (其线圈电阻为R1)与电热丝R2串联,直流电源接通后,吹风机正常工作.若吹风机两端的电压为U、电流为I、消耗的功率为P,则有(  )

A.U>I(R1+R2)
B.U=I(R1+R2)
C.PD.P=

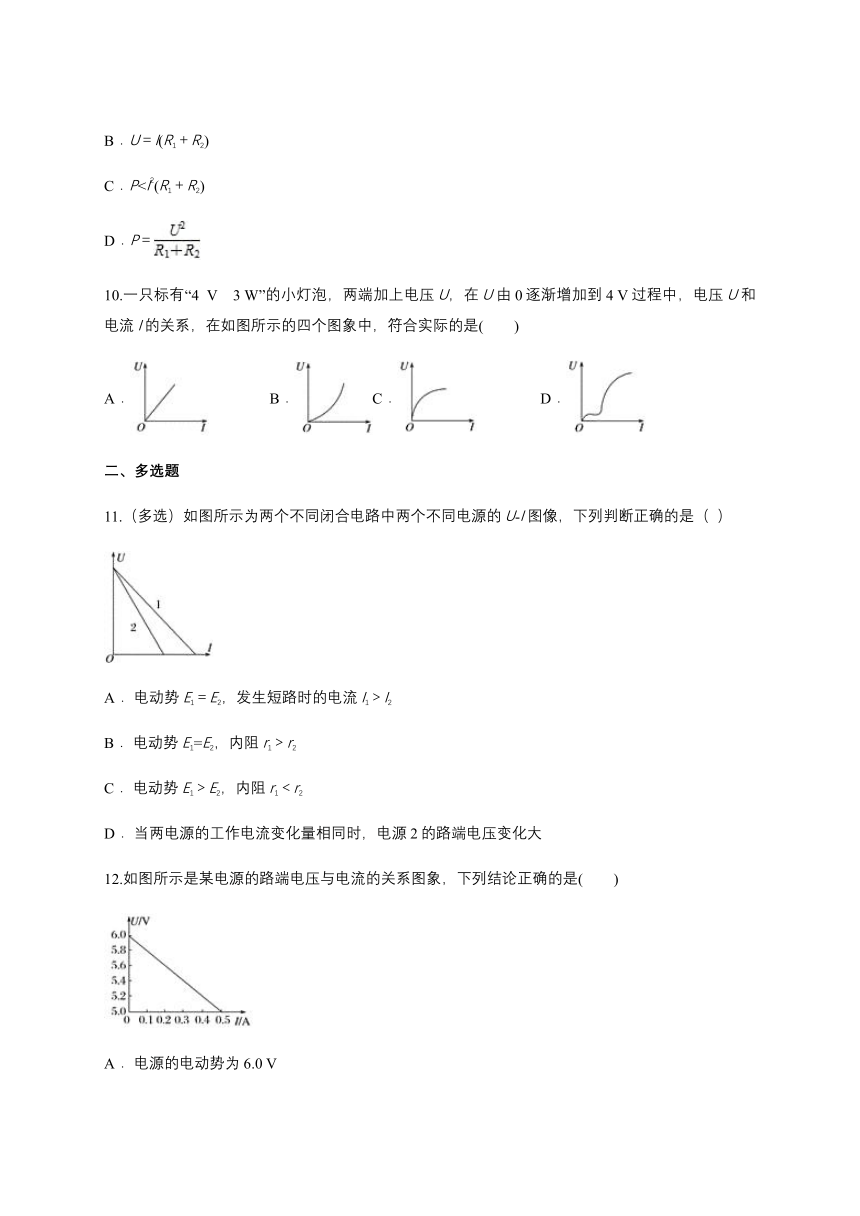

10.一只标有“4 V 3 W”的小灯泡,两端加上电压U,在U由0逐渐增加到4 V过程中,电压U和电流I的关系,在如图所示的四个图象中,符合实际的是(  )
A.    B.C.    D.
二、多选题
11.(多选)如图所示为两个不同闭合电路中两个不同电源的U-I图像,下列判断正确的是( )

A. 电动势E1=E2,发生短路时的电流I1>I2
B. 电动势E1=E2,内阻r1>r2
C. 电动势E1>E2,内阻r1<r2
D. 当两电源的工作电流变化量相同时,电源2的路端电压变化大
12.如图所示是某电源的路端电压与电流的关系图象,下列结论正确的是(  )

A. 电源的电动势为6.0 V
B. 电源的内阻为12 Ω
C. 电源的短路电流为0.5 A
D. 电流为0.3 A时的外电阻是18 Ω

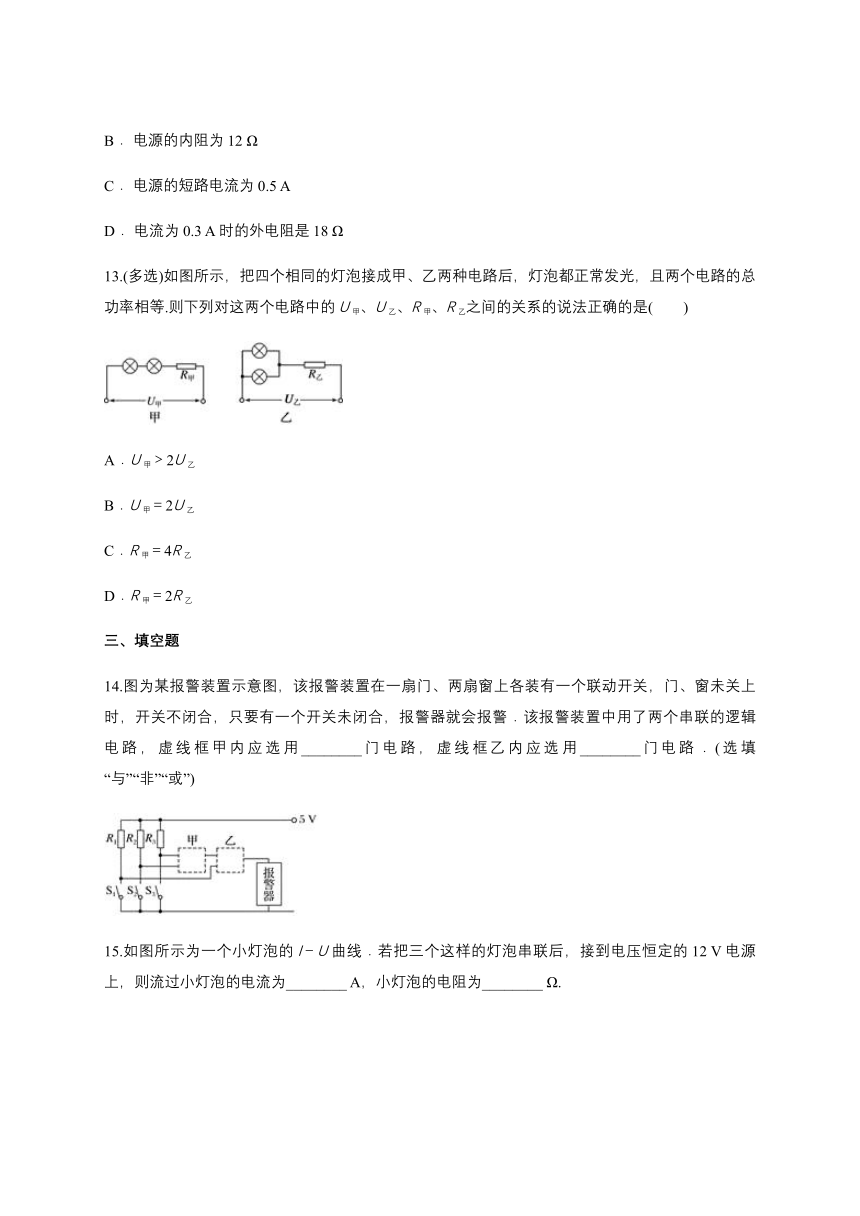

13.(多选)如图所示,把四个相同的灯泡接成甲、乙两种电路后,灯泡都正常发光,且两个电路的总功率相等.则下列对这两个电路中的U甲、U乙、R甲、R乙之间的关系的说法正确的是(  )

A.U甲>2U乙
B.U甲=2U乙
C.R甲=4R乙
D.R甲=2R乙
三、填空题
14.图为某报警装置示意图,该报警装置在一扇门、两扇窗上各装有一个联动开关,门、窗未关上时,开关不闭合,只要有一个开关未闭合,报警器就会报警.该报警装置中用了两个串联的逻辑电路,虚线框甲内应选用________门电路,虚线框乙内应选用________门电路.(选填“与”“非”“或”)

15.如图所示为一个小灯泡的I-U曲线.若把三个这样的灯泡串联后,接到电压恒定的12 V电源上,则流过小灯泡的电流为________ A,小灯泡的电阻为________ Ω.

16.如图所示,直线A电源的路端电压U与电流I的关系图象,直线B是电阻R两端电压U与电流I的关系图象,把该电源与电阻R组成闭合电路,则电源的输出P=  W,电源的电动势E=  V,电源的内电阻r=  Ω,外电阻R=  Ω.

17.把一量程6 mA、内阻100 Ω的电流表改装成欧姆表,线路如图所示,现备有如下器材:A.电源E=3 V(内阻不计);B.变阻器0~100 Ω;C.变阻器0~500 Ω;D.红表笔;E.黑表笔.

(1)变阻器选用________.
(2)红表笔接________端,黑表笔接________端.
(3)电流表2 mA刻度处换成电阻刻度,其电阻值应为________.
18.一个标明“1 kΩ,10 W”的电阻,允许通过的最大电流为____________,允许加在这个电阻两端的最大电压为________________.当这个电阻两端的电压为40 V时,它消耗的实际功率为________.(设电阻阻值不随温度变化)
四、实验题
19.如图所示为多用电表的示意图,试回答下列问题:

(1)当选择开关位置旋至“mA”挡中的“10”挡位时,表示的是________________________.
(2)当选择开关位置旋至“V”挡中的“50”挡位时,表示的是__________________________.
(3)当选择开关位置旋至“Ω”挡中的“×100”挡位时,要测量的电阻值是_______________.
(4)当选择开关位置旋至“Ω”挡中的“×100”挡位时,正确操作后发现指针的偏转角很小,那么正确的操作步骤依次是:①____________,②____________,③__________.
(5)无论用多用电表进行何种(直流)操作测量,电流都应该是从________表笔经____________插孔流入电表.
20.某同学在做测金属丝电阻率的实验中,取一根粗细均匀的、长度为L的康铜丝,先用螺旋测微器测出康铜丝的直径d;然后由伏安法测出康铜丝的电阻;最后求出康铜丝的电阻率.
(1)测康铜丝的直径时螺旋测微器的示数如图甲所示,可知康铜丝的直径d=  mm.

(2)图乙是测量康铜丝电阻的原理图,根据原理图在图丙所示的实物图中画出连线.
(3)利用上面的电路图测出的电阻值比真实值  (填“偏大”或“偏小”),这种误差叫作  误差(填“偶然”或“系统”).
(4)若调节滑动变阻器,通过多次测量求平均值的方法得到康铜丝的电阻值为R,请写出求康铜丝的电阻率的表达式为  (用L、d、R等已知字母表示).
五、计算题
21.如图所示,已知路端电压U=18 V,电容器C1=6 μF、C2=3 μF,电阻R1=6 Ω、R2=3 Ω.当开关S断开时,A、B两点间的电压UAB等于多少?当S闭合时,电容器C1的电荷量改变了多少?













22.如图所示,电源电动势E=12 V,内阻r=5 Ω,滑动变阻器的最大阻值R1=20 Ω,定值电阻R2=20 Ω,R3=5 Ω,R4=10 Ω,电容器的电容C=30 μF.开关S闭合电路稳定后,求:
(1)滑动变阻器滑片从最左端滑到最右端的过程中,通过R4的电量;
(2) 电源的最大输出功率.











23.如图所示的电路中,已知R1=4 Ω,电流表的读数I=0.75 A,电压表读数U=2.0 V,经一段时间后一电阻断路,使电流表的读数变为I′=0.80 A,而电压表的读数变为U′=3.2 V,
求:

(1)发生断路的电阻是哪一个?
(2)电源电动势和内阻各是多少?



答案解析
1.【答案】B
【解析】题图中所示是多用电表的示意图,无论是测电压U还是测电阻R,电流都是从红表笔流入多用电表,从黑表笔流出多用电表,选项B正确.
2.【答案】A
【解析】由于要保证电流在表头中由红进黑出,故红表笔应接电源的负极,黑表笔接电源的正极,并且在测量电阻时要进行欧姆调零,故应串接滑动变阻器,故选A.
3.【答案】C
【解析】根据W=UIt可得每秒太阳能电池产生的能量为W=0.6×0.1×1 J=0.06 J,设太阳光每秒照射的能量为Q,则由能的转化和守恒定律得Q×23%=W,所以Q≈0.26 J.
4.【答案】B
【解析】设白炽灯在正常工作时的电阻为R,由P=得R=36 Ω,当接入18 V电压时,假设灯泡的电阻也为36 Ω,则它消耗的功率为P==W=9 W,但是当灯泡两端接入18 V电压时,它的发热功率小,灯丝的温度较正常工作时温度低,其电阻率减小,所以其电阻要小于36 Ω,其实际功率大于9 W,故B项正确.
5.【答案】B
【解析】A、B输入分别为0、1,由“或”门逻辑关系知“或”门将输出1,C输入0,由“非”门的逻辑关系知,“非”门将输出1,“与”门的两个输入都为1,由“与”门的逻辑关系知,“与”门输出1,即Y为1,选项B正确,选项A、C、D错误.
6.【答案】D
【解析】图(1)所示电路中,电压表示数为6 V,电流表示数为2 mA,说明.在图(2)所示电路中,,电压表与并联后与电流表串联,由于电流表的分压,电压表与并联部分电压小于U,即电压表示数小于6 V.又由于电压表与并联的电阻小于,外电路总电阻小于电流表与待测电阻串联的总电阻,则干路中电流大于图(1)中电流表的读数,即大于,故选D.
7.【答案】B
【解析】导体的电阻是导体本身的性质,与两端电压和电流无关,A错;同理B对;电阻率是材料本身的性质,只与材料和温度有关,与导体的长度和横截面积无关,C错;同理D错.
8.【答案】D
【解析】当滑动变阻器的滑动触头P向右移动时,变阻器电阻R减小,故总电阻减小,根据欧姆定律干路电流增加,故灯泡L1变亮;
并联电路的电压U并=U-IRL1,故并联电路电压变小,灯泡L3变暗;
干路电流增加,而通过灯泡L3的电流变小,故通过灯泡L2的电流增加,灯泡L2变亮.
9.【答案】A
【解析】
10.【答案】B
【解析】随着电压升高,电流增大,灯丝的电功率增大,温度升高,电阻也随之增大.
11.【答案】AD
【解析】U-I图象中与U轴的交点表示电源的电动势,与I轴的交点表示短路电流,故电动势,发生短路时的电流I1>I2,故A正确;U-I图象中与U轴的交点表示电源的电动势,斜率表示内阻,电动势E1=E2,内阻r1<r2,故B、C错误;电动势,内阻r1<r2,根据可知,当两电源的工作电流变化量相同时,电源2的路端电压变化大,故D正确.
12.【答案】AD
【解析】 因该电源的U-I图象的纵轴坐标并不是从零开始的,故纵轴上的截距虽为电源的电动势,即E=6.0 V,但横轴上的截距0.5 A并不是电源的短路电流,且内阻应按斜率的绝对值计算,即r=||=Ω=2 Ω.由闭合电路欧姆定律可得电流I=0.3 A时,外电阻R=-r=18 Ω.故选A、D.
13.【答案】BC
【解析】 设灯泡的电阻为R,正常发光时电流为I,电压为U,由于两个电路的总功率相等,P=U甲I=U乙·2I,得U甲=2U乙;又由U甲=2U+IR甲,U乙=U+2IR乙,得R甲=4R乙,故正确答案为B、C.
14.【答案】“或” “或”
【解析】由题意知,一扇门、两扇窗只要一个不闭合,报警器就会报警,符合只要满足一个条件,结果就能发生的特点,所以甲、乙框内电路都应该是“或”门.
15.【答案】0.4 10
【解析】三个小灯泡串联后接到12 V的电源上,每个小灯泡两端的电压均为4 V,由小灯泡伏安特性曲线知U=4 V时,I=0.4 A.
由电阻的定义式得知R==Ω=10 Ω.
16.【答案】6 4.5 0.75 1.5
【解析】由图可知,电源的电动势为4.5 V;内阻r=Ω=0.75 Ω;
当电源的与电阻串联后,电路中电流为2 A;电压为3 V;
则电源的输出功率P=UI=3×2 W =6 W;
且外电阻R=Ω=1.5 Ω
17.【答案】(1)C (2)N M (3)1 000 Ω
【解析】(1)两表笔直接接触时,调节变阻器阻值使电流达到满偏Ig=,解得R0=400 Ω,故变阻器应选C;
(2)红表笔接内部电源的负极,黑表笔接内部电源的正极,所以红表笔接N端,黑表笔接M端;
(3)电流I=2 mA时,有I=,解得
Rx=1 000 Ω.
18.【答案】0.1 A 100 V 1.6 W
【解析】由P=I2R得I=0.1 A;由P=IU得U==100 V
当电阻两端的电压为40 V时,它消耗的实际功率为P==1.6 W
19.【答案】(1)量程为0~10 mA的直流电流 (2)量程为0~50 V的直流电压 (3)读数×100 (4)①换挡位“×1 k” ②将两表笔短接重新进行调零 ③将电阻与其他元件断开后进行测量 (5)红 “+”
【解析】当多用电表的选择开关置于相应的物理量区域时,多用电表就可以测量该量,开关所指的数值就是所测量的量程,需要注意的是:由于测电阻的原理和测电流、电压的原理不同,当选择开关在测电阻区域时,对应的数值是倍率,而不是量程.当然,同样的读数,倍率越大,测量的电阻也就越大;倍率越小,测量的电阻就越小.由于测电阻是根据闭合电路的欧姆定律,每次换挡位时,都会改变闭合电路的阻值,因此换挡位后必须进行欧姆调零.多用电表在测量时,红表笔要插入“+”插孔,黑表笔要插入“-”插孔,这样,在测量电路中,电流应从红表笔流入多用电表.
20.【答案】(1)0.281(2)电路图如图所示

(3)偏小 系统(4)
【解析】(1)由图示螺旋测微器可知,其示数为:0mm+28.1×0.01mm=0.281mm;
(2)根据图乙所示电路图连接实物电路图,实物电路图如图所示:

(3)由图示电路图可知,电流表采用外接法,由于电压表的分流作用所测电流偏大,由欧姆定律可知,电阻的测量值小于真实值;该误差是由于实验设计造成的,属于系统误差.
(4)电阻阻值:R=ρ=,电阻率:ρ=;
21.【答案】 18 V 减少了3.6×10-5C
【解析】 在电路中电容器C1、C2相当于断路.当S断开时,电路中无电流,B、C等势,A、D等势,因此UAB=U=18 V.
当S闭合时,R1和R2串联,C1两端的电压等于R1两端电压,C2两端的电压为R2两端电压,C1电荷量变化的计算首先从电压变化入手.
当S断开时,UAC=18 V,电容器C1带电荷量为Q1=C1UAC=6×10-6×18 C=1.08×10-4C.
当S闭合时,电路R1、R2导通,电容器C1两端的电压即电阻R1两端的电压,由串联电路的电压分配关系得
UAC′=U=×18 V=12 V
此时电容器C1的带电荷量为
Q′=C1UAC′=6×10-6×12 C=7.2×10-5C
电容器C1带电荷量的变化量为
ΔQ=Q′-Q1=-3.6×10-5C
负号表示减少,即C1的带电荷量减少了3.6×10-5C.
22.【答案】(1)(2)
【解析】(1)滑动变阻器滑片处于最左端时,电容器两端的电压就是电源的路端电压:
滑动变阻器滑片处于最右端时,、并联电阻为电容器两端的电压:
通过的电量
(2)电源的最大输出功率.
23.【答案】(1)R2
(2)4 V 1 Ω
【解析】解:(1)因某电阻烧断,电流表、电压表示数均增大,若R1、R3断路,电流表或电压表无读数,可断定发生断路的电阻是R2.
(2)由R2烧断后:电压表的示数等于路端电压,则R3==Ω=4 Ω
根据闭合电路欧姆定律得U=E﹣Ir即有 3.2=E﹣0.8r…①
R2未烧断时:路端电压U′=R1I′=4×0.75 V=3 V
通过R1的电流I1==A=0.25 A
总电流:I0=I3+I′=0.25 A+0.75 A=1.0 A
则有U′=E﹣I0r
即 3=E﹣r②
联立①②解得E=4 Vr=1 Ω
