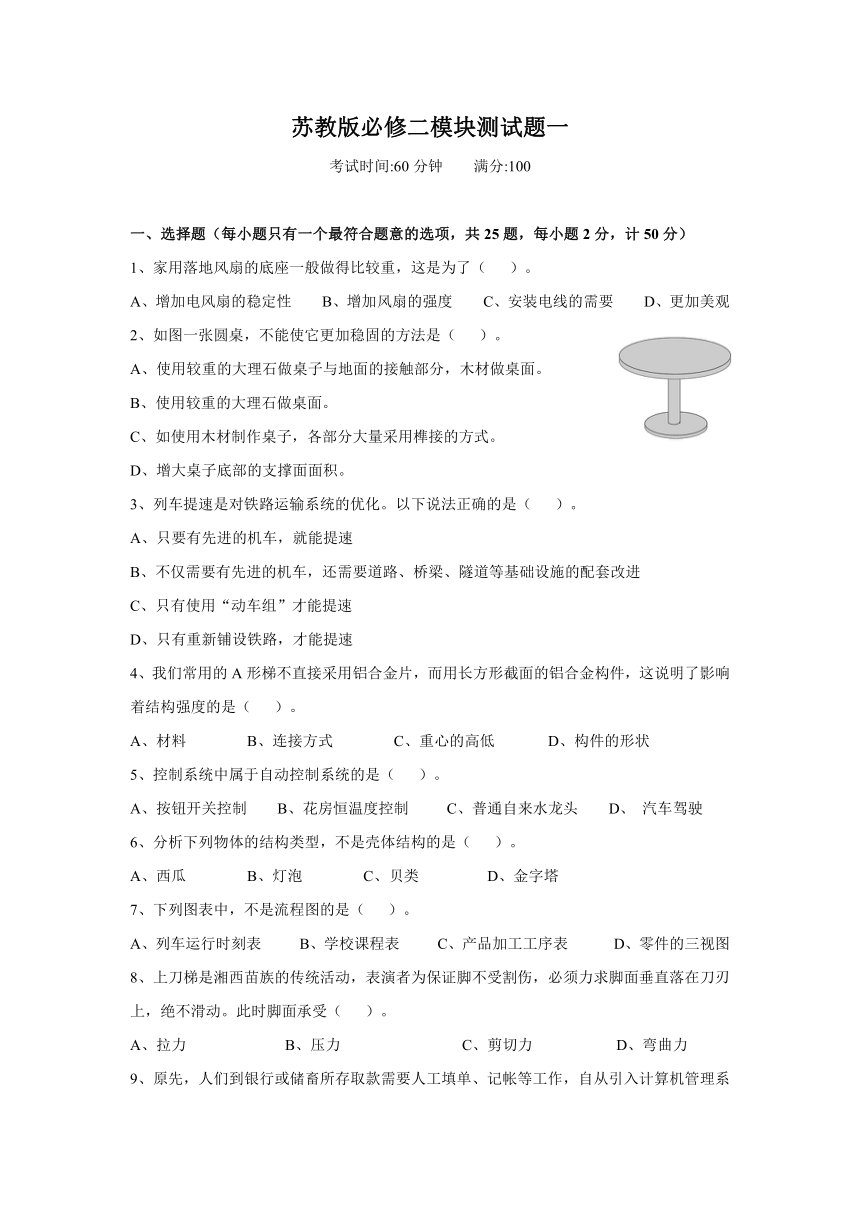

苏教版必修二模块测试题一
考试时间:60分钟 满分:100
一、选择题（每小题只有一个最符合题意的选项，共25题，每小题2分，计50分）
1、家用落地风扇的底座一般做得比较重，这是为了（ ）。
A、增加电风扇的稳定性 B、增加风扇的强度 C、安装电线的需要 D、更加美观
2、如图一张圆桌，不能使它更加稳固的方法是（ ）。
A、使用较重的大理石做桌子与地面的接触部分，木材做桌面。
B、使用较重的大理石做桌面。
C、如使用木材制作桌子，各部分大量采用榫接的方式。
D、增大桌子底部的支撑面面积。
3、列车提速是对铁路运输系统的优化。以下说法正确的是（ ）。
A、只要有先进的机车，就能提速
B、不仅需要有先进的机车，还需要道路、桥梁、隧道等基础设施的配套改进
C、只有使用“动车组”才能提速
D、只有重新铺设铁路，才能提速
4、我们常用的A形梯不直接采用铝合金片，而用长方形截面的铝合金构件，这说明了影响着结构强度的是（ ）。
A、材料 B、连接方式 C、重心的高低 D、构件的形状
5、控制系统中属于自动控制系统的是（ ）。
A、按钮开关控制 B、花房恒温度控制 C、普通自来水龙头 D、 汽车驾驶
6、分析下列物体的结构类型，不是壳体结构的是（ ）。
A、西瓜 B、灯泡 C、贝类 D、金字塔
7、下列图表中，不是流程图的是（ ）。
A、列车运行时刻表 B、学校课程表 C、产品加工工序表 D、零件的三视图
8、上刀梯是湘西苗族的传统活动，表演者为保证脚不受割伤，必须力求脚面垂直落在刀刃上，绝不滑动。此时脚面承受（ ）。
A、拉力 B、压力 C、剪切力 D、弯曲力
9、原先，人们到银行或储畜所存取款需要人工填单、记帐等工作，自从引入计算机管理系统后，大大提高了工作效率，请问，这种流程优化属于（ ）。
A、工期优化 B、技术优化 C、成本优化 D、质量优化
10、下面关于流程中环节和时序的说法正确的是（ ）。
A、任何流程环节的时序都是可以调整的 B、任何流程环节的时序都不能调整
C、有的流程时序可调整，有的流程时序不可调整 D、环节多的流程才能调整
11、手工洗衣服流程一般分为洗衣和漂洗两个大环节。从优化该流程的角度考虑，以下做法较合适的是（ ）。
A、用常规数量的洗涤剂洗衣服，一次性用大量的水漂洗。
B、用常规数量的洗涤剂洗衣服，用少量水进行多次漂洗。
C、用比常规数量更少的洗涤剂，增加洗衣时间，用少量水一次性漂洗。
D、用比常规数量更多的洗涤剂，缩短洗涤时间，用大量水多次漂洗。
12、如图所示是用来收割庄稼的农具——镰刀，它由刀身和木手柄构成，刀身带有小锯齿。手工制造镰刀，一般有以下几个环节：加热锻打成形；安装木手柄；热处理（提高硬度）；制齿。制造镰刀合理的流程是（ ）。
SHAPE \* MERGEFORMAT
13、2007年10月24日，我国自行研制的“嫦娥一号”飞入太空，“嫦娥一号”和运载火箭共有几百万个零部件，把这些零部件按照一定的结构组合在一起就构成了性能优异的航天器。这主要体现了系统的（ ）。
A、动态性 B、目的性 C、整体性 D、相关性
14、下列控制系统中，属于闭环控制系统的是（ ）。
A、电冰箱的温度控制系统 B、红绿灯定时控制系统
C、楼道灯声控延时控制系统 D、校园铃声控制系统
15、从手摇扇到空调的发展过程来看，体现了（ ）。
A、从机械控制到电子控制的过程
B、从手动到手动控制再到自动控制的过程
C、从手动到电动控制的过程
D、从自动到手动控制的过程
16、比较闭环控制系统和开环控制系统，下列说法错误的是（ ）。
A、开环控制系统的控制精度相对较低 B、开环控制系统无反馈环节
C、闭环控制系统的抗干扰能力强 D、闭环控制系统和开环控制系统都有比较器
17、右图是建筑工地使用的起重机，它是钢架结构，其后臂横梁钢架除受到自身重力外，主要承受其它的（ ）。
A、拉力、扭转力
B、压力、拉力
C、拉力、剪切力
D、压力、弯曲力
18、在北京残奥会上，我们看到了篮球运动员们借助特制的篮球轮椅进行比赛。图1为普通轮椅，图2为篮球轮椅。在强度方面，篮球轮椅能承受极高强度的撞击。设计者是通过以下哪一些方法来增加篮球轮椅的强度（ ）。
①选用特制的合金材料；②主体框架采用刚连接；③增加了轮椅中轴；④以上答案均可
A、①② B、①③ C、②③ D、④
19、比萨斜塔保持稳定的主要原因是（ ）。
A、重心低 B、重力作用线落在支撑面积范围内
C、结构形状是底部大塔顶小 D、材料采用钢筋混泥土
20、我们经常看到马路旁边的广告牌后面的支撑架是三角结构的，从这种现象中我们看出影响着结构强度的因素是（ ）。
A、材料 B、形状 C、构件 D、连接方式
21、在自行车家族中，有性能各异的不同车型。如装有辅助小轮的童车、双梁载重车、弯梁女式车、双坐双蹬的双人车等，这些特殊功能的实现，是因为设计者改变了自行车的（ ）。
A、用途 B、材料 C、结构 D、制造技术

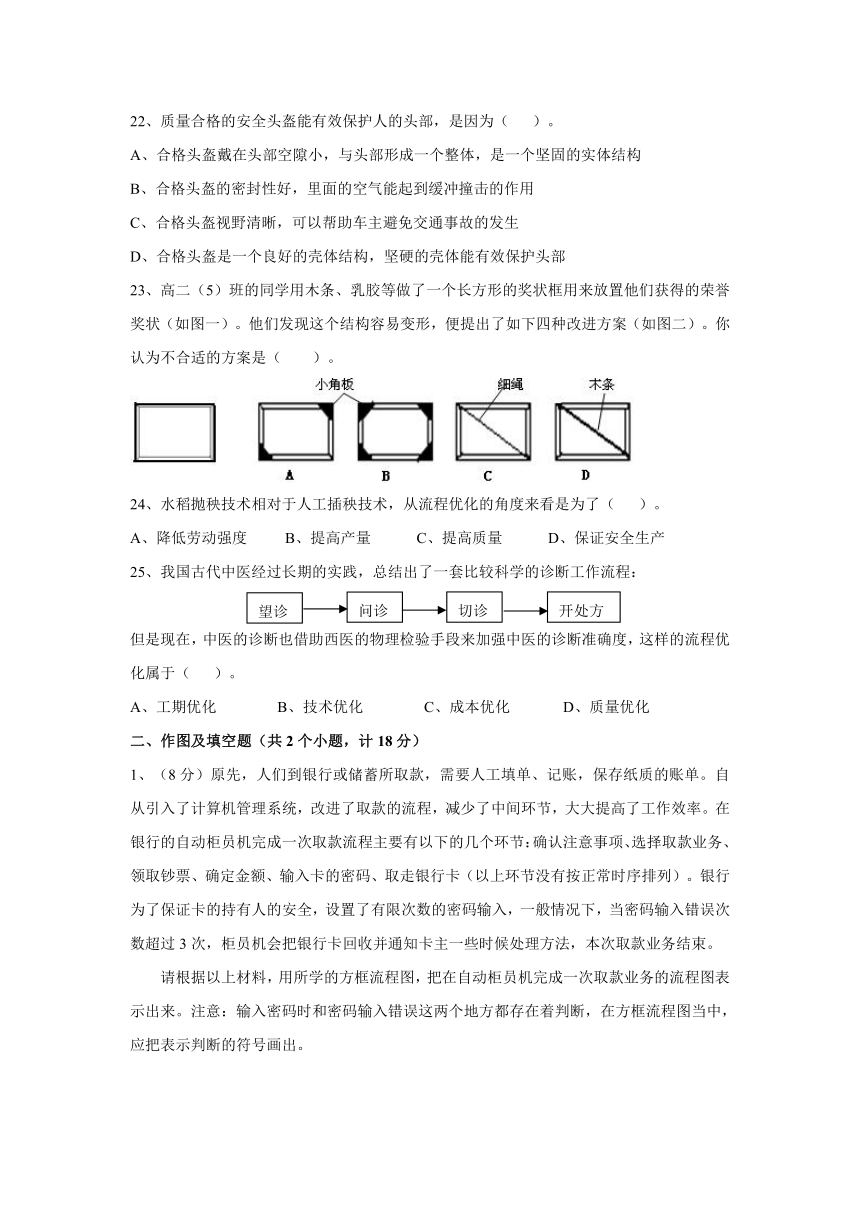

22、质量合格的安全头盔能有效保护人的头部，是因为（ ）。
A、合格头盔戴在头部空隙小，与头部形成一个整体，是一个坚固的实体结构
B、合格头盔的密封性好，里面的空气能起到缓冲撞击的作用
C、合格头盔视野清晰，可以帮助车主避免交通事故的发生
D、合格头盔是一个良好的壳体结构，坚硬的壳体能有效保护头部
23、高二（5）班的同学用木条、乳胶等做了一个长方形的奖状框用来放置他们获得的荣誉奖状（如图一）。他们发现这个结构容易变形，便提出了如下四种改进方案（如图二）。你认为不合适的方案是（ ）。
24、水稻抛秧技术相对于人工插秧技术，从流程优化的角度来看是为了（ ）。
A、降低劳动强度 B、提高产量 C、提高质量 D、保证安全生产
25、我国古代中医经过长期的实践，总结出了一套比较科学的诊断工作流程：
但是现在，中医的诊断也借助西医的物理检验手段来加强中医的诊断准确度，这样的流程优化属于（ ）。
A、工期优化 B、技术优化 C、成本优化 D、质量优化
二、作图及填空题（共2个小题，计18分）
1、（8分）原先，人们到银行或储蓄所取款，需要人工填单、记账，保存纸质的账单。自从引入了计算机管理系统，改进了取款的流程，减少了中间环节，大大提高了工作效率。在银行的自动柜员机完成一次取款流程主要有以下的几个环节：确认注意事项、选择取款业务、领取钞票、确定金额、输入卡的密码、取走银行卡（以上环节没有按正常时序排列）。银行为了保证卡的持有人的安全，设置了有限次数的密码输入，一般情况下，当密码输入错误次数超过3次，柜员机会把银行卡回收并通知卡主一些时候处理方法，本次取款业务结束。
请根据以上材料，用所学的方框流程图，把在自动柜员机完成一次取款业务的流程图表示出来。注意：输入密码时和密码输入错误这两个地方都存在着判断，在方框流程图当中，应把表示判断的符号画出。

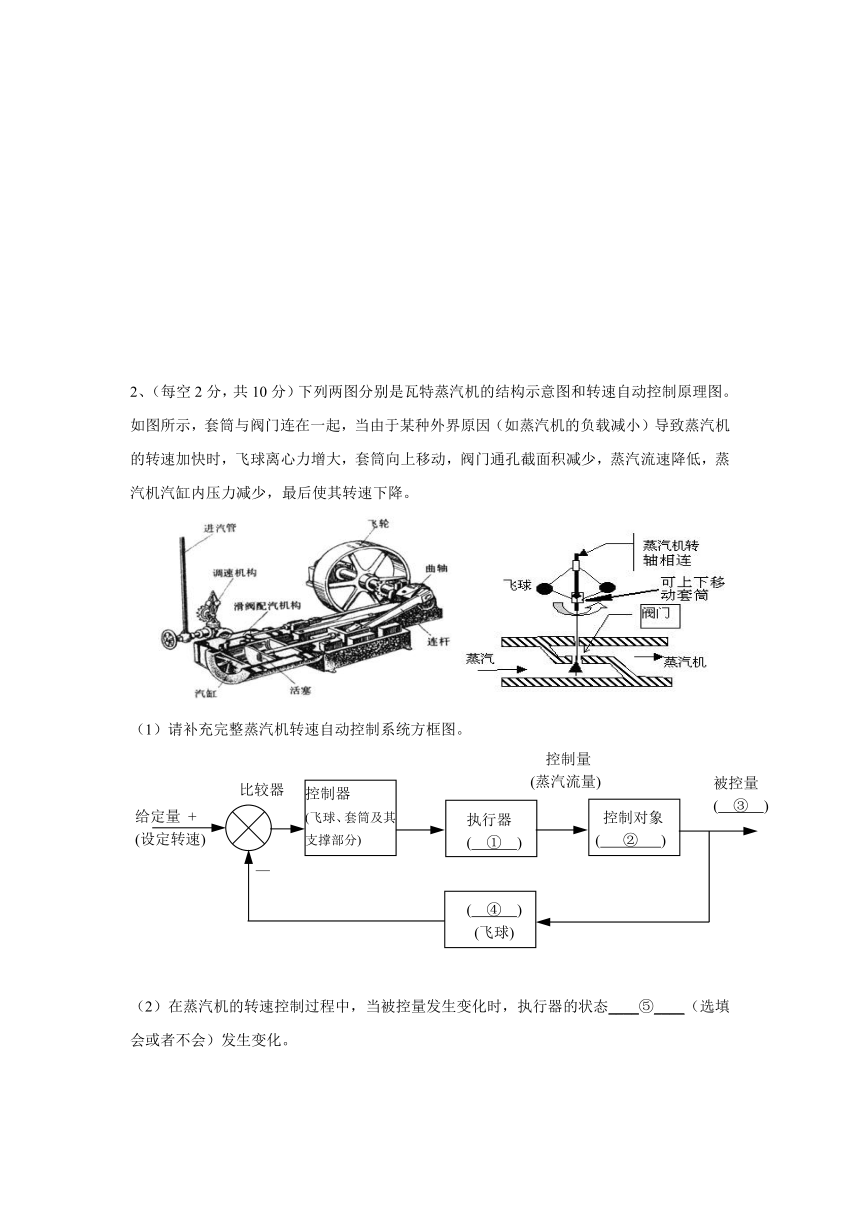

2、（每空2分，共10分）下列两图分别是瓦特蒸汽机的结构示意图和转速自动控制原理图。如图所示，套筒与阀门连在一起，当由于某种外界原因（如蒸汽机的负载减小）导致蒸汽机的转速加快时，飞球离心力增大，套筒向上移动，阀门通孔截面积减少，蒸汽流速降低，蒸汽机汽缸内压力减少，最后使其转速下降。
（1）请补充完整蒸汽机转速自动控制系统方框图。
（2）在蒸汽机的转速控制过程中，当被控量发生变化时，执行器的状态____⑤____（选填会或者不会）发生变化。
三、综合题（共2个小题，每小题16分，计32分）
1、（16分）简答
1）（8分）自行车是我们生活中常见的交通工具，请用结构的知识来回答下列有关自行车的问题。
（1）自行车的设计除了要考虑结构的稳定性，还要考虑结构的什么性质？这个性质还与什么因素有关？（4分）
（2）自行车的车架为什么采用三角形结构？（2分）
（3）自行车的车架部分采用了空心钢管材料，请说明使用这种材料的两种优点。（2分）
2）（8分）现有一个卡通造型的花盆架（如图所示），花盆架用钢筋制成，脚掌用铁板焊接而成。
（1）请设计一个简易的试验方案，用花盆作为试验器材，检验该花盆架在平地上站立时左右翻倒的稳定性。
试验名称： ①
试验目的： ②
试验准备：带有不同重量标记的花盆若干，待测试花盆架。
试验过程：将花盆架在平地上站立放稳；
③
（2）若花盆架左右稳定性不够，为了提高其稳定性，请从以下三个方面各提出一种具体的改进措施：
①改变中心 ②改变支撑面 ③改变结构的形状
2、（16分）分析如图抽水马桶水箱的水位自动控制系统：
（1）（8分）该控制系统是 控制系统。(填开环或闭环，1分)
理由是 （3分），系统的控制对象是______________ （1分），给定量是______________（1分），被控量是_________（1分），控制量是__________（1分）。
（2）（8分）画出该控制系统方框图。
苏教版必修二模块测试题一答案
一、选择题（每小题只有一个最符合题意的选项，共25题，每小题2分，计50分）
题号 1 2 3 4 5 6 7 8 9 10
答案 A B B D B D D B B C
题号 11 12 13 14 15 16 17 18 19 20
答案 B B C A B D B D B B
题号 21 22 23 24 25
答案 C D C A B
二、作图及填空题（共2个小题，计18分）
1、（8分）
2、（每空2分，共10分）
（1） ①阀门；②汽缸蒸汽（或汽缸，蒸汽机）；③蒸汽机转速；④检测装置。
（2） ⑤会。
三、综合题（共2个小题，每小题16分，计32分）
1、（16分）
1）（8分）答题要点：
（1）考虑结构的强度。强度与构件的材料、构件的形状和构件的连接方式等因素有关。
（2）三角形是最基本的形状之一，可以用最少的材料获得最大的强度；同时，三角形的结构不易变形，可以使自行车架结构稳定。
（3）空心钢管采用了壳体结构，减少了外力对车架可能造成的破坏；同时空心钢管有利于降低自行车的自重，使自行车变得较为轻便。
2）（8分）答题要点：
（1）①花盆架稳定性的测试；②测试花盆架的稳定性；③依次在左侧挂不同重量的花盆，观察并记录花盆架是否会翻倒；依次在右侧挂不同重量的花盆，观察并记录花盆架是否会翻倒。
（2）①降低重心（如增加脚掌的重量、降低花盆架高度、增加花盆吊绳长度）；②增加支撑面积（如增加两条支撑脚的大小、间距、增加支撑）；③改变结构的形状（如增加支撑脚、缩短横梁的长度）
2、（16分）答题要点：
（1）（8分）闭环 该控制系统采用浮球作为水位的高度的检测装置，对控制过程进行了反馈 抽水马桶的水箱 给定水位 抽水马桶水箱水位的高度 进水管的水流量（即进水量）
（2）（8分）略
加热锻打成形
加热锻打成形
热处理
制 齿
安装木手柄
A、
加热锻打成形
制 齿
安装木手柄
热处理
热处理
制 齿
安装木手柄
B、
C、
D、
热处理
加热锻打成形
安装木手柄
制 齿
起重机后臂
钢架横梁
图2
图1
望诊
切诊
开处方
问诊
控制器
(飞球、套筒及其支撑部分)
执行器
( ① )
控制对象
( ② )
( ④ )
(飞球)
被控量
( ③ )
给定量 +
(设定转速)
控制量
(蒸汽流量)
—
比较器
是
是
否
否
认注意事确项
输入密码
选择取款业务
确定金额
取走钱和卡
开始
结束
密码错误超过三次
密 码
是否正确
考试时间:60分钟 满分:100
一、选择题（每小题只有一个最符合题意的选项，共25题，每小题2分，计50分）
1、家用落地风扇的底座一般做得比较重，这是为了（ ）。
A、增加电风扇的稳定性 B、增加风扇的强度 C、安装电线的需要 D、更加美观
2、如图一张圆桌，不能使它更加稳固的方法是（ ）。
A、使用较重的大理石做桌子与地面的接触部分，木材做桌面。
B、使用较重的大理石做桌面。
C、如使用木材制作桌子，各部分大量采用榫接的方式。
D、增大桌子底部的支撑面面积。
3、列车提速是对铁路运输系统的优化。以下说法正确的是（ ）。
A、只要有先进的机车，就能提速
B、不仅需要有先进的机车，还需要道路、桥梁、隧道等基础设施的配套改进
C、只有使用“动车组”才能提速
D、只有重新铺设铁路，才能提速
4、我们常用的A形梯不直接采用铝合金片，而用长方形截面的铝合金构件，这说明了影响着结构强度的是（ ）。
A、材料 B、连接方式 C、重心的高低 D、构件的形状
5、控制系统中属于自动控制系统的是（ ）。
A、按钮开关控制 B、花房恒温度控制 C、普通自来水龙头 D、 汽车驾驶
6、分析下列物体的结构类型，不是壳体结构的是（ ）。
A、西瓜 B、灯泡 C、贝类 D、金字塔
7、下列图表中，不是流程图的是（ ）。
A、列车运行时刻表 B、学校课程表 C、产品加工工序表 D、零件的三视图
8、上刀梯是湘西苗族的传统活动，表演者为保证脚不受割伤，必须力求脚面垂直落在刀刃上，绝不滑动。此时脚面承受（ ）。
A、拉力 B、压力 C、剪切力 D、弯曲力
9、原先，人们到银行或储畜所存取款需要人工填单、记帐等工作，自从引入计算机管理系统后，大大提高了工作效率，请问，这种流程优化属于（ ）。
A、工期优化 B、技术优化 C、成本优化 D、质量优化
10、下面关于流程中环节和时序的说法正确的是（ ）。
A、任何流程环节的时序都是可以调整的 B、任何流程环节的时序都不能调整
C、有的流程时序可调整，有的流程时序不可调整 D、环节多的流程才能调整
11、手工洗衣服流程一般分为洗衣和漂洗两个大环节。从优化该流程的角度考虑，以下做法较合适的是（ ）。
A、用常规数量的洗涤剂洗衣服，一次性用大量的水漂洗。
B、用常规数量的洗涤剂洗衣服，用少量水进行多次漂洗。
C、用比常规数量更少的洗涤剂，增加洗衣时间，用少量水一次性漂洗。
D、用比常规数量更多的洗涤剂，缩短洗涤时间，用大量水多次漂洗。
12、如图所示是用来收割庄稼的农具——镰刀，它由刀身和木手柄构成，刀身带有小锯齿。手工制造镰刀，一般有以下几个环节：加热锻打成形；安装木手柄；热处理（提高硬度）；制齿。制造镰刀合理的流程是（ ）。
SHAPE \* MERGEFORMAT
13、2007年10月24日，我国自行研制的“嫦娥一号”飞入太空，“嫦娥一号”和运载火箭共有几百万个零部件，把这些零部件按照一定的结构组合在一起就构成了性能优异的航天器。这主要体现了系统的（ ）。
A、动态性 B、目的性 C、整体性 D、相关性
14、下列控制系统中，属于闭环控制系统的是（ ）。
A、电冰箱的温度控制系统 B、红绿灯定时控制系统
C、楼道灯声控延时控制系统 D、校园铃声控制系统
15、从手摇扇到空调的发展过程来看，体现了（ ）。
A、从机械控制到电子控制的过程
B、从手动到手动控制再到自动控制的过程
C、从手动到电动控制的过程
D、从自动到手动控制的过程
16、比较闭环控制系统和开环控制系统，下列说法错误的是（ ）。
A、开环控制系统的控制精度相对较低 B、开环控制系统无反馈环节
C、闭环控制系统的抗干扰能力强 D、闭环控制系统和开环控制系统都有比较器
17、右图是建筑工地使用的起重机，它是钢架结构，其后臂横梁钢架除受到自身重力外，主要承受其它的（ ）。
A、拉力、扭转力
B、压力、拉力
C、拉力、剪切力
D、压力、弯曲力
18、在北京残奥会上，我们看到了篮球运动员们借助特制的篮球轮椅进行比赛。图1为普通轮椅，图2为篮球轮椅。在强度方面，篮球轮椅能承受极高强度的撞击。设计者是通过以下哪一些方法来增加篮球轮椅的强度（ ）。
①选用特制的合金材料；②主体框架采用刚连接；③增加了轮椅中轴；④以上答案均可
A、①② B、①③ C、②③ D、④
19、比萨斜塔保持稳定的主要原因是（ ）。
A、重心低 B、重力作用线落在支撑面积范围内
C、结构形状是底部大塔顶小 D、材料采用钢筋混泥土
20、我们经常看到马路旁边的广告牌后面的支撑架是三角结构的，从这种现象中我们看出影响着结构强度的因素是（ ）。
A、材料 B、形状 C、构件 D、连接方式
21、在自行车家族中，有性能各异的不同车型。如装有辅助小轮的童车、双梁载重车、弯梁女式车、双坐双蹬的双人车等，这些特殊功能的实现，是因为设计者改变了自行车的（ ）。
A、用途 B、材料 C、结构 D、制造技术
22、质量合格的安全头盔能有效保护人的头部，是因为（ ）。
A、合格头盔戴在头部空隙小，与头部形成一个整体，是一个坚固的实体结构
B、合格头盔的密封性好，里面的空气能起到缓冲撞击的作用
C、合格头盔视野清晰，可以帮助车主避免交通事故的发生
D、合格头盔是一个良好的壳体结构，坚硬的壳体能有效保护头部
23、高二（5）班的同学用木条、乳胶等做了一个长方形的奖状框用来放置他们获得的荣誉奖状（如图一）。他们发现这个结构容易变形，便提出了如下四种改进方案（如图二）。你认为不合适的方案是（ ）。
24、水稻抛秧技术相对于人工插秧技术，从流程优化的角度来看是为了（ ）。
A、降低劳动强度 B、提高产量 C、提高质量 D、保证安全生产
25、我国古代中医经过长期的实践，总结出了一套比较科学的诊断工作流程：
但是现在，中医的诊断也借助西医的物理检验手段来加强中医的诊断准确度，这样的流程优化属于（ ）。
A、工期优化 B、技术优化 C、成本优化 D、质量优化
二、作图及填空题（共2个小题，计18分）
1、（8分）原先，人们到银行或储蓄所取款，需要人工填单、记账，保存纸质的账单。自从引入了计算机管理系统，改进了取款的流程，减少了中间环节，大大提高了工作效率。在银行的自动柜员机完成一次取款流程主要有以下的几个环节：确认注意事项、选择取款业务、领取钞票、确定金额、输入卡的密码、取走银行卡（以上环节没有按正常时序排列）。银行为了保证卡的持有人的安全，设置了有限次数的密码输入，一般情况下，当密码输入错误次数超过3次，柜员机会把银行卡回收并通知卡主一些时候处理方法，本次取款业务结束。
请根据以上材料，用所学的方框流程图，把在自动柜员机完成一次取款业务的流程图表示出来。注意：输入密码时和密码输入错误这两个地方都存在着判断，在方框流程图当中，应把表示判断的符号画出。
2、（每空2分，共10分）下列两图分别是瓦特蒸汽机的结构示意图和转速自动控制原理图。如图所示，套筒与阀门连在一起，当由于某种外界原因（如蒸汽机的负载减小）导致蒸汽机的转速加快时，飞球离心力增大，套筒向上移动，阀门通孔截面积减少，蒸汽流速降低，蒸汽机汽缸内压力减少，最后使其转速下降。
（1）请补充完整蒸汽机转速自动控制系统方框图。
（2）在蒸汽机的转速控制过程中，当被控量发生变化时，执行器的状态____⑤____（选填会或者不会）发生变化。
三、综合题（共2个小题，每小题16分，计32分）
1、（16分）简答
1）（8分）自行车是我们生活中常见的交通工具，请用结构的知识来回答下列有关自行车的问题。
（1）自行车的设计除了要考虑结构的稳定性，还要考虑结构的什么性质？这个性质还与什么因素有关？（4分）
（2）自行车的车架为什么采用三角形结构？（2分）
（3）自行车的车架部分采用了空心钢管材料，请说明使用这种材料的两种优点。（2分）
2）（8分）现有一个卡通造型的花盆架（如图所示），花盆架用钢筋制成，脚掌用铁板焊接而成。
（1）请设计一个简易的试验方案，用花盆作为试验器材，检验该花盆架在平地上站立时左右翻倒的稳定性。
试验名称： ①
试验目的： ②
试验准备：带有不同重量标记的花盆若干，待测试花盆架。
试验过程：将花盆架在平地上站立放稳；
③
（2）若花盆架左右稳定性不够，为了提高其稳定性，请从以下三个方面各提出一种具体的改进措施：
①改变中心 ②改变支撑面 ③改变结构的形状
2、（16分）分析如图抽水马桶水箱的水位自动控制系统：
（1）（8分）该控制系统是 控制系统。(填开环或闭环，1分)
理由是 （3分），系统的控制对象是______________ （1分），给定量是______________（1分），被控量是_________（1分），控制量是__________（1分）。
（2）（8分）画出该控制系统方框图。
苏教版必修二模块测试题一答案
一、选择题（每小题只有一个最符合题意的选项，共25题，每小题2分，计50分）
题号 1 2 3 4 5 6 7 8 9 10
答案 A B B D B D D B B C
题号 11 12 13 14 15 16 17 18 19 20
答案 B B C A B D B D B B
题号 21 22 23 24 25
答案 C D C A B
二、作图及填空题（共2个小题，计18分）
1、（8分）
2、（每空2分，共10分）
（1） ①阀门；②汽缸蒸汽（或汽缸，蒸汽机）；③蒸汽机转速；④检测装置。
（2） ⑤会。
三、综合题（共2个小题，每小题16分，计32分）
1、（16分）
1）（8分）答题要点：
（1）考虑结构的强度。强度与构件的材料、构件的形状和构件的连接方式等因素有关。
（2）三角形是最基本的形状之一，可以用最少的材料获得最大的强度；同时，三角形的结构不易变形，可以使自行车架结构稳定。
（3）空心钢管采用了壳体结构，减少了外力对车架可能造成的破坏；同时空心钢管有利于降低自行车的自重，使自行车变得较为轻便。
2）（8分）答题要点：
（1）①花盆架稳定性的测试；②测试花盆架的稳定性；③依次在左侧挂不同重量的花盆，观察并记录花盆架是否会翻倒；依次在右侧挂不同重量的花盆，观察并记录花盆架是否会翻倒。
（2）①降低重心（如增加脚掌的重量、降低花盆架高度、增加花盆吊绳长度）；②增加支撑面积（如增加两条支撑脚的大小、间距、增加支撑）；③改变结构的形状（如增加支撑脚、缩短横梁的长度）
2、（16分）答题要点：
（1）（8分）闭环 该控制系统采用浮球作为水位的高度的检测装置，对控制过程进行了反馈 抽水马桶的水箱 给定水位 抽水马桶水箱水位的高度 进水管的水流量（即进水量）
（2）（8分）略
加热锻打成形
加热锻打成形
热处理
制 齿
安装木手柄
A、
加热锻打成形
制 齿
安装木手柄
热处理
热处理
制 齿
安装木手柄
B、
C、
D、
热处理
加热锻打成形
安装木手柄
制 齿
起重机后臂
钢架横梁
图2
图1
望诊
切诊
开处方
问诊
控制器
(飞球、套筒及其支撑部分)
执行器
( ① )
控制对象
( ② )
( ④ )
(飞球)
被控量
( ③ )
给定量 +
(设定转速)
控制量
(蒸汽流量)
—
比较器
是
是
否
否
认注意事确项
输入密码
选择取款业务
确定金额
取走钱和卡
开始
结束
密码错误超过三次
密 码
是否正确
