人教物理九年级全册19.3-安全用电(共21张PPT)

(共21张PPT)
第3节 安全用电
第十九章 生活用电

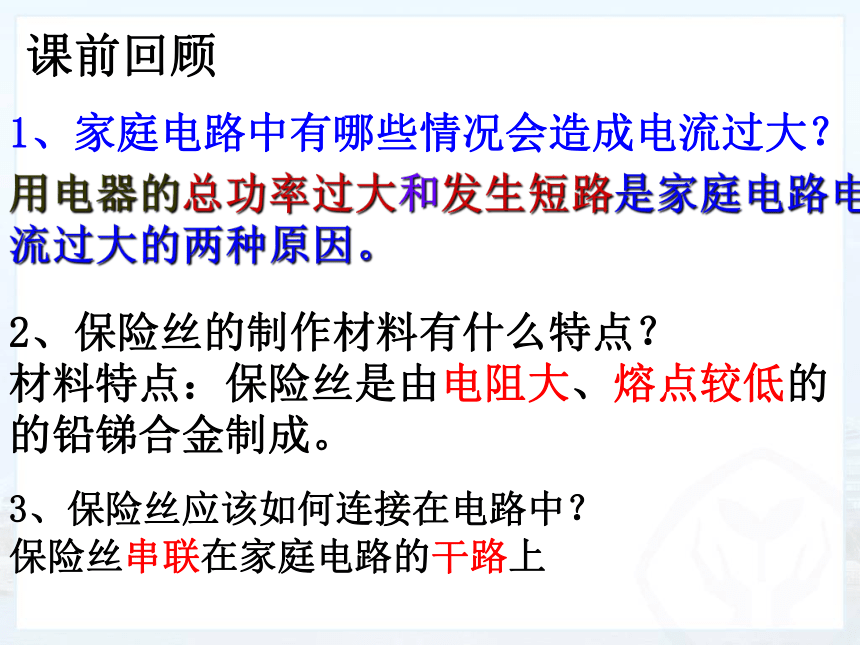

课前回顾
1、家庭电路中有哪些情况会造成电流过大？
用电器的总功率过大和发生短路是家庭电路电流过大的两种原因。
2、保险丝的制作材料有什么特点？
材料特点：保险丝是由电阻大、熔点较低的的铅锑合金制成。
3、保险丝应该如何连接在电路中？
保险丝串联在家庭电路的干路上
高压危险，请勿靠近

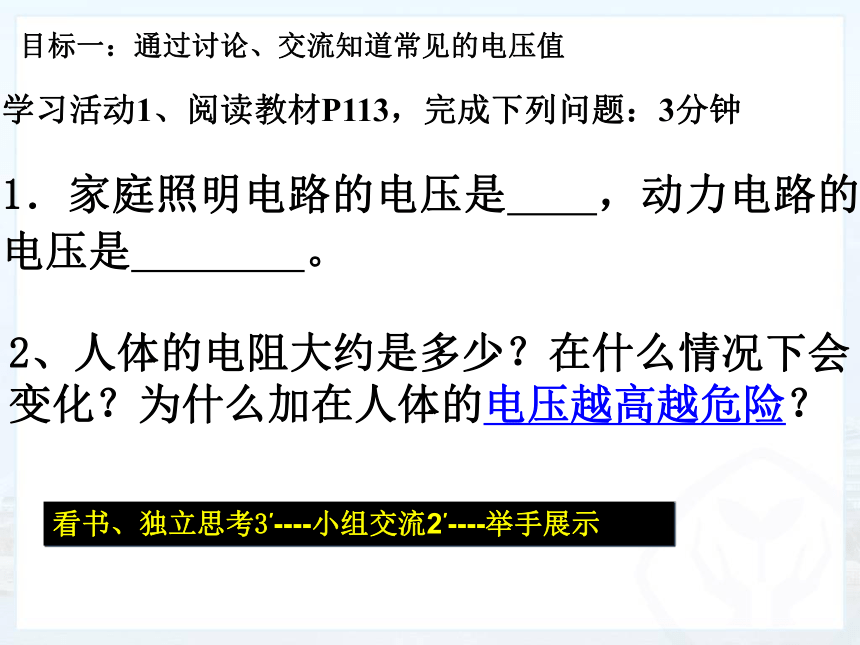

目标一：通过讨论、交流知道常见的电压值
学习活动1、阅读教材P113，完成下列问题：3分钟
1．家庭照明电路的电压是 ，动力电路的电压是 。
2、人体的电阻大约是多少？在什么情况下会变化？为什么加在人体的电压越高越危险？
看书、独立思考3′----小组交流2′----举手展示

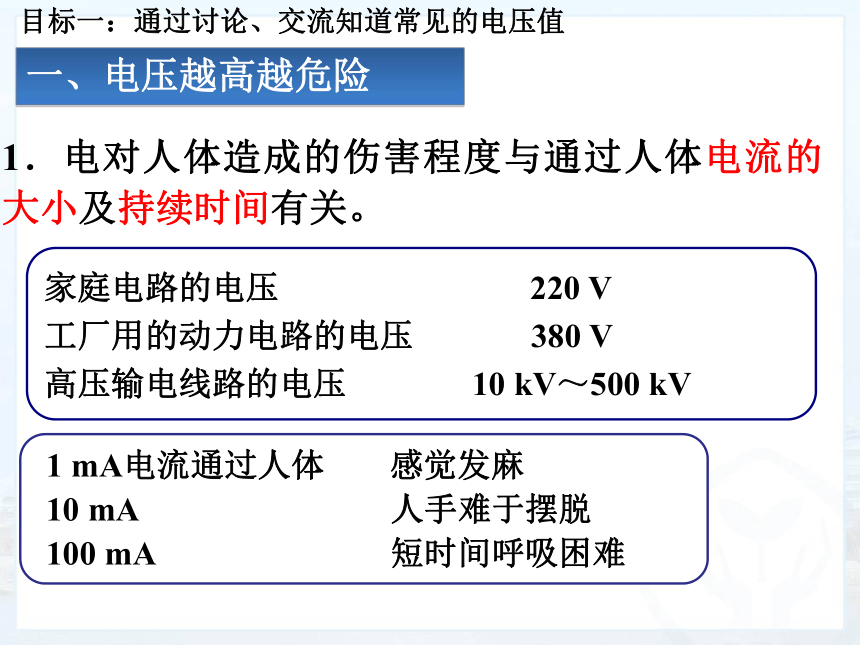

1．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
1 mA电流通过人体 感觉发麻
10 mA 人手难于摆脱
100 mA 短时间呼吸困难
家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV
一、电压越高越危险
目标一：通过讨论、交流知道常见的电压值

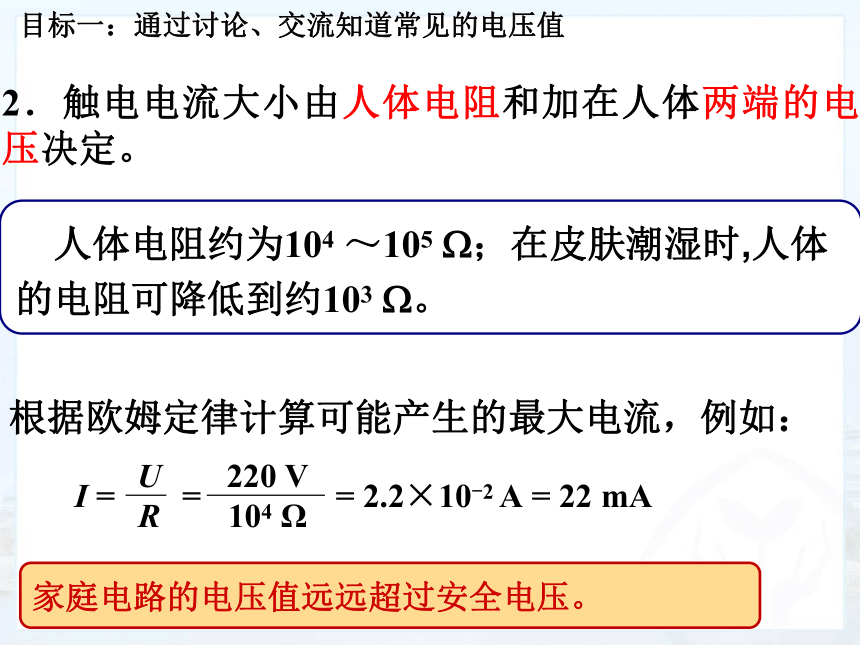

根据欧姆定律计算可能产生的最大电流，例如：
家庭电路的电压值远远超过安全电压。
　人体电阻约为104 ～105 W；在皮肤潮湿时,人体的电阻可降低到约103 W。
2．触电电流大小由人体电阻和加在人体两端的电压决定。
目标一：通过讨论、交流知道常见的电压值

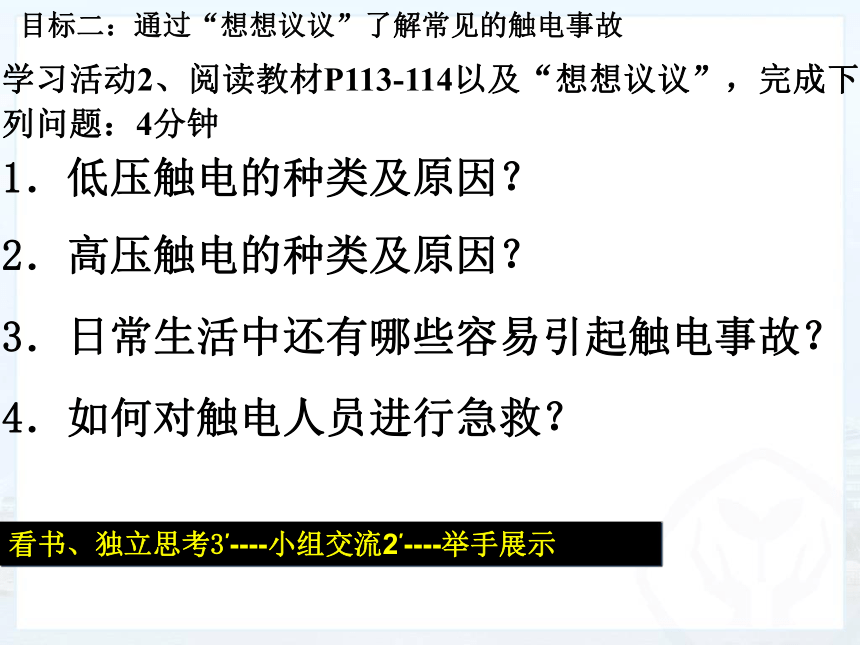

目标二：通过“想想议议”了解常见的触电事故
学习活动2、阅读教材P113-114以及“想想议议”，完成下列问题：4分钟
1．低压触电的种类及原因？
看书、独立思考3′----小组交流2′----举手展示
2．高压触电的种类及原因？
3．日常生活中还有哪些容易引起触电事故？
4．如何对触电人员进行急救？

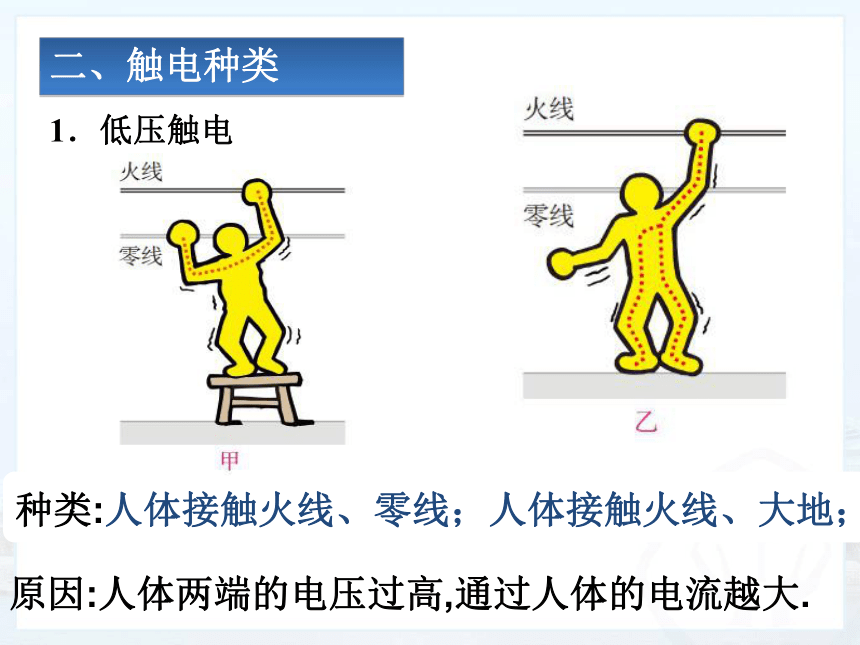

种类:人体接触火线、零线；人体接触火线、大地；
1．低压触电
二、触电种类
原因:人体两端的电压过高,通过人体的电流越大.
跨步电压触电
电弧触电
2．高压触电
原因：空气导电；两脚间电压过高。
除了图示的几种情况外,还有哪些情况可能引起触电？
小组交流讨论2’
自主回答


4．触电的急救
(1)切断电源
(2)迅速使触电人摆脱电源
(2)进行人工急救,同时报警求救
1．家庭电路中防止触电措施
开关必须接在火线上；
螺丝口灯泡,尾部接火线；
有金属外壳的电器,外壳要接地。
目标三：通过讨论交流知道安全用电的原则
学习活动3.阅读教材P115安全用电原则,完成下列问题：3’
2．安全用电原则
3．如何防雷？
看书、独立思考3′----小组交流2′----举手展示
回答正确星
● 不接触低压带电体，不靠近高压带电体；
● 更换灯泡、搬动电器前应断开电源开关；
● 不弄湿用电器，不损坏绝缘层；
● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换
2．安全用电原则：
雷电是大气中一种剧烈的放电现象
3、注意防雷
现代建筑上的避雷针
高压输电铁塔上的防雷导线
1.不要靠近金属栏杆,各种电器应暂停使用.
2.迅速走进屋内,或汽车内。
3.不要手持金属杆,金属饰物包括手表也要抛离。
4.在高山上,应该找没有积水的凹坑处双脚并拢蹲下。
雷电时应该注意：
小组交流、讨论：在发生雷电时应该注意？2分钟
3．急救措施
2．安全用电原则
1．触电类型
1、下列图中符合安全用电要求的是（　　）
A．用湿手触摸开? ?
?B．灯与开头的连接
C．从电线上取风筝 ? ?
D．大功率用电器同时使用
?? ?? ??
B
2、关于家庭安全用电，下列说法不正确的是（ ）
A．电脑、电视机等用电器 长时间待机，应切断电源
B．同时使用大功率用电器前，必须先考虑电能表、保险丝等的承受能力
C．一旦发生 触电事故，应先切断电源再进行抢 救
D．使用试电笔时，手不要接触笔尾金属
D
当堂演练
动手动脑学物理
