通用技术：第6章 第2节 常见的技术图样

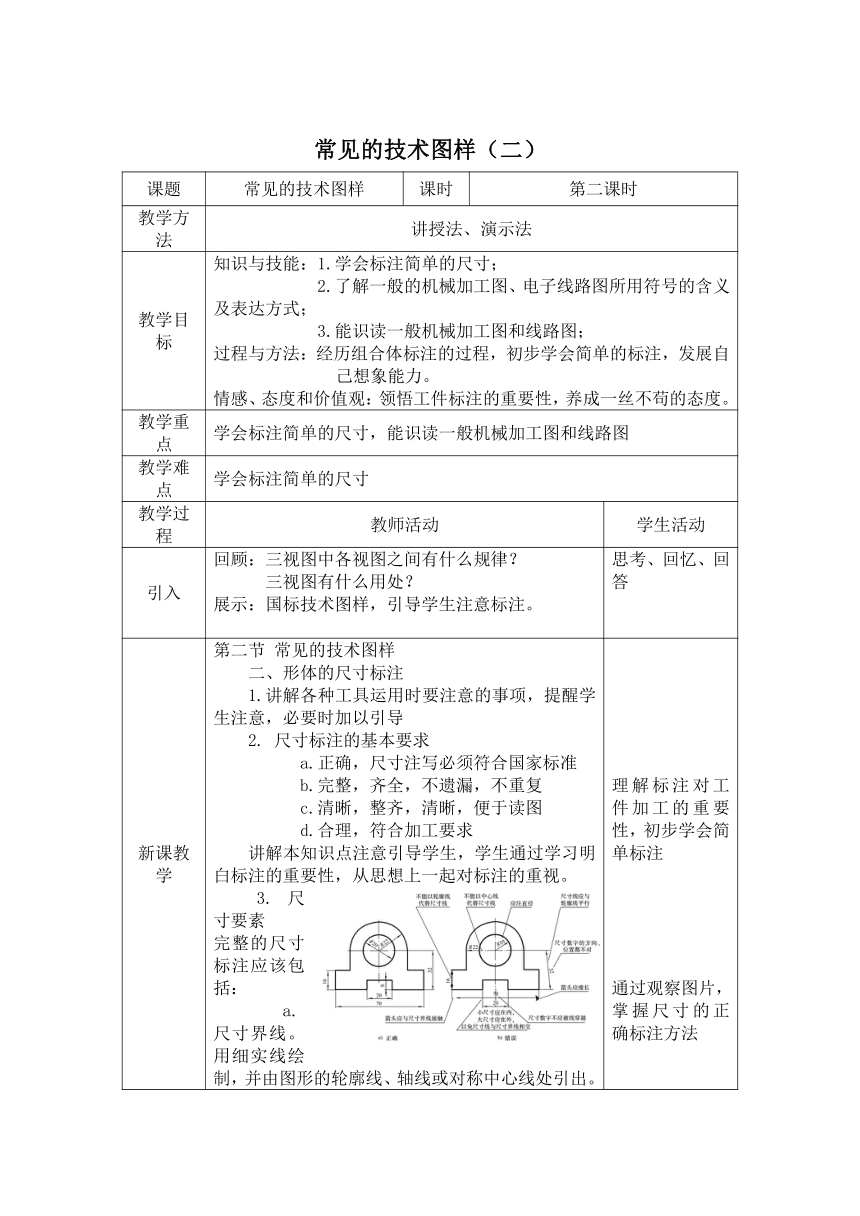

常见的技术图样（二）
课题 常见的技术图样 课时 第二课时
教学方法 讲授法、演示法
教学目标 知识与技能：1.学会标注简单的尺寸；2.了解一般的机械加工图、电子线路图所用符号的含义及表达方式；3.能识读一般机械加工图和线路图；过程与方法：经历组合体标注的过程，初步学会简单的标注，发展自己想象能力。情感、态度和价值观：领悟工件标注的重要性，养成一丝不苟的态度。
教学重点 学会标注简单的尺寸，能识读一般机械加工图和线路图
教学难点 学会标注简单的尺寸
教学过程 教师活动 学生活动
引入 回顾：三视图中各视图之间有什么规律？ 三视图有什么用处？展示：国标技术图样，引导学生注意标注。 思考、回忆、回答

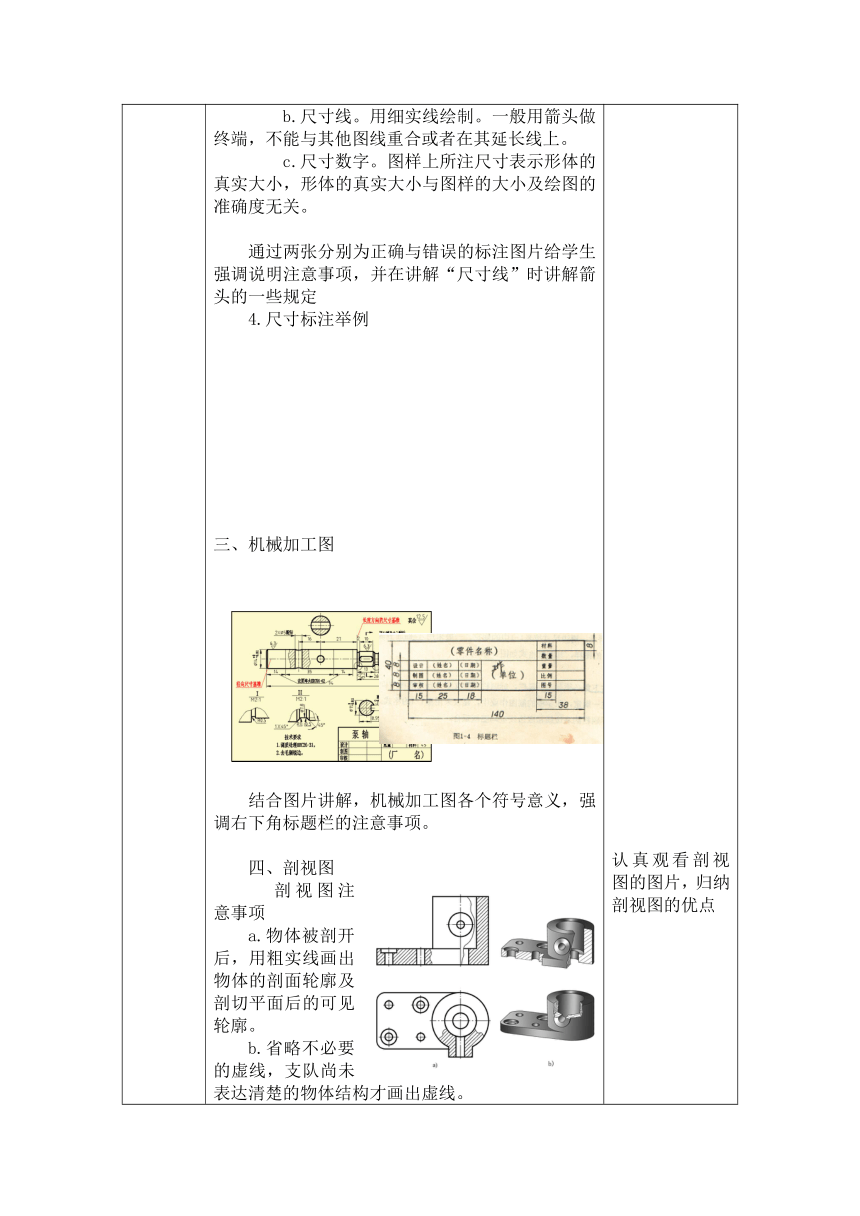

新课教学 第二节 常见的技术图样二、形体的尺寸标注1.讲解各种工具运用时要注意的事项，提醒学生注意，必要时加以引导2. 尺寸标注的基本要求a.正确，尺寸注写必须符合国家标准 b.完整，齐全，不遗漏，不重复 c.清晰，整齐，清晰，便于读图 d.合理，符合加工要求讲解本知识点注意引导学生，学生通过学习明白标注的重要性，从思想上一起对标注的重视。 3. 尺寸要素完整的尺寸标注应该包括： a.尺寸界线。用细实线绘制，并由图形的轮廓线、轴线或对称中心线处引出。 b.尺寸线。用细实线绘制。一般用箭头做终端，不能与其他图线重合或者在其延长线上。 c.尺寸数字。图样上所注尺寸表示形体的真实大小，形体的真实大小与图样的大小及绘图的准确度无关。通过两张分别为正确与错误的标注图片给学生强调说明注意事项，并在讲解“尺寸线”时讲解箭头的一些规定4.尺寸标注举例 三、机械加工图结合图片讲解，机械加工图各个符号意义，强调右下角标题栏的注意事项。四、剖视图剖视图注意事项a.物体被剖开后，用粗实线画出物体的剖面轮廓及剖切平面后的可见轮廓。b.省略不必要的虚线，支队尚未表达清楚的物体结构才画出虚线。c.剖切平面是假设的，在一个视图上取剖视，不影响其他视图的投影。d.画出与物体材料想对应的剖面符号，金属材料为一组与水平线成45°的平行细实线五、线路图讲解各个独立元件的符号意义 理解标注对工件加工的重要性，初步学会简单标注通过观察图片，掌握尺寸的正确标注方法认真观看剖视图的图片，归纳剖视图的优点结合教师讲解，做好记录，学会识读电子线路图
总结 如何进行简单的标注。学会识读各种技术图样。 回忆——巩固——充实——提高
