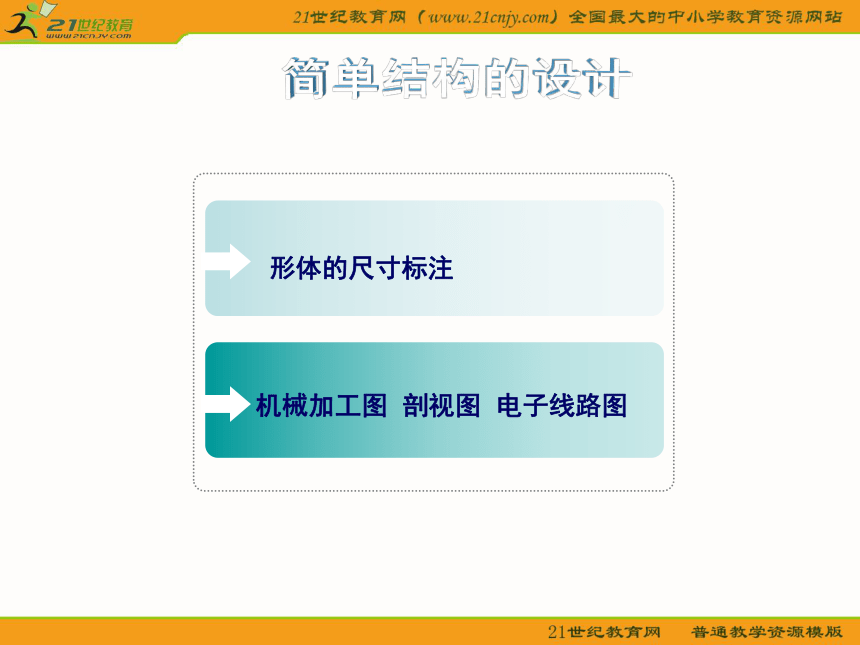

形体的尺寸标注
机械加工图 剖视图 电子线路图

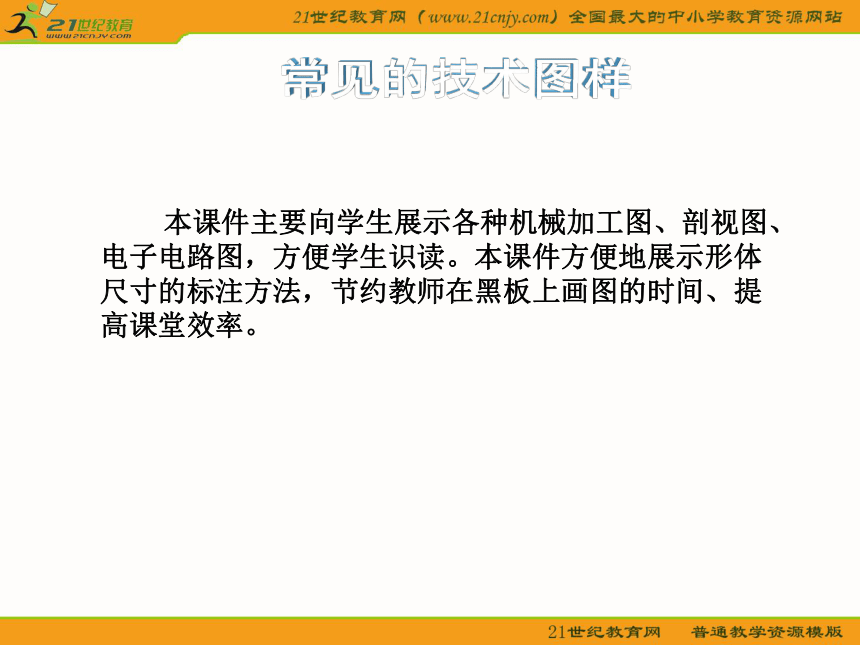

本课件主要向学生展示各种机械加工图、剖视图、
电子电路图，方便学生识读。本课件方便地展示形体
尺寸的标注方法，节约教师在黑板上画图的时间、提
高课堂效率。

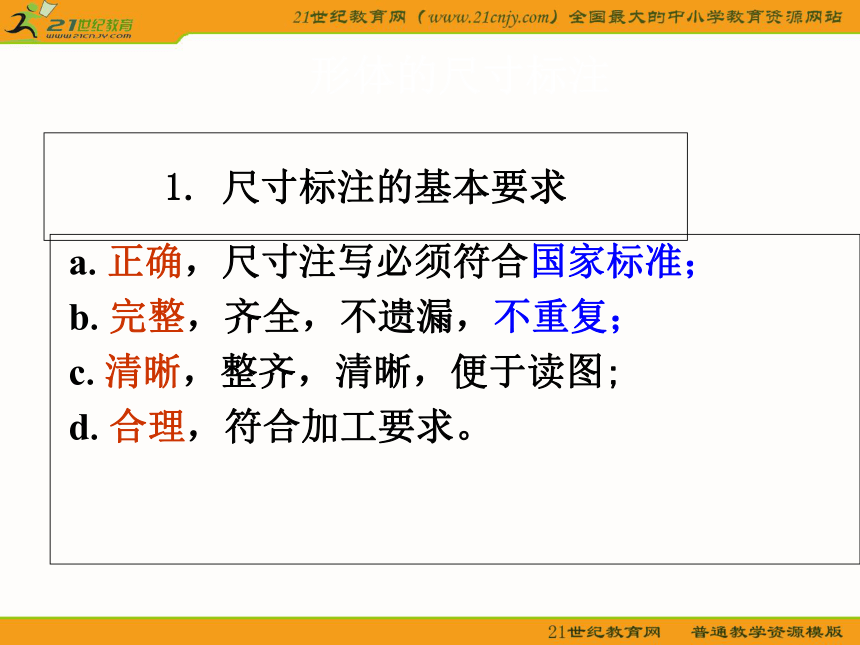

1. 尺寸标注的基本要求
a.正确，尺寸注写必须符合国家标准；
b.完整，齐全，不遗漏，不重复；
c.清晰，整齐，清晰，便于读图;
d.合理，符合加工要求。
形体的尺寸标注

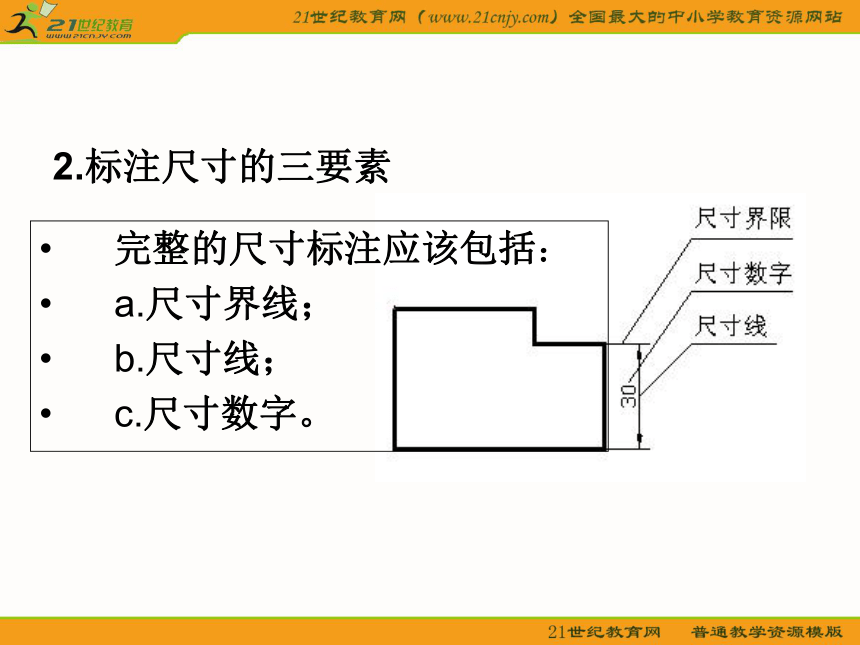

2.标注尺寸的三要素
完整的尺寸标注应该包括：
a.尺寸界线；
b.尺寸线；
c.尺寸数字。
2.标注尺寸的三要素
尺寸界线
尺寸线
尺寸数字
=
=
=
=
=
=
=
=
a.尺寸界线
①尺寸界线用细实线绘制；
②尺寸界线应由图形的轮廓线、轴线或对称中心线引出。也可利用轮廓线、轴线或对称中心线作为尺寸界线；
③尺寸界限一般与尺寸线垂直，并超出尺寸线箭头2mm。

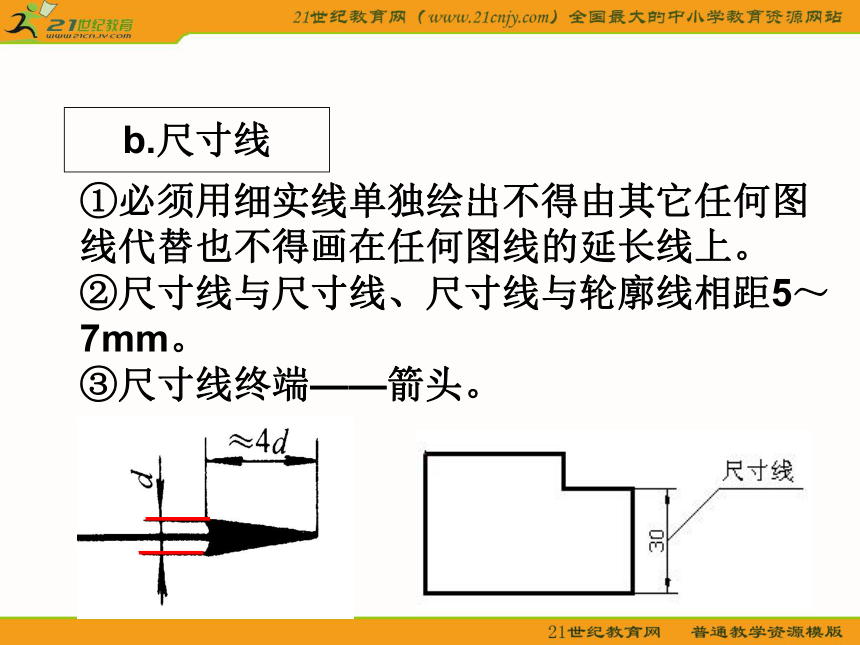

b.尺寸线
①必须用细实线单独绘出不得由其它任何图线代替也不得画在任何图线的延长线上。
②尺寸线与尺寸线、尺寸线与轮廓线相距5～7mm。
③尺寸线终端——箭头。

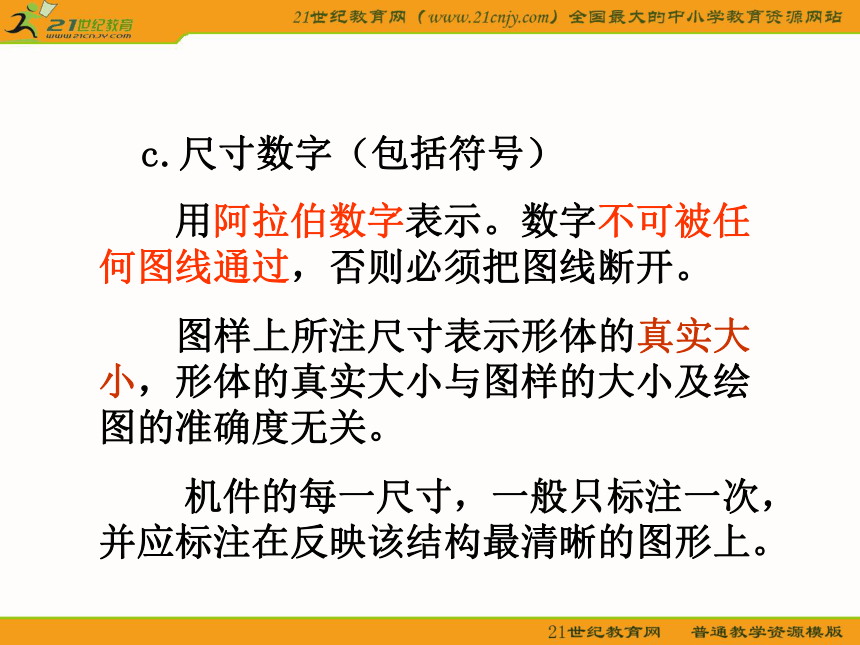

c.尺寸数字（包括符号）
　　用阿拉伯数字表示。数字不可被任何图线通过，否则必须把图线断开。
图样上所注尺寸表示形体的真实大小，形体的真实大小与图样的大小及绘图的准确度无关。
机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

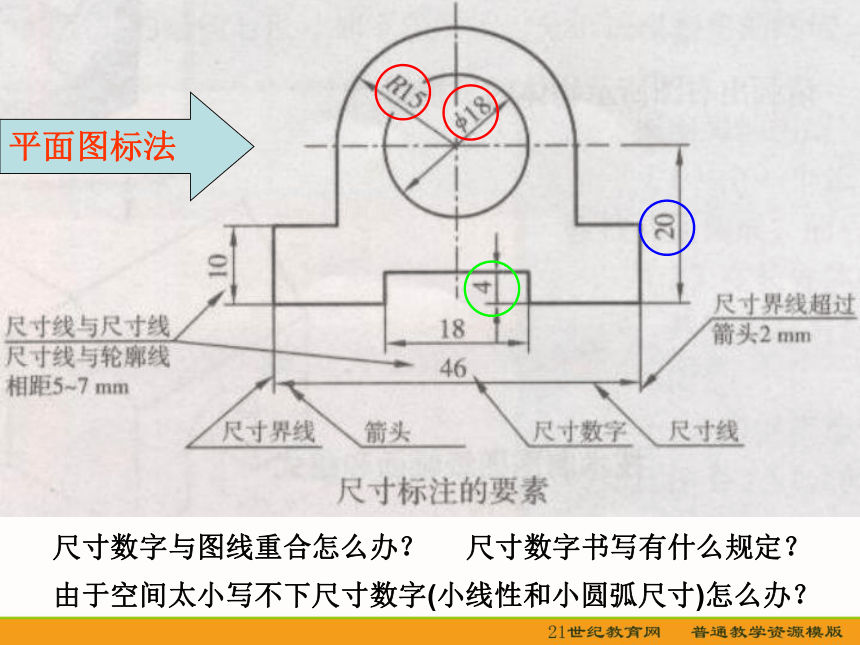

平面图标法
尺寸数字书写有什么规定？
由于空间太小写不下尺寸数字(小线性和小圆弧尺寸)怎么办？
尺寸数字与图线重合怎么办？

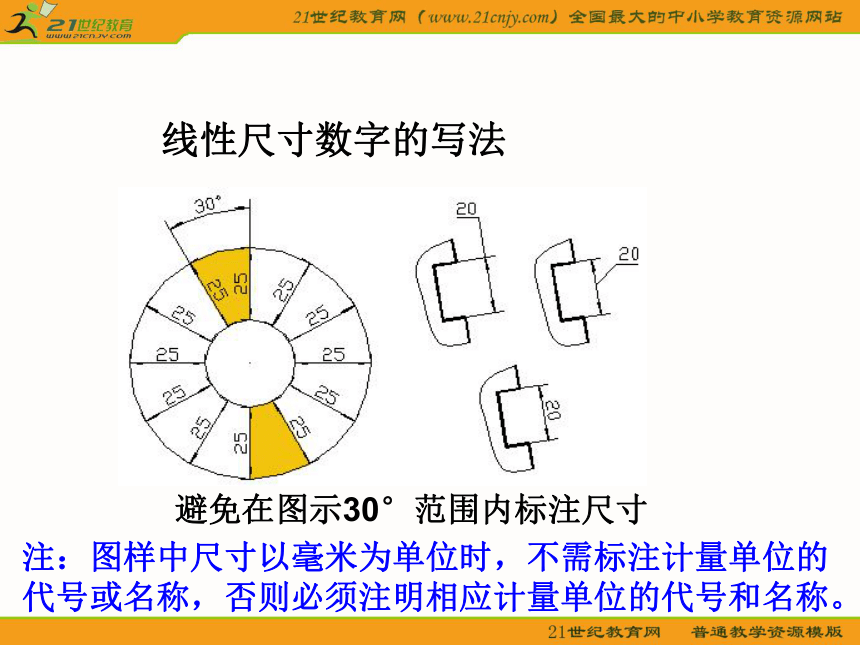

线性尺寸数字的写法
注：图样中尺寸以毫米为单位时，不需标注计量单位的代号或名称，否则必须注明相应计量单位的代号和名称。
避免在图示30°范围内标注尺寸
3.尺寸标注举例
寻找错误
错误
正确标注
错误标注
马上行动
根据右图所给形体的主视图、左视图，分析形体的结构，标注形体尺寸。
如图所示为某款台灯的主视图和俯视图及部分尺寸标注。该台灯圆形底座的直径为多少？ A．φ80
B．φ148
C．φ120
D．φ34
C
B
机械加工图
（2）组成：
是以三视图的形式来表达机械加工方法的一种技术图样。
（1）定义：
基本视图
辅助视图
尺寸标注
技术要求
标题栏
图纸幅面及格式
图纸幅面是指图纸宽度与长度组成的图面。绘制图样时，应采用表一中规定的图纸基本幅面尺寸，尺寸单位为：mm。基本幅面代号有A0、A1、A2、 A3、A4五种。
字体
对图样中字体的要求是：字体端正、笔画清楚、排列整齐、间隔均匀。
1.汉字：长仿宋体，并采用国家正式公布的简化字。
字母和数字
比例
比例是图样中的图形与真实物相应要素的线性尺寸之比
注意：无论采用何种比例，所注尺寸数字均应是物体的真实大小，与绘图的比例无关。
2:1
1:1
1:2
剖视图
剖视图
(1)包含内部结构如孔、槽的轴线，或物体的对称面；
(2)平行于相应的投影面。
（1）定义：假想采用剖切平面的方法剖开物体，将观察者与剖切面之间的部分移去，将其余部分向投影面投影所得的图形。
（2）剖切面的特征：
具有不可见结构的物体的表达方法
剖面线与水平线成45°或135°的角，间距均匀
剖视图的种类
全剖视图 用剖切平面完全地剖开机件所得的剖视图，称为全剖视图。
半剖视图
当机件具有对称平面时，向垂直于对称平面的投影面上投影所得到的图形，可以对称中心线为界，一半画成剖视图，另一半画成视图，这样画出的图形称为半剖视图。
局部剖视图
用剖切面局部地剖开机件所得到的剖视图称为局部剖视图。
局部剖视图要用波浪线与视图分界，波浪线可以看作是机件断裂面的投影，因此波浪线不能超出视图的轮廓线，不能穿过中空处，不允许与其它图线重合。
剖视图注意事项
a.物体被剖开后，用粗实线画出物体的剖面轮廓及剖切平面后的可见轮廓。
b.省略不必要的虚线，只对尚未表达清楚的物体结构才画出虚线。
c.剖切平面是假设的，在一个视图上取剖视，不影响其他视图的投影。
d.画出与物体材料相对应的剖面符号，金属材料为一组与水平线成45°的平行细实线。
线路图
线路图是指用图形符号和线段组成的电子工程用的略图。包括电路原理图、接线图和逻辑图。
如何识读线路图？
(1)认识元器件符号；
(2)清楚元器件的连接方式。
