正投影法
三视图的形成
三视图的绘制与识读
本节课用课件形象地展示立体图，既有利于学生理解，同时也不至于让学生感到空洞、乏味，弥补了单纯的实物演示和单纯的静态幻灯手段的缺陷。
正投影与三视图
本课时主要内容：
正投影法
三视图的形成
三视图的绘制与识读

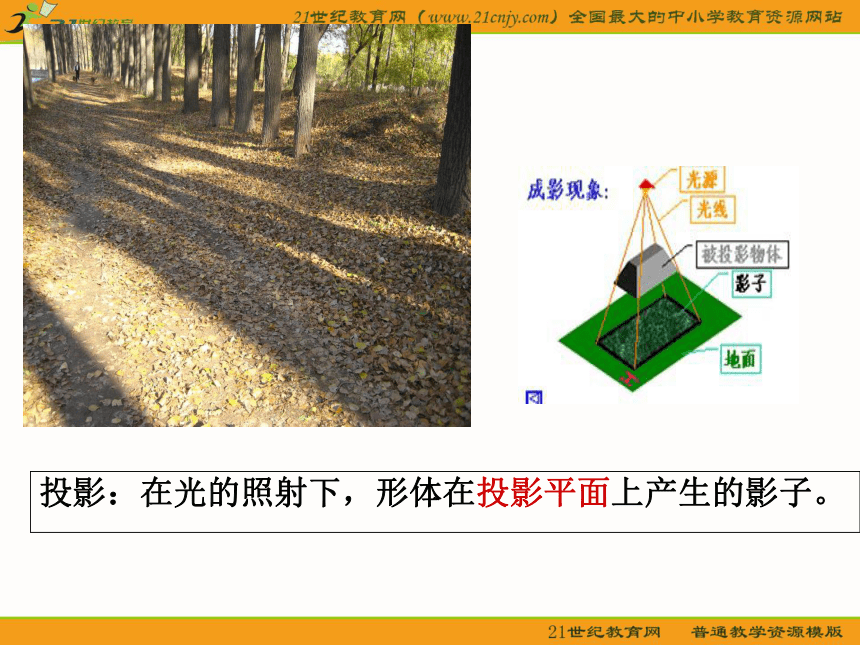

投影：在光的照射下，形体在投影平面上产生的影子。

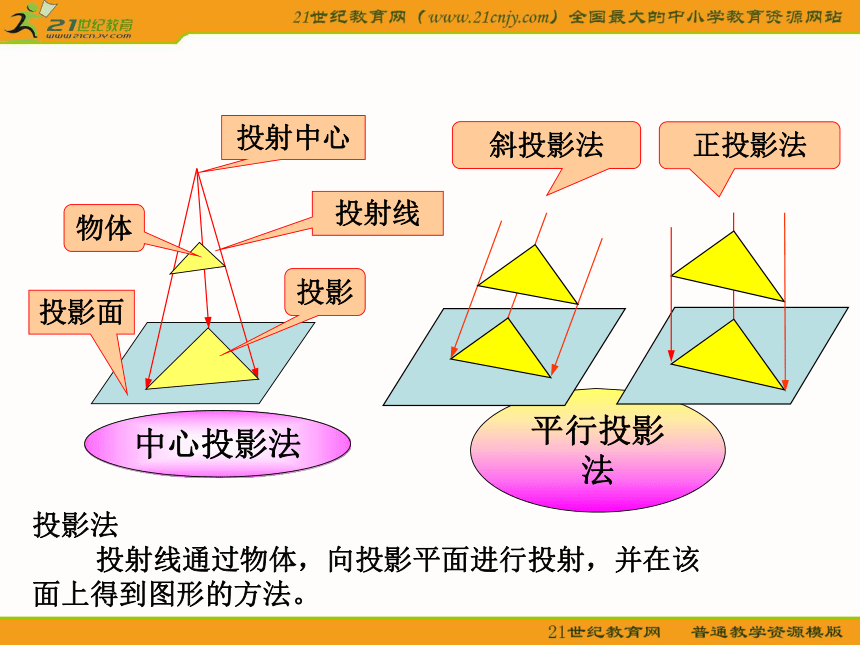

平行投影法
中心投影法
投射线
物体
投影面
投影
投射中心
斜投影法
正投影法
投影法 投射线通过物体，向投影平面进行投射，并在该
面上得到图形的方法。

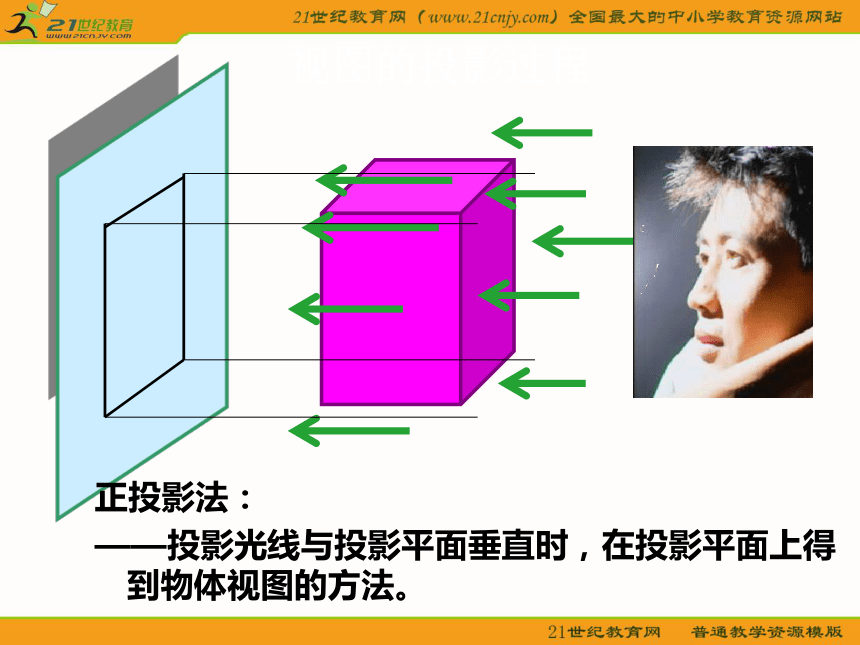

视图的投影过程
正投影法：
——投影光线与投影平面垂直时，在投影平面上得到物体视图的方法。
画出下面各物体在屏幕上的正投影。
圆锥 球 圆柱
画出下面各物体在屏幕上的正投影。
一个方向的投影能不能完整地表达物体的形状和大小 ，能不能区分不同的物体？
一般要从几个方向观察物体，
才能表达清楚物体的形状？
V
H
W
三视图的形成
X 长
Y 宽
Z 高
主视图从前向后看
俯视图从上往下看
向后翻90度
向下翻90度
o
正面投影面
水平投影面
侧面投影面
左视图从左向右看
V 主视图
左视图 W
H 俯视图
X
Y
Y
Z
o
V 主视图
左视图 W
H 俯视图
三视图之间的投影关系
长对正
高平齐
宽
相
等
X
Y
Y
Z
45。
而且长对正；
而且高平齐；
而且宽相等。
1.主视图和俯视图都反映了物体的长度，
2.主视图和左视图都反映了物体的高度，
3.俯视图和左视图都反映了物体的宽度，
三视图之间的投影关系
这是以后画图和读图的重要依据。
球的三视图
主视图
左视图
俯视图
.
圆锥体
圆柱体
棱柱的投影
分析：正六棱柱由顶面、底面和六个侧棱面组成。正六棱柱的顶面、底面为水平面，在俯视图中反映实形。
V
W
H
长
高
宽
宽
画出下列物体的三视图
如下图所示，请补全其它视图。
三视图欣赏
三视图：
画物体的三视图时，要符合如下原则：
位置：主视图 左视图
俯视图
大小：长对正，高平齐，宽相等。
小结：
正投影法：
——投影光线与投影平面垂直时，在投影平面上得到物体视图的方法。
以下视图中最适合作主视图的是（ ）。
A.
B.
C.
D.
练习1
三视图中的主视图要能准确反映物体的主要形体特征。
练习2 补充完下列三视图
练习3 根据立体图画出三视图
