通用技术：7.1《模型》课件

(共19张PPT)
模型及其功能

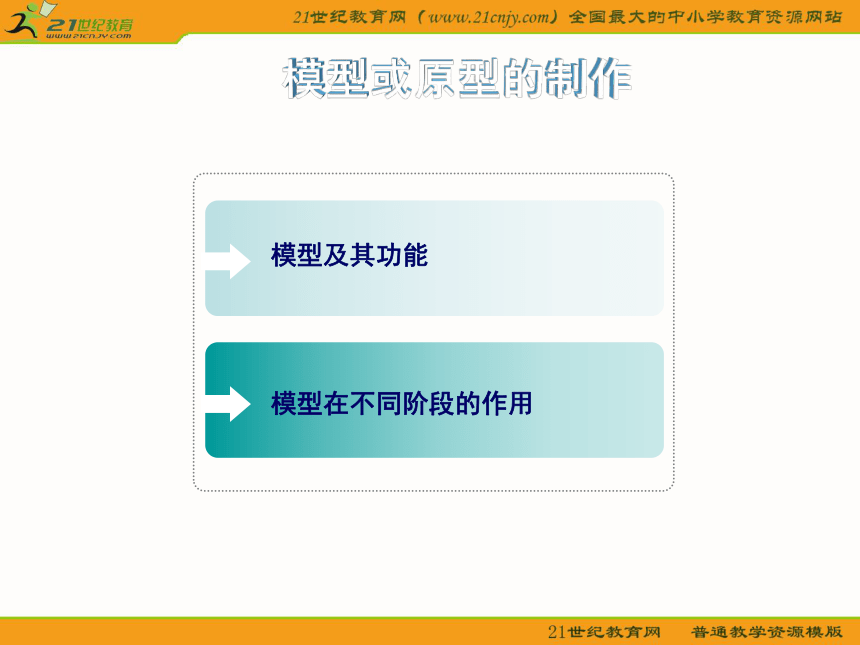

模型在不同阶段的作用
通过本课件展示模型图片，让学生对模型有感性的认识。通过展示主要内容、重点难点，更利于学生识记。
学习目标：
1.知道模型及其功能。
2.理解模型制作在产品设计的不同阶段有不同的作用。
感性认识模型的重要性
播放视频：汽车碰撞试验

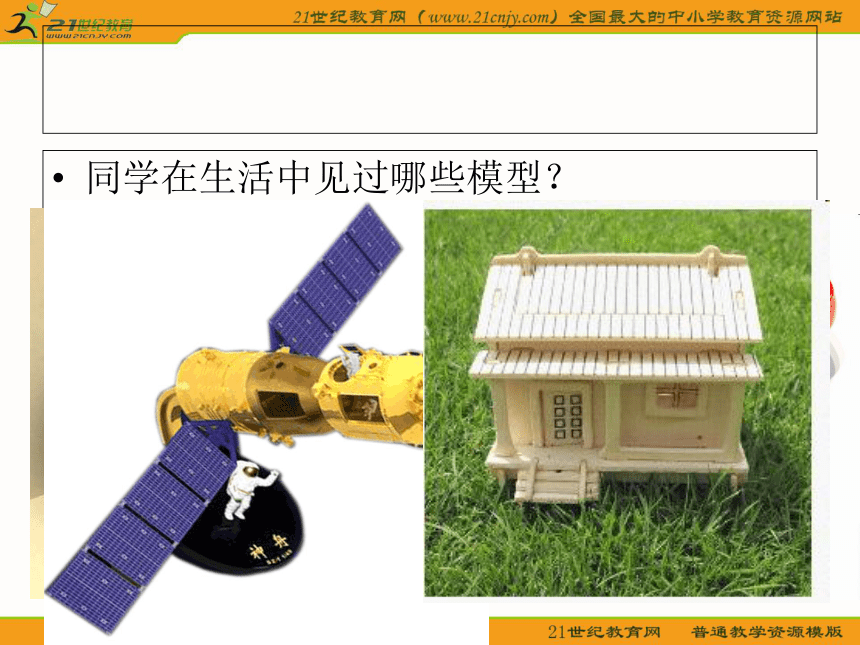

同学在生活中见过哪些模型？
模型的概念和特点

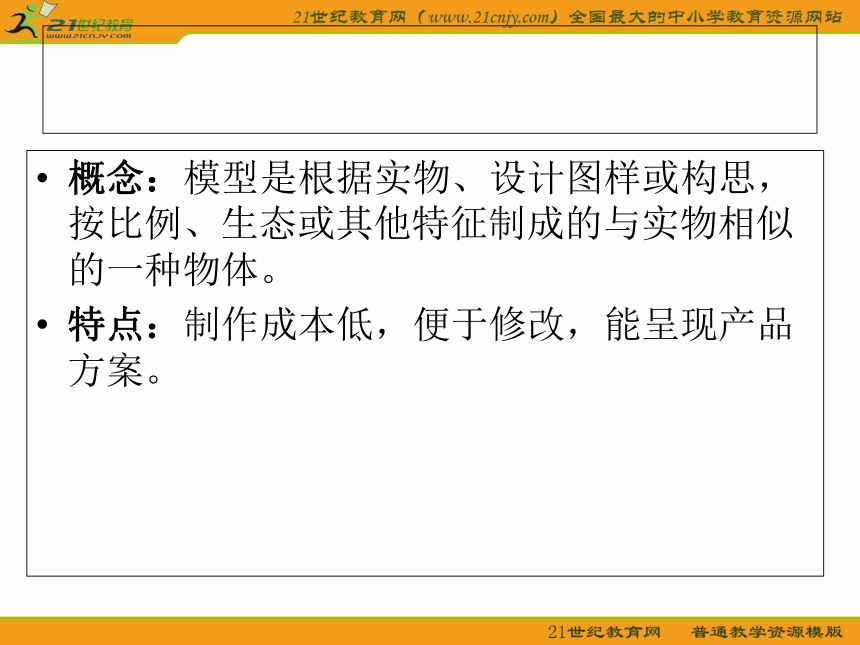

概念：模型是根据实物、设计图样或构思，按比例、生态或其他特征制成的与实物相似的一种物体。
特点：制作成本低，便于修改，能呈现产品方案。

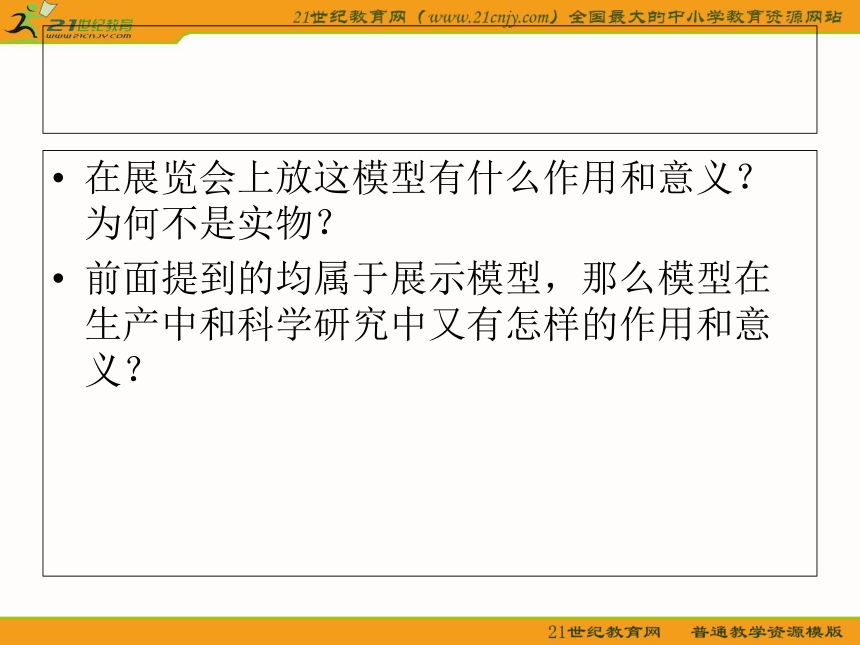

在展览会上放这模型有什么作用和意义？为何不是实物？
前面提到的均属于展示模型，那么模型在生产中和科学研究中又有怎样的作用和意义？
学生活动
请同学讨论神舟三号飞船中的“模拟人”有怎样的特征？为何要进行“模拟人”试验？
汽车碰撞试验中的模拟人
汽车碰撞试验中的模拟人又起了怎样的作用？
浑天仪的意义
“大东方号”轮船
“大东方号”轮船首航失败根本原因是什么？
建造中的大东方号
模型功能
从我们所列举和分析的大量实例不难看出模型是设计的一个环节和一种重要的技术方法，而且模型在技术设计中发挥着重要的作用，接下来我们就来分析一下模型的功能。
1.模型使设计对象具体化。
2.模型帮助分析设计的可能性。
模型在不同阶段的作用
请同学对前面所讲的模型进行讨论，模型在不同阶段的作用？
模型
草模
草模用于产品造型设计的初期阶段，它可以采用立体模型将设计构思简单的表示出来，供设计人员深入探讨时使用。
模型
概念模型
概念模型就是在草模的基础上，用概括的手法表示产品的造型风格、布局安排、人机关系等，从整体上表现产品造型的整体概念。
模型
为了研究产品造型与结构的关系，清晰地表达产品的结构尺寸和连接方法，并进行结构强度试验而制作的模型。
结构模型
模型
功能模型
主要用于研究产品的各种性能以及人机关系，同时也用作分析、检查设计对象各部分组件尺寸与机体的相互配合关系，并在一定的条件下用于试验。
汽车撞击试验模型
利用NF-3全机低速风洞对“运-8”模型进行吹风试验模型
模型
在结构模型和功能模型的基础上发展而来的展示模
型。它是采用真实材料，用准确的尺寸，做成与实际产品几乎一致的模型，作为产品的样品进行展示，以便提供实体形象。
展示模型
小结
模型的概念
模型的功能
模型的分类
