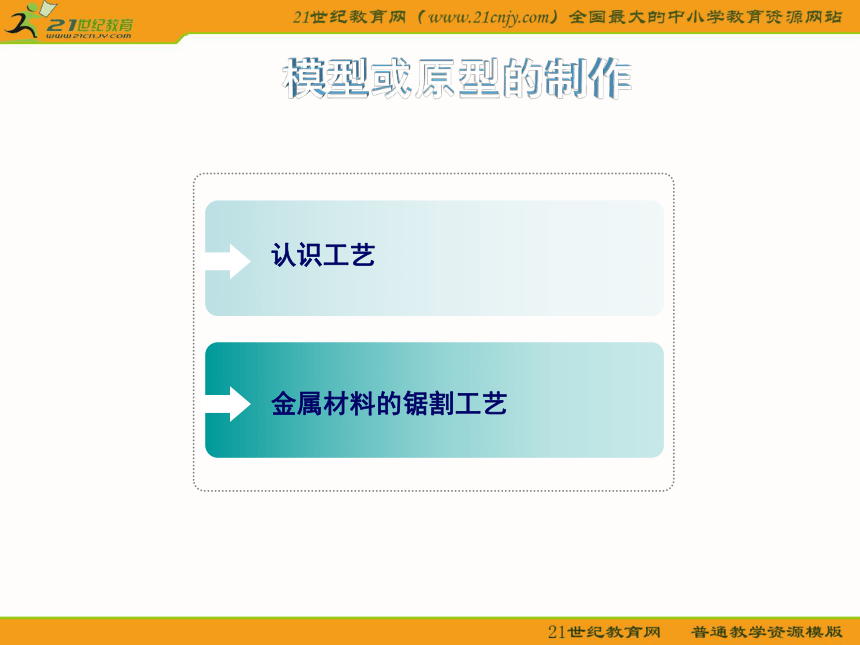

认识工艺
金属材料的锯割工艺
通过本课件展示工艺作品图片和视，让学生对各种工艺有感性的认识。通过展示主要内容，重点难点，更利于学生识记。
学习目标：
1.知道工艺的含义和常用工艺的种类。
2.了解金工常用的工具和设备，学会金属材料划线、锯割、锉削三项基本操作。
3.能根据设计方案和已有条件选择加工工艺、工具和设备，并能正确、安全地完成操作，了解金工加工的一般工序。
展示各种工艺
同样的原材料，工艺不同，制作出来的产品会有很大的差别？
1.绿茶
2.红茶
工艺：杀青、揉捻、干燥。
工艺：萎凋、揉捻、发酵、干燥。
展示各种工艺
涡轮增压器装配线
油漆
工艺概念
工艺：是指利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法
常见的工艺有哪些？
加工工艺、装配工艺、检测工艺、 铸造工艺、表面处理工艺等。
民间剪纸
景泰蓝
工艺伞
案例分析与思考
制作一个木水桶要经过那几道工艺？
工艺对产品的质量有哪些影响？
金属材料的分类
金属材料的分类：黑色金属、有色金属、特殊金属
黑色金属：黑色金属只有三种：铁、锰与铬。而它们三个都不是黑色的！纯铁是银白色的；锰是银白色的；铬是灰白色的。
有色金属：常见金属中除了黑色金属都可称为有色金属。
特殊金属：包括不同用途的结构金属材料和功能金属材料。如分别具有超导、形状记忆、耐磨等功能的合金
金属材料的加工工艺
划线、锯割、锉削等工序
制订具体加工任务：
制作小铁锤（锤头＋锤柄）
划线
划线指在待加工的材料上用相应的工具划出加工部件的轮廓线或基准点和基准线。
步骤: 划出基准 划轮廓　划尺寸线 冲眼
提问：划线为何要这么多线？
划线工具：
钢直尺
角尺
划针
划规
样冲
划线
划针的操作要领
（1）保持划针的头锐利；
（2）划线时划针要紧贴导向工具；
（3）划线要尽量一次完成。
钢直尺操作要领
划线时要紧压直尺，防止发生移动。
角尺的使用操作要领
使用时角尺要紧贴工件的一个基准面。
划规的使用操作要领
(1)划规的脚尖保持尖锐；
(2)划线时保持中心不发生滑移。
样冲的使用操作要领
(1)冲眼时冲尖对准划线的交点或划线；
(2)敲击前要扶直样冲。
夹装和锯割
锯条的正确安装
模型
工件夹装
夹装在台虎钳左侧。
松紧得当。
模型
锯割操作要领
锯割操作要领：
a.站位和握锯姿势要正确；b.推锯加压，回拉不加压；c.锯程要长；d.推拉要有节奏。e.不能用手抹和嘴吹铁屑。
模型
起锯方法
起锯方法：
a.左手大拇指贴住锯条，起锯角要小
b.行程短，压力小，锯入2-3mm后才逐渐正常割锯。
模型
锯割快结束时：
锯割快结束时：减小推锯时压力，不能让工件掉落到地上，要用另一手扶住，会烫手，注意安全。
模型
将一方铁锯割下做成5cm长的锤头
实践操作
