简单形体三视图的绘制

简单形体三视图的绘制

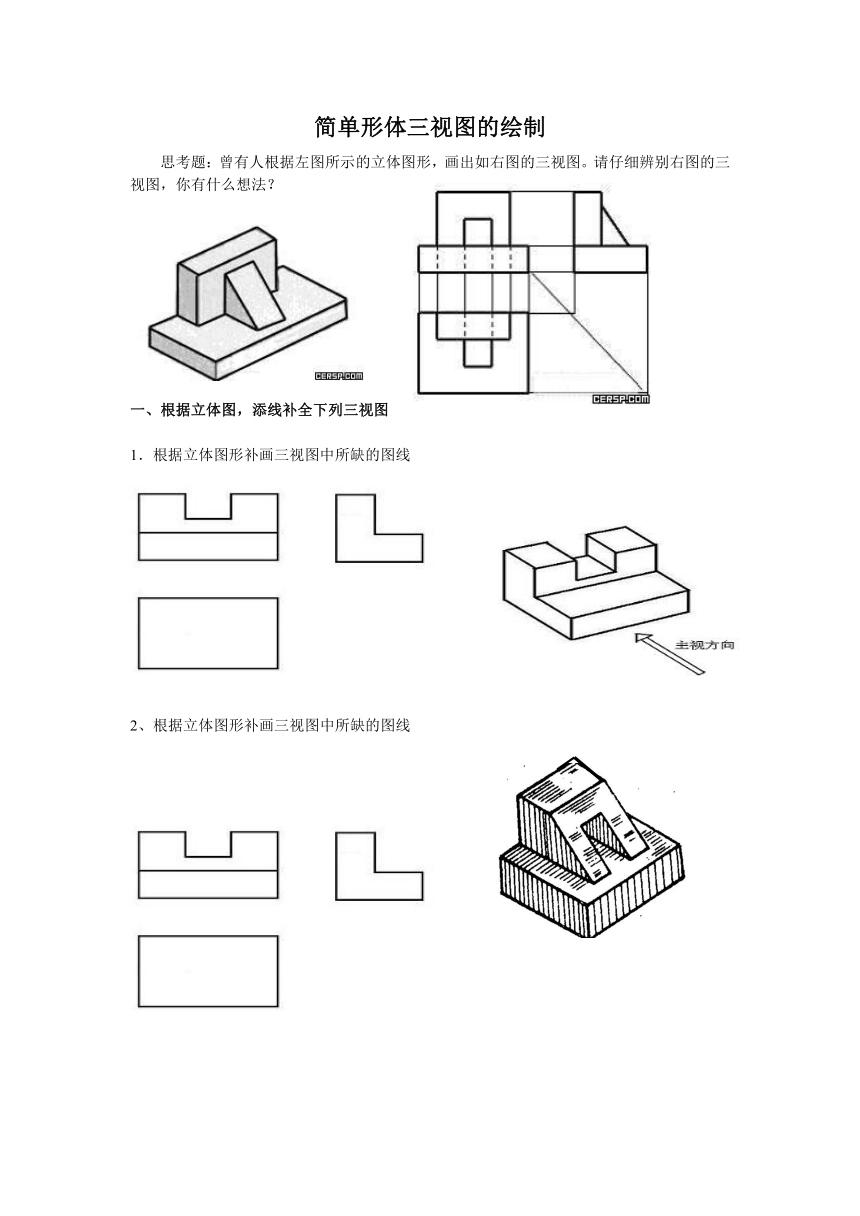

思考题：曾有人根据左图所示的立体图形，画出如右图的三视图。请仔细辨别右图的三视图，你有什么想法？
一、根据立体图，添线补全下列三视图
1．根据立体图形补画三视图中所缺的图线
2、根据立体图形补画三视图中所缺的图线
3、根据立体图形补画三视图中所缺的图线（08年会考题）
4、根据立体图，补全俯视图和左视图中所缺漏的图线。（08年10月高考题）
5、根据立体图补全三视图中所缺的图线（09年3月高考题）
6、根据立体图补全所缺的图线 （09年9月高考题）
7.根据题图所示形体，（1）画出主视图。（2）补全左视图的缺漏线条。
8、根据题图所示形体，（1）画出主视图。（2）补全俯视图的缺漏线条。
二、形体尺寸的标注
根据所给视图和立体图，补齐三视图中的缺线，并在三视图中标注该组合体的总长、总宽、总高。尺寸从图中量取，以mm为单位取整数。
