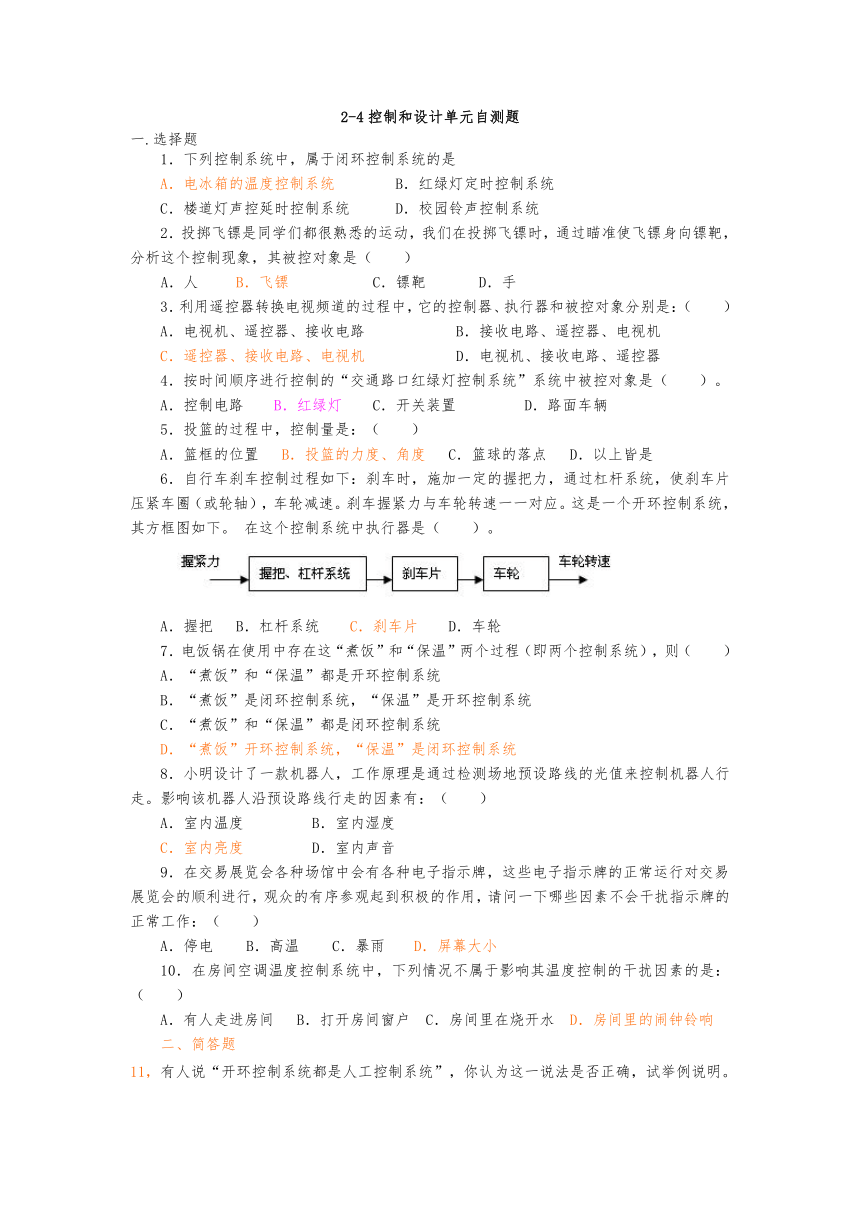

2-4控制和设计单元自测题
一.选择题
1．下列控制系统中，属于闭环控制系统的是
A．电冰箱的温度控制系统 B．红绿灯定时控制系统
C．楼道灯声控延时控制系统 D．校园铃声控制系统
2．投掷飞镖是同学们都很熟悉的运动，我们在投掷飞镖时，通过瞄准使飞镖身向镖靶，分析这个控制现象，其被控对象是（ ）
A．人 B．飞镖 C．镖靶 D．手
3．利用遥控器转换电视频道的过程中，它的控制器、执行器和被控对象分别是：（ ）
A．电视机、遥控器、接收电路 B．接收电路、遥控器、电视机
C．遥控器、接收电路、电视机 D．电视机、接收电路、遥控器
4．按时间顺序进行控制的“交通路口红绿灯控制系统”系统中被控对象是（ ）。
A．控制电路 B．红绿灯 C．开关装置 D．路面车辆
5．投篮的过程中，控制量是：（ ）
A．篮框的位置 B．投篮的力度、角度 C．篮球的落点 D．以上皆是
6．自行车刹车控制过程如下：刹车时，施加一定的握把力，通过杠杆系统，使刹车片压紧车圈（或轮轴），车轮减速。刹车握紧力与车轮转速一一对应。这是一个开环控制系统，其方框图如下。 在这个控制系统中执行器是（ ）。
A．握把 B．杠杆系统 C．刹车片 D．车轮
7．电饭锅在使用中存在这“煮饭”和“保温”两个过程（即两个控制系统），则（ ）
A．“煮饭”和“保温”都是开环控制系统
B．“煮饭”是闭环控制系统，“保温”是开环控制系统
C．“煮饭”和“保温”都是闭环控制系统
D．“煮饭”开环控制系统，“保温”是闭环控制系统
8．小明设计了一款机器人，工作原理是通过检测场地预设路线的光值来控制机器人行走。影响该机器人沿预设路线行走的因素有：（ ）
A．室内温度 B．室内湿度
C．室内亮度 D．室内声音
9．在交易展览会各种场馆中会有各种电子指示牌，这些电子指示牌的正常运行对交易展览会的顺利进行，观众的有序参观起到积极的作用，请问一下哪些因素不会干扰指示牌的正常工作：（ ）
A．停电 B．高温 C．暴雨 D．屏幕大小
10．在房间空调温度控制系统中，下列情况不属于影响其温度控制的干扰因素的是：（ ）
A．有人走进房间 B．打开房间窗户 C．房间里在烧开水 D．房间里的闹钟铃响
二、简答题
11，有人说“开环控制系统都是人工控制系统”，你认为这一说法是否正确，试举例说明。
12，根据消防要求，宾馆客房需要安装火灾自动报警控制系统，如有火灾发生，感应探测器能检测到发生火灾时室内浓烈的烟雾，从而报警，请画出火灾自动报警系统的工作过程的方框图。
13.. 电视机有时在正常工作时会突然出现短暂的图像闪烁或画面紊乱的情况,请分析出现这种相象的原因可能有哪些,举两个例子来说明.
三、分析题
14．在山村野地，一群小鸡在嘁嘁喳喳地寻找食物，时而翻动草屑，时而啄食幼虫，怡然自得。一只饿鹰从远处飞来，发现了猎物，急速俯冲下来，吓得小鸡四处逃窜，于是演出了一幕“追踪—逃逸”的活戏剧。在这个“追踪—逃逸”系统中，对老鹰来说，目标是小鸡，控制机构是鹰脑（发出指令），执行动作的机构是鹰翅、鹰爪和嘴。在整个追踪过程中，鹰借助眼睛不断地获得反馈信息（即小鸡的位置、速度和方向变化），据此及时调整自己的动作，直到抓住目标。
①老鹰的控制系统是 （开环/闭环）控制系统？
②该系统中，控制器是 。
③执行器是 ，被控对象是 。该控制系统要达到跟踪的目的，必须建立反馈机制，该机制中的检测装置是 。
四、设计题
15、为了开设《现代农业技术》课，学校通用技术实验室新增加一个小型花房，花房的温度冬季一般控制在18℃左右，夏季一般控制在25℃左右。请分析它可能的工作过程，并画出花房温度控制系统的方框图。提示：该花房温控设备包括控制器、加热元件和制冷元件、检测装置、比较器等。
2-4控制和设计单元自测题答案：
选择题ABCBBCDCDD
简答题11，说法错误。人作为控制系统的操作者，给控制系统施加输入指令的行为，不可以理解为 “人作为控制环节参加到了控制过程中”，例如给泳池设定注水时间的环节不可以认为人参与了控制，故该控制还是自动控制过程。而按时间设定自动注水是开环控制。
12，这是开环控制，框图如下
13，答:原因是电视信号受到了外界磁场信号的干扰.如空调离电视机很近,日光灯等电器都会导致电视机的图象出现闪烁等现象.
三、分析题
14，闭环，老鹰的大脑，鹰翅鹰爪和鹰嘴，小鸡，老鹰的眼睛
四、设计题15，
-
输入量
（烟雾信号）
控制器
（感烟控制装置）
执行器
（报警电路）
被控对象
（报警部件）
输出量
（报警信号）
控制量
（电流）
比较器
热风或冷风
给定温度 +
花房温度
花房
控制器
加热元件和制冷元件
检测装置
