设计图样的绘制单元检测

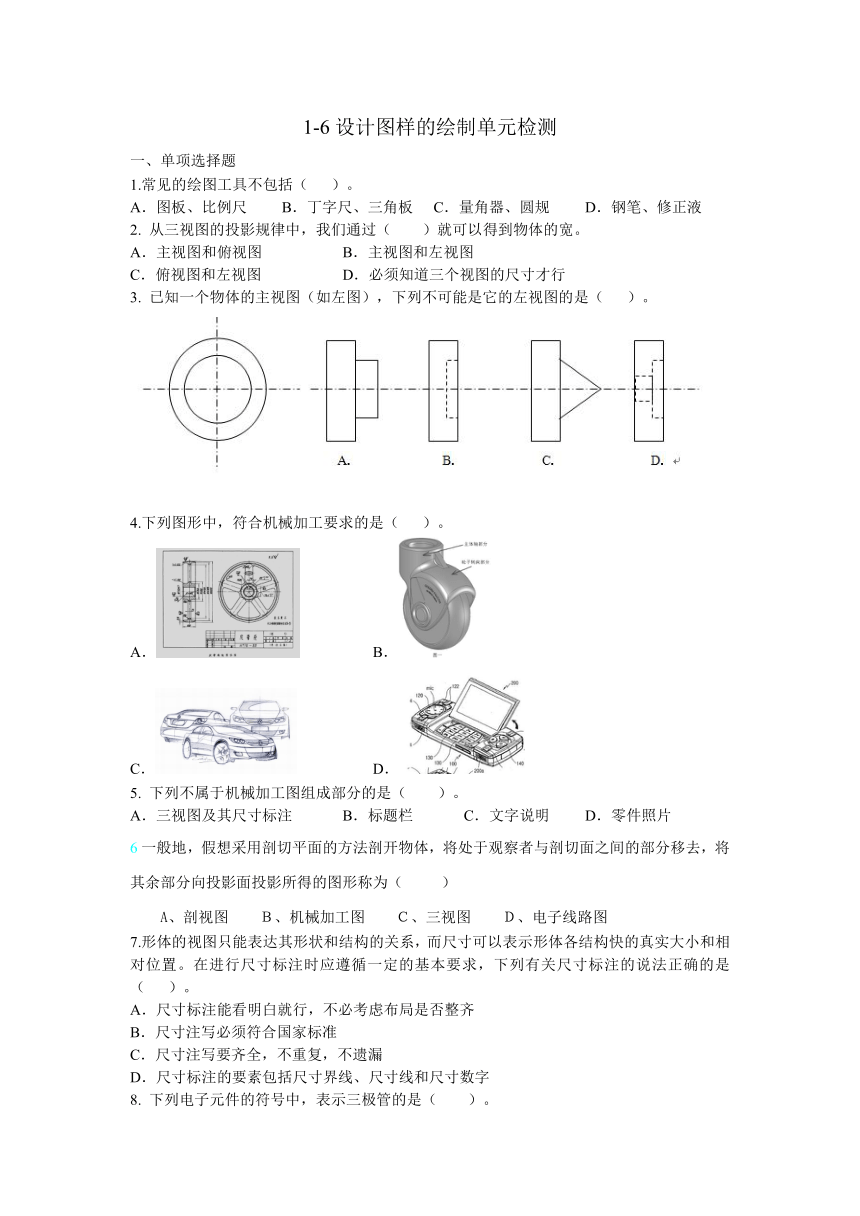

1-6设计图样的绘制单元检测
单项选择题
1.常见的绘图工具不包括（ ）。
A．图板、比例尺 B．丁字尺、三角板 C．量角器、圆规 D．钢笔、修正液
2. 从三视图的投影规律中，我们通过（ ）就可以得到物体的宽。
A．主视图和俯视图 B．主视图和左视图
C．俯视图和左视图 D．必须知道三个视图的尺寸才行
3. 已知一个物体的主视图（如左图），下列不可能是它的左视图的是（ ）。
4.下列图形中，符合机械加工要求的是（ ）。
A． B．
C． D．
5. 下列不属于机械加工图组成部分的是（ ）。
A．三视图及其尺寸标注 B．标题栏 C．文字说明 D．零件照片
6一般地，假想采用剖切平面的方法剖开物体，将处于观察者与剖切面之间的部分移去，将其余部分向投影面投影所得的图形称为（ ）
A、剖视图 Ｂ、机械加工图 Ｃ、三视图 Ｄ、电子线路图
7.形体的视图只能表达其形状和结构的关系，而尺寸可以表示形体各结构快的真实大小和相对位置。在进行尺寸标注时应遵循一定的基本要求，下列有关尺寸标注的说法正确的是（ ）。
A．尺寸标注能看明白就行，不必考虑布局是否整齐
B．尺寸注写必须符合国家标准
C．尺寸注写要齐全，不重复，不遗漏
D．尺寸标注的要素包括尺寸界线、尺寸线和尺寸数字

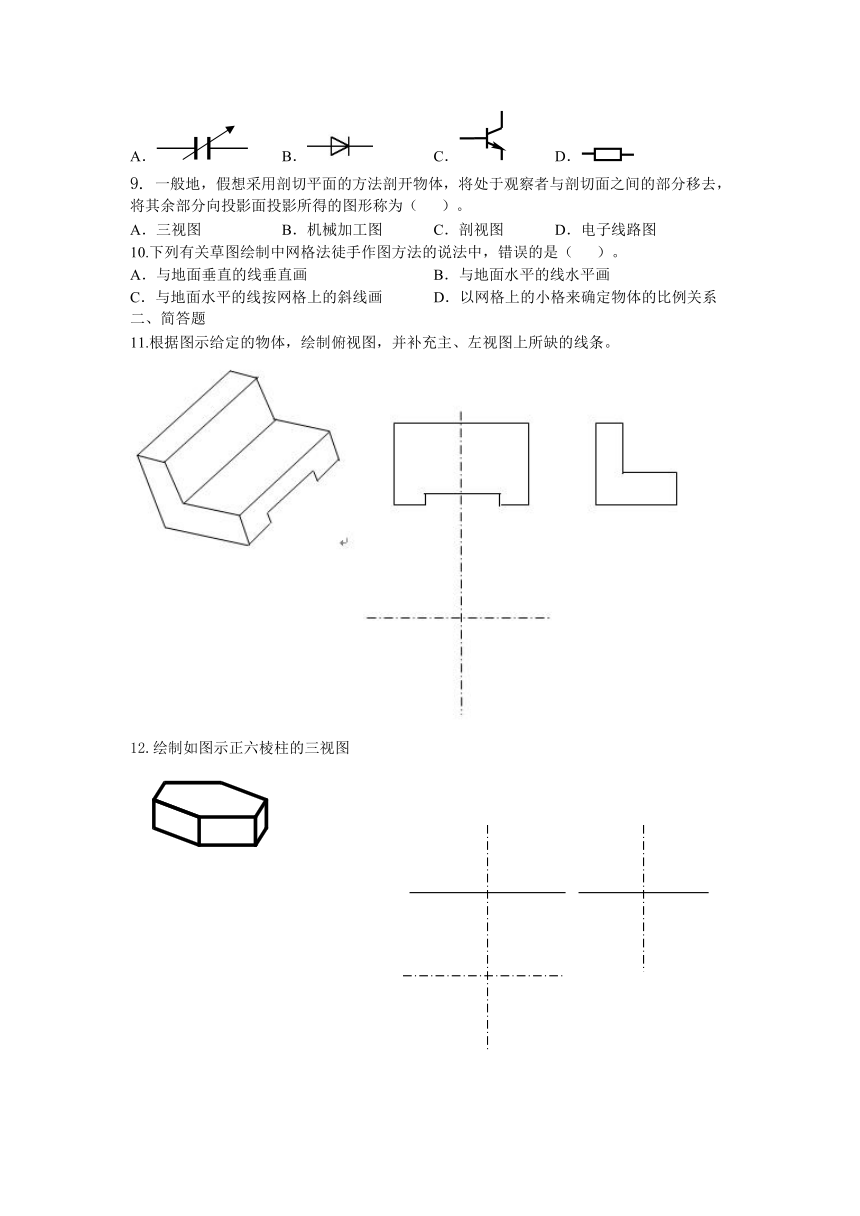

8. 下列电子元件的符号中，表示三极管的是（ ）。
A． B． C． D．
9. 一般地，假想采用剖切平面的方法剖开物体，将处于观察者与剖切面之间的部分移去，将其余部分向投影面投影所得的图形称为（ ）。
A．三视图 B．机械加工图 C．剖视图 D．电子线路图
10.下列有关草图绘制中网格法徒手作图方法的说法中，错误的是（ ）。
A．与地面垂直的线垂直画 B．与地面水平的线水平画
C．与地面水平的线按网格上的斜线画 D．以网格上的小格来确定物体的比例关系
简答题
11.根据图示给定的物体，绘制俯视图，并补充主、左视图上所缺的线条。
12.绘制如图示正六棱柱的三视图

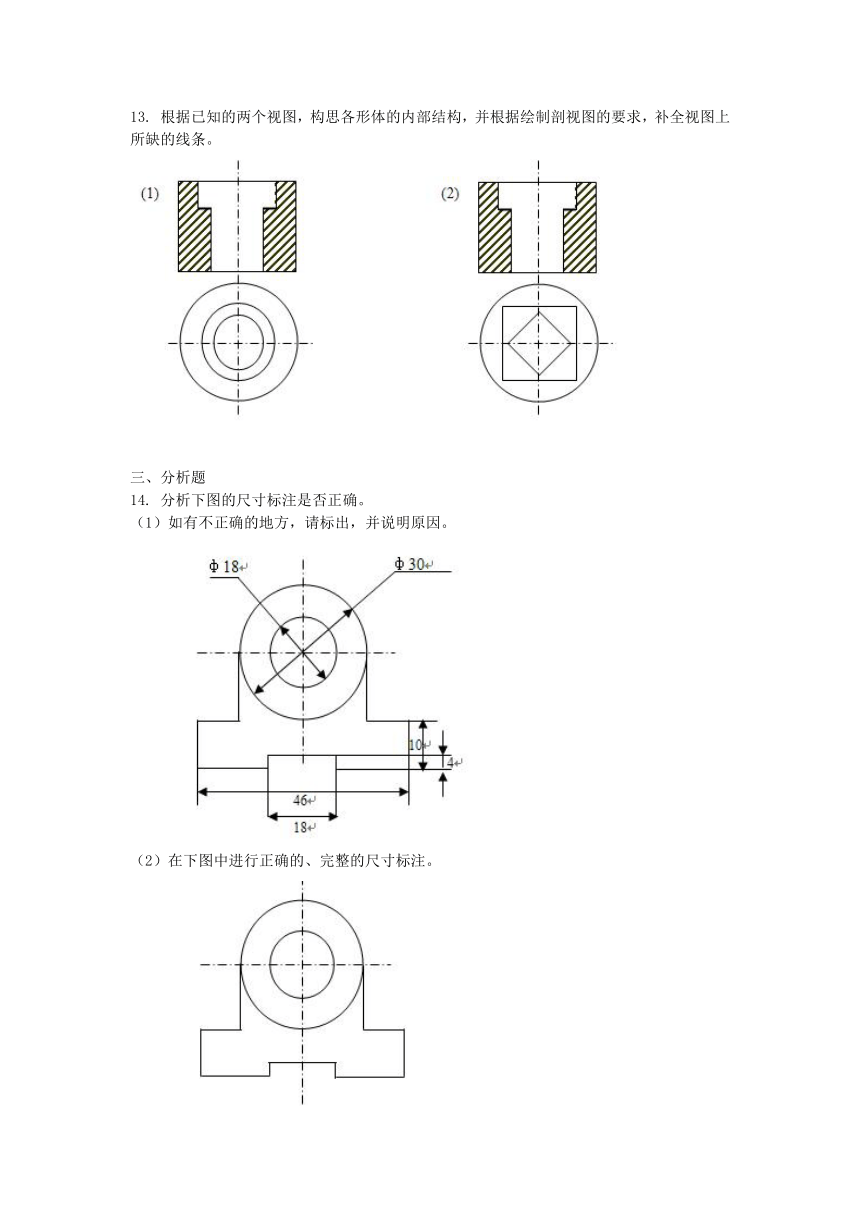

13. 根据已知的两个视图，构思各形体的内部结构，并根据绘制剖视图的要求，补全视图上所缺的线条。
三、分析题
14. 分析下图的尺寸标注是否正确。
（1）如有不正确的地方，请标出，并说明原因。
（2）在下图中进行正确的、完整的尺寸标注。
设计题
15. 根据给定物体的三视图，构思该物体的形状，并量取相关的尺寸绘制其正等轴测图。
1-6设计图样的绘制单元检测答案
单项选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C D A D A A C C B
简答题
11. 12.
13.(1) (2)
分析题
14.(1)
尺寸线不能交错；
水平标注时：尺寸数字应标在尺寸线的上方，垂直标注时尺寸数字应表在尺寸线左侧，且字头冲左；
尺寸界线应超出尺寸线1-2mm
(2)
四、设计题
15.
