专题三 设计的过程（精选试题讲以及答案）

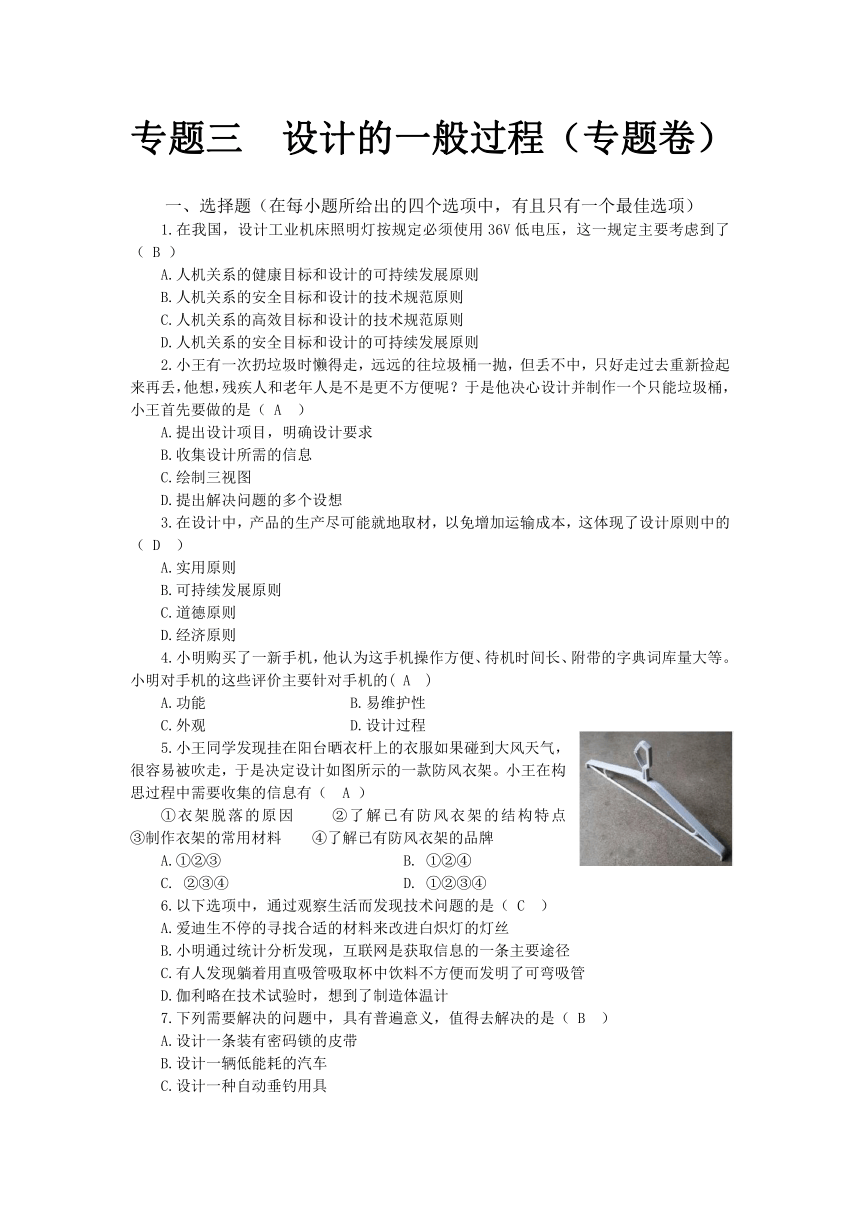

专题三 设计的一般过程（专题卷）
一、选择题（在每小题所给出的四个选项中，有且只有一个最佳选项）
1.在我国，设计工业机床照明灯按规定必须使用36V低电压，这一规定主要考虑到了（ B ）
A.人机关系的健康目标和设计的可持续发展原则
B.人机关系的安全目标和设计的技术规范原则
C.人机关系的高效目标和设计的技术规范原则
D.人机关系的安全目标和设计的可持续发展原则
2.小王有一次扔垃圾时懒得走，远远的往垃圾桶一抛，但丢不中，只好走过去重新捡起来再丢，他想，残疾人和老年人是不是更不方便呢？于是他决心设计并制作一个只能垃圾桶，小王首先要做的是（ A ）
A.提出设计项目，明确设计要求
B.收集设计所需的信息
C.绘制三视图
D.提出解决问题的多个设想
3.在设计中，产品的生产尽可能就地取材，以免增加运输成本，这体现了设计原则中的（ D ）
A.实用原则
B.可持续发展原则
C.道德原则
D.经济原则
4.小明购买了一新手机，他认为这手机操作方便、待机时间长、附带的字典词库量大等。小明对手机的这些评价主要针对手机的( A )
A.功能 B.易维护性
C.外观 D.设计过程
5.小王同学发现挂在阳台晒衣杆上的衣服如果碰到大风天气，很容易被吹走，于是决定设计如图所示的一款防风衣架。小王在构思过程中需要收集的信息有（ A ）
①衣架脱落的原因 ②了解已有防风衣架的结构特点 ③制作衣架的常用材料 ④了解已有防风衣架的品牌
A.①②③ B. ①②④
C. ②③④ D. ①②③④
6.以下选项中，通过观察生活而发现技术问题的是（ C ）
A.爱迪生不停的寻找合适的材料来改进白炽灯的灯丝
B.小明通过统计分析发现，互联网是获取信息的一条主要途径
C.有人发现躺着用直吸管吸取杯中饮料不方便而发明了可弯吸管
D.伽利略在技术试验时，想到了制造体温计
7.下列需要解决的问题中，具有普遍意义，值得去解决的是（ B ）
A.设计一条装有密码锁的皮带
B.设计一辆低能耗的汽车
C.设计一种自动垂钓用具
D.利用先进电子技术，发明一个不用电的手机

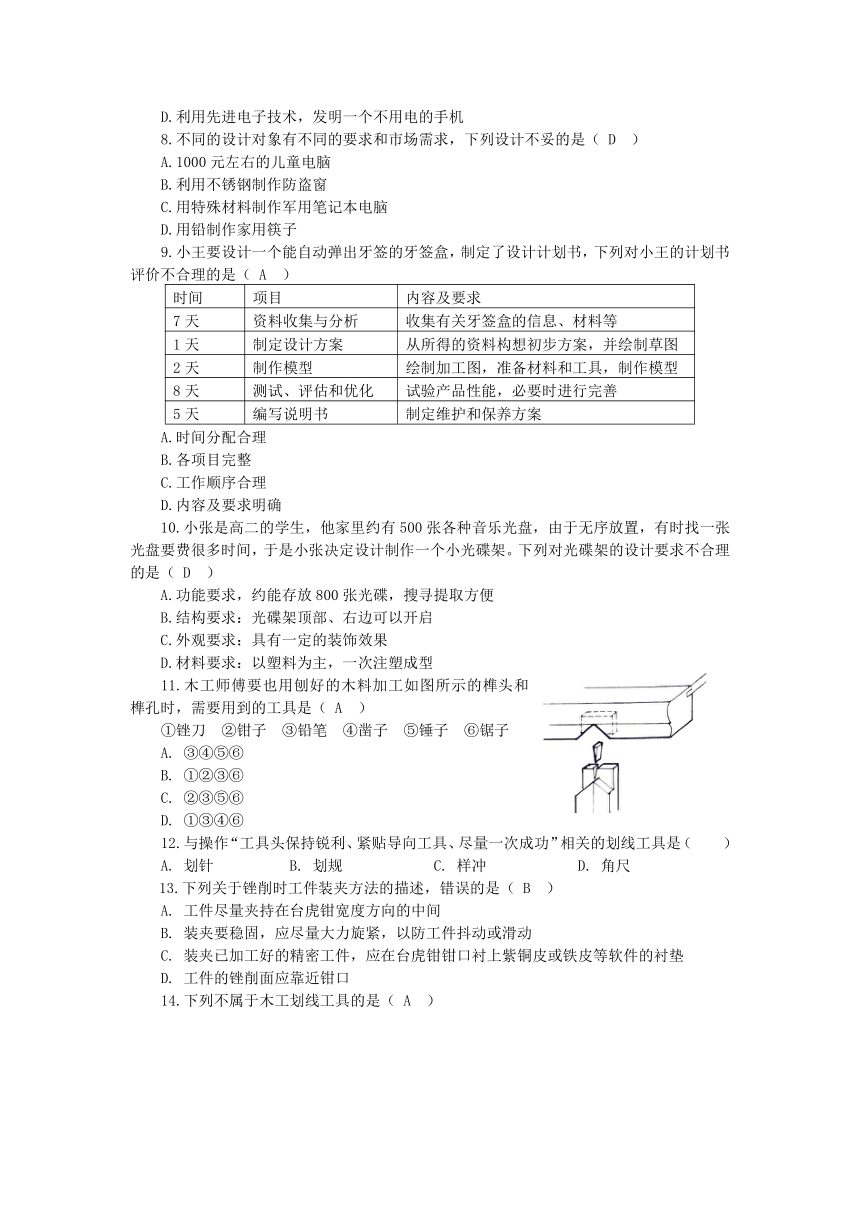

8.不同的设计对象有不同的要求和市场需求，下列设计不妥的是（ D ）
A.1000元左右的儿童电脑
B.利用不锈钢制作防盗窗
C.用特殊材料制作军用笔记本电脑
D.用铅制作家用筷子
9.小王要设计一个能自动弹出牙签的牙签盒，制定了设计计划书，下列对小王的计划书评价不合理的是（ A ）
时间 项目 内容及要求
7天 资料收集与分析 收集有关牙签盒的信息、材料等
1天 制定设计方案 从所得的资料构想初步方案，并绘制草图
2天 制作模型 绘制加工图，准备材料和工具，制作模型
8天 测试、评估和优化 试验产品性能，必要时进行完善
5天 编写说明书 制定维护和保养方案
A.时间分配合理
B.各项目完整
C.工作顺序合理
D.内容及要求明确
10.小张是高二的学生，他家里约有500张各种音乐光盘，由于无序放置，有时找一张光盘要费很多时间，于是小张决定设计制作一个小光碟架。下列对光碟架的设计要求不合理的是（ D ）
A.功能要求，约能存放800张光碟，搜寻提取方便
B.结构要求：光碟架顶部、右边可以开启
C.外观要求：具有一定的装饰效果
D.材料要求：以塑料为主，一次注塑成型
11.木工师傅要也用刨好的木料加工如图所示的榫头和榫孔时，需要用到的工具是（ A ）
= 3 4 5 6 \* GB3 ①锉刀 ②钳子 ③铅笔 ④凿子 ⑤锤子 ⑥锯子
A. ③④⑤⑥
B. = 3 4 5 6 \* GB3 ① = 2 \* GB3 ② = 3 \* GB3 ③ = 6 \* GB3 ⑥
C. ②③⑤⑥
D. = 3 4 5 6 \* GB3 ① = 3 \* GB3 ③ = 4 \* GB3 ④ = 6 \* GB3 ⑥
12.与操作“工具头保持锐利、紧贴导向工具、尽量一次成功”相关的划线工具是（ ）
A. 划针 B. 划规 C. 样冲 D. 角尺
13.下列关于锉削时工件装夹方法的描述，错误的是（ B ）
A. 工件尽量夹持在台虎钳宽度方向的中间
B. 装夹要稳固，应尽量大力旋紧，以防工件抖动或滑动
C. 装夹已加工好的精密工件，应在台虎钳钳口衬上紫铜皮或铁皮等软件的衬垫
D. 工件的锉削面应靠近钳口

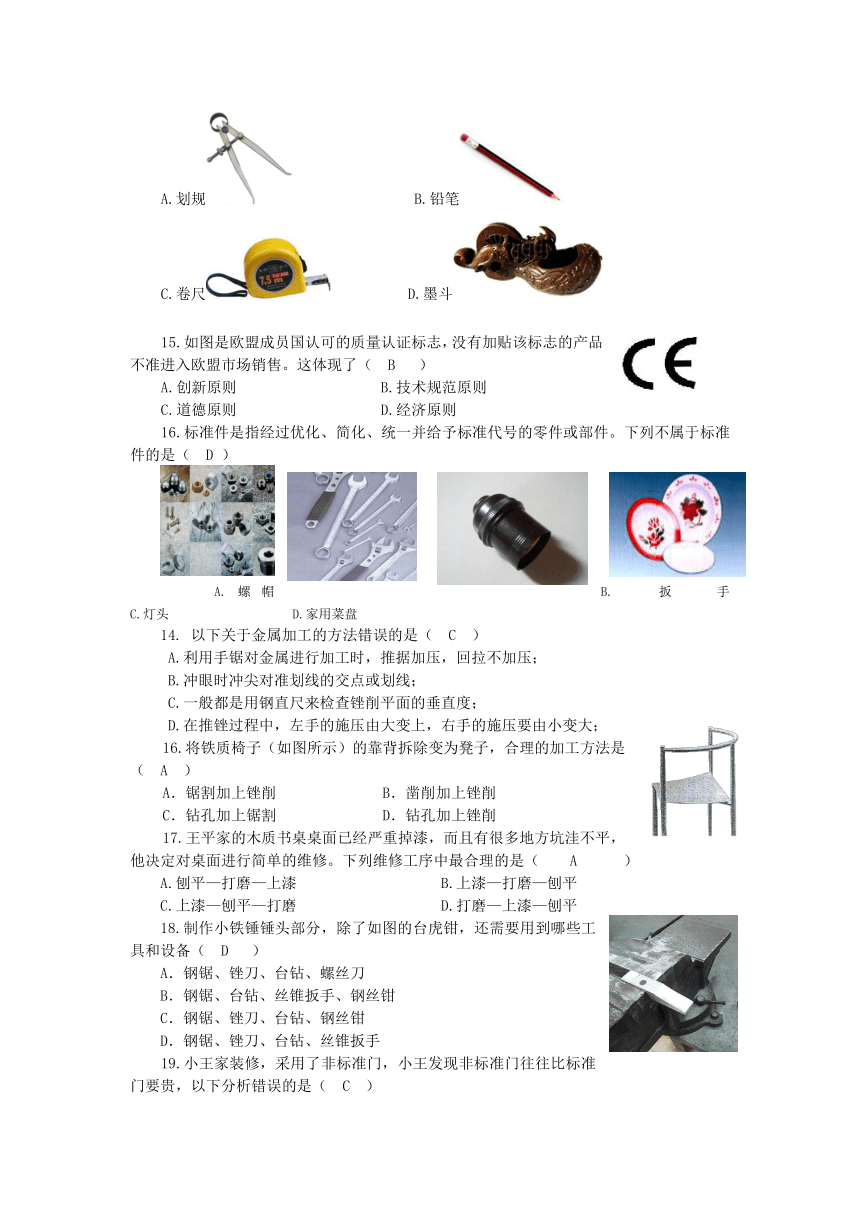

14.下列不属于木工划线工具的是（ A ）
A.划规 B.铅笔
C.卷尺 D.墨斗
15.如图是欧盟成员国认可的质量认证标志，没有加贴该标志的产品不准进入欧盟市场销售。这体现了（ B ）
A.创新原则 B.技术规范原则
C.道德原则 D.经济原则
16.标准件是指经过优化、简化、统一并给予标准代号的零件或部件。下列不属于标准件的是（ D ）
A.螺帽 B.扳手 C.灯头 D.家用菜盘
14. 以下关于金属加工的方法错误的是（ C ）
A.利用手锯对金属进行加工时，推据加压，回拉不加压；
B.冲眼时冲尖对准划线的交点或划线；
C.一般都是用钢直尺来检查锉削平面的垂直度；
D.在推锉过程中，左手的施压由大变上，右手的施压要由小变大；
16.将铁质椅子（如图所示）的靠背拆除变为凳子，合理的加工方法是（ A ）
A．锯割加上锉削 B．凿削加上锉削
C．钻孔加上锯割 D．钻孔加上锉削
17.王平家的木质书桌桌面已经严重掉漆，而且有很多地方坑洼不平，他决定对桌面进行简单的维修。下列维修工序中最合理的是（ A ）
A.刨平—打磨—上漆 B.上漆—打磨—刨平
C.上漆—刨平—打磨 D.打磨—上漆—刨平
18.制作小铁锤锤头部分，除了如图的台虎钳，还需要用到哪些工具和设备（ D ）
A．钢锯、锉刀、台钻、螺丝刀
B．钢锯、台钻、丝锥扳手、钢丝钳
C．钢锯、锉刀、台钻、钢丝钳
D．钢锯、锉刀、台钻、丝锥扳手
19.小王家装修，采用了非标准门，小王发现非标准门往往比标准门要贵，以下分析错误的是（ C ）
A.标准件的使用能获得理想的社会秩序和社会效益
B.标准件是根据国家标准制造出来的具有统一技术要求的零部件
C.标准件小规模生产，成本低，非标准件则大批量生产
D.标准件的使用有利于零部件的更换和维护
20.设计一个小学生书包要从物、人、环境三个方面进行设计分析，下面设计分析不合理的是（ A ）
A.书包的尺寸设计为550mm×600mm×200mm
B.采用防水面料，保护书本不被雨水淋湿
C.在书包外面设计一个放水壶的袋子
D.书包的带子采用较厚的化纤织带，具有足够的强度
二、非选择题
21.小明是一位高一学生，想要对自己使用的自行车进行改造，在现有功能的基础上增加照明功能，以方便夜间行路。他准备利用蓄电池给车灯供电。试分析小明完成此项改造的限制因素。
答案提示：主要从资金、时间、材料、个人能力方面来回答。
22.老年人往往行动不便，希望使用的拐杖不容易打滑，不容易掉地上，如果掉地上，也能较方便的捡起来。如图是一个普通拐杖，请你改进，以满足上述要求，用草图表示出来，标注长度，必要时用文字说明。
参考答案：
说明：拐杖底部有橡胶垫，不易打滑，用脚踩一下可以竖起拐杖。头部有绳子，可以绕在手腕上，防止拐杖脱落。拐杖长度要视身高而定，一般不易超过1m。
23.随着社会的发展，电脑已经进入平常百姓家，人们对电脑的设计要求越来越高但是对电脑桌的设计要求有点疏忽，直到进入二十一世纪人们才开始意识到电脑桌对使用者身心与健康都有很多的影响作用，为了让使用者更舒适与健康有很多设计者在不断的努力设计各式各样的电脑桌,如图是三种不同结构的电脑桌。
（1）假如你是一个设计师，说出你设计电脑桌的一般原则有那些？
（2）你设计电脑桌的一般过程是什么？
（３）根据你设计的电脑桌的方案，说明制作模型的一般步骤。
答案：（1）设计的一般原则：创新原则.实用原则.经济原则.美观原则.道德原则.技术规范原则.可持续发展原则。
（2）设计的一般过程：1.发现与明确问题 2.制定设计方案 3.制作模型或原型 4.测试.评估及优化 5.产品的使用和维护。
（3）模型的制作的一般步骤：（1）选择合适的材料 （2）准备工具和设备 （3）划线 （4）加工 （5）装配 （6）表面处理 （7）评价 （8）表面润色
24.下雨天同学们带雨具到教室，但没有地方放，请你设计一个“雨具架”用于放雨伞。设计要求：
A.结构简单、稳固、易于制作
B.便于摆放在教室中
C.价格低廉
⑴用草图及文字说明设计方案；
⑵说明选用的材料.结构.连接方式；
⑶说明作品的特点.
答案：（1）（2）全不锈钢制作不生锈，下置集水盘，四个脚保持一定的支撑面以提高稳定性，用焊接方式连接
（3）简单且牢固可靠，外形简洁.美观漂亮，结构紧凑，占地小。
25. 为了整治学校周边环境，要在学校门口竖立一块长3米，宽1.5米的告示牌，请你选用下列材料，从设计的创新性、实用性、经济性、稳固性、美观性的角度，为学校设计一块告示牌。要求：
（1）画出告示牌的草图，并标注尺寸。
（2）说明告示牌结构各部分所选用的材料、规格。
（3）计算出告示牌的材料造价。
附各种材料目前市场参考价格：
材料 木板 镀锌铁板 玻璃 塑料板 高密度复合板
单价（元 / 平米 ） 50 元 35 元 27 元 45 元 25
材料 木条 铁条（ L 型） 铁 管
规格（毫米） 60 × 60 50 × 50 30 × 30 40 × 40 30 × 30 20 × 20 Φ 60 Φ 30 Φ 20
单价（元 / 米） 25 元 22 元 15 元 12 元 9 元 6 元 30 元 27 元 8 元
提示：（1）能从设计的创新性.实用性.经济性.稳固性.美观性的角度画出草图
（2）告示牌的外框和支架部分选用40X40mm的L型铁条，内框衔架选用30X30mm的L型铁条。告示牌板面选用镀锌铁板。(内框衔架必须有加强条，但不能过多或过少)
（3）材料造价：L型铁条外框和支架部分(3×2+2.5×2+1.8×2+0.7×2)m×12元／m=192元；
内框衔架(3+1.5×2)m×9元／m=54元 ；镀锌铁板1．5×3m2×35元／m2= 157元.
告示牌的材料造价一共403元。
26. 现有一段长为4cm.外径为10cm.厚度为0.5cm的有底竹筒，2根规格为0.3cm×2cm×20cm的木条，一瓶木胶，自攻螺丝若干。请依据所给材料设计出一个简易笔筒。（注意：仅限所给材料，但不必用上所有材料）
要求：（1）画出笔筒的设计草图；
（2）写出所需要工具；
解答：（1）
方案1 方案2
（2）钢直尺.铅笔.木工锯.木锉.螺丝刀等
27.随着人类社会的不断发展，生活垃圾的处理问题越来越引起世界各国的高度重视。为了更好的回收垃圾废物，同时又能保护环境，各国都采取一系列的回收措施，垃圾箱的使用便是其中的一种。如图所示的圆形垃圾箱简约小巧，无垃圾分类功能，比较适合放于走廊、楼梯口、大厅等。请你设计一种环保垃圾箱，设计要求为：
A.适合城市街道使用，结构稳定牢固；
B.垃圾可分类存放。
请根据上述要求，参考圆形垃圾箱的设计，完成以下任务：
（1）画出设计草图，必要时用文字说明；
（2）标注长、宽、高三个外形尺寸；
（3）说明使用的主要材料；
（4）说明你的设计方案中的有创意的两个特色。
参考答案：
（3）主要材料为钢板
（4）用文字和图案表明垃圾分类，实现了信息交互的高效；立柱用螺钉与地面固定，牢固稳定。
