通用技术 第二章 流程与设计
图片预览
文档简介
(共52张PPT)

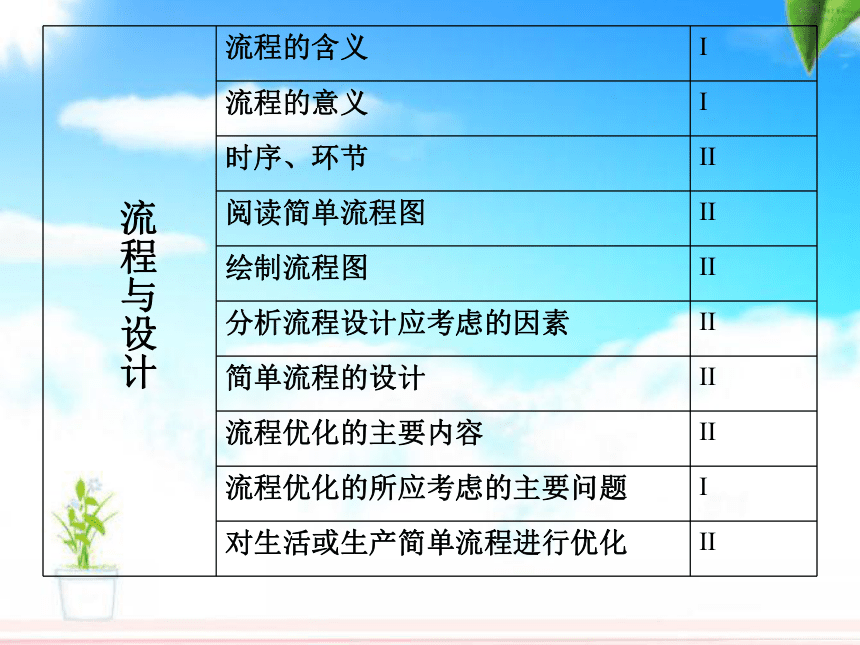

通用技术
第二章 流程与设计
流程的含义 I
流程的意义 I
时序、环节 II
阅读简单流程图 II
绘制流程图 II
分析流程设计应考虑的因素 II
简单流程的设计 II
流程优化的主要内容 II
流程优化的所应考虑的主要问题 I
对生活或生产简单流程进行优化 II
流程与设计

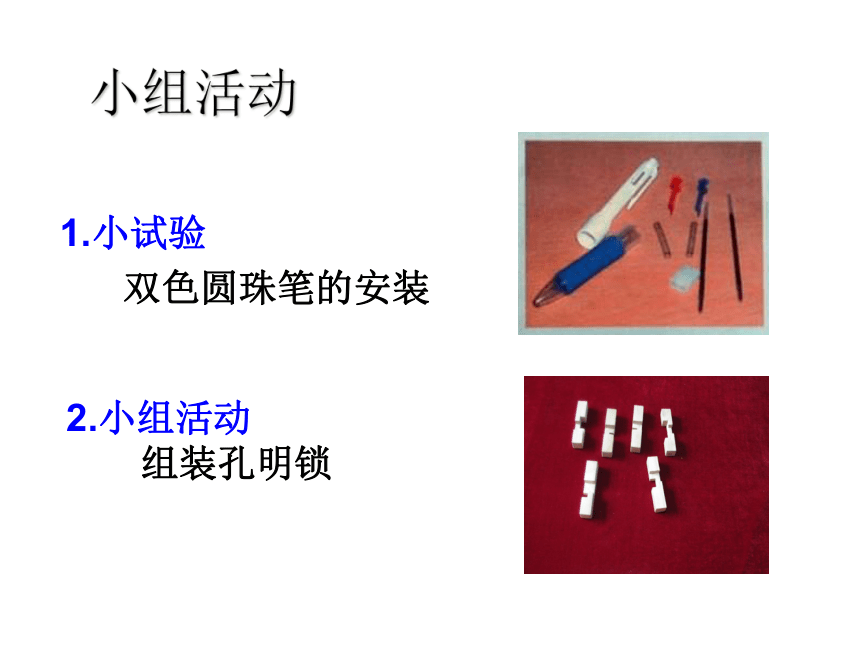

小组活动
1.小试验
双色圆珠笔的安装
2.小组活动
组装孔明锁

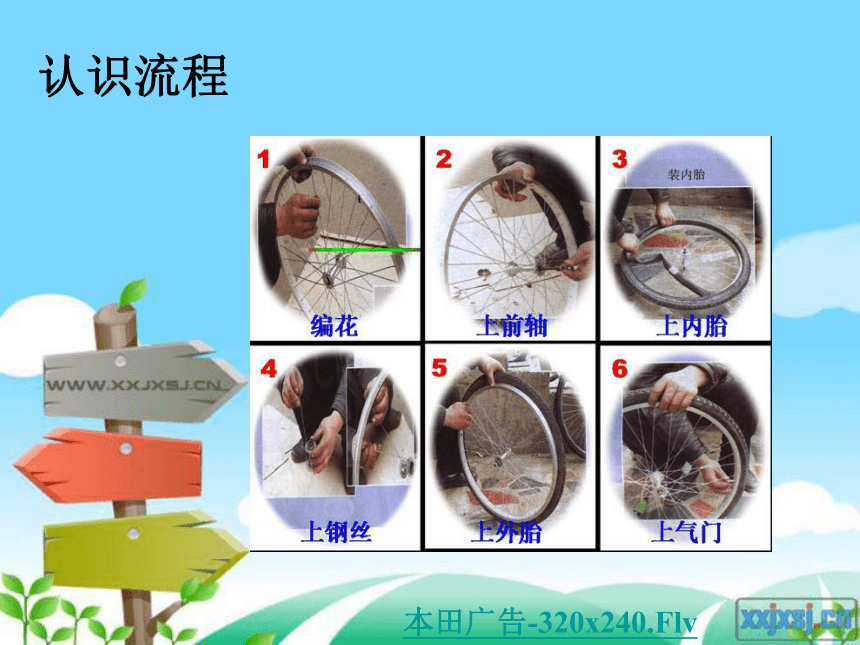

认识流程
本田广告-320x240.Flv
流程是一项活动或一系列连续有规律的事项或行为进行的程序。
也可以把流程理解为为了一定的目的去做事情的顺序。
流程的含义
装电线
帖砖
铺地板
粉刷墙壁
油漆家具

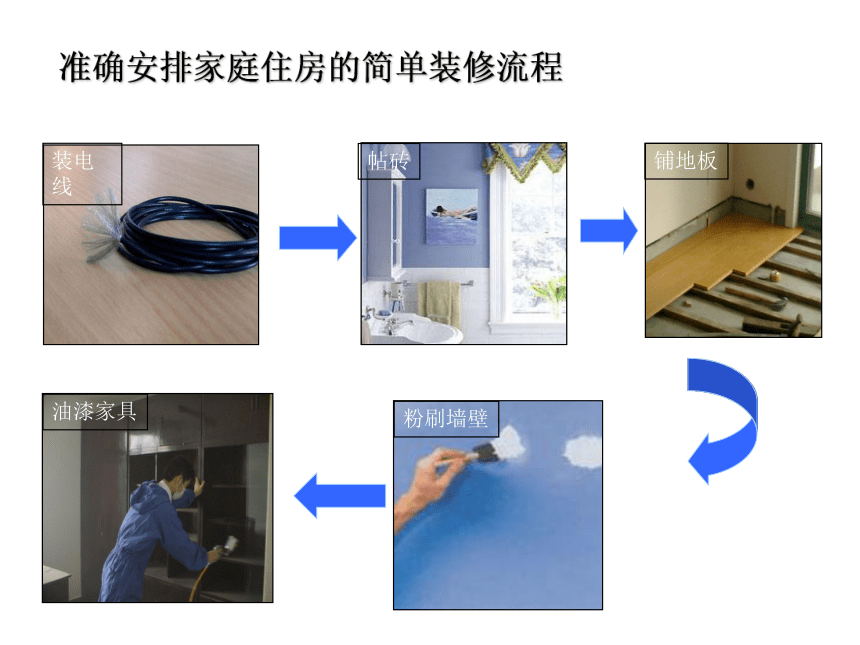

准确安排家庭住房的简单装修流程

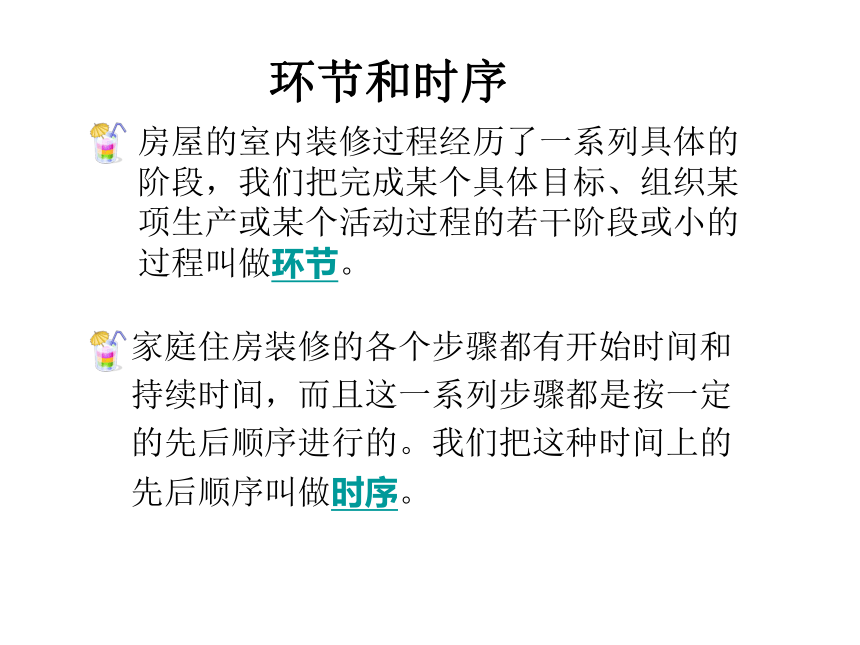

家庭住房装修的各个步骤都有开始时间和持续时间，而且这一系列步骤都是按一定的先后顺序进行的。我们把这种时间上的先后顺序叫做时序。
房屋的室内装修过程经历了一系列具体的阶段，我们把完成某个具体目标、组织某项生产或某个活动过程的若干阶段或小的过程叫做环节。
环节和时序

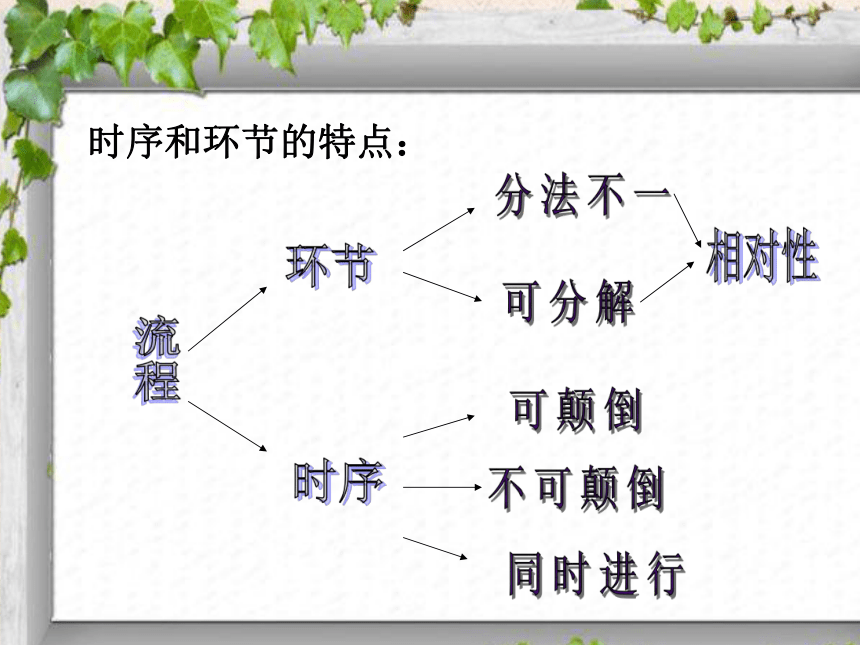

时序和环节的特点：

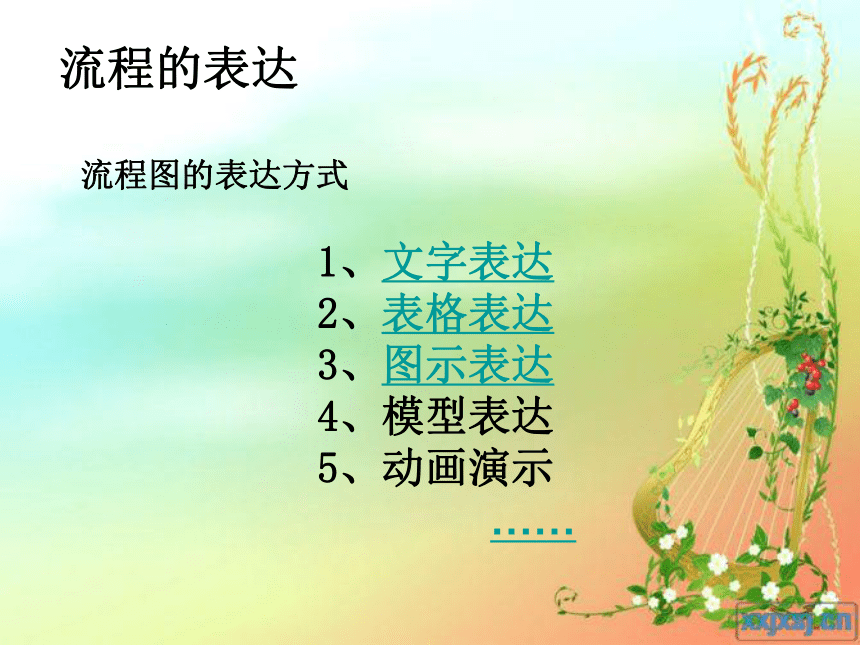

流程图的表达方式
1、文字表达
2、表格表达
3、图示表达
4、模型表达
5、动画演示
……
流程的表达

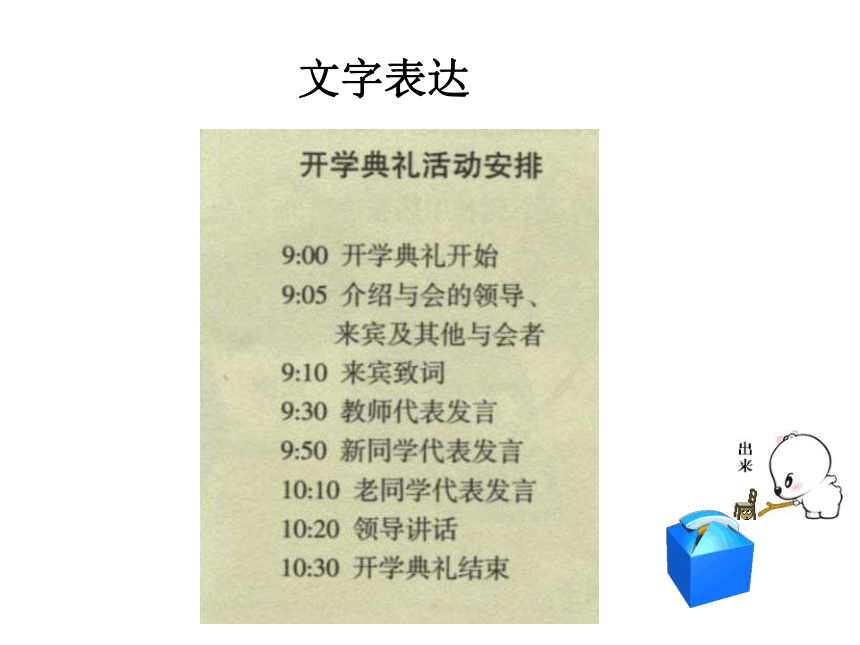

文字表达

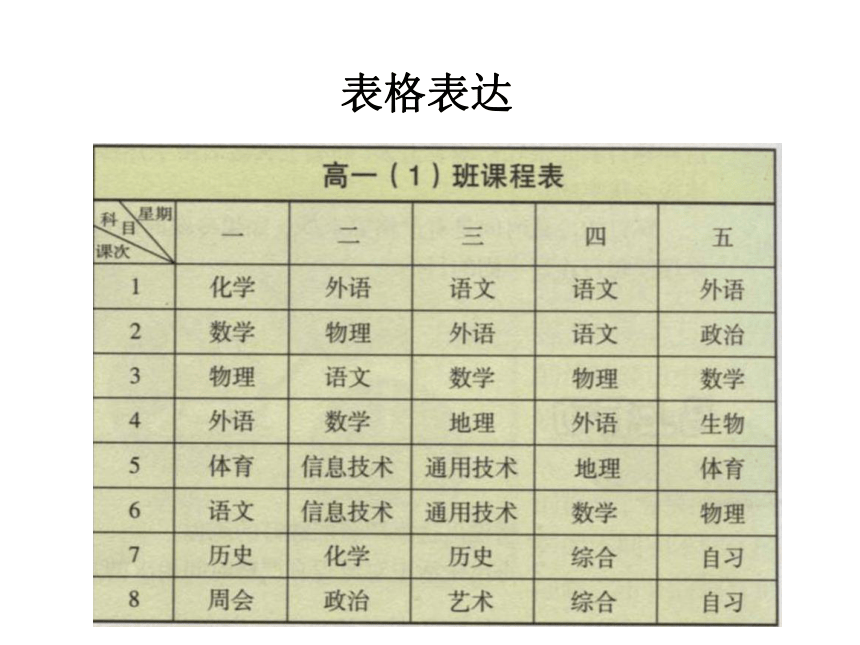

表格表达

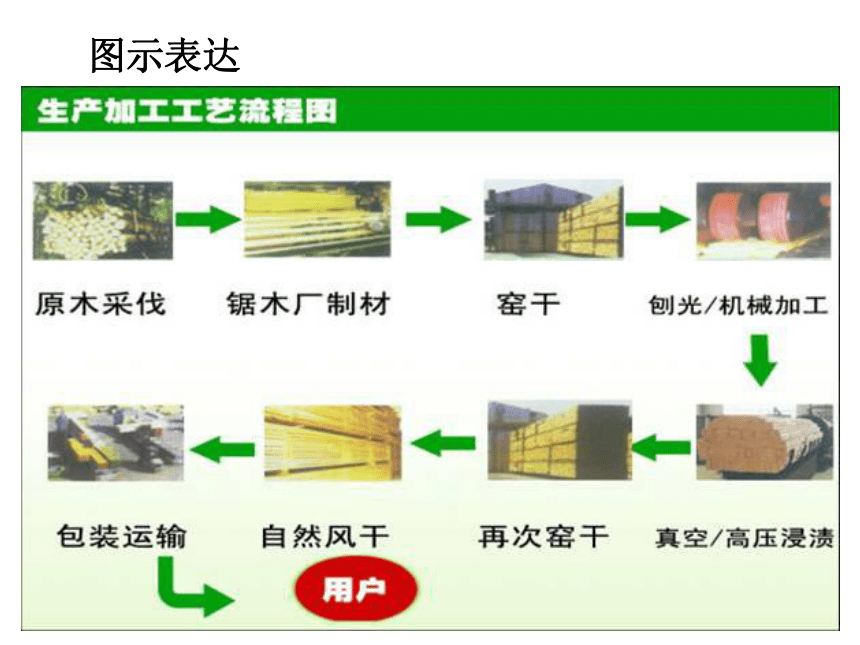

图示表达
模型表达
动画演示
嫦娥二号 发射飞行过程动画演示-320x240.Flv
逃逸塔分离
火箭点火
助推器分离
一级火箭分离
整流罩分离
流程举例
公交车线路
金矿石
粉碎处理
金精矿
药剂浸泡分离
得到黄金
工艺是流程
黄金冶炼工艺
科学合理的流程就是高效率，就是高质量。用科学合理的流程安排生活和生产，生活将变得更美好，生产将变得更有效率。
科学合理的流程并不是自然而然的，它是人们不断实践、不断探索、不断设计、不断改进的结果。
洗衣
60min
30min
40min
20min
10min
提高了效率！
煮饭
烧菜
吃饭
读报
分析案例中有哪些不同的工作流程？最多可以节省多少时间？
该例说明了科学合理的流程可以提高生活、工作效率。
案例分析:青霉素注射的流程。阅读P44青霉素注射的流程的案例，青霉素注射的流程说明了什么？如何用流程图表达？
说明了科学合理的流程为我们的安全提供了保障。
先做药物过敏试验
不能注射青霉素
等待20分钟
注射青霉素
N
Y
观察有无过敏反应
如果随意改变环节的会发生什么？！
安全保障！
领取包裹单
购买包装箱
例：邮寄包裹的流程
生活有序！
交 费
自带包装箱
交 寄
包装密封
填写包裹单
收好回执
自动化生产流水线
生产流水线特点
1.生产效率高，成本低。
2.流水线上的时序不可颠倒。
怎样设计自己今天的流程？
怎样设计自己高中的流程，
你将怎样设计自己的人生流程，
何尝不是一个流程，
我们每个人的生命历程，
感动中国2006年十大人物颁奖词：
不管什么时代，劳动者都是社会的中流砥柱。但在今天，更值得尊敬的，还应该是那些不仅贡献汗水还贡献智慧的人。150项革新，给国家带来8000万元效益，这就是一个工人的成就。
感动中国2006年十大人物孔祥瑞
CCTV-1-人民英模（149）蓝领专家孔祥瑞-320x240.Flv
“门机主令器星形操作法”(已被命名为孔祥瑞操作法）在全队进行了推广，实践表明，门机每完成一次作业可节省时间15.8秒，平均每天多干480吨，当年就为公司创效1600万元。
教学课题《流程与设计》
因素 解释 举例
设备 生产设备的水平往往决定了流程的自动化水平 自动化的设备比起人力来要快很多，显然就会获得更大的效益
工艺 不同产品的工艺要求各异，流程设计也不同 陶器的烧制，同样的材料，不同的工艺，产品会大相径庭
因素 解释 举例
6、流程设计应考虑的基本因素：II
总体上：流程设计应该要研究内在属性与规律。
具体的：流程设计的基本因素主要有材料、工艺、设备
人员和资金、环境等。
材料：不同的材料有不同的加工处理方法。
工艺：不同产品的工艺要求各异，流程设计也不同。
设备：生产设备的水平往往决定了流程的自动化水平。
人员和资金：不同的技术水平和必要的资金影响生产的过程、
质量和周期。
环境：关注生产过程对环境的污染以及环境对生产的反作用。
流程设计的步骤
①确定目标，明确任务
②分析基本因素
③明确主要事项(步骤)
④确定环节、时序
⑤画出流程图
⑥流程优化
小铁锤的锤头加工流程图：
下料→划线→锯削→锉削→划螺孔中心线→
钻孔→攻丝→倒角→淬火→电镀。
小铁锤的锤柄加工流程图：
下料→磨削圆头→板牙套丝→电镀。
现要制作一个挂吊兰的支撑架（见右图）并固定到墙上，为了有序完成制作，请你进行流程设计，写出需要考虑哪些基本因素，并画出流程图。
流程设计的主要因素
1）材料：普通圆钢、铁板。
2）工具与设备：电焊机、钢锯、台钻、台虎钳、冲击电钻、起子等
3）加工方法：用钢锯下料，台钻打孔，电焊机焊接，油漆，安装。
下料
划线
钻孔
焊接
油漆
安装
流程的设计: II
洗衣服
1小时
煮饭
30分钟
烧菜
40分钟
吃饭
20分钟
2小时40分钟
看报纸
10分钟
看报纸
10分钟
洗衣服
1小时
烧菜
40分钟
煮饭
30分钟
吃饭
20分钟
2小时10分钟
洗衣服
1小时
煮饭
30分钟
烧菜
40分钟
吃饭
20分钟
1小时10分钟
看报纸
10分钟
合理安排一天的工作
22.小明中午在家烧菜做饭，为父母准备一顿中餐。他完成的事项有：淘米、洗菜、切菜、烧菜汤、烧饭、炒菜。可小明家只有一个煤球炉，如果按以上顺序完成，各段花费时间如下图。请你根据所学的流程知识，设计合理的流程。
提 问
如何设计泡茶流程
材料：龙井，纯净水
工艺：泡茶
设备：茶具，电热壶
流程图
取茶具
清洗茶具
装 水
烧 水
取茶叶
泡 茶
喝 茶
清 理
思考
这个流程可否改进？如何改进？
１. 流程的优化
在流程的设计和实施过程中，要对流程进行不断的改进，以期取得最佳的效果，这样的改进过程称为流程的优化．
２. 流程优化的目的
提高工作效率，降低成本，降低劳动强度，节约能耗，减少环境污染，保证安全生产等
流程的优化:
３. 流程优化的指标
工期优化，工艺优化，成本优化，技术优化，质量优化等
４. 学习流程优化分类
①工期优化
取茶具
清洗茶具
装 水
烧 水
取茶叶
泡 茶
喝 茶
清 理
喝茶
清理
⑦
⑧
取茶具
清洗茶具
装水
烧 水
取茶叶
泡茶
①
②
③
④
⑤
⑥
②工艺优化
Ａ．切削法
下 料
切 削
钻 孔
检 查
Ｂ．少切削法
Ｃ．无切削法
通常用无切削法加工的材料有塑料，铸铁等
138000kg
524400元
10222kg
38844元
５. 完成Ｐ59的练习
③成本优化
④技术优化
从银行存取款→自动存取款机存取款
存款机存款流程
1、 在“入卡口”处插入贵卡。 2、在“入钞口”处靠左边逐张放入平整的钞票，每次最多可以存入十张人民币。
3、触摸屏幕上“确认”或“取消”处以确认或放弃此次存款。 4、完成交易，取回磁卡和回单。存款已记入您的帐户。 5、如需继续存款，请按以上说明重复进行。
交水电费流程的优化
⑤质量优化
Ｐ58洗衣流程如何优化？
通过对流程的内在机理的研究，采用新的设计理念，最终减少了残留在衣服中的洗涤剂，达到提高洗衣质量的目的
６. 流程优化的条件
流程优化与材料，设备，工艺等有着密切的关系
７. 如何进行流程优化？
①抓住主要矛盾，突出重点指标，综合权衡考虑；
②考虑与材料，设备，工艺，人员，资金，环境等的关系；
学生活动：请大家分别为下面的流程优化分类举一个案例
工期优化
工艺优化
成本优化
技术优化
质量优化
很多工地为了台风来之前完成工程，实行“三班倒”的方式
以前防腐防锈都用油漆，现在都用电镀或者淬火
邮递员投递路线的优化
以前交水电费要去指定的地方交，现在可以通过银行转帐
铁和其他金属制成合金，强度更强，质量更轻，耐腐蚀
