控制与设计

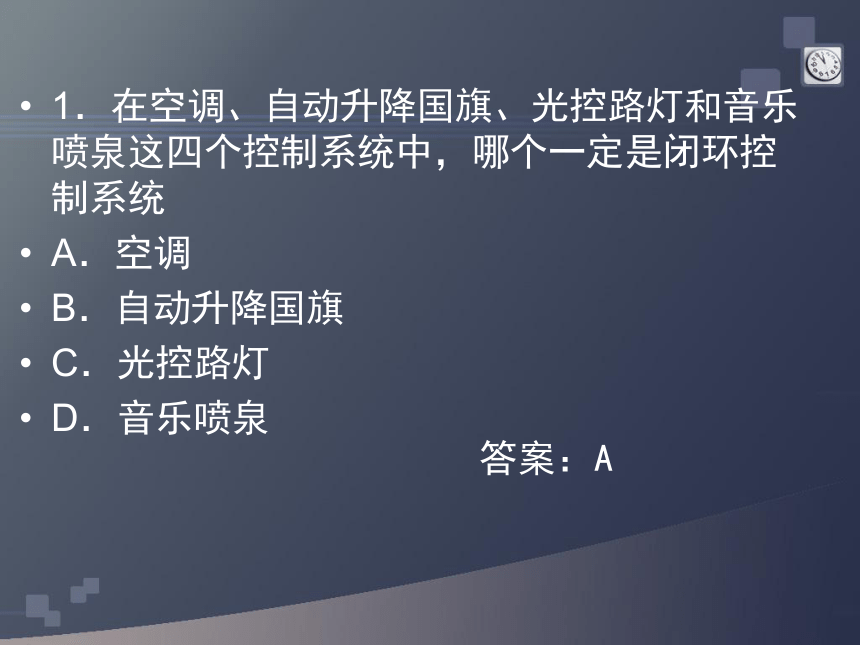

1．在空调、自动升降国旗、光控路灯和音乐喷泉这四个控制系统中，哪个一定是闭环控制系统
A．空调
B．自动升降国旗
C．光控路灯
D．音乐喷泉
答案：A

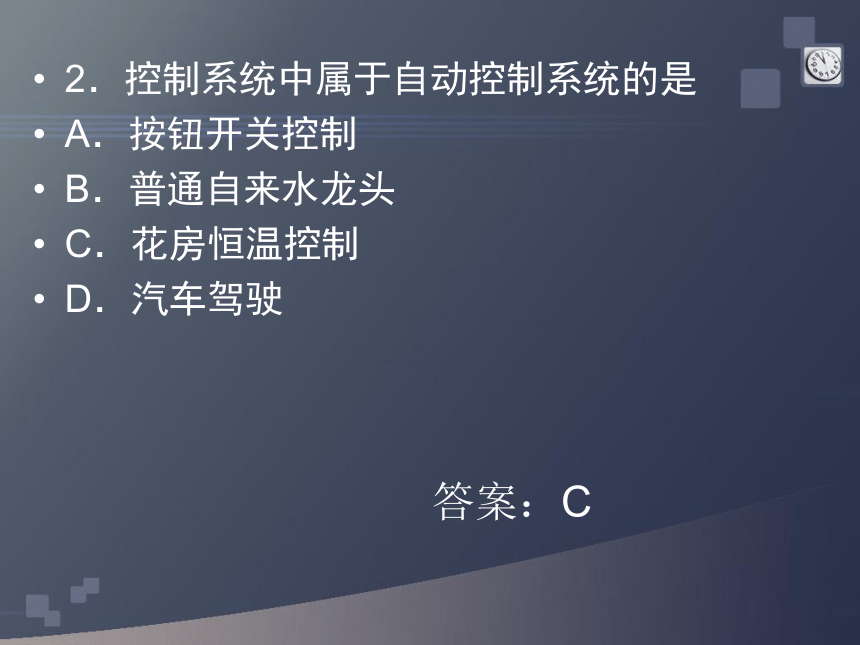

2．控制系统中属于自动控制系统的是
A．按钮开关控制
B．普通自来水龙头
C．花房恒温控制
D．汽车驾驶
答案：C
3．干扰对控制系统的影响是
A．使控制系统的输出量发生变化
C．使控制系统的控制量发生变化
B．使控制系统的输入量发生变化
D．使控制系统的输出量和输入量同时发生变化
答案：A
4．下列不属于开环控制系统的是
A．自动门
B．自动声控灯
C．自动烘手机
D．电饭锅温控系统
答案：D

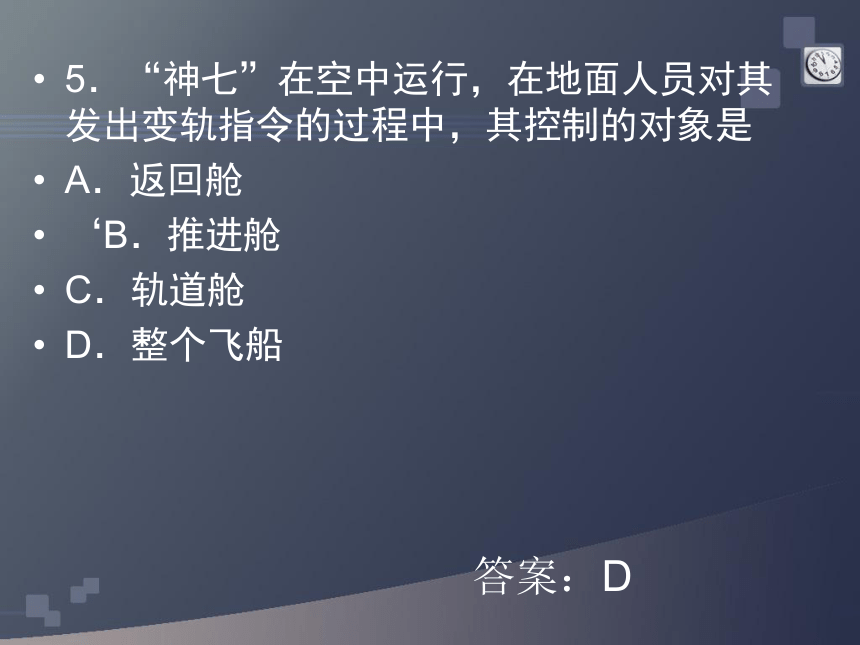

5．“神七”在空中运行，在地面人员对其发出变轨指令的过程中，其控制的对象是
A．返回舱
‘B．推进舱
C．轨道舱
D．整个飞船
答案：D

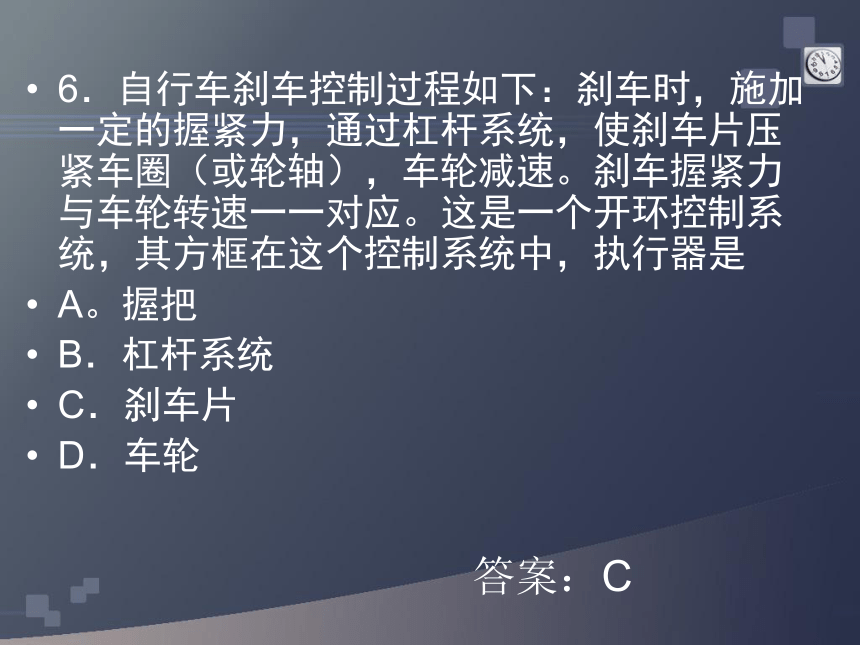

6．自行车刹车控制过程如下：刹车时，施加一定的握紧力，通过杠杆系统，使刹车片压紧车圈（或轮轴），车轮减速。刹车握紧力与车轮转速一一对应。这是一个开环控制系统，其方框在这个控制系统中，执行器是
A。握把
B．杠杆系统
C．刹车片
D．车轮
答案：C
7．在闭环控制系统的调试过程中，当输出量达到设计要求并稳定后
A．比较器输出的偏差值等于零
B．比较器输出的偏差值大于零
C．比较器输出的偏差值小于零
D．比较器输出的偏差值大于零或小于零
答案：A
8。人们通过空调器对房间的温度进行控制，使房间温度处于人体适宜的状态，这是控制在 方面的应用。
A．生活
B．生产
C．国防
D．军事
答案：A
9．塘沽区海河外滩及世纪广场都安装了随着音乐起伏而变化的音乐喷泉，它是控制技术的一种具体应用。某工作过程是由“声一电转换装置”将起状的音乐强度转換为随之而变化的电信号，这种电信号驱动电动机带动水泵转动。音乐声信号强，水泵的转速就快，喷头的压力就大，喷出的水柱就高。反之，喷出的水柱就低。音乐信号的强弱与喷泉水柱的高低一一对应。
(1)音乐喷泉控制系统是开环控制还是闭环控制？
(2)该控制系统的输入信号和输出信号分别是什么？
(3)从控制系统组成的角度，分析“声一电转换装置”在此控制系统中起什么作用？
(1)因为此系统的输入量和输出量一一对应，因此此系统为开环。
(2)系统的输入量为音乐信号强度，系统的输出量为喷泉水柱的高度。
(3)控制器。
10．游泳池注水控制系统中，如果进水管单位时间水流量一定，那么游泳池水位的高低与进水的时间是一一对应的，可以通过设到水压的影响，我们可以在水池中增加一个监测装置，以保证游泳池的水位能够达到标准。
请分别为游泳池的进水系统设计绘制一个开环控制系统和一个闭环控制系统。
开环控制系统：
闭环控制系统：
开环控制系统：
设定注入水的时间
定时器
进水阀门
游泳池
游泳池的水位
（输入）
（输出）
闭环控制系统：
进水阀门
游泳池
给水定位
控制器
检测装置
游泳池水位
水流量
