(共42张PPT)
第六章 设计图样的绘制
第一节 设计表现图
符号
一、技术语言的种类和应用
1.什么是技术语言(Technical Language)
技术语言是一种在技术活动中进行信息交流的特有的语言形式。
2.技术语言的种类
一、技术语言的种类和应用

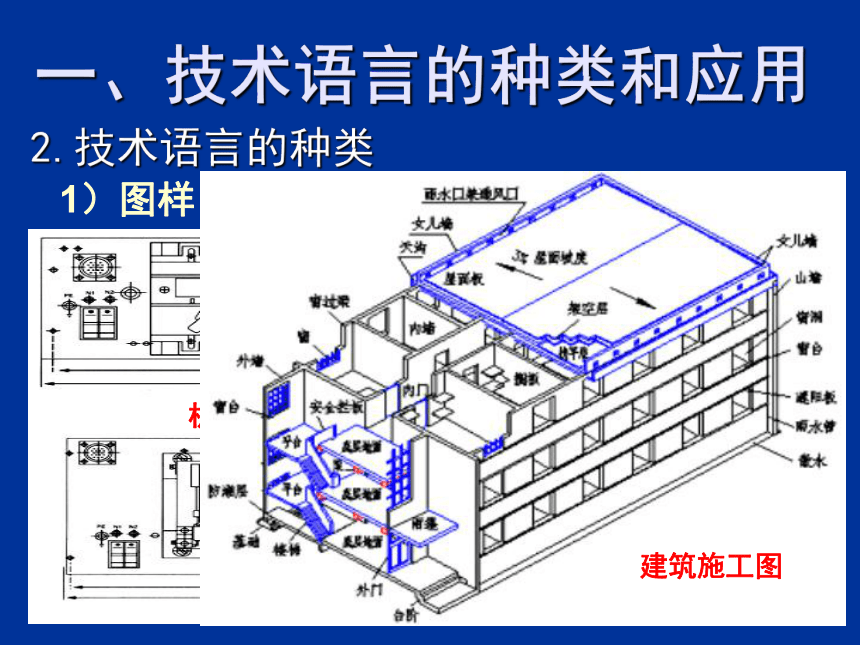

机械加工图
1）图样
建筑施工图
2.技术语言的种类
一、技术语言的种类和应用
1）图样

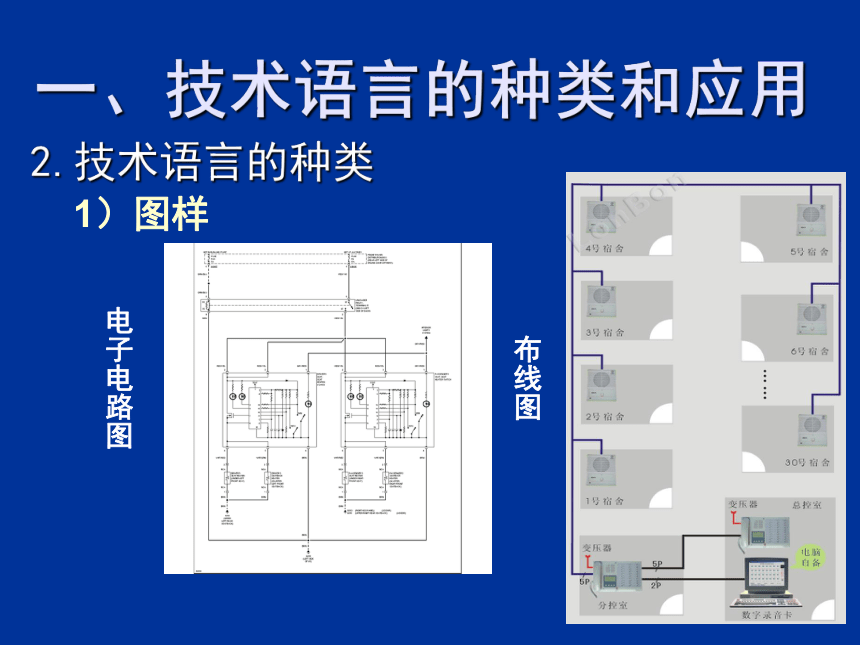

电子电路图
布线图
2.技术语言的种类
一、技术语言的种类和应用
1）图样
奥运会会徽图样
吉祥物图样

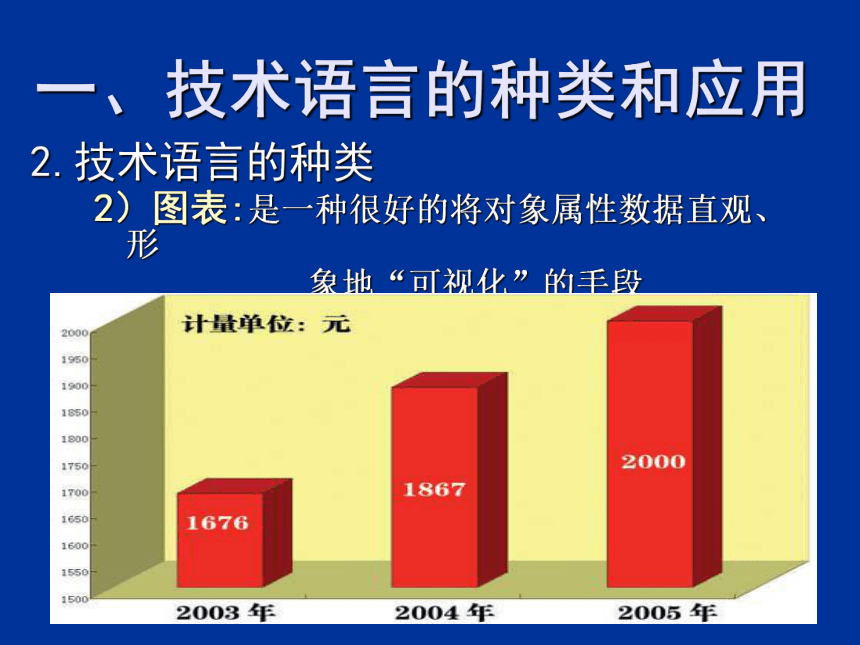

2）图表:是一种很好的将对象属性数据直观、形
象地“可视化”的手段
2.技术语言的种类
一、技术语言的种类和应用
2）图表
2.技术语言的种类
一、技术语言的种类和应用

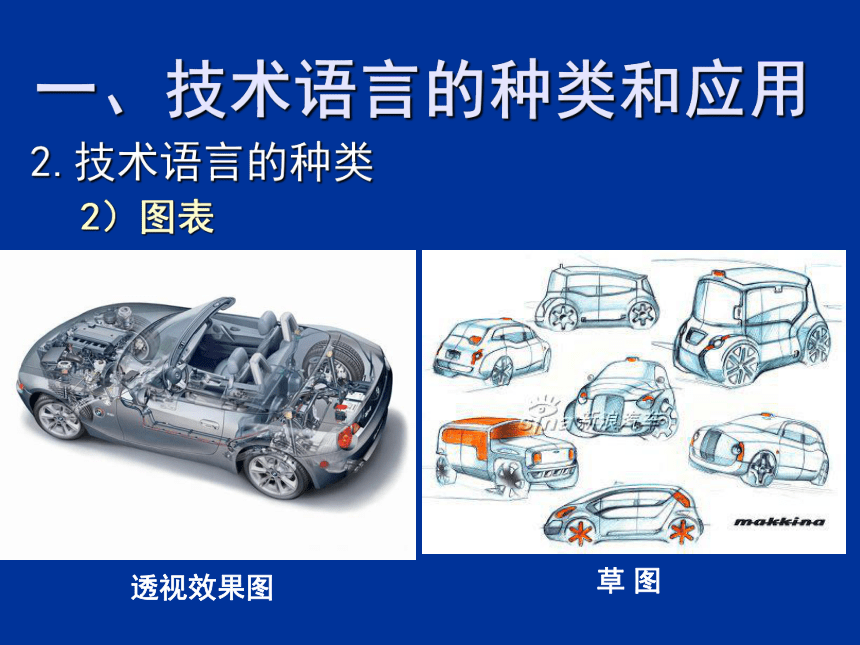

透视效果图
草 图
2.技术语言的种类
一、技术语言的种类和应用

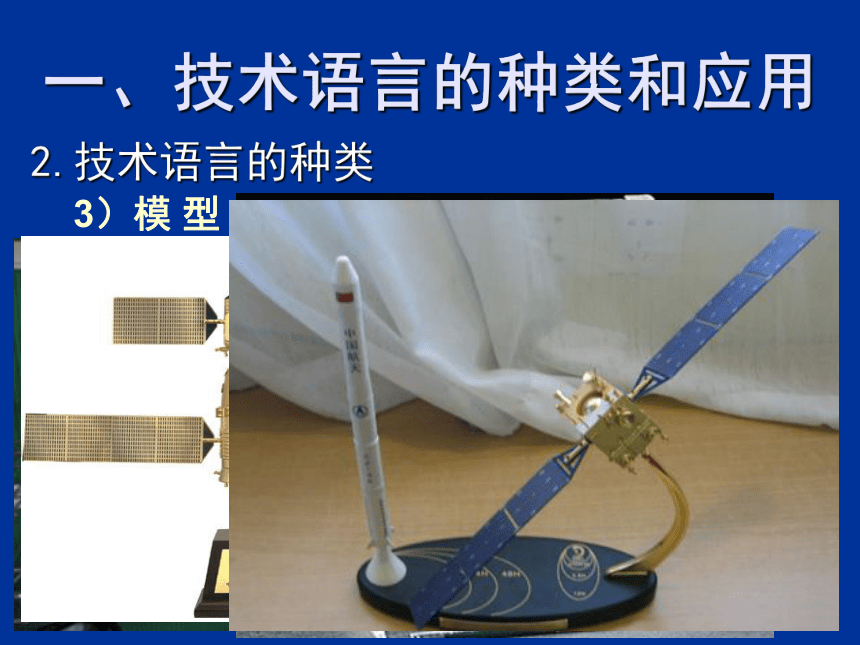

3）模 型
2.技术语言的种类
一、技术语言的种类和应用

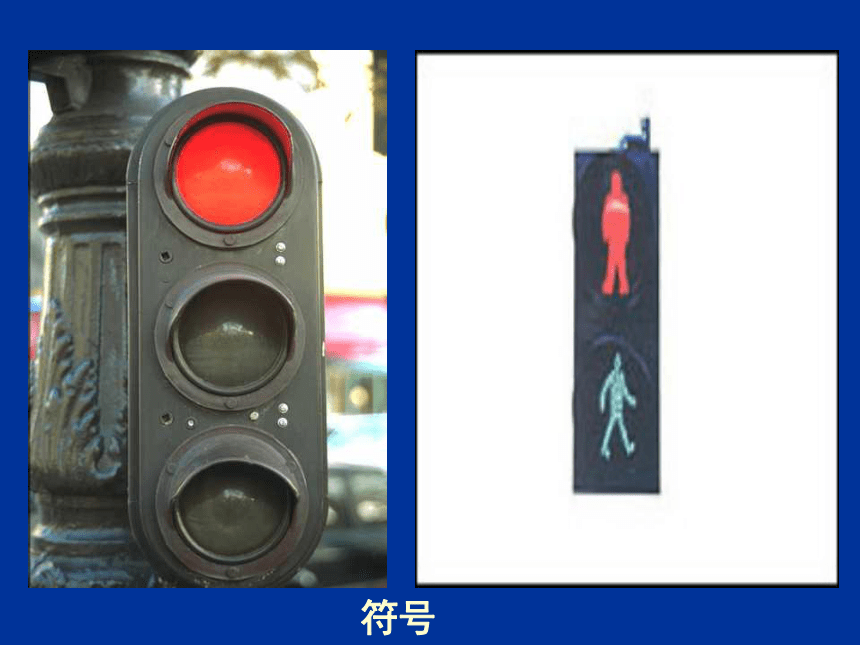

4）符号
2.技术语言的种类
一、技术语言的种类和应用
4）符号
2.技术语言的种类
一、技术语言的种类和应用
5）手势
2.技术语言的种类
一、技术语言的种类和应用
6）计算机程序语言
2.技术语言的种类
一、技术语言的种类和应用
7）其他技术语言
口头语言、
计算机演示等等
技术语言有什么特征？
言简意赅、通俗直观、规范统一
技术语言 种类 适用范围及特点
口头语言
图 样
图 表
计算机演示、网络语言
(生动形象、灵活、开放)适用于远程交流
非正式、即时交流
呈现复杂产品的设计方案和对设计进行详细说明（规范、直观、准确）
呈现构思方案、比较方案
马上行动
请说出适合以下技术活动所用的技术语言
1.详细说明神州飞船的结构
2. 指导学生对电路进行连接
3.考场示意学生保持安静
4.比较黄池中学历年高考升学率
5.提醒人禁止在加油站吸烟
6.破解“熊猫烧香”病毒
模型
图样
手势
图表
符号
计算机程序语言
二、 草图的绘制
1. 设计表现的基础
(1)徒手绘图:
第一步:掌握正确的握笔姿势
第二步:徒手画线练习
第三步:提高对笔的控制能力
(2)网格徒手图:
要领: 与地面垂直的线垂直画，与地面平行的线按网格的斜线画，同时以网格的小格来确定物体的比例。
基本图形的画法
（1）画圆
“正等测圆”的画法类似，只是把画“正方形”改为画“菱形”而已
（2）画圆柱体
①画两个正等测圆
②用两条平行线连接两个正等测圆
（3）画立方体
①画正等测正方形（两条虚线）
②确定立方体的高，画四角垂线（内侧垂线为虚线）
③画一个平行于底面的正等测正方形
（4）画锥体
①画两条与水平面成30°角的射线
②画一条垂线
③连接线（内侧为虚线）
直线与曲线的连接
2.草图的分类
草图也叫方案草图或设计速写。 根据所处的设计阶段的不同，草图可分为构思草图和设计草图。 设问：构思草图是什么？设计草图是什么？
草图的分类
构思草图
设计草图
：是以具体图形把想法表现出来
：是经过整理、选择、修改、和完善的草图
一、选用合适的笔来画图（2H铅笔）
二、在方格纸上按照构思好的设计方案，画出产品的外观比例关系。
三、在准备好的透视网格纸上，画出产品的透视线，先画淡一些，等画完图形后，再描深轮廓。
四、画产品的中间调子，注意色彩过渡自然。
二 三 四
3.草图绘制的步骤
五、细致描画产品的亮部及高光部位。
六、描绘产品放置平面上的阴影，突出形体的体积感和质量感。
五
六
效果图：是一种还没有实现的构思，所以不是用相机能够拍摄到的
三、 透视效果图的识读
效果图更能真实地表现产品的式样、材质和空间效果。
从效果图上注意把握产品的形态、功能和特征，了解产品的外观上的实际比例关系和色彩搭配及材质感。
2012年伦敦奥运会场馆效果图
四、 正等轴测图
正等轴测图：是一种可以表现物体三维结构特征的图形 .
采用这种投影图可以表现最初的设计思想.我们可以在产品的设计说明书、广告宣传单上发现这种投影图的踪迹。
正等轴测图的作图方法是什么？
正等轴测图的作图方法
A.根据形体特征，确定长(X)、宽(Y)、高(Z)等三轴在图纸上的位置。
B.沿着上述三轴分别量出物体的长、宽、高的尺寸，画出长方体的轴测图。
C.根据长度方向、高度方向的尺寸，画出左上角斜切面。
D.根据长度方向、宽度方向的尺寸，画出左前方斜切面，完成全图。
正等轴测图画法
1.作XYZ坐标轴
2.画出长方体的轴测图
3.画出左上角斜切面
4.画出左前方斜切面
X
Y
Z
30度
30度
X
Y
Z
120度
120度
120度
X
Y
Z
X
Y
Z
(3)圆的正等轴测图的绘制
小结与 参考
§1.图样：这是工程技术中最常见的一种表达、交流的工具。 §2.图表：通常用于统计数据的表达，常见的有表格、柱状坐标式图 表、饼性图表等。 §3.模型：一般用于建筑物、建筑群的表示。地理、军事上用的沙盘模型等 §4.符号、标志：在交通、广告上用的很多，在工程图纸上也有规定的标志、符号来表示一些特殊的要求。 §5.声音：如号音、汽笛、喇叭等在表达某些特殊的信息时发出的声音。 §6.手语和旗语：在交通、航海方面用于指挥、交流和工、沟通。 §7.口头语言：有的技术活动，如技术讲座、教学等，主要是用口头语言来表达和交流。 §8.程序语言：它是以计算机为载体，进行交流和表达的工具。 §9.计算机演示：以计算机为载体，用多种媒体进行交流和表达的工具。 §10.书面文字语言：各种技术文件，都需要用到书面文字语言。
