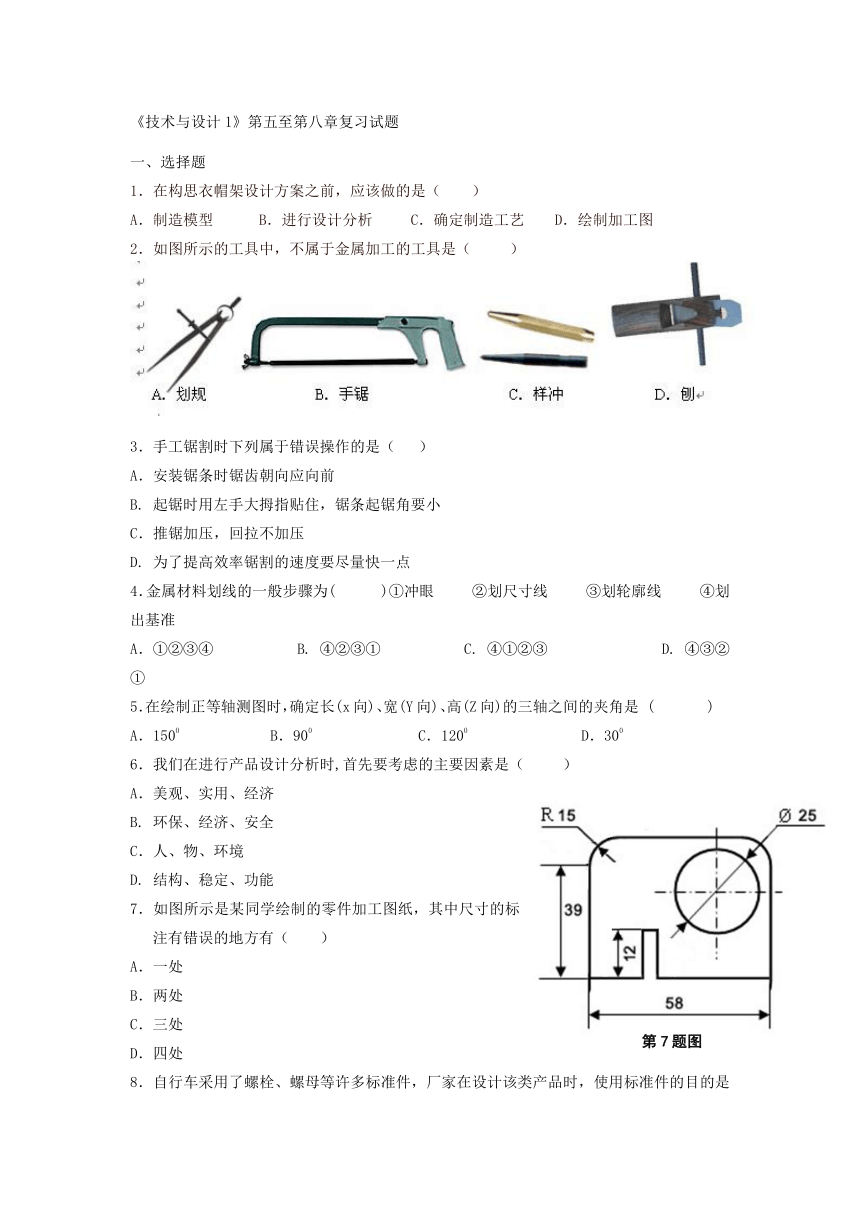

《技术与设计1》第五至第八章复习试题
一、选择题
1．在构思衣帽架设计方案之前，应该做的是（ ）
A．制造模型 B．进行设计分析 C．确定制造工艺 D．绘制加工图
2．如图所示的工具中，不属于金属加工的工具是（ ）
3．手工锯割时下列属于错误操作的是（ ）
A．安装锯条时锯齿朝向应向前
B. 起锯时用左手大拇指贴住，锯条起锯角要小
C．推锯加压，回拉不加压
D. 为了提高效率锯割的速度要尽量快一点
4．金属材料划线的一般步骤为( )①冲眼 ②划尺寸线 ③划轮廓线 ④划出基准
A．①②③④ B. ④②③① C. ④①②③ D. ④③②①
5．在绘制正等轴测图时，确定长(x向)、宽(Y向)、高(Z向)的三轴之间的夹角是 ( )
A．1500 B．900 C．1200 D．300
6．我们在进行产品设计分析时,首先要考虑的主要因素是（ ）
A．美观、实用、经济
B. 环保、经济、安全
C．人、物、环境
D. 结构、稳定、功能
7．如图所示是某同学绘制的零件加工图纸，其中尺寸的标注有错误的地方有（ ）
A．一处
B．两处
C．三处
D．四处

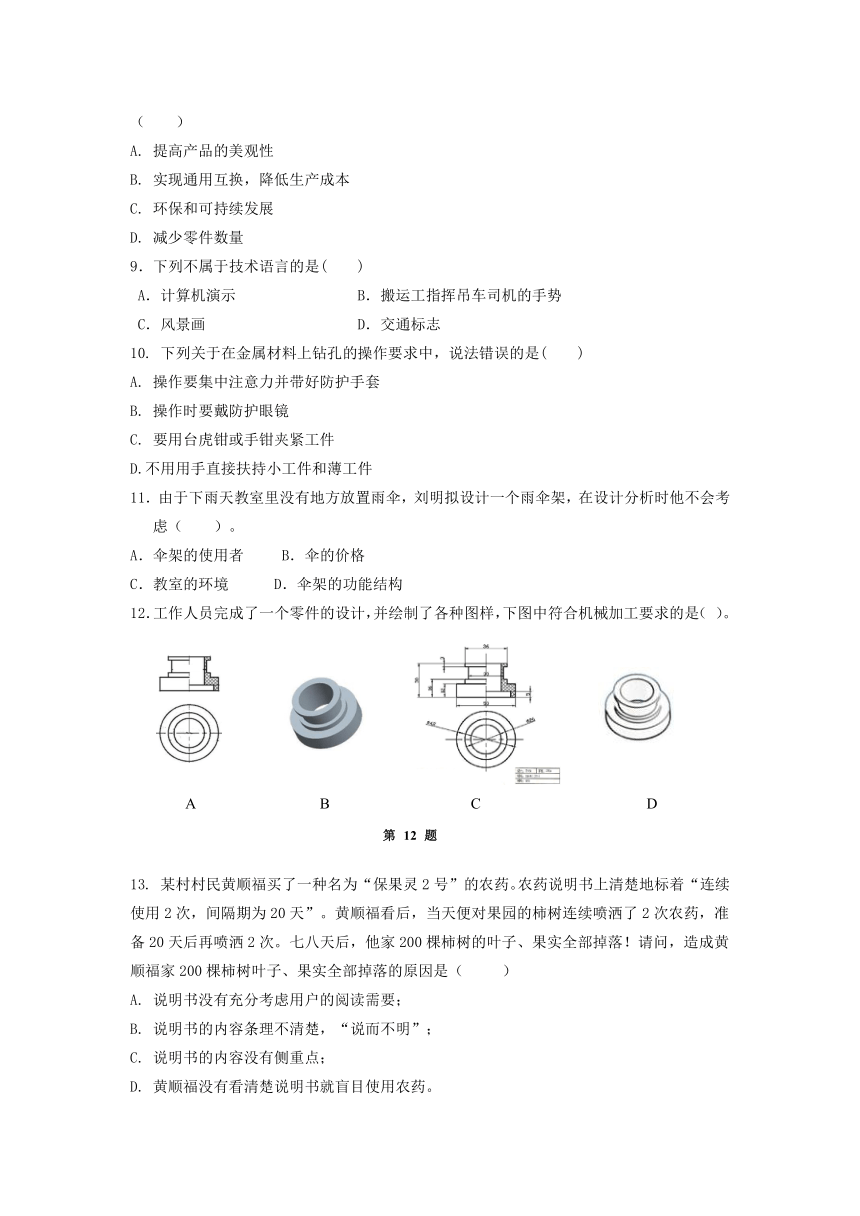

8．自行车采用了螺栓、螺母等许多标准件，厂家在设计该类产品时，使用标准件的目的是（ ）
A. 提高产品的美观性
B. 实现通用互换，降低生产成本
C. 环保和可持续发展
D. 减少零件数量
9．下列不属于技术语言的是( )
A．计算机演示 B．搬运工指挥吊车司机的手势
C．风景画 D．交通标志
10. 下列关于在金属材料上钻孔的操作要求中，说法错误的是( )
A. 操作要集中注意力并带好防护手套
B. 操作时要戴防护眼镜
C. 要用台虎钳或手钳夹紧工件
D.不用用手直接扶持小工件和薄工件
11．由于下雨天教室里没有地方放置雨伞，刘明拟设计一个雨伞架，在设计分析时他不会考虑（ ）。
A．伞架的使用者 B．伞的价格
C．教室的环境 D．伞架的功能结构
12．工作人员完成了一个零件的设计，并绘制了各种图样，下图中符合机械加工要求的是（ ）。
13. 某村村民黄顺福买了一种名为“保果灵2号”的农药。农药说明书上清楚地标着“连续使用2次，间隔期为20天”。黄顺福看后，当天便对果园的柿树连续喷洒了2次农药，准备20天后再喷洒2次。七八天后，他家200棵柿树的叶子、果实全部掉落！请问，造成黄顺福家200棵柿树叶子、果实全部掉落的原因是（ ）
A. 说明书没有充分考虑用户的阅读需要；
B. 说明书的内容条理不清楚，“说而不明”；
C. 说明书的内容没有侧重点；
D. 黄顺福没有看清楚说明书就盲目使用农药。

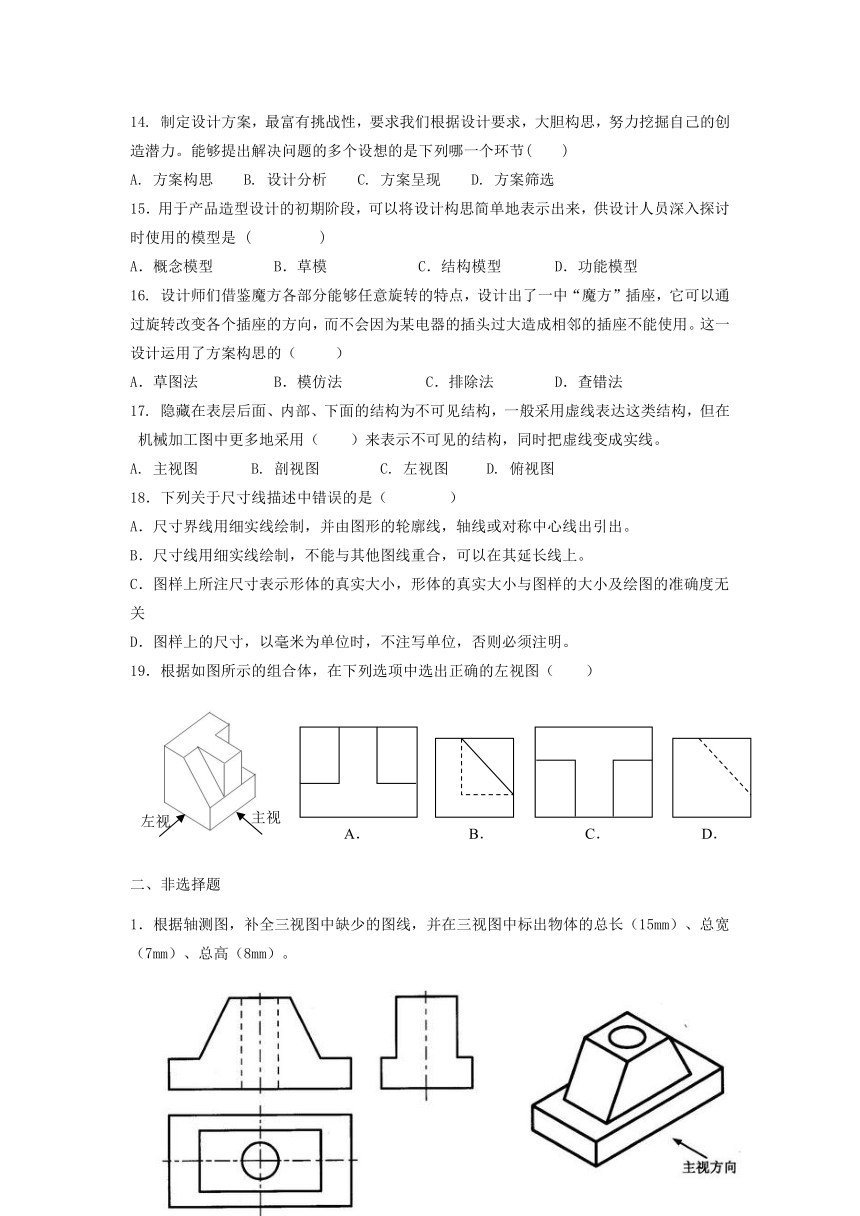

14. 制定设计方案，最富有挑战性，要求我们根据设计要求，大胆构思，努力挖掘自己的创造潜力。能够提出解决问题的多个设想的是下列哪一个环节( )
A. 方案构思 B. 设计分析 C. 方案呈现 D. 方案筛选
15．用于产品造型设计的初期阶段，可以将设计构思简单地表示出来，供设计人员深入探讨时使用的模型是 ( )
A．概念模型 B．草模 C．结构模型 D．功能模型
16. 设计师们借鉴魔方各部分能够任意旋转的特点，设计出了一中“魔方”插座，它可以通过旋转改变各个插座的方向，而不会因为某电器的插头过大造成相邻的插座不能使用。这一设计运用了方案构思的（ ）
A．草图法 B．模仿法 C．排除法 D．查错法
17. 隐藏在表层后面、内部、下面的结构为不可见结构，一般采用虚线表达这类结构，但在机械加工图中更多地采用（ ）来表示不可见的结构，同时把虚线变成实线。
A. 主视图 B. 剖视图 C. 左视图 D. 俯视图
18．下列关于尺寸线描述中错误的是（ ）
A．尺寸界线用细实线绘制，并由图形的轮廓线，轴线或对称中心线出引出。
B．尺寸线用细实线绘制，不能与其他图线重合，可以在其延长线上。
C．图样上所注尺寸表示形体的真实大小，形体的真实大小与图样的大小及绘图的准确度无关
D．图样上的尺寸，以毫米为单位时，不注写单位，否则必须注明。
19．根据如图所示的组合体，在下列选项中选出正确的左视图（ ）
二、非选择题
1．根据轴测图，补全三视图中缺少的图线，并在三视图中标出物体的总长（15mm）、总宽（7mm）、总高（8mm）。
2．如图所示为现代农业喷灌控制系统示意图，土壤湿度传感器将检测到的土壤湿度转换成电信号传输给喷灌控制器，与土壤湿度设定值进行比较，当检测到的土壤湿度低于设定值的下限时，喷灌控制器发出信号打开电磁阀，喷头向农作物喷水。当检测到的土壤湿度高于设定值的上限时，喷灌控制器发出信号关闭电磁阀，喷头停止喷水，从而达到自动控制土壤湿度的目的。
根据示意图及其描述，在控制系统方框图中“▲”处填写相应的内容。
（2）如果要改变土壤湿度的控制范围，需要调整的是 。
（从土壤湿度传感器；土壤湿度设定值；电磁阀中选择一个，将序号填在“ ”处）
1 2 3 4 5 6 7 8 9 10
B D D D C C B B C A
11 12 13 14 15 16 17 18 19
B C B A B B B B B
1.主视图中间一条横线(实线)
左视图中间也是一条横线(实线)再加两条竖线(虚线)
俯视图中圆两侧有两条竖线(实线).
2.(1)①喷灌控制器 ②电磁阀 ③实际的土壤湿度④土壤湿度传感器
(2)②土壤湿度设定值
第7题图
第12题图
C、
B
A
D
A． B． C． D．
主视
左视
喷头
