2020春北师大版七下数学4.4用尺规作三角形课件（25张）

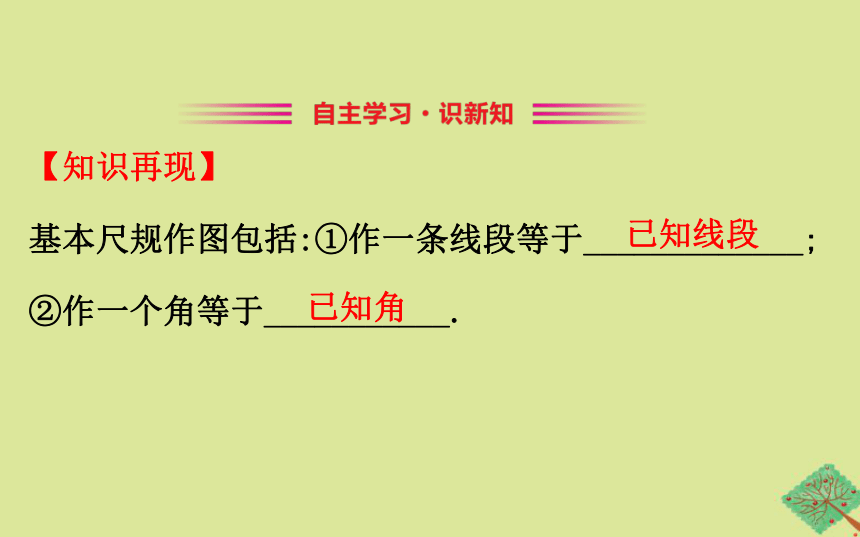

课件25张PPT。4　用尺规作三角形【知识再现】
基本尺规作图包括:①作一条线段等于_____________;
②作一个角等于___________.?已知线段已知角【新知预习】阅读教材P105-P107,解决以下问题:
尺规作图
1.工具:尺规作图的工具是直尺和圆规.

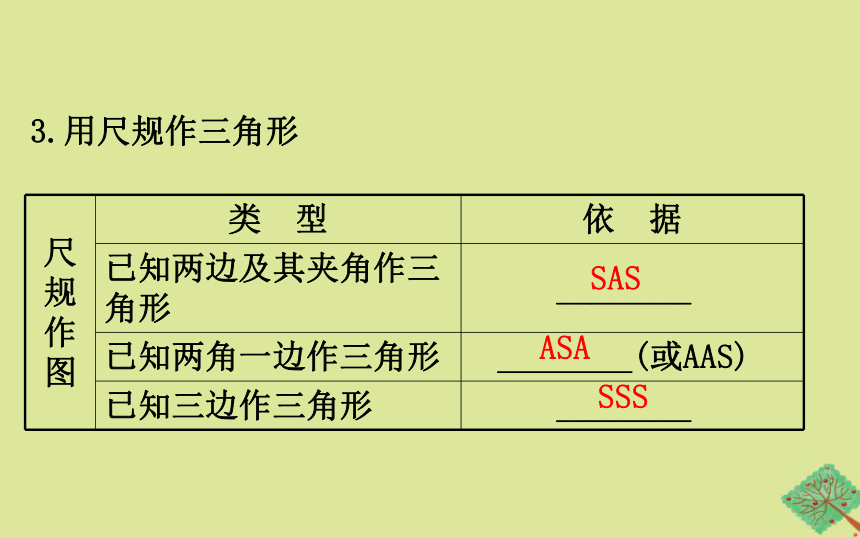

2.基本作图:作一条线段等于已知线段,作一个角等于已知角.3.用尺规作三角形 SASASASSS【基础小练】

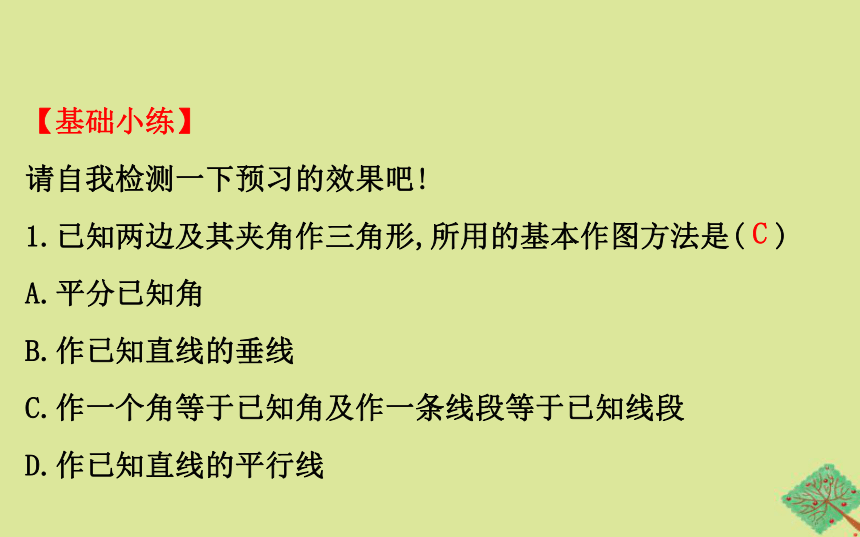

请自我检测一下预习的效果吧!
1.已知两边及其夹角作三角形,所用的基本作图方法是( )
A.平分已知角
B.作已知直线的垂线
C.作一个角等于已知角及作一条线段等于已知线段

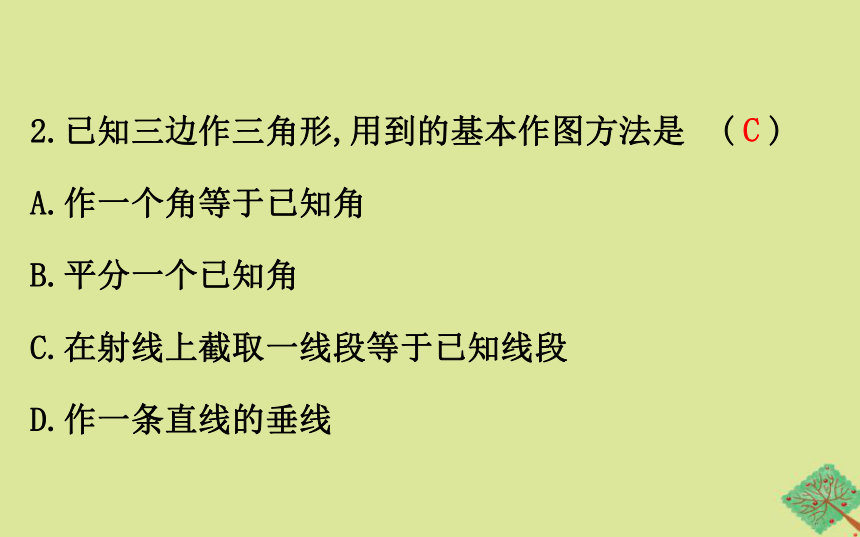

D.作已知直线的平行线C2.已知三边作三角形,用到的基本作图方法是 ( )
A.作一个角等于已知角
B.平分一个已知角
C.在射线上截取一线段等于已知线段

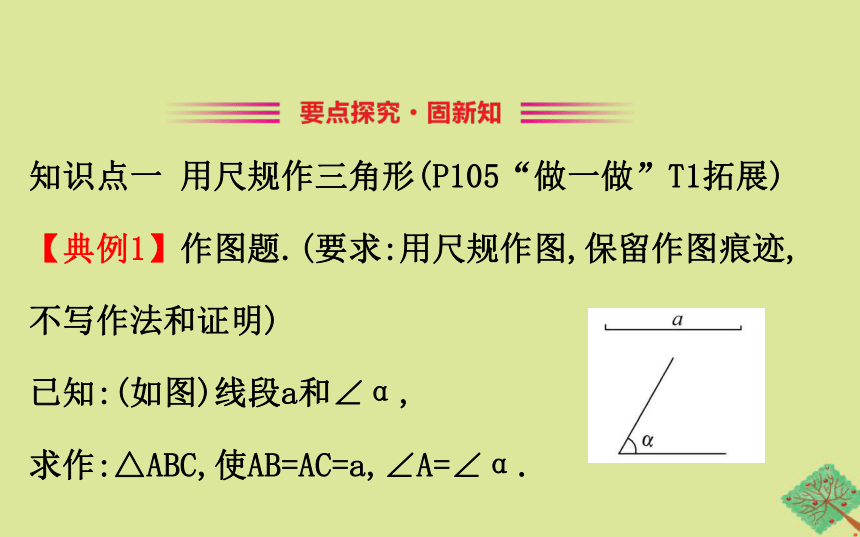

D.作一条直线的垂线C知识点一 用尺规作三角形(P105“做一做”T1拓展)
【典例1】作图题.(要求:用尺规作图,保留作图痕迹,不写作法和证明)
已知:(如图)线段a和∠α,
求作:△ABC,使AB=AC=a,∠A=∠α.【自主解答】【题组训练】

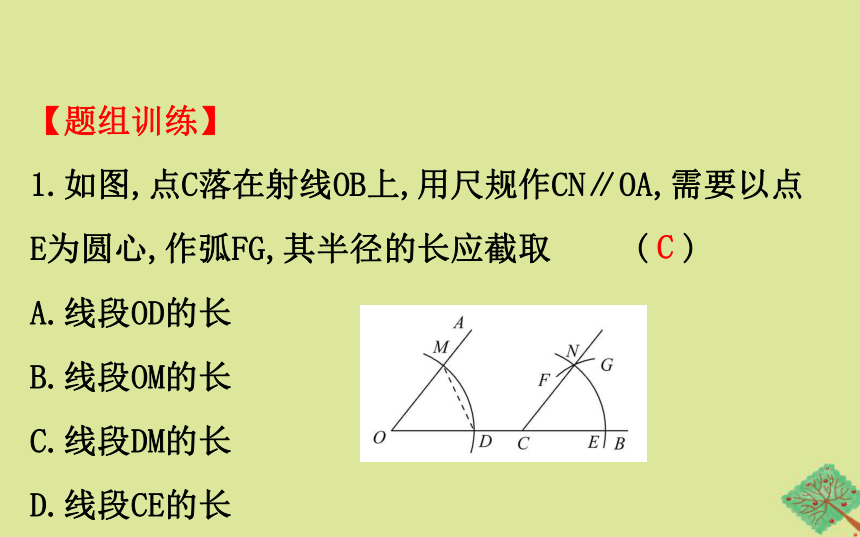

1.如图,点C落在射线OB上,用尺规作CN∥OA,需要以点
E为圆心,作弧FG,其半径的长应截取 ( )
A.线段OD的长
B.线段OM的长
C.线段DM的长
D.线段CE的长C★2.已知∠α,∠β和线段a,求作一个三角形,使它的两个角分别等于∠α,∠β并且两角的夹边等于a.解:已知:∠α,∠β和线段a;
求作:△ABC,使∠B=∠α,∠C=∠β,BC=a;
画图:做BC=a,∠B=∠α,∠C=∠β,两个角的另一边在直线BC的同旁交于点A.★★3.已知一个三角形的两条边长分别是1 cm和2 cm,一个内角10°,
(1)请你画出一个满足题设条件的三角形.
(2)你是否还能画出既满足题设条件,又与(1)中所画的三角形不全等的三角形?若能,请你作出这样的三角形;若不能请说明理由.(3)如果将题设条件改为“三角形的两条边长分别是
3 cm和4 cm,一个内角为40°”,那么满足这一条件,且彼此不全等的三角形共有________个.?
解:略知识点二 尺规作三角形应用(P106“做一做”T2拓展)
【典例2】如图,一块三角形模具的阴影部分已破损.(1)只要从残留的模具片中度量出哪些边、角,就可以不带残留的模具片到店铺加工一块与原来的模具ABC的形状和大小完全相同的模具A′B′C′?请简要说明理由.
(2)作出模具△A′B′C′的图形(要求:尺规作图,保留作图痕迹,不写作法和证明).【自主解答】(1)只要度量残留的三角形模具片的∠B,∠C的度数和边BC的长,因为两角及其夹边对应相等的两个三角形全等,所以所得三角形即与原来三角形模具相同.
(2)按尺规作图的要求,正确作出
△A′B′C′的图形.【学霸提醒】
尺规作图的基本思路
1.已知:将条件具体化.
2.求作:具体叙述所作图形应满足的条件.
3.作法:依次叙述作图过程.4.说明:为了验证作图的正确性,作完图后根据已知的定义、定理,并结合作法说明所作的图形完全符合题设条件.一般不需要说明.【题组训练】
1.如图所示,小敏做试题时,不小心把题目中的三角形用墨
水弄污了一部分,她想在一块白纸上作一个完全一样的三
角形,然后粘贴在上面,她作图的依据是 ( )
A.SSS B.SAS
C.ASA D.AASC★2.如图,是数轴的一部分,其单位长度为a,已知△ABC中,AB=3a,BC=4a,AC=5a.用直尺和圆规作出△ABC(要求:使点A,C在数轴上,保留作图痕迹,不必写出作法).解:★★3.已知线段a,b和m,求作△ABC,使BC=2a,AC=b,BC边上的中线AD=m.盈盈想出了一种作法,根据图中她的作图痕迹,你能想出她是怎样作出来的吗?请把具体作法写下来. 解:作法:(1)作线段CD=a,延长CD至B,使DB=CD.
(2)以C为圆心,b为半径画弧.
(3)以D为圆心,m为半径画弧,两弧交于A.
(4)连接AC,AB,AD.
△ABC就是所求作的三角形.【火眼金睛】
下列作图语句:①在射线OM上截取OA=a;②以A为圆心画弧;③在直线l上截取射线OA=a;④作一个角等于已知角α.其中正确的是________(填序号).?【正解】正确的是①④
因为②以A为圆心,以某条线段的长度为半径画弧,才正确;
因为③在直线l上截取线段OA=a,才正确.
所以①④ 正确.
