3.2探究光的反射规律

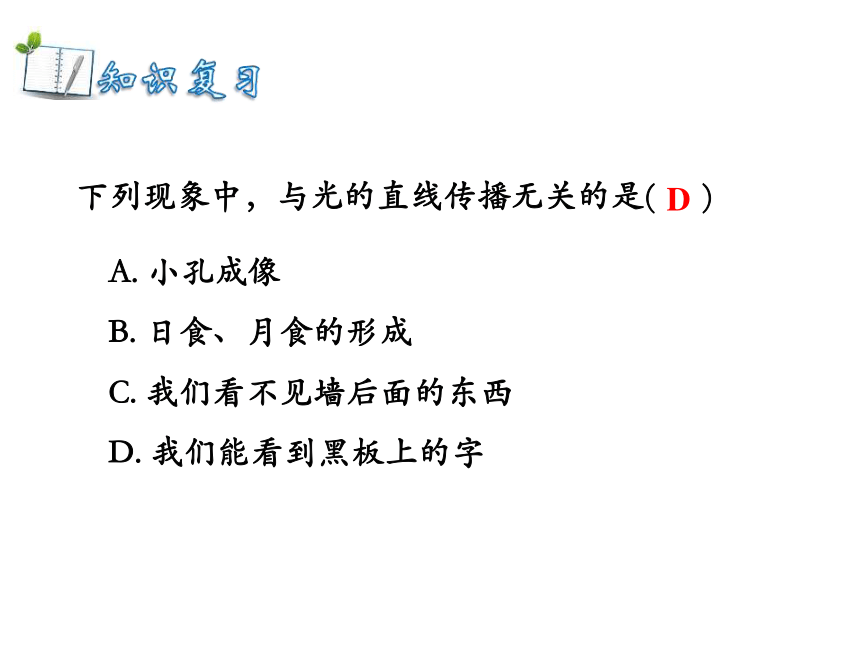

下列现象中，与光的直线传播无关的是( )
A. 小孔成像
B. 日食、月食的形成
C. 我们看不见墙后面的东西
D. 我们能看到黑板上的字
D

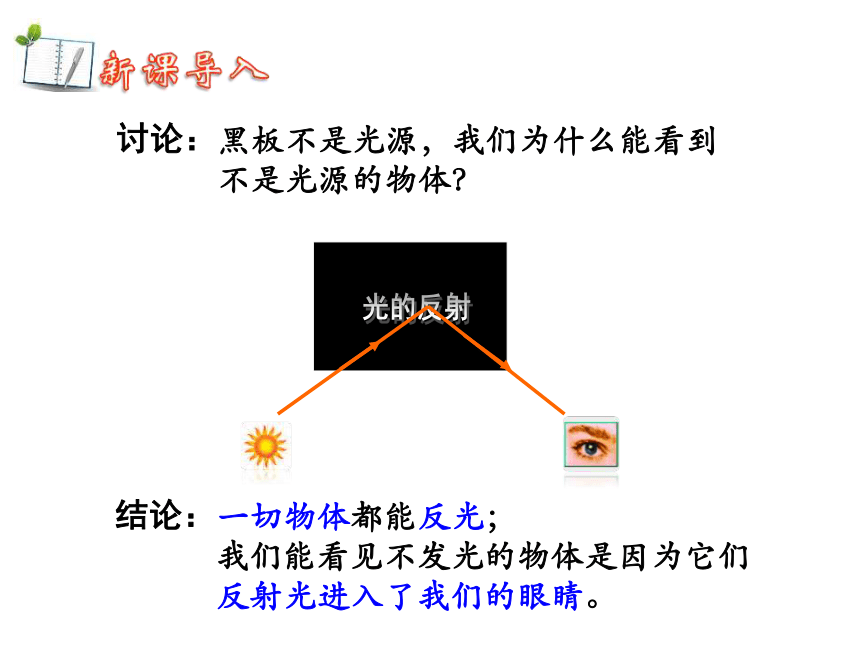

讨论：黑板不是光源，我们为什么能看到
不是光源的物体？
结论：一切物体都能反光；
我们能看见不发光的物体是因为它们
反射光进入了我们的眼睛。

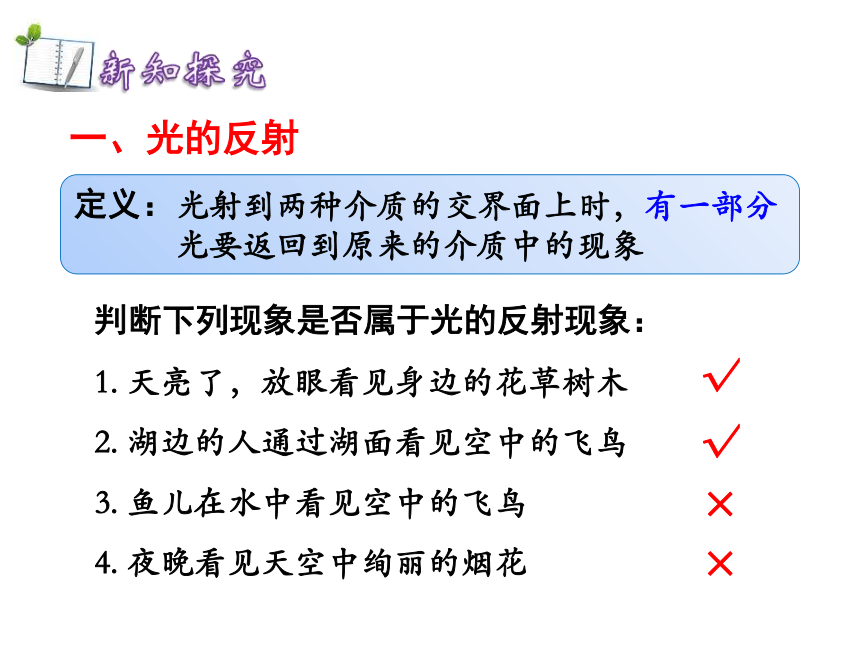

一、光的反射
定义：光射到两种介质的交界面上时，有一部分
光要返回到原来的介质中的现象
判断下列现象是否属于光的反射现象：
1. 天亮了，放眼看见身边的花草树木
2. 湖边的人通过湖面看见空中的飞鸟
3. 鱼儿在水中看见空中的飞鸟
4. 夜晚看见天空中绚丽的烟花
√
×
×
√

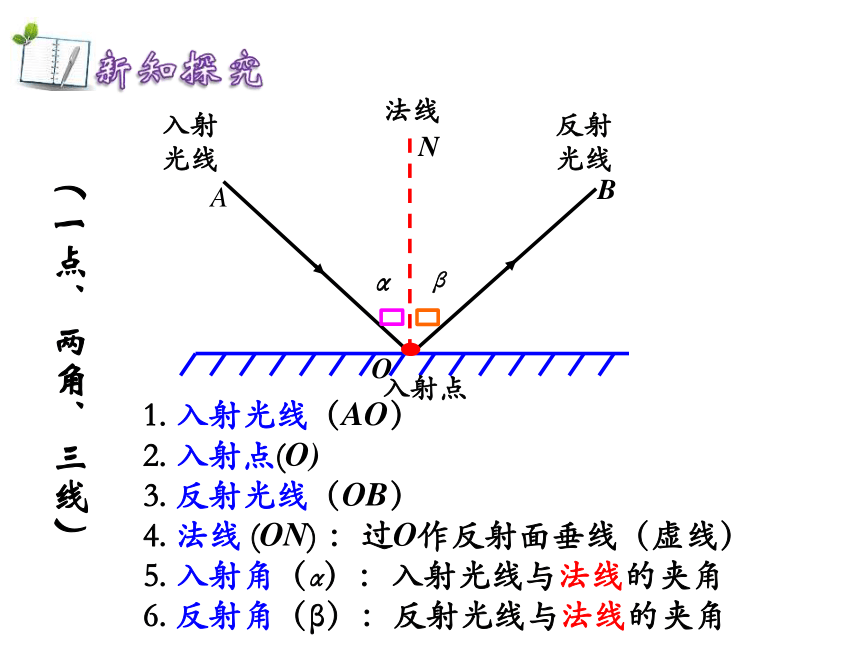

入射光线
反射光线
α
β
A
B
N
1. 入射光线（AO）
2. 入射点(O)
3. 反射光线（OB）
4. 法线 (ON) ：过O作反射面垂线（虚线）
5. 入射角（α）：入射光线与法线的夹角
6. 反射角（β）：反射光线与法线的夹角
（一点、两角、三线）

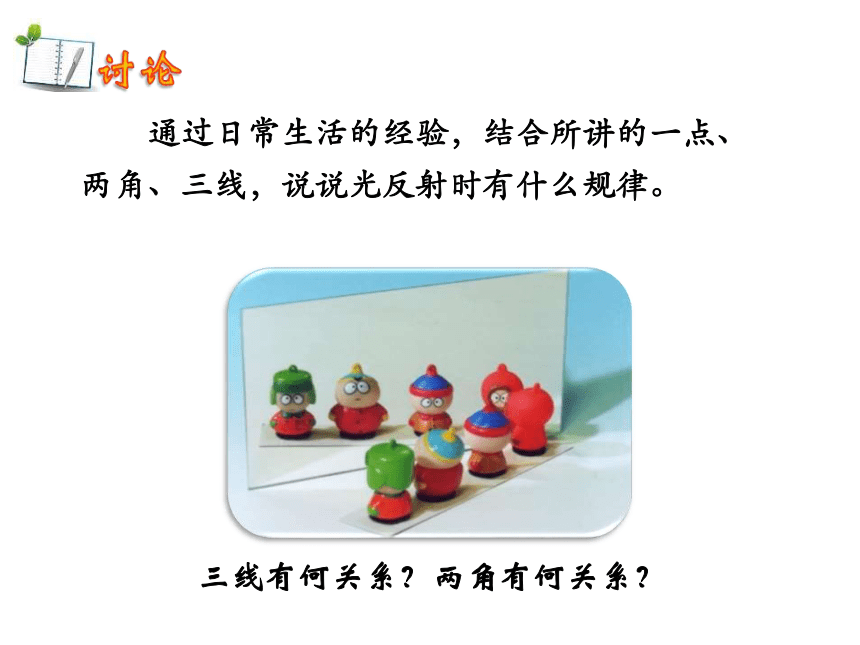

通过日常生活的经验，结合所讲的一点、两角、三线，说说光反射时有什么规律。
三线有何关系？
两角有何关系？

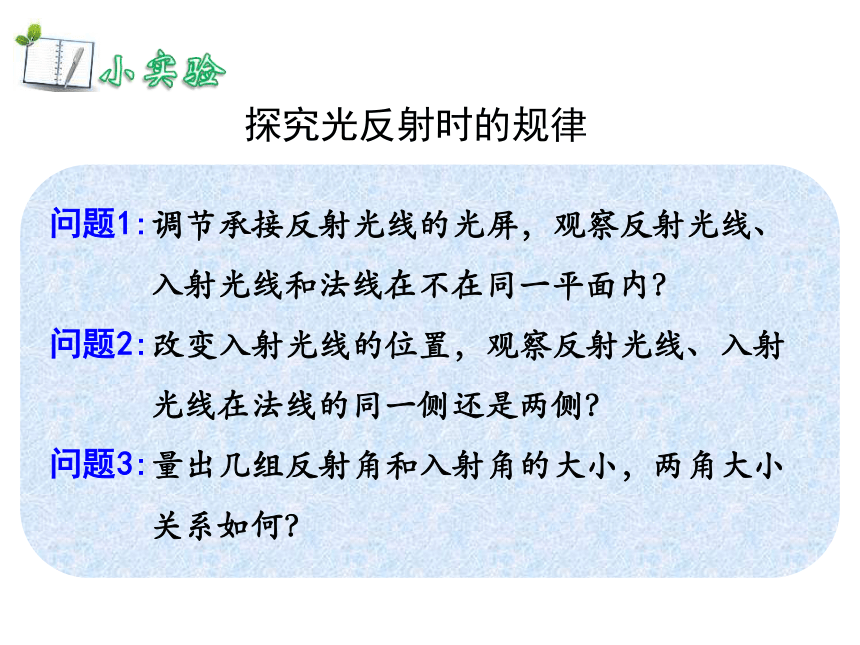

探究光反射时的规律

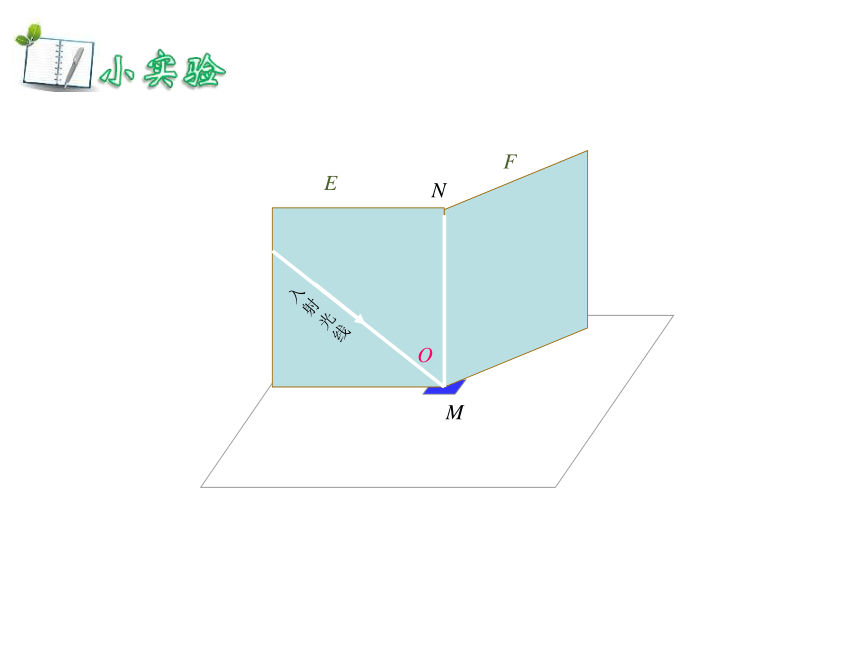

问题1:调节承接反射光线的光屏，观察反射光线、
入射光线和法线在不在同一平面内？
问题2:改变入射光线的位置，观察反射光线、入射
光线在法线的同一侧还是两侧？
问题3:量出几组反射角和入射角的大小，两角大小
关系如何？

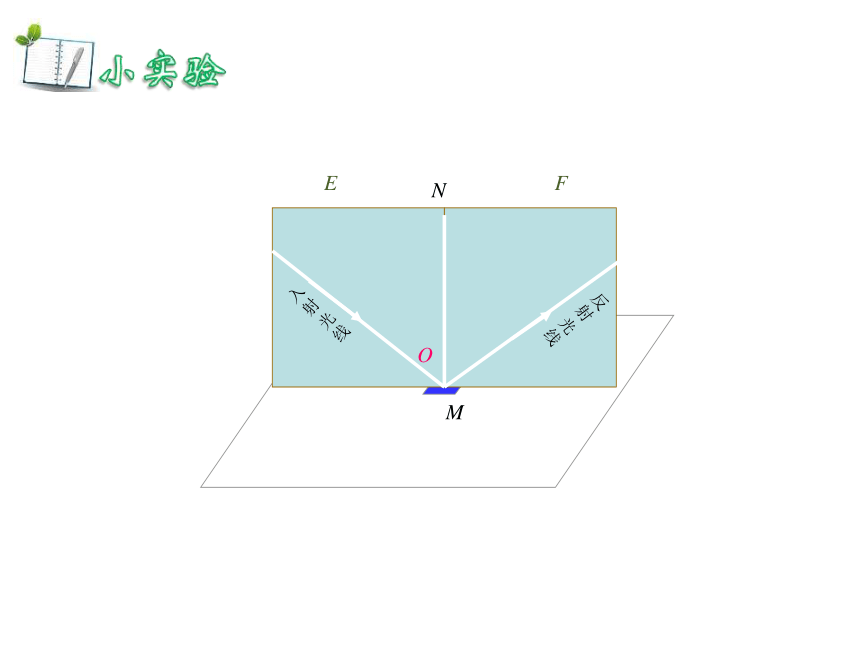

E
N
F
入射
光线
反射
光线
O
M
N
F
入射
光线
O
M
E
N
F
入射
光线
O
M
E
实验结论一：反射光线、入射光线和法线在同一平面内。
E
N
F
O
M
E
N
F
O
M
实验结论二：入射光线和反射光线分居法线两侧。
实验结论三：反射角等于入射角。





二、光的反射定律
把刚才得到结论总结起来就是光的反射定律：
反射光线、入射光线和法线在同一平面内
反射角等于入射角
1.（三线共面）
2.（两线分居）
3.（两角相等）
反射光线和入射光线分居法线两侧
r
i
例：画反射光线（根据反射角等于入射角）
1. 过入射点画法线；
2. 画反射光线(根据反射角等于 入射角)。
画法：
? r =? i
练习：画出图3的入射光线。
i
r
? r =? i
实验：如果让反射光线逆着入射光线的方向
照射到平面镜上，我们会看到什么？
O
A
N
B
i
r
讨论：光路可逆的现象仅仅发生在光的反射现象中吗？
生活中哪些现象应用了光路的可逆性？
三、光路的可逆性
在反射现象中，光路可逆。
四、镜面反射和漫反射
镜面反射光路
漫反射光路
镜面反射与漫反射的比较
反射面是光滑的
反射面是粗糙的
平行光射入，平行光射出，反射光朝同一个方向
平行光射入，非平行光射出，反射光朝四面八方
每条光线都遵循光的反射定律
表：




当我们感到不发光的物体非常亮时，是因为光线在物体上发生了镜面反射，反射光线都进入我们的眼睛。
当我们感到物体比较暗时，是因为光线在物体上发生了漫反射，反射光线有一部分进入我们的眼睛。
反射现象：一切物体都能反光；我们能看见不发光的物体是因为它们反射光进入了我们的眼睛；
光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居法线的两侧；反射角等于入射角；
光的可逆性：在反射时光路是可逆的。
镜面反射、漫反射



1. 如图 ，入射角是50 °，则反射角是____；入射光线与反射光线的夹角是____；若改变入射光线的方向，使入射光线逐渐偏离法线，则反射光线将向法线 ____ (靠近/偏离）。
50°
偏离
100°
法线为入射光线与反射光线的夹角角平线
2. 光线垂直射到镜面上时，入射角是____度，反射光线与入射光线______。
0
重合
3. 关于镜面反射和漫反射，下列说法中正确的是（ ）
A. 镜面反射遵守反射定律，漫反射不遵守反射定律
B. 漫反射遵守反射定律，镜面反射不遵守反射定律的
C. 镜面反射和漫反射都遵守反射定律
D. 镜面反射射出的都是平行光
C
