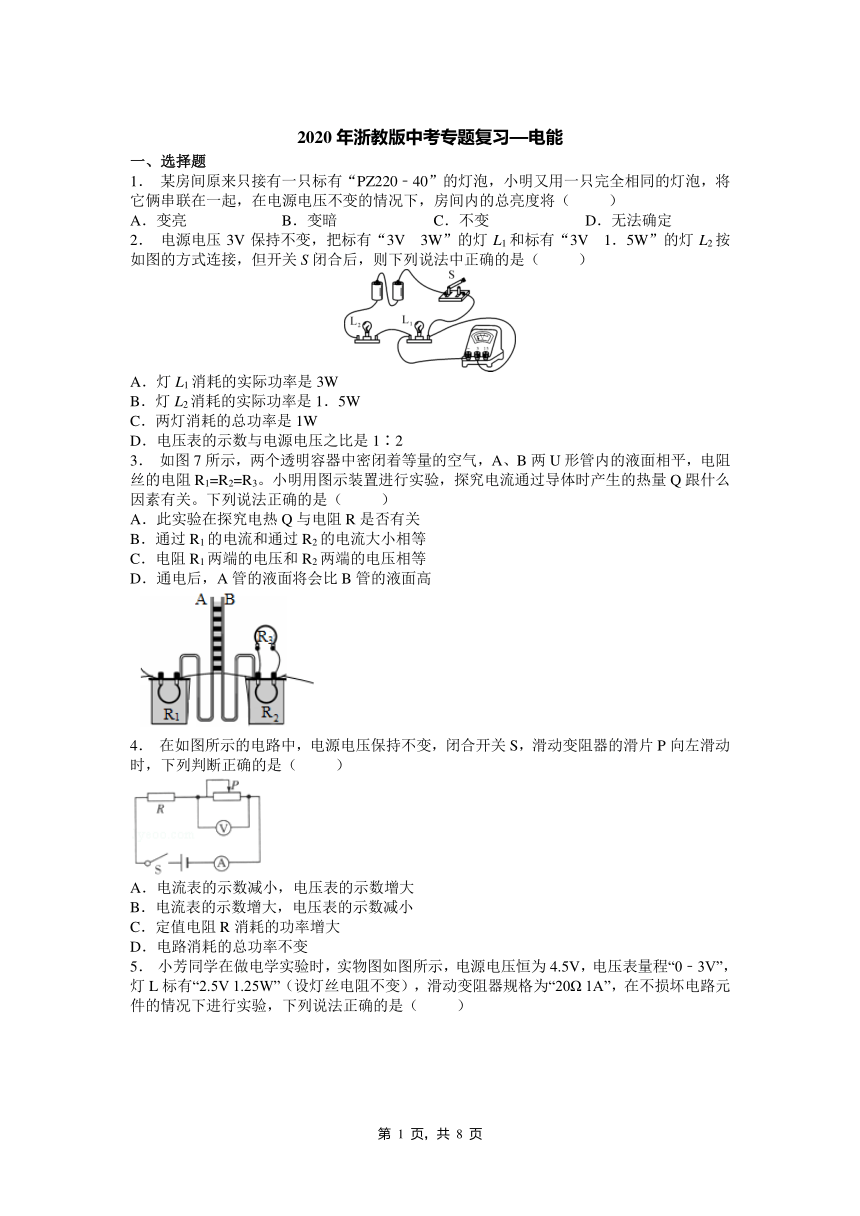

2020年浙教版中考专题复习—电能

2020年浙教版中考专题复习—电能
一、选择题
1． 某房间原来只接有一只标有“PZ220﹣40”的灯泡，小明又用一只完全相同的灯泡，将它俩串联在一起，在电源电压不变的情况下，房间内的总亮度将（ ）
A．变亮 B．变暗 C．不变 D．无法确定
2． 电源电压3V保持不变，把标有“3V　3W”的灯L1和标有“3V　1．5W”的灯L2按如图的方式连接，但开关S闭合后，则下列说法中正确的是（ ）

A．灯L1消耗的实际功率是3W
B．灯L2消耗的实际功率是1．5W
C．两灯消耗的总功率是1W
D．电压表的示数与电源电压之比是1∶2
3． 如图7所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R3。小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关。下列说法正确的是（ ）
A．此实验在探究电热Q与电阻R是否有关
B．通过R1的电流和通过R2的电流大小相等
C．电阻R1两端的电压和R2两端的电压相等
D．通电后，A管的液面将会比B管的液面高

4． 在如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是（ ）

A．电流表的示数减小，电压表的示数增大
B．电流表的示数增大，电压表的示数减小
C．定值电阻R消耗的功率增大
D．电路消耗的总功率不变

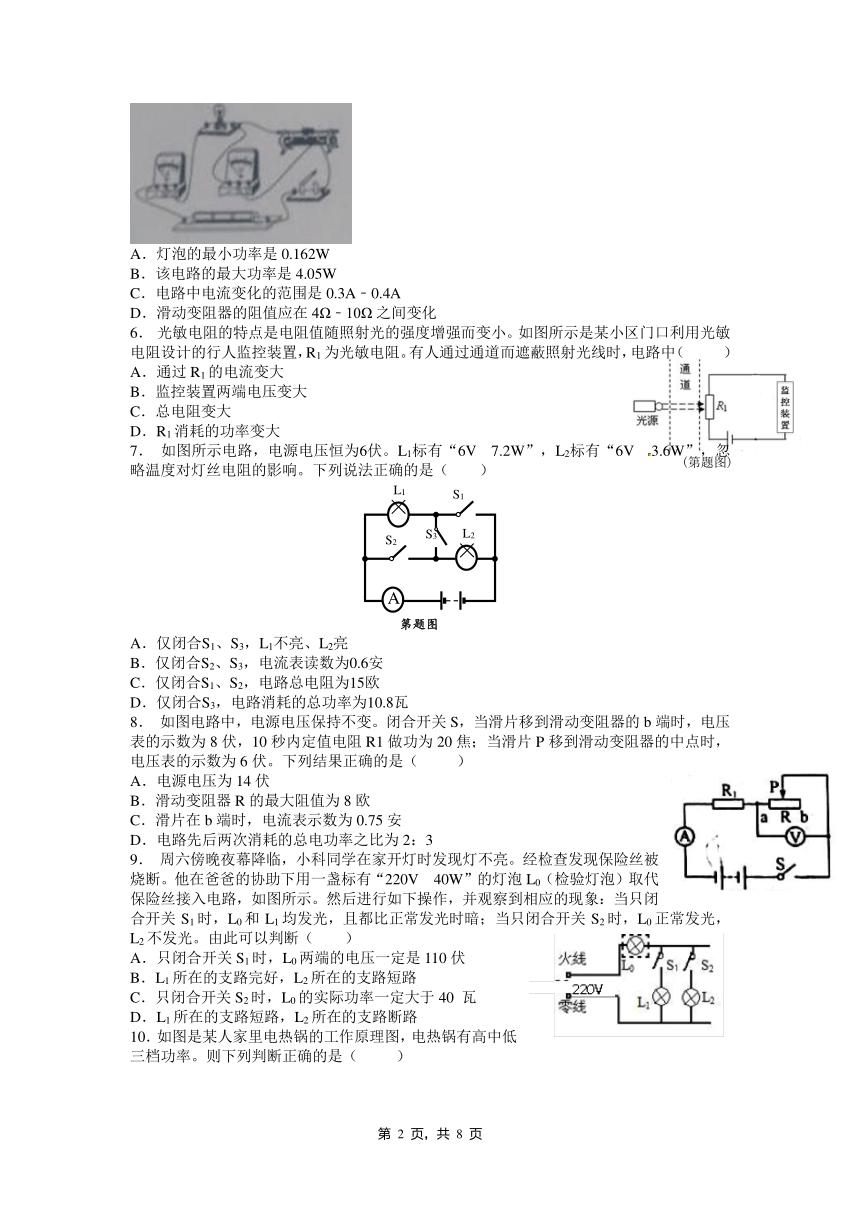

5． 小芳同学在做电学实验时，实物图如图所示，电源电压恒为4.5V，电压表量程“0﹣3V”，灯L标有“2.5V 1.25W”（设灯丝电阻不变），滑动变阻器规格为“20Ω 1A”，在不损坏电路元件的情况下进行实验，下列说法正确的是（ ）

A．灯泡的最小功率是0.162W
B．该电路的最大功率是4.05W
C．电路中电流变化的范围是0.3A﹣0.4A
D．滑动变阻器的阻值应在4Ω﹣10Ω之间变化
6． 光敏电阻的特点是电阻值随照射光的强度增强而变小。如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电阻。有人通过通道而遮蔽照射光线时，电路中（ ）
A．通过R1的电流变大
B．监控装置两端电压变大
C．总电阻变大
D．R1消耗的功率变大
7． 如图所示电路，电源电压恒为6伏。L1标有“6V 7.2W”，L2标有“6V 3.6W”，忽略温度对灯丝电阻的影响。下列说法正确的是（ ）

A．仅闭合S1、S3，L1不亮、L2亮
B．仅闭合S2、S3，电流表读数为0.6安
C．仅闭合S1、S2，电路总电阻为15欧
D．仅闭合S3，电路消耗的总功率为10.8瓦
8． 如图电路中，电源电压保持不变。闭合开关S，当滑片移到滑动变阻器的b端时，电压表的示数为8伏，10秒内定值电阻R1做功为20焦；当滑片P移到滑动变阻器的中点时，电压表的示数为6伏。下列结果正确的是（ ）
A．电源电压为14伏
B．滑动变阻器R的最大阻值为8欧
C．滑片在b端时，电流表示数为0.75安
D．电路先后两次消耗的总电功率之比为2：3
9． 周六傍晚夜幕降临，小科同学在家开灯时发现灯不亮。经检查发现保险丝被烧断。他在爸爸的协助下用一盏标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝接入电路，如图所示。然后进行如下操作，并观察到相应的现象：当只闭合开关S1时，L0和L1均发光，且都比正常发光时暗；当只闭合开关S2时，L0正常发光，L2不发光。由此可以判断（ ）
A．只闭合开关S1时，L0两端的电压一定是110伏
B．L1所在的支路完好，L2所在的支路短路
C．只闭合开关S2时，L0的实际功率一定大于40 瓦
D．L1所在的支路短路，L2所在的支路断路

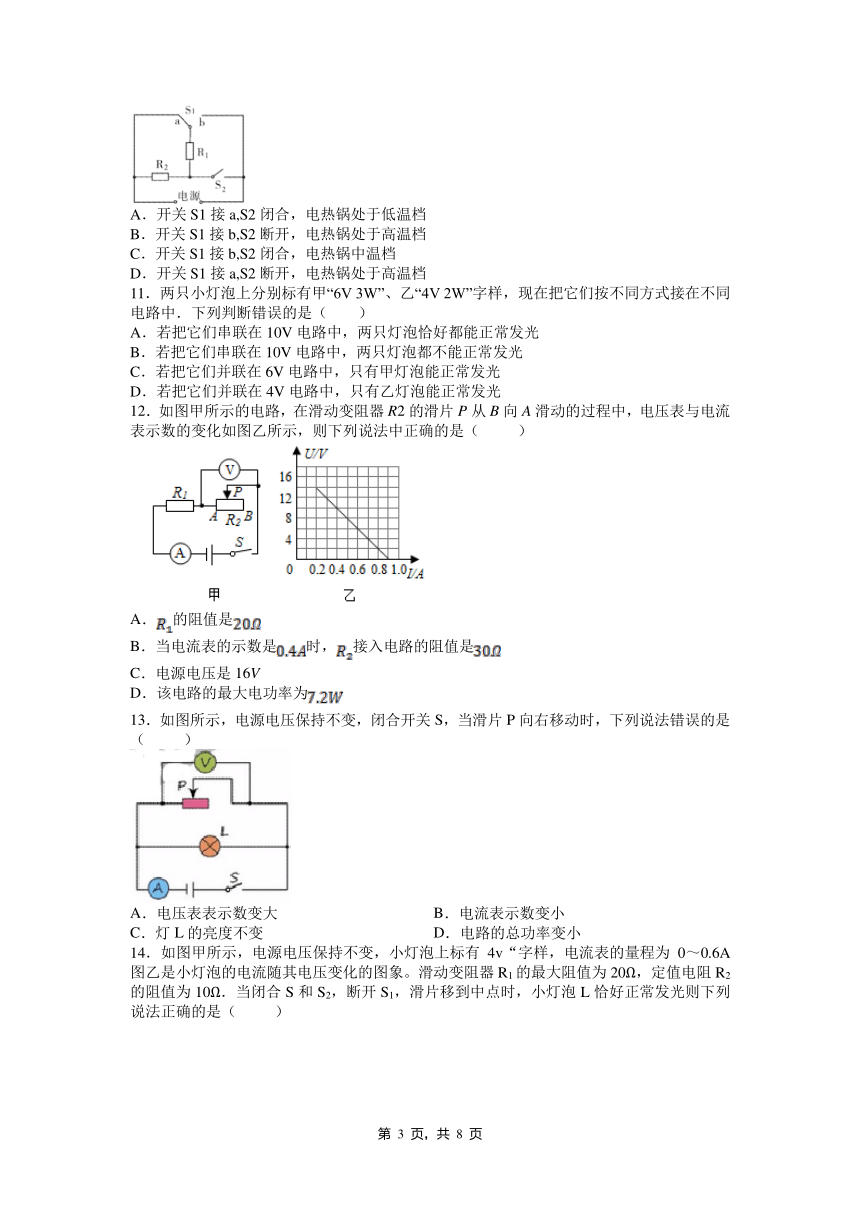

10．如图是某人家里电热锅的工作原理图，电热锅有高中低三档功率。则下列判断正确的是（ ）

A．开关S1接a,S2闭合，电热锅处于低温档
B．开关S1接b,S2断开，电热锅处于高温档
C．开关S1接b,S2闭合，电热锅中温档
D．开关S1接a,S2断开，电热锅处于高温档
11．两只小灯泡上分别标有甲“6V 3W”、乙“4V 2W”字样，现在把它们按不同方式接在不同电路中．下列判断错误的是（ ）
A．若把它们串联在10V电路中，两只灯泡恰好都能正常发光
B．若把它们串联在10V电路中，两只灯泡都不能正常发光
C．若把它们并联在6V电路中，只有甲灯泡能正常发光
D．若把它们并联在4V电路中，只有乙灯泡能正常发光
12．如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（ ）

A．的阻值是
B．当电流表的示数是时，接入电路的阻值是
C．电源电压是16V
D．该电路的最大电功率为
13．如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是（ ）

A．电压表表示数变大 B．电流表示数变小
C．灯L的亮度不变 D．电路的总功率变小

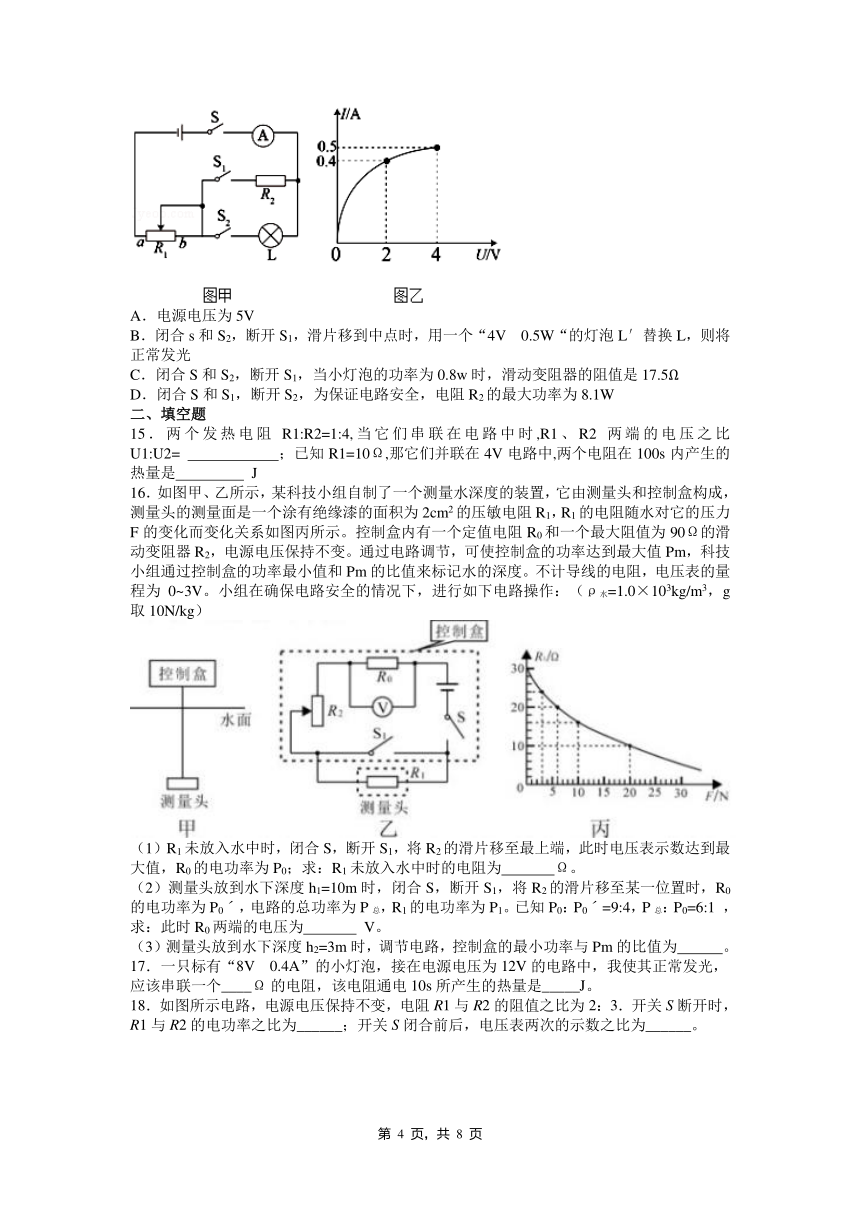

14．如图甲所示，电源电压保持不变，小灯泡上标有4v“字样，电流表的量程为0～0.6A图乙是小灯泡的电流随其电压变化的图象。滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为10Ω．当闭合S和S2，断开S1，滑片移到中点时，小灯泡L恰好正常发光则下列说法正确的是（ ）

A．电源电压为5V
B．闭合s和S2，断开S1，滑片移到中点时，用一个“4V 0.5W“的灯泡L′替换L，则将正常发光
C．闭合S和S2，断开S1，当小灯泡的功率为0.8w时，滑动变阻器的阻值是17.5Ω
D．闭合S和S1，断开S2，为保证电路安全，电阻R2的最大功率为8.1W
二、填空题
15．两个发热电阻R1:R2=1:4,当它们串联在电路中时,R1、R2两端的电压之比U1:U2= ；已知R1=10Ω,那它们并联在4V电路中,两个电阻在100s内产生的热量是 J
16．如图甲、乙所示，某科技小组自制了一个测量水深度的装置，它由测量头和控制盒构成，测量头的测量面是一个涂有绝缘漆的面积为2cm2的压敏电阻R1，R1的电阻随水对它的压力F的变化而变化关系如图丙所示。控制盒内有一个定值电阻R0和一个最大阻值为90Ω的滑动变阻器R2，电源电压保持不变。通过电路调节，可使控制盒的功率达到最大值Pm，科技小组通过控制盒的功率最小值和Pm的比值来标记水的深度。不计导线的电阻，电压表的量程为0~3V。小组在确保电路安全的情况下，进行如下电路操作：（ρ水=1.0×103kg/m3，g取10N/kg）

（1）R1未放入水中时，闭合S，断开S1，将R2的滑片移至最上端，此时电压表示数达到最大值，R0的电功率为P0；求：R1未放入水中时的电阻为 Ω。
（2）测量头放到水下深度h1=10m时，闭合S，断开S1，将R2的滑片移至某一位置时，R0的电功率为P0ˊ，电路的总功率为P总，R1的电功率为P1。已知P0：P0ˊ=9:4，P总：P0=6:1 ，求：此时R0两端的电压为 V。
（3）测量头放到水下深度h2=3m时，调节电路，控制盒的最小功率与Pm的比值为 。
17．一只标有“8V 0.4A”的小灯泡，接在电源电压为12V的电路中，我使其正常发光，应该串联一个____Ω的电阻，该电阻通电10s所产生的热量是_____J。
18．如图所示电路，电源电压保持不变，电阻R1与R2的阻值之比为2：3．开关S断开时，R1与R2的电功率之比为______；开关S闭合前后，电压表两次的示数之比为______。


19．李芳家的电子式电能表表盘上标有“3000imp/（kW?h）”的字样，其含义是电路每消耗lkW?h的电能，电能表上指示灯闪烁3000次。她把家中的其他用电器都与电源断开，仅让一个用电器工作3min，发现电能表指示灯闪烁了60次。该用电器在上述时间内消耗的电能为　 　kW?h。
20．车床照明灯的额定电压是36V，它正常工作时灯丝的电阻是24Ω，则该照明灯正常工作时，
消耗的电功率是 W，工作30min，电流通过灯丝产生的热量是 J。
三、实验探究题
21．现要测量小灯泡的功率．小薇同学选择了满足这个实验要求的器材，并连接了部分电路，如图甲所示．
（1）请添加一根导线，完成图甲所示的实验电路的连接．

（2）闭合开关前，滑动变阻器的滑片应滑至 端（选填“a”或“b”）．
（3）闭合开关，调节滑动变阻器，当电压表示数为1.9V时，电流表示数如图乙所示，为 A，此时小灯泡的功率为 W．
22．小江在探究“小灯泡发光时的亮度与电功率的关系”的实验中，所用的电源电压是4V，小灯泡的额定电压是2.5V，小灯泡两端允许加的最大电压为额定电压的1.2倍。
（1）请将图的实验电路连接完整。

图甲
（2）小江连接的电路中，电流表接的是大量程，滑动变阻器的滑片滑到了阻值最大端。在检查电路连接正确后，小明又进行了实验操作，并根据观察到的实验现象将电流表从大量程改为小量程。则他进行了怎样的实验操作？观察到什么实验现象？
实验操作和现象是： 。
(3)小江同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图所示的图象．根据图象信息，可计算出小灯泡的额定功率是________瓦。
(4) 小江受此实验启发，想测定电动自行车上用作照明的LED（发光二极管）额定功率．在老师的帮助下通过实验得到该LED的电流电压图象如图丙所示，查阅资料知道该LED的额定电压为3V，结合图象可得该LED的额定功率为．小江进一步发现，在额定电压下工作时，LED比小灯泡亮，请对此现象作出解释_____________________________。
四、解答题
23．在“伏安法”测电阻的实验中，实验电路图如图所示，若待测电阻Rx的阻值为8Ω，实验过程中要求电表不得超过其量程，且电表的指针至少能到达刻度盘的中线，所用的实验器材在下列器材中选取：电流表（0～0.6A或0～3A一只），电压表（0～3V或0～6V）一只，滑动变阻器（0～50Ω）一只，电源一个（电压保持6V不变），开关一个，导线若干。实验中，为了保证电路安全，整个电路消耗的最大功率为_______W，滑动变阻器的取值范围为________。

24．某实验小组的同学通过图甲所示的电路进行实验探究。

（1）断开开关S3，闭合开关S1和S2，移动滑动阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是 （填符号）
A．滑动变阻器断路 B．R断路 C．R短路
（2）故障排除后断开开关S3，闭合开S1和S2，通过调节滑动变阻器，读出多组相应的电压表和电流表的示数。甲同学根据测量数据绘成如图乙所示图象。由图象可知定值电阻R= Ω；
（3）乙同学根据测量数据分别计算出多个R的阻值并取平均值，其目的是为了 ；
（4）断开开关S2，闭合开关S1和S3，通过多次调节滑动变阻器，测量灯L的电压和电流，根据测量数据绘成如图丙所示的图象。若灯L的额定电压为2.0V，则它的额定功率为 W。
（5）由图丙可看出灯丝的U﹣I图象不是一条直线，原因是 。
25．电动牙刷越来越受到消费者的青睐。电动牙刷工作时能深入牙齿清洁牙缝，刷毛的颤动能促进口腔的血液循环，对牙龈组织有按摩效果。下表为某电动牙刷参数。

（1）充电时，只需将牙刷放在通电的底座即可感应充电，牙刷和底座之间既没有用线连接也没有金属接点，安全又方便。其充电原理是_________________________。
（2）当牙刷正常工作时，求电流大小？（保留小数点后两位）
（3）根据表中信息，将已经耗完电能的电池充满，理论上需要多少时间？
（4）无论用哪种牙刷，刷牙都需要掌握正确的刷牙方法，关于刷牙下列说法正确的有（ ）
A．每次刷牙时间约3分钟左右 B．来回拉动牙刷，幅度不超过一个牙位
C．刷牙时动作要用力 D．3个月更换一次牙刷


2020年浙教版中考专题复习—电能（参考答案）
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C D A D C B D B C
题号 11 12 13 14
答案 B A A C
二、填空题
15．1：4；200。
16．（1）30；（2）2；（3）5:18
17．（1）．10．（2）．16
18．2：3 ? 2：5
19．0.02。
20． 54 97200
三、实验探究题
21．（1）如图所示；

（2）b；（3）0.2；0.38．
22．（1）

（2）用0-3A量程试触，指针偏转角度非常小
（3）0.5
（4）LED主要讲电能转化为光能，灯泡主要将电能转化为热能。
四、解答题
23．（1）．3.6（2）．2Ω≤R≤8Ω
24．（1）C；（2）10；（3）减小误差；（4）0.8；（5）灯丝电阻会随温度而发生变化
25．（1）电磁感应；
（2）工作时电流为I，由I=P/U=2W/3V=0.67A；
（3）充电时，电流为I，由题意得P=UI；I=P/U；600mAh=It；t=600mAh/I；解得t=30小时；
（4）ABD
