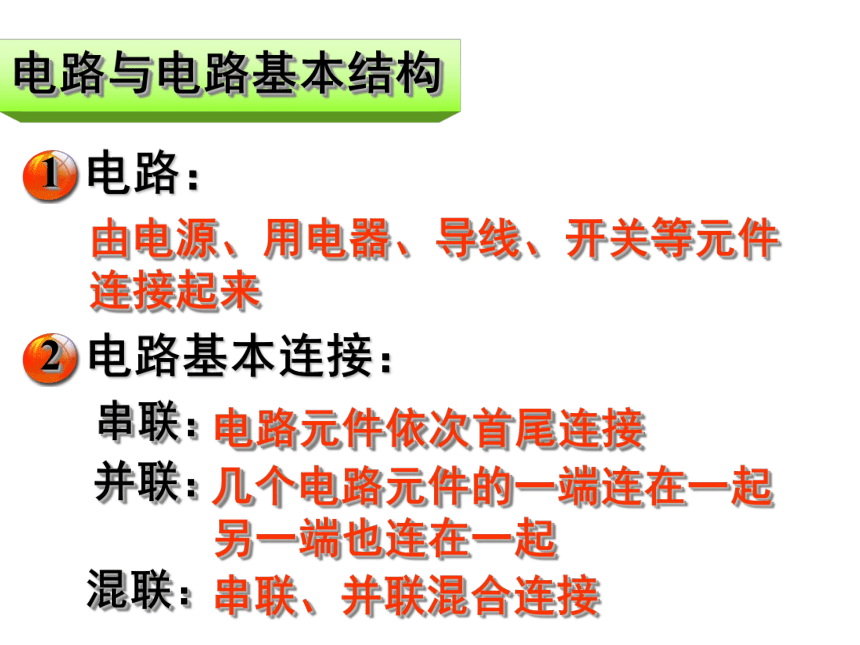

由电源、用电器、导线、开关等元件连接起来
串联：
电路元件依次首尾连接
并联：
几个电路元件的一端连在一起
另一端也连在一起
混联：
串联、并联混合连接

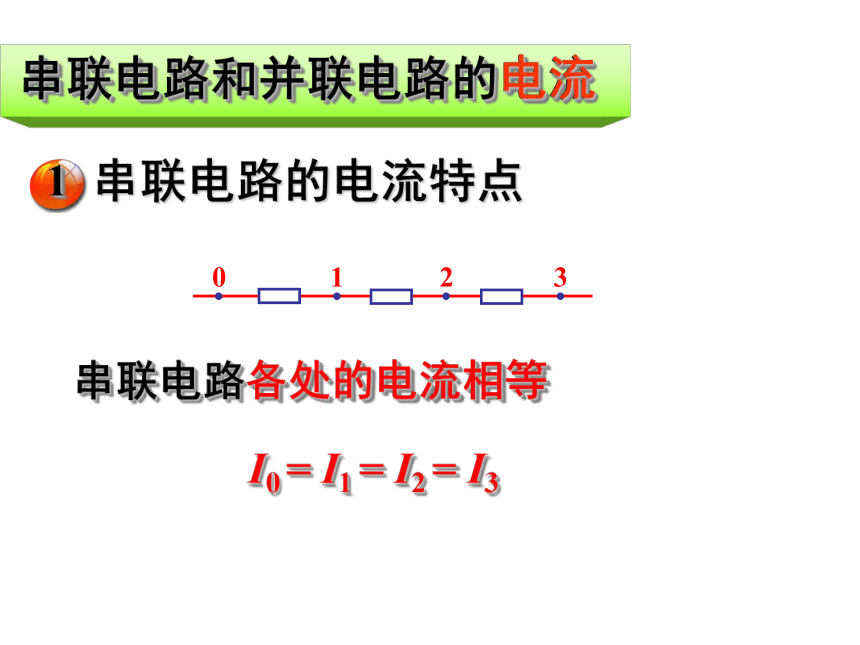

I0 = I1 = I2 = I3
串联电路各处的电流相等
电流

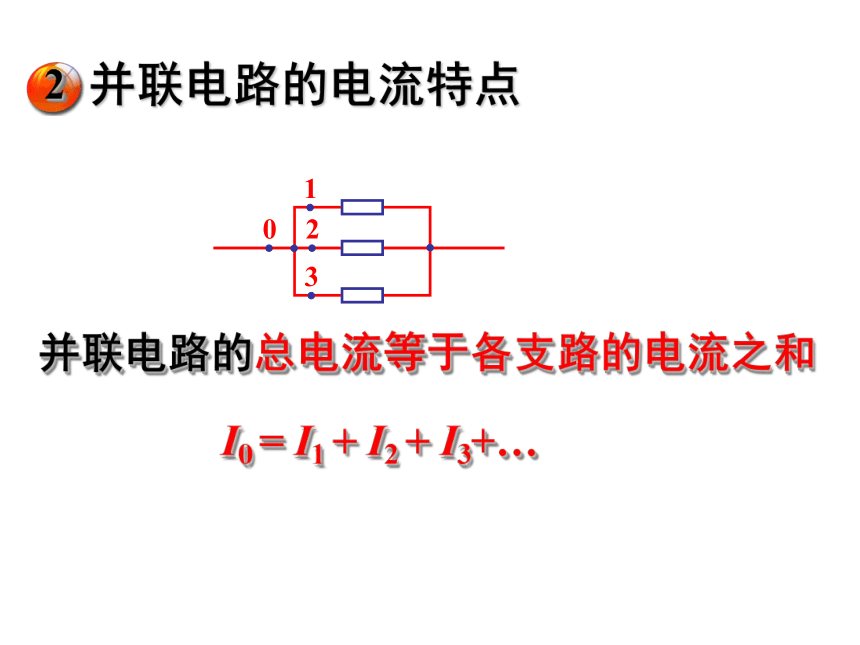

并联电路的总电流等于各支路的电流之和
I0 = I1 + I2 + I3+…

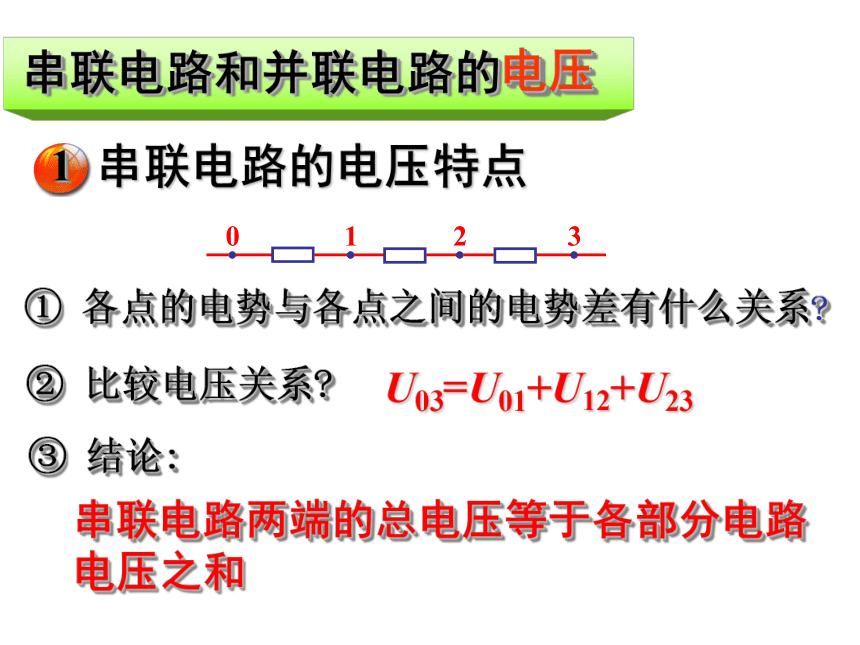

电压
U03=U01+U12+U23
③ 结论:
① 各点的电势与各点之间的电势差有什么关系?
② 比较电压关系?
串联电路两端的总电压等于各部分电路电压之和
① 比较0、1、2、3
点的电势关系?
φ0=φ1=φ2=φ3
② 比较 4、5、6 点
的电势关系?
φ4=φ5=φ6=φ7
U=U1=U2=U3
③ 比较电压关系?
并联电路的总电压与各支路的电压相等

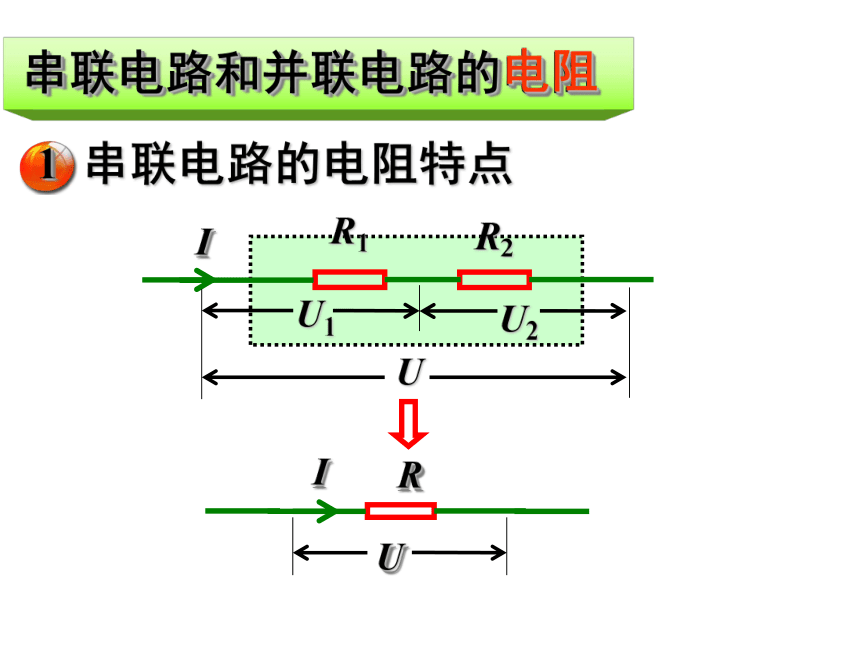

电阻
① 若R1远大于R2 ，并联后R 有何特点？
② n 个相同电阻( R1 )串联或并联，总电阻 R=？
③不同阻值的电阻串联，总电阻与其中最大电阻有何关系？
④不同阻值的电阻并联，总电阻与其中最小电阻有何关系？
⑤并联电路中,某一电阻增大,总电阻如何变？
⑥并联电路中,支路增多,总电阻如何变？
⑦R1、R2之和一定，则它们并联电阻如何变化？
220V
80，40
串联分压原理
例3 如图所示电路中，各电阻阻值已
标出. 当输入电压UAB = 110V时，
输出电压UCD=______V.
1V
应用分压原理
例4 电路如图，R1=2Ω，R2=3Ω，R3= 4Ω.
（1）如已知流过电阻R1的电流I1=3A，
则干路电流多大？
（2）如果已知干路电流 I =3A，流过每
个电阻的电流多大？
6.5 A
1.38A
0.92A
0.69A
并联分流原理
R总=1.2Ω
U2=6V
根据电流的流向分析电路中各个节点的电势高低，并将各个节点按电势从高到低的顺序排列；然后将每个电阻画在相应的两节点间。
AC
按电流的流动方向，看各用电器之间是串还是并。
节点电流定律：流进节点的电流等于流出节点的电流
BC
简化如图所示的电路
