三视图的形成原理

(共22张PPT)
三视图的形成原理
课题目录
正投影
视图
三视图
三视图之间的关系
正 投 影
视 图

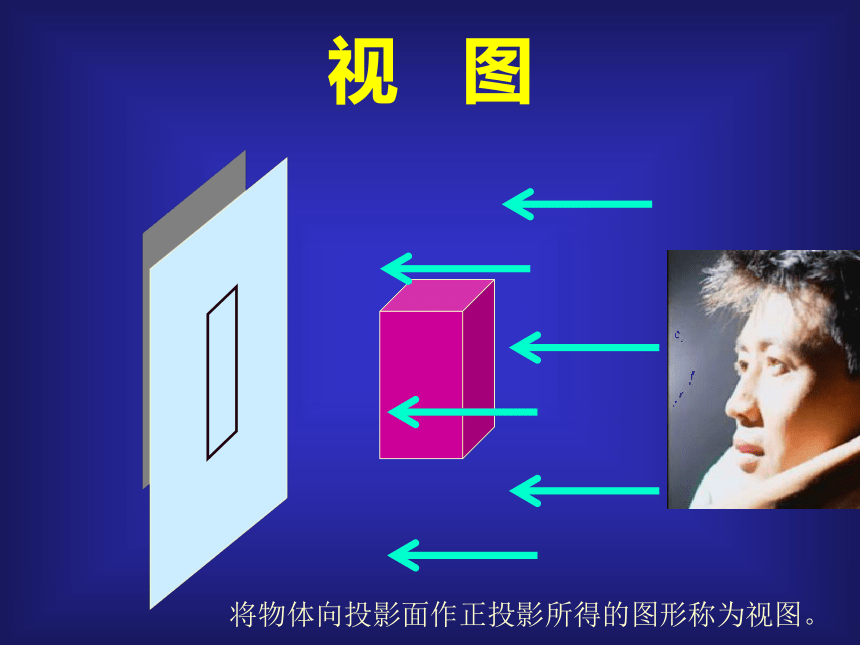

将物体向投影面作正投影所得的图形称为视图。

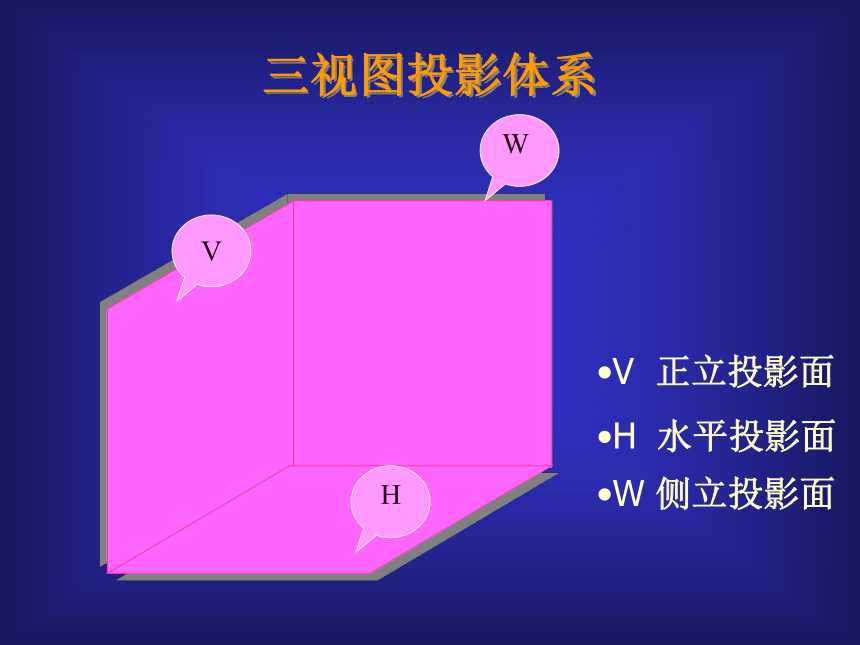

三视图投影体系
V 正立投影面
H 水平投影面
W 侧立投影面
V
H
W
V
H
W

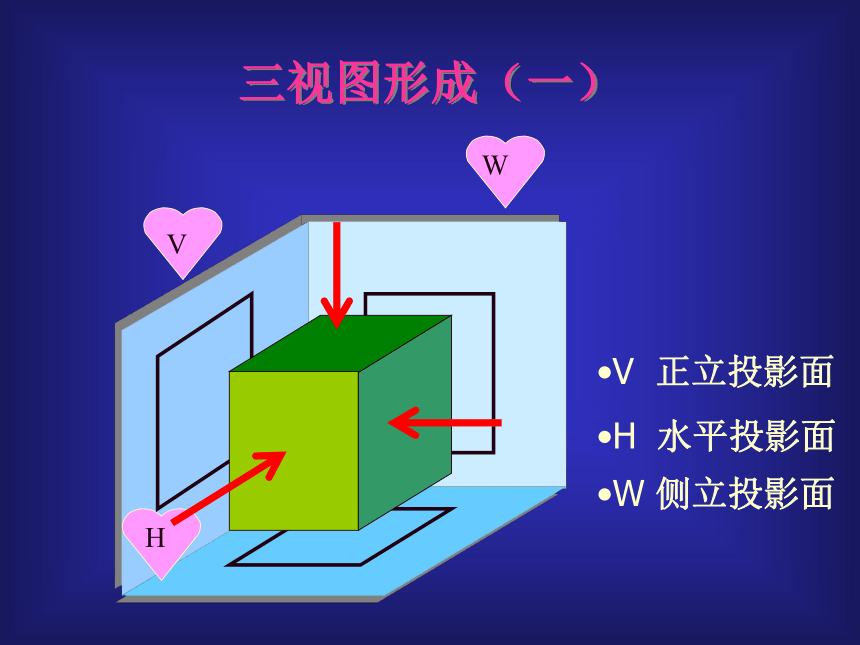

三视图形成（一）
V 正立投影面
H 水平投影面
W 侧立投影面
W

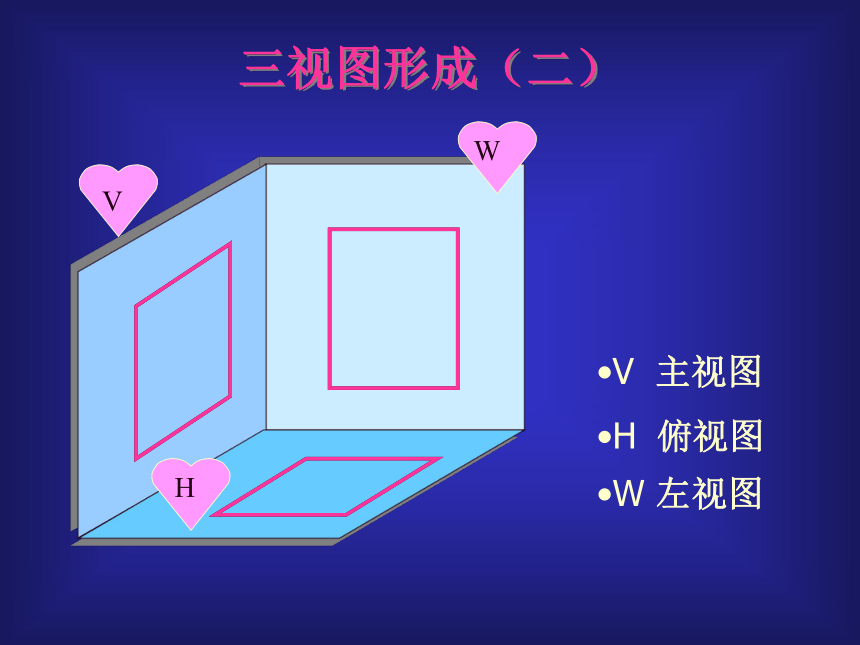

三视图形成（二）
V 主视图
H 俯视图
W 左视图
H
V

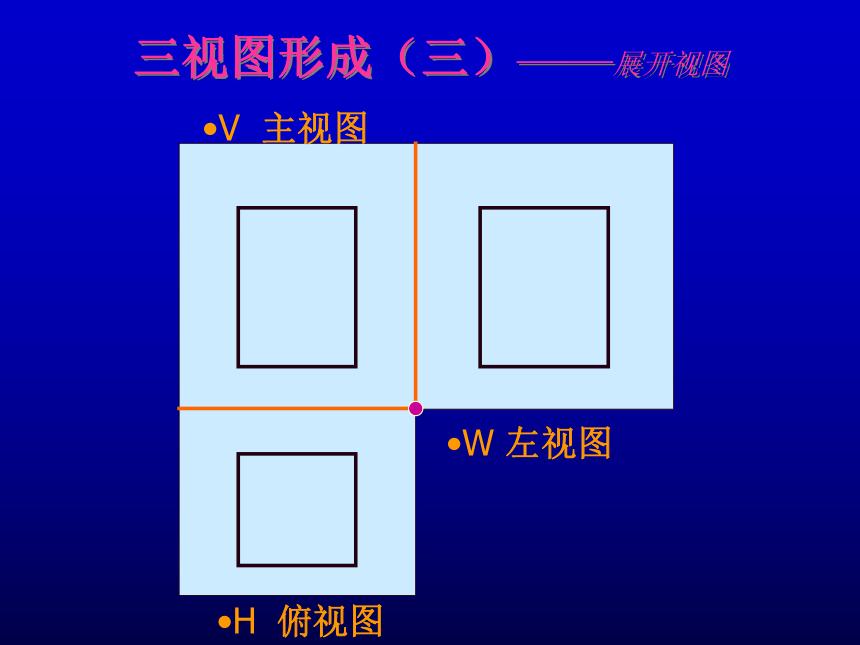

三视图形成（三）——展开视图
V 主视图
H 俯视图
W 左视图

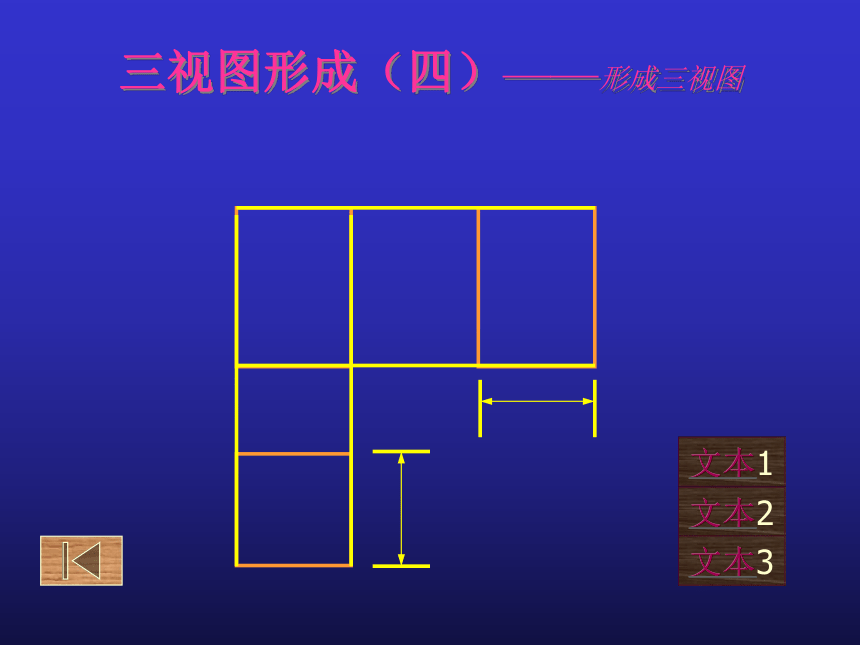

三视图形成（四）——形成三视图
文本1
文本2
文本3
在主视图、俯视图上都体现形体的长度，且长度在竖直方向上是对正的，我们称之为长对正。
返回
在主视图、左视图上都体现形体的高度，且高度在水平方向上是平齐的，我们称之为高平齐。
返回
在左视图、俯视图上都体现形体的宽度，且是同一形体的宽度，是相等的，我们称之为宽相等。
返回
三视图之间的关系
主视图与府视图都体现形体的长度，且长度在竖直方向上是对正的，称长对正
主视图与左视图都体现形体的高度，且高度在水平方向上是平齐的，称高平齐
左视图与府视图都体现形体的宽度，且同一形体的宽度是相等的，称宽相等
总之，三视图之间的关系是
长对正 高平齐 宽相等
错误三视图——长未对正一
错误三视图——长未对正二
错误三视图——高不平齐一
错误三视图——高不平齐二
错误三视图——宽不相等一
错误三视图——宽不相等二
错误三视图——不满足“关系”一
错误三视图——不满足“关系”二
