第一节 透镜
《第五章 透镜及其应用》

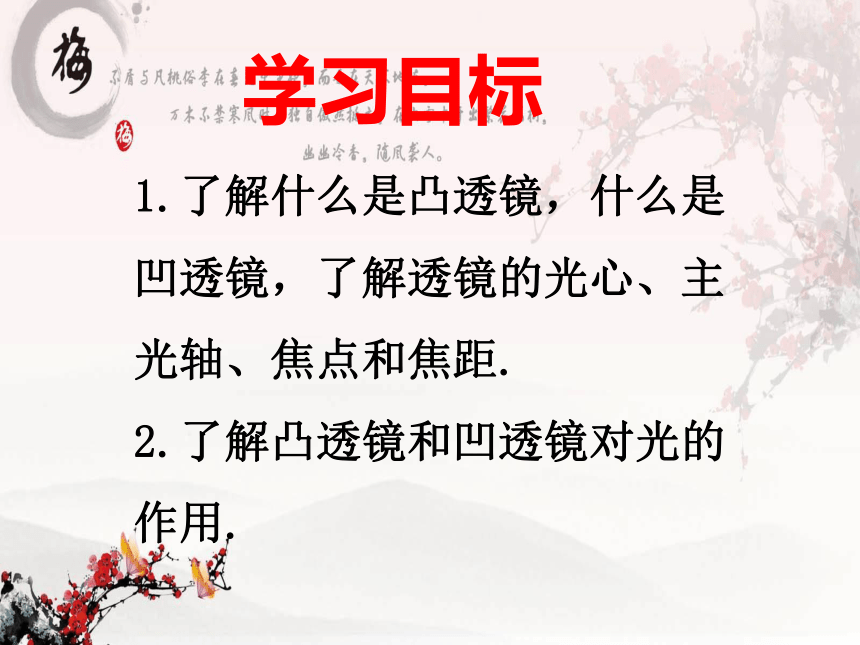

学习目标
1.了解什么是凸透镜，什么是凹透镜，了解透镜的光心、主光轴、焦点和焦距.
2.了解凸透镜和凹透镜对光的作用.

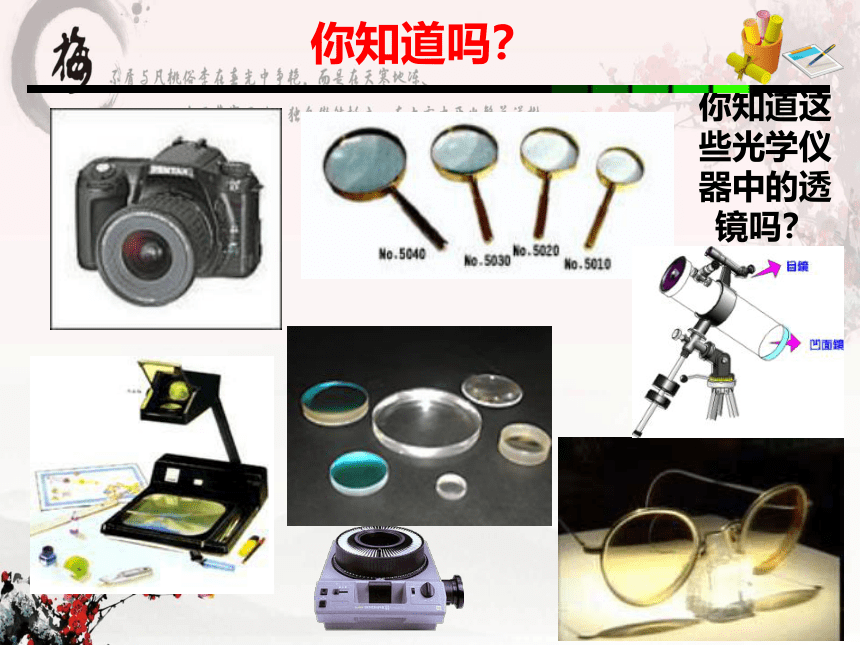

你知道这些光学仪器中的透镜吗？
你知道吗？

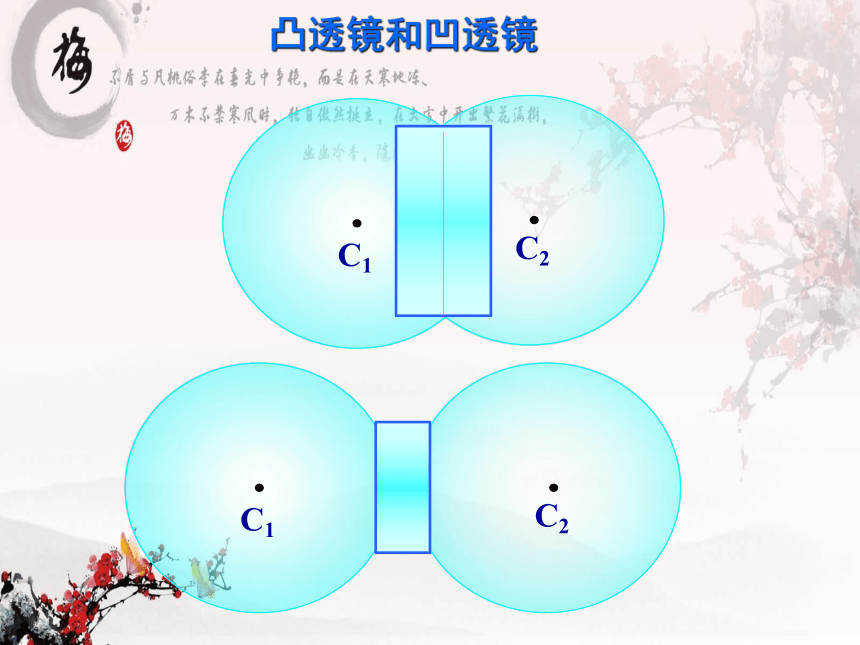

凸透镜和凹透镜
一、凸透镜和凹透镜

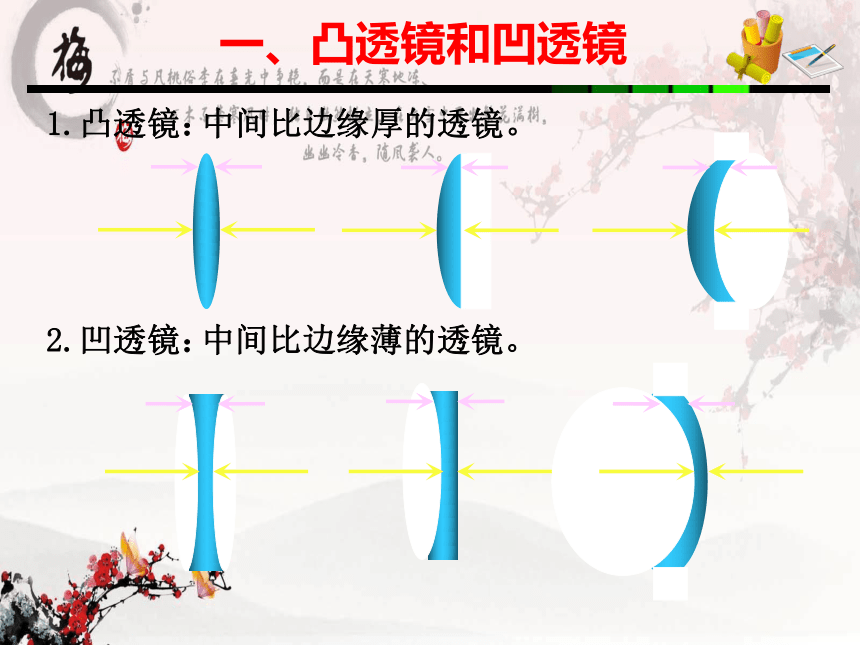

1.凸透镜：
中间比边缘厚的透镜。
2.凹透镜：
中间比边缘薄的透镜。

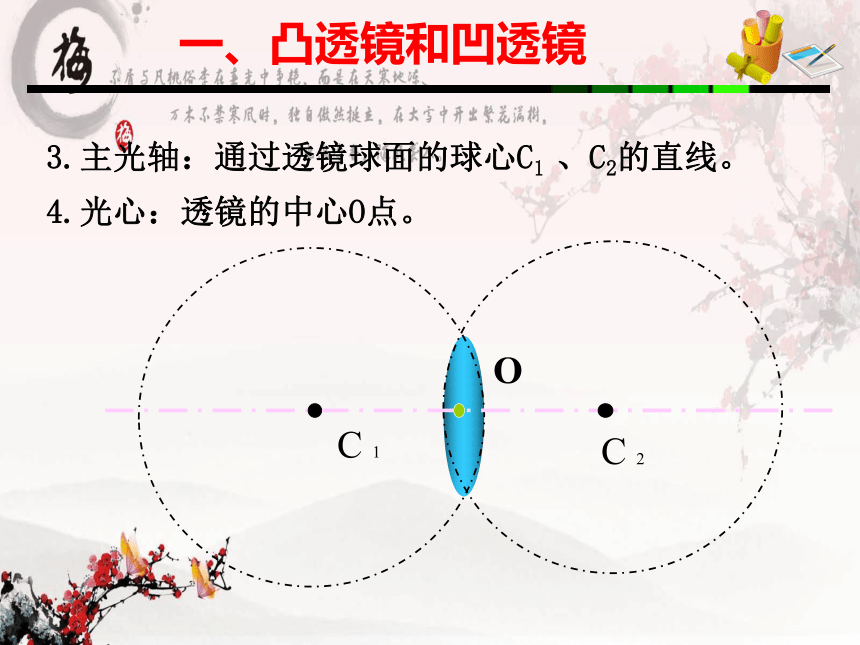

3.主光轴：通过透镜球面的球心C1 、C2的直线。
C 1
C 2
O
4.光心：透镜的中心O点。
一、凸透镜和凹透镜
1．主光轴：通过两个球面球心的直线。
2．光心：光心是主光轴上的一点，
通过这点的光线穿过透镜时不改变方向。
主光轴
O
光心

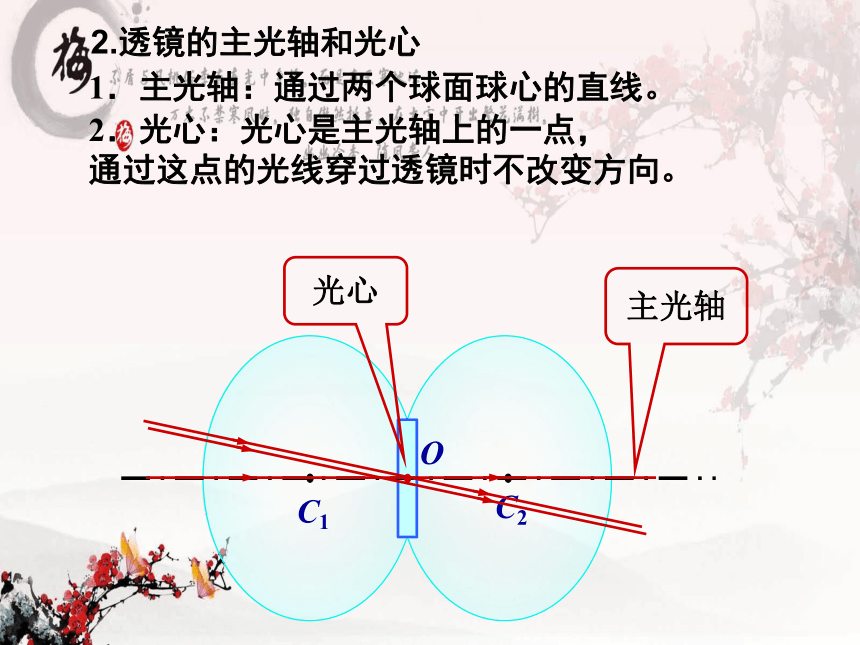

2.透镜的主光轴和光心

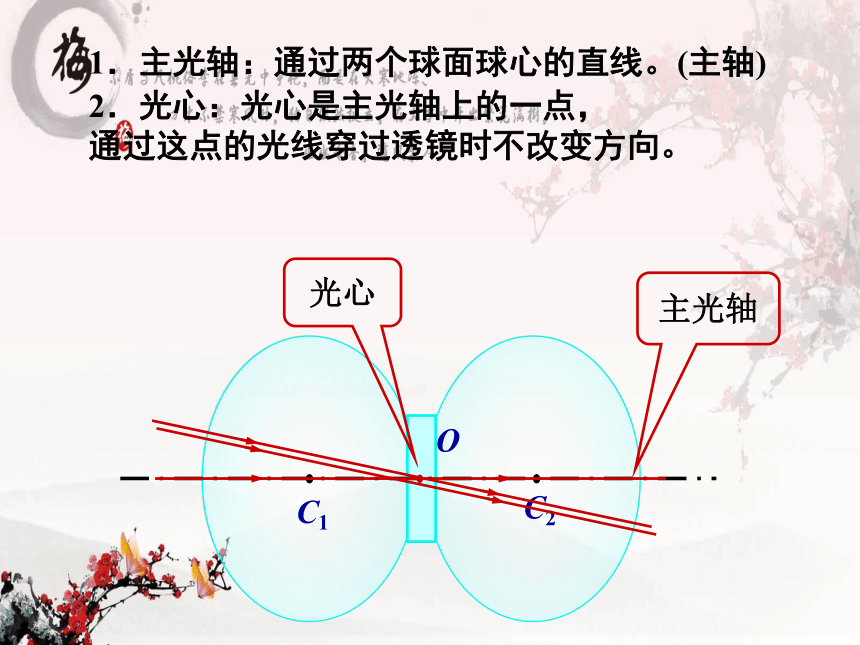

1．主光轴：通过两个球面球心的直线。(主轴)
2．光心：光心是主光轴上的一点，
通过这点的光线穿过透镜时不改变方向。
O
主光轴
光心
二、透镜对光线的作用

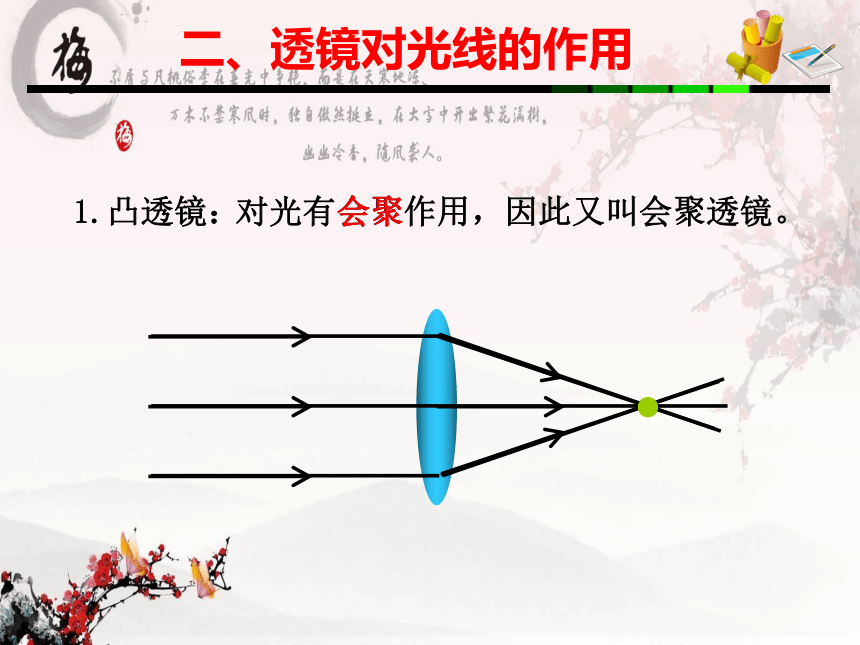

1.凸透镜：
对光有会聚作用，因此又叫会聚透镜。
会聚
凸透镜：
对光线有会聚作用。
相对于光线原来传播的方向靠近主光轴偏折。
二、透镜对光线的作用
2.凹透镜：
对光有发散作用,因此又叫发散透镜。
二、透镜对光线的作用
发散
凹透镜：
对光线有发散作用。
相对于光线原来传播的方向远离主光轴偏折。
二、透镜对光线的作用
1.焦点：
O
2.焦距：
平行于主光轴的光线通过凸透镜后会聚在光轴上的点，用“F”表示。
焦点和光心的距离，用“f”表示。
f
F
F
三、焦点和焦距
O
F
　　焦点：平行于主轴的平行光通过凸透镜后会聚于一点。
　　焦距：焦点到光心的距离。
焦距
主轴
焦点
3.虚焦点：
平行于主光轴的光线通过凹透镜后的折射光线的反向延长线相交在主光轴上的点，用“F′”表示。
F′
F′
三、焦点和焦距
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
焦距
凹透镜有两个虚焦点。
4.测凸透镜的焦距
f
让阳光射向透镜，在透镜的另一侧移动白纸，直到白纸上出现最亮的光点（即焦点），该光点到透镜的距离就是焦距。
利用太阳光可近似看成平行光线
三、焦点和焦距
O
F
F
（1）过光心的光线不改变原来的方向。
（2）平行于光轴的光线会聚于焦点。
（3）经过焦点的光线经过凸透镜平行于光轴。
凸透镜
四、三条特殊光线
O
F′
F′
（1）通过光心的光线传播方向不改变。
（2）平行于光轴的光线经凹透镜后发散射出，
折射光线的反向延长线会聚于虚焦点。
（3）射向另一侧虚焦点的光线经过凹透镜后平
行于主光轴射出。
凹透镜
四、三条特殊光线
O
F
F
在光的折射现象中，光路可逆。
五、光路可逆
把下列光路补充完整。
展现风采
A
B
C
D
E
思考:点A、B、C、D、E是透镜的焦点吗?
在下列方框内填上适当的透镜
展现风采
　　太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？
思考：
展现你的收获
三、关于透镜的几个重要名词
1.焦点：平行主光轴的光会聚相交的点。
2.焦距：焦点到透镜光心的距离。
一、透镜的分类
1.凸透镜：中间厚、边缘薄的透镜。
2.凹透镜：中间薄、边缘厚的透镜。
3.主光轴：通过两个球心的直线叫主光轴。
4.光心：透镜的中心。
二、透镜对光的作用
1．凸透镜对光线有会聚作用。
2．凹透镜对光线有发散作用。
O
凸透镜
凹透镜
O
