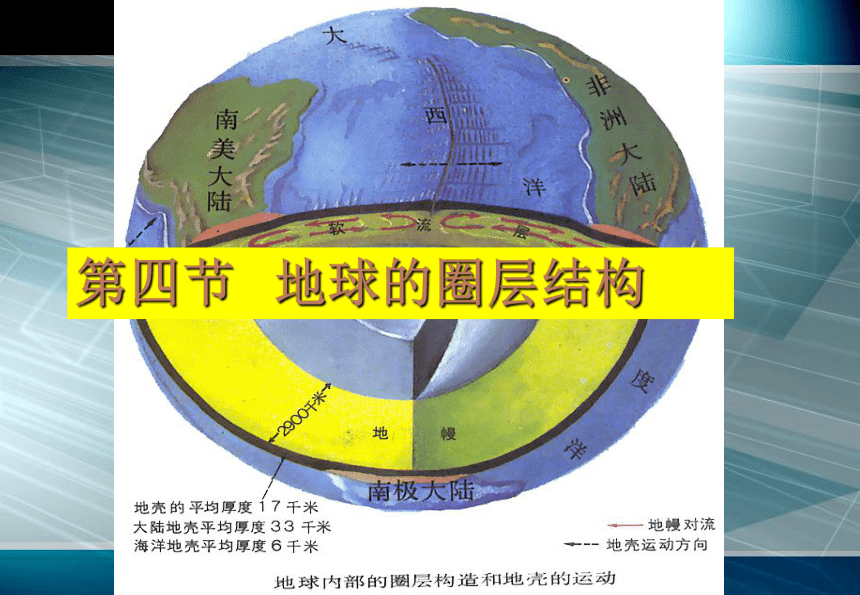

第四节 地球的圈层结构
前苏联的科拉SG3超深钻井，深12262米
纵波（P波）
横波（S波）
质点震动方向与传播方向垂直的波
质点震动方向与传播方向一致的波
一、地球的内部圈层
1、地震波：
影响：使地面上的物体上下震动
影响：使地面上的物体左右摇晃
较快
较慢
固液气
固
传播速度都随着所通过物质的性质而变化

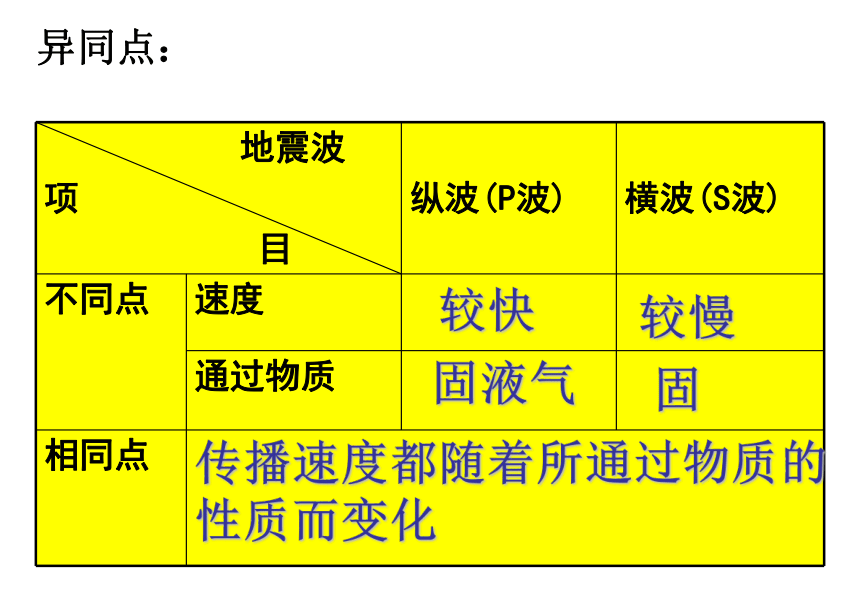

异同点：
地震波
项
目
纵波(P波)
横波(S波)
不同点 速度
通过物质
相同点

小组合作 ：

1、人类利用横波和纵波可以勘探海底的油气资源，你能简单的说说原理吗？
2、如果在微山湖里泛舟时地震突然发生了，你会有上下震动还是左右晃动的感觉？为什么？
3、如果上体育课时地震突然发生了，同学们先感到地面上下震动还是左右晃动？为什么？
莫霍界面
古登堡界面
2、圈层划分
地核
想一想1
想一想2

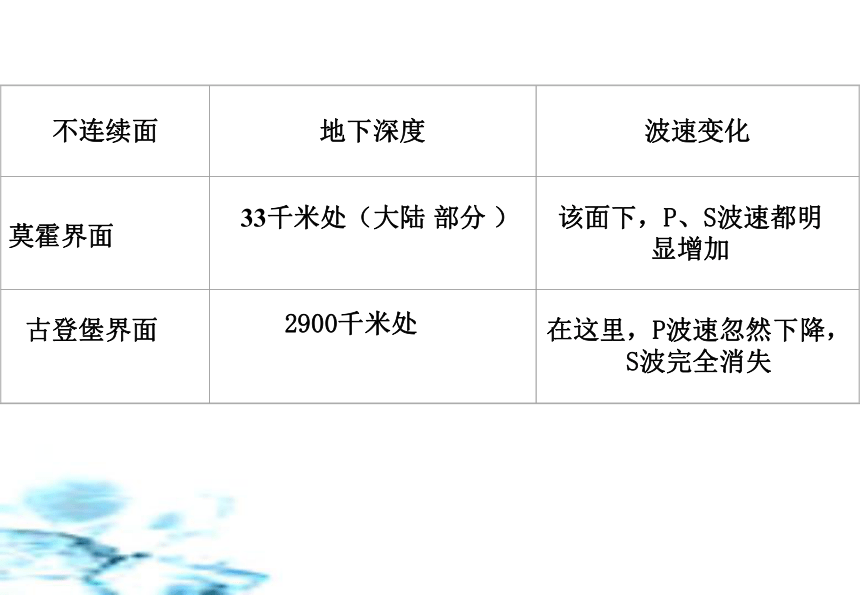

不连续面：
波速发生突然变化的面
33千米处（大陆 部分 ）
莫霍界面
该面下，P、S波速都明显增加
古登堡界面
2900千米处
在这里，P波速忽然下降，S波完全消失
3．地球内部各圈层结构及基本特征
外核
内核
上地幔
下地幔
33
2900

①由坚硬的岩石组成(化学元素：氧、硅、铝）
②厚度不均，大洋部分薄，大陆部分厚，平均厚17千米
温度很高，压力、和密度很大(铁、镍），可能是地磁产生的主要原因。
3．地球内部各圈层结构
莫霍界面
古登堡界面
大洋地壳
大陆地壳
③大陆地壳（上层：硅铝层，下层：硅镁层）
组成：含铁、镁的硅酸盐类，上地幔上部存在一个软流层,这里可能为岩浆的主要源地之一
平均17
软流层
6370
圈层名称 不连续面 深度(km) 特征
地壳






地幔


地核

岩石圈：
地壳+上地幔顶部（软流层以上）
地球的内部圈层结构像半熟的鸡蛋
4、地球的外部圈层
大
气
圈
生
物
圈
水
圈
水
圈
地
壳
地
壳
地
幔
地
幔
由气体和悬浮物组成的包围地球的复杂系统
气体和悬浮物质，主要成分是氮和氧
是地球自然环境的重要组成部分
水
圈
地球表层水体构成的连续但不规则的圈层
地表水、地下水、大气水、生物水等
水圈里的水处于不间断的循环运动之中
生
物
圈
地球表层生物及其生存环境的总称
生物及其生存环境
生物圈与大气圈、水圈和岩石圈相互渗透、相互影响
读地球四个圈层构成的示意图
分析A、B、C分别代表什么圈层？
纵
横
地壳
地幔
地核
莫霍
古登堡
大气圈
水圈
生物圈
小结：
活动
想一想：
在莫霍界面和古登堡界面，地震波波速的突然变化说明了什么问题？
说明了物质组成或状态发生了变化
活动
想一想：
请推测地幔和地核的物质状态？
地幔是固体，地核是液体（外核）
1.有关地震波的叙述正确的是？
A . 地震波是一种无线电波
B . 纵波传到古登堡面时完全消失
C . 纵波和横波传播速度在莫霍面都明显减少
D . 从震源发生的地震波，纵波比横波先到达地面
随堂练习
√
3．莫霍界面是 A．地壳和地幔的界线　　　　　B．地幔和地核的界线 C．岩石圈和地幔的界线　　　　D．上地幔和下地幔的界线
4．有关岩石圈的叙述，正确的是 A．岩石圈属于地壳的一部分，是由岩石构成的 B．岩石圈属于上地幔的一部分 C．岩石圈与生物圈关系密切 D．岩石圈的上部是软流层 5．有关地球外部圈层的说法，正确的是 A．大气圈是由大气组成的简单的系统 B．水圈是一个连续不规则的圈层 C．生物圈包括大气圈的全部、水圈的全部 D．地球的外部圈层之间关系密切，但和地球的内部圈层
没有关系
√
√
√
　　地震波的传播速度与地球的内部圈层的划分 　　（1）地震波：E________，F________。 　　（2）不连续界面：A________，B________。 　　（3）圈层；D________，C________。 　　（4）地震波在经过B界面时传播速度有什么变化?
6．读图回答下列问题。
横波
纵波
莫霍界面
古登堡界面
地壳
外核
纵波的传播速度突然下降，横波完全消失
读“地球内部结构简图”，回答下列各题。
（1）写出图中字母表示的地球内部圈层的名称：
A ，D ，E ，F ，B1和B2 。
（2）C是 层，这里可能是 的主要发源地之一。
（3）岩石圈的范围是指 （用字母表示）。
