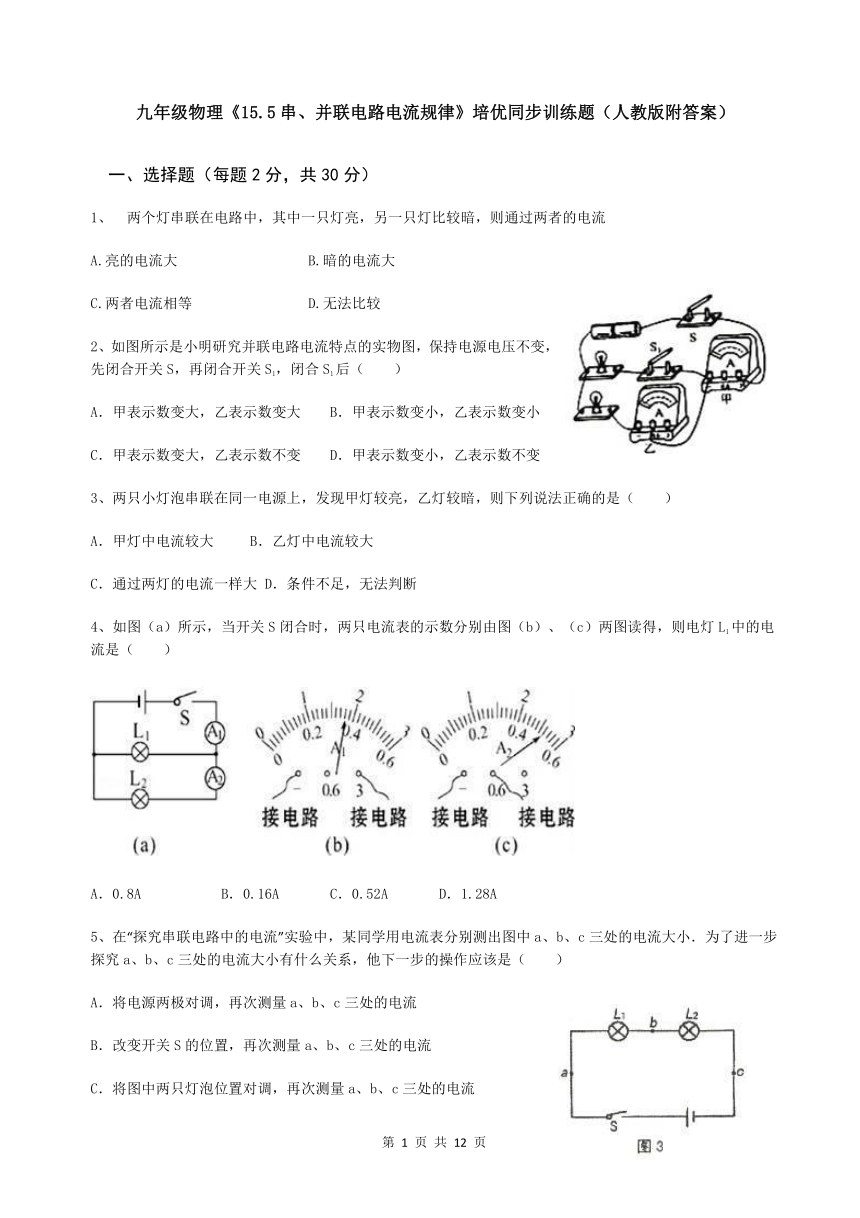

人教版九年级物理第十五章第五节15.5串、并联电路的电流规律 训练题（含答案）

九年级物理《15.5串、并联电路电流规律》培优同步训练题（人教版附答案）

一、选择题（每题2分，共30分）
1、?两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流
A.亮的电流大 B.暗的电流大
C.两者电流相等 D.无法比较
2、如图所示是小明研究并联电路电流特点的实物图，保持电源电压不变，先闭合开关S，再闭合开关S1，闭合S1后（　　）
A．甲表示数变大，乙表示数变大 B．甲表示数变小，乙表示数变小
C．甲表示数变大，乙表示数不变 D．甲表示数变小，乙表示数不变
3、两只小灯泡串联在同一电源上，发现甲灯较亮，乙灯较暗，则下列说法正确的是（　　）
A．甲灯中电流较大?? B．乙灯中电流较大
C．通过两灯的电流一样大 D．条件不足，无法判断
4、如图（a）所示，当开关S闭合时，两只电流表的示数分别由图（b）、（c）两图读得，则电灯L1中的电流是（　　）

A．0.8A????? B．0.16A??? C．0.52A??? D．1.28A
5、在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（　　）
A．将电源两极对调，再次测量a、b、c三处的电流
B．改变开关S的位置，再次测量a、b、c三处的电流
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．换用不同规格的灯泡，再次测量a、b、c三处的电流

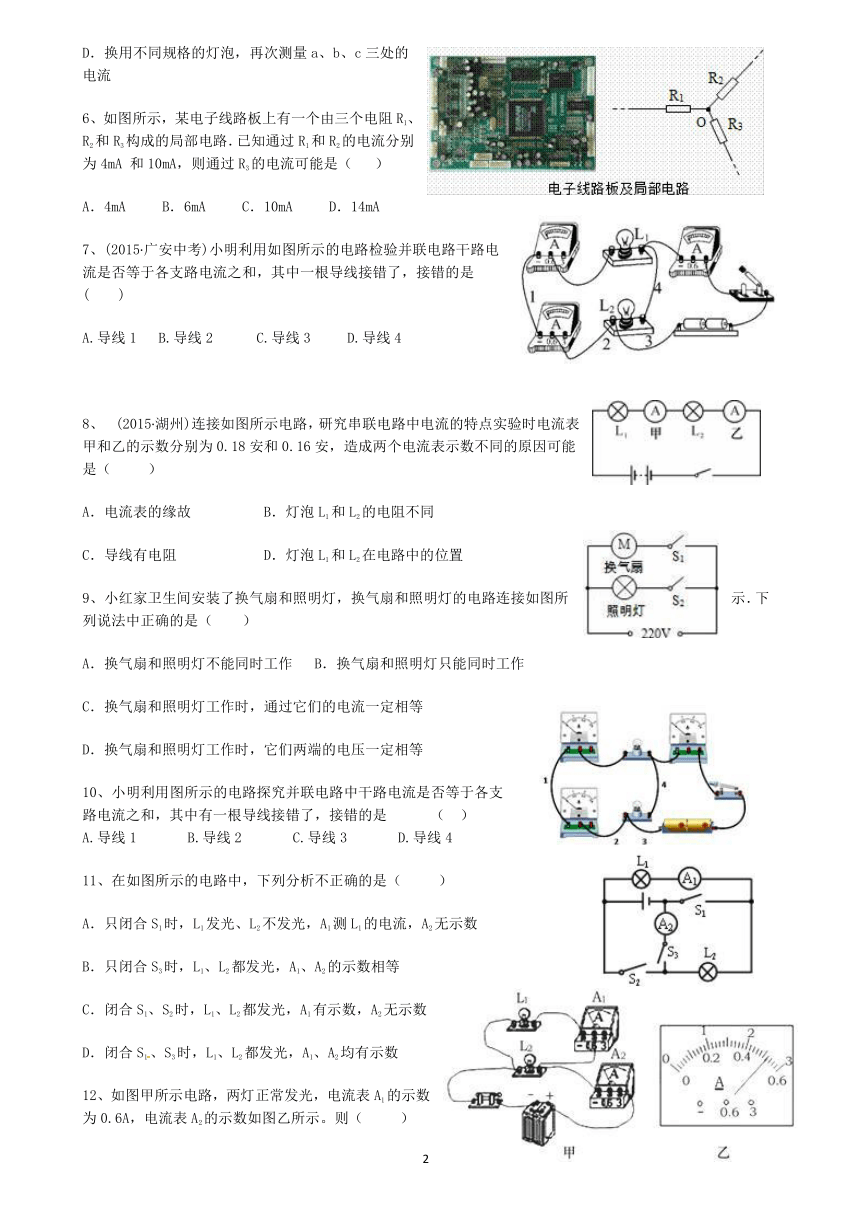

6、如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路．已知通过R1和R2的电流分别为4mA 和10mA，则通过R3的电流可能是（? ）
A．4mA?? B．6mA?? C．10mA?? D．14mA
7、(2015·广安中考)小明利用如图所示的电路检验并联电路干路电流是否等于各支路电流之和，其中一根导线接错了，接错的是(　　)
A.导线1　 B.导线2　　 C.导线3　　 D.导线4

8、?(2015·湖州)连接如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（?? ）
A．电流表的缘故 B．灯泡L1和L2的电阻不同
C．导线有电阻 D．灯泡L1和L2在电路中的位置
9、小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示．下列说法中正确的是（　　）
A．换气扇和照明灯不能同时工作 B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
10、小明利用图所示的电路探究并联电路中干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的是　　　（　）
A.导线1 　　　B.导线2 　　　C.导线3　　　 D.导线4
11、在如图所示的电路中，下列分析不正确的是（?? ）
A．只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数
B．只闭合S3时，L1、L2都发光，A1、A2的示数相等
C．闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数
D．闭合S1、S3时，L1、L2都发光，A1、A2均有示数
12、如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。则（?? ）
A．两灯是串联连接的 ?? B．流过L1的电流是2.6A
C．流过L2的电流是2A ?? D．干路电流是3.2A

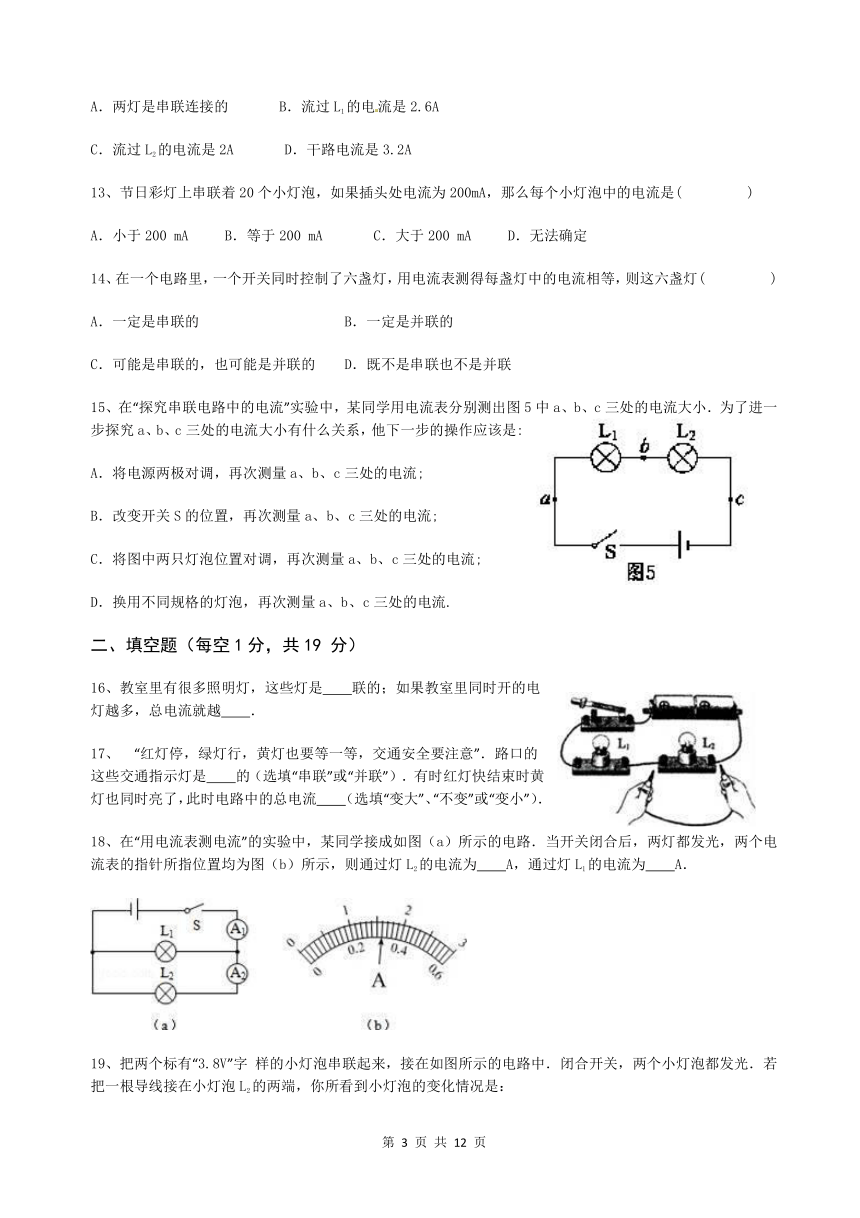

13、节日彩灯上串联着20个小灯泡，如果插头处电流为200mA，那么每个小灯泡中的电流是(???? )
A．小于200 mA?? B．等于200 mA??? C．大于200 mA?? D．无法确定
14、在一个电路里，一个开关同时控制了六盏灯，用电流表测得每盏灯中的电流相等，则这六盏灯(???? )
A．一定是串联的 B．一定是并联的
C．可能是串联的，也可能是并联的 D．既不是串联也不是并联
15、在“探究串联电路中的电流”实验中，某同学用电流表分别测出图5中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是:
A．将电源两极对调，再次测量a、b、c三处的电流;
B．改变开关S的位置，再次测量a、b、c三处的电流;
C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流;
D．换用不同规格的灯泡，再次测量a、b、c三处的电流.
二、填空题（每空1分，共19 分）
16、教室里有很多照明灯，这些灯是　　联的；如果教室里同时开的电灯越多，总电流就越　　．
17、?“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．路口的这些交通指示灯是　　的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流　　（选填“变大”、“不变”或“变小”）．
18、在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为　　A，通过灯L1的电流为　　A．

把两个标有“3.8V”字 样的小灯泡串联起来，接在如图所示的电路中．闭合开关，两个小灯泡都发光．若把一根导线接在小灯泡L2的两端，你所看到小灯泡的变化情况是：
（1）：　　　　　　　　　　　　　　　　　　
（2）：　　　　　　　　　　　　　　　　　　

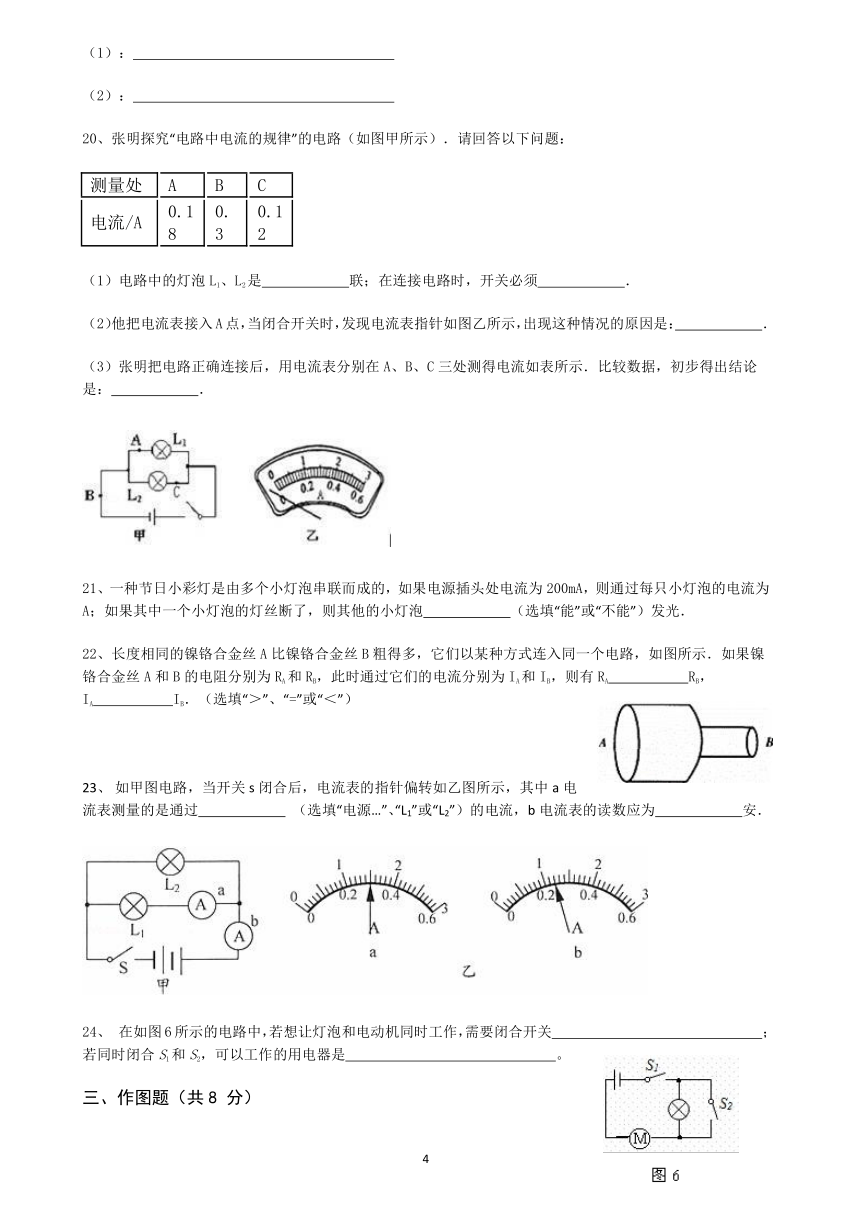

20、张明探究“电路中电流的规律”的电路（如图甲所示）．请回答以下问题：
测量处 A B C
电流/A 0.18 0.3 0.12
（1）电路中的灯泡L1、L2是　　　　　　联；在连接电路时，开关必须　　　　　　．
（2）他把电流表接入A点，当闭合开关时，发现电流表指针如图乙所示，出现这种情况的原因是：　　　　　　．
（3）张明把电路正确连接后，用电流表分别在A、B、C三处测得电流如表所示．比较数据，初步得出结论是：　　　　　　．

21、一种节日小彩灯是由多个小灯泡串联而成的，如果电源插头处电流为200mA，则通过每只小灯泡的电流为　　　　　　A；如果其中一个小灯泡的灯丝断了，则其他的小灯泡　　　　　　（选填“能”或“不能”）发光．
22、长度相同的镍铬合金丝A比镍铬合金丝B粗得多，它们以某种方式连入同一个电路，如图所示．如果镍铬合金丝A和B的电阻分别为RA和RB，此时通过它们的电流分别为IA和IB，则有RA????? RB，IA????? IB．（选填“＞”、“=”或“＜”）


23、?如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过　　　　　　 （选填“电源…”、“L1”或“L2”）的电流，b电流表的读数应为　　　　　　安．
　
24、?在如图6所示的电路中，若想让灯泡和电动机同时工作，需要闭合开关?????????????? ；若同时闭合S1和S2，可以工作的用电器是?????????????? 。
三、作图题（共8 分）


25、（3分）根据甲图，在乙的实物图上用笔画出连线。

26、（5分）张明同学“探究串、并联电路的电流规律实验”的电路如图13所示，当把电流表分别在A、B、C三处时测得电流如下表所示。请你帮他完成如下几项工作：
（1）比较右表数据，可以得出结论是：???????????? ；
（2）张明把电流表接入A点，当闭合开关时发现电流表指针如图14所示，出现这种情况的原因是?????????? 。
（3）当张明更换电压不同的电源后，将两个电流表分别接入如图15甲所示的两个位置测量，此时电流表A1和A2读数分别如图15乙所示，请你帮忙读出电流大小分别是：A1表为?????? A，A2表为????? A，由此可知过灯泡L2的电流大小为?? ?A。



四、实验,探究题（共16分）
27（6分）【探究名称】探究并联电路中电流的关系。
【提出问题】如图所示的并联电路中，流过A、B、C各处的电流之间可能有什么关系？
【设计实验与进行实验】
(1)将图中元件按要求连接：L1、L2并联，S控制整个电路，电流表测量L1的电流；

(2)把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入表中；
测量 次数 A处的电流 IA B处的电流 IB C处的电流 IC
1 0.22 0.12 0.10
2 0.48 0.22 0.26
3 0.55 0.30 0.25
(3)为了使得由实验数据所归纳的结论更具有可靠性，在不改变电源及电路连接的基础上，还应当换用不同规格的电灯重做上述实验；
(4)整理器材。
【分析与论证】
(1)在拆、接电路时，开关必须　　　　　　　，根据电路图连接电路；
(2)上面设计的表格中存在的不足之处是　??????????????????????；
(3)表格补充完整后，通过对上面数据的分析，可以得出结论：??????????
　　　　　????? 　　　。
28（3分）物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是在课后请你和他合作进行了以下探究：
（1）提出问题：并联电路中，各电灯两端的电压有什么关系？
（2）设计实验：小明用两个相同的小灯泡组成如图的并联电路，用电压表分别测量两个灯泡L1、L2以及电源两端的电压．
（3）进行实验：按照电路图连接电路，进行实验测量，记录实验数据，测得两个灯泡L1、L2以及电源两端的电压均为3V．
（4）实验结论：　　　　　　．
（5）实验评估：你认为本次实验存在的主要不足是什么？　　　　　　　　　　　　．你将建议小明怎样做？　　　　　　．
29（7分）在探究并联电路电流规律的实验中，如图甲是实验的电路图．

（1）电流表应__________（选填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的__________点．
（2）小明同学在测量A处的电流时，闭合开关前，发现电流表指针位置如图乙所示，原因是__________；纠正该错误后，闭合开关，发现电流表的指针偏转又如图乙所示，原因是__________；排除故障后，电流表的示数如图丙所示，则电流表的示数为__________A．
（3）上表是另一组的小亮同学在实验中用两盏规格相同的灯泡测出的数据，由此得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处：①__________；②__________．

五、计算题（共22分）
30（9分）如图甲所示电路，当开关S闭合后，两灯都发光．这时两个电流表A1、A2指针所指的位置都如图乙所示．
求：（1）开关闭合时，这是一个?? 电路．A1、A2分别用??? 、??? 量程，示数分别为???? A、??? A．
通过灯L1的电流

（3）通过灯L2的电流．

31（8分）在如下图所示的电路中，L1和L2是两个完全相同的灯泡。求：
（1）只闭合S2时，若电流表A的示数为0.44A，则通过L1和L2的电流分别是多少？

（2）当闭合S1和S3时，若电流表的示数为0.58A，则通过L1和L2的电流分别是多少？
（3）只闭合S1时，若电流表的示数为0.49A，则通过L1和L2的电流分别是多少？

（4）能不能同时闭合开关S2和S3？为什么？

32（5分）如图所示，闭合开关后安培表A1、A2、A3的示数分别为I1=1A、I2=0.5A、I3=0.3A．问：
（1）A1、A2、A3分别测谁的电流？

（2）灯L1、L2的电流之比是多少？

六、综合题（共5分）
33、小丽在“探究并联电路电流特点时，先用电流表测干路电流，电路连接如图12所示，其中有一根导线连接错误，请用×在错误导线上标出，并用笔线代替导线在图中画出正确的连线。
为得出并联电路中的电流特点，他还应继续测量___________和___________的电流，然后归纳得出结论。








参考答案一、选择题 1、C
2、C解：由图示电路图可知，电流表甲测干路电流，电流表乙测支路电流，闭合开关S，只有乙所在支路接入电路，两电流表串联在同一电路中，两电流表示数相同，再闭合S1，两灯泡并联，电流表甲测干路电流，电流表甲示数变大，电流表乙所在支路电压与电阻不变，该支路电流不变，电流表乙示数不变．
3、解：两个灯泡串联接在电源上，由串联电路的特点知，流过它们的电流相等；它们的亮度不同是由它们的实际功率不同（或电阻不同）造成的．故选C．
4、D【解答】解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，（b）图中电流表的量程为0～3A，分度值为0.1A，则干路电流I=1.8A，（c）图中电流表的量程为0～0.6A，分度值为0.02A，通过L2的电流I2=0.52A，因并联电路中干路电流等于各支路电流之和，所以，通过L1的电流：I1=I﹣I2=1.8A﹣0.52A=1.28A．故选D．
5、D【考点】探究串并联电路中的电流特点实验．【解答】解：ABC、将电源的正负极对调、改变开关的位置、两只灯泡的位置对调，都不能改变电路的电阻，也不能改变电源电压，不符合题意．D、更换不同的灯泡，电阻变化，电路中的电流发生变化．使实验结论具有普遍性．故选D．【点评】掌握串联电路的电流特点，掌握探究串联电路电流特点的实验方法．
6、BD解：由图可知R1、R2、R3的连接方式有以下几种可能：①R1和R2并联后，再和R3串联，此时流过R3的电流为I=4mA+10mA=14mA；②R1和R3并联后，再和R2串联，此时流过R3的电流为I=10mA﹣4mA=6mA；③R2和R3并联后，再和R1串联，此时R1的电流应该大于R2的电流，而题目R2中电流是10mA，这种情况是不存在的．故流过R3的电流可能是6mA或14mA．故选：BD．
7、C。要探究并联电路的电流关系，所以两灯泡应并联，三个电流表分别测量干路电流和各支路电流，故应该改动导线3，将其改为电源负极与左下电流表负接线柱相连。
8、A
9、解：AB、两电器并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；C、由于两电器功率不同，则电流不一定相同；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确．故选D．
10、C 11、D

12、C【解析】（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误．（2）因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从电流表指针偏转位置来看，A2偏转的比A1读数还小，所以电流表A1的量程为0～0.6A，流过L1的电流为0.6A，故B错误；（3）电流表A2的量程为0～3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，由于并联电路电流规律：I=I1+I2，故通过灯L2的电流I2=I-I1=2.6A-0.6A=2A，故C正确D错误。
13、B解：因为节日小彩灯20个灯泡和插头都是串联的，所以各点的电流相等．插头处的电流是200mA，其他各点的电流也都是200mA．故选B．
14、C解：在串联电路中开关控制整个电路，串联电路中电流处处相等；在并联电路中干路开关控制整个电路，若用电器相同，则每一支路电流相等，根据题意可得，这六盏灯可能是串联，也可能是并联．故选：C
15、D
二、填空题
16、【考点】串联电路和并联电路的辨别；并联电路的电流规律．【解答】解：教室里有很多照明灯，这些灯工作时互不影响，所以是并联的；如果教室里同时开的电灯越多，相当于支路增多，根据并联电路中干路电流等于各支路电流之和可知，总电流将增大．故答案为：并；大．
17、【考点】并联电路的电流规律．【分析】（1）根据并联电路的特点分析．并联电路中用电器相互不影响工作．（2）在并联电路中，支路越多，干路电流越大．【解答】解：根据交通信号灯工作时的常识知，红灯亮时，黄灯 不亮，绿灯 不亮，它们是相互不影响工作的，故是并联连接．因信号灯是并联，红灯快结束时黄灯同时亮了，相当于又增加了一条支路，故干路电流会变大．故答案为：并联；变大．
18、【考点】探究串并联电路中的电流特点实验．
【分析】由图a可知两电流表分别测量的是干路和支路电流，由图b可读数，则通过L1电流，可由并联电路电流的规律求得．【解答】解：由图a、b可知两电流表分别测量的是干路和支路电流，即I=1.6A，I2=0.32A所以，由并联电路电流的规律：I=I1+I2得I1=I﹣I2=1.6A﹣0.32A=1.28A故答案为：0.32，1.28．
19、【解答】解：由图知：闭合开关，两只灯泡串联，都发光．若把一根导线接在小灯泡L2的两端，L2被短路不能发光，但L1仍然有电流通过，照常发光．同时电源电压全部加在L2两端，所以亮度增大．故答案为：（1）L2熄灭；（2）L1变亮．
20、解：（1）电路中的灯泡L1、L2是并联；在连接电路时，开关必须断开．（2）如图乙中电流表向左端没有刻度的方向偏转，说明正负接线柱接反了；（3）由表格中的数据知，IA=IB+IC，即：干路电流等于支路电流之和；故答案为：（1）并；断开；（2）正负接线柱接反了；（3）并联干路电流等于各支路电流之和．
21、解：节日小彩灯是由多个小灯泡串联而成的，如果电源插头处电流为200mA，则通过每只小灯泡的电流均为200mA，即都为0.2A；由于串联用电器是可以相互影响的，所以如果其中一个小灯泡的灯丝断了，则其他的小灯泡不能发光．故答案为：0.2；不能．
22、＜，??? =?? 。
23、?解：由电路图可知此电流为并联电路，电流表a串联在L1的支路中，测量L1的电流；电流表b串联在干路中，测量干路电流，因并联电路的干路电流要大于支路电流，所以推知电流表b的使用量程应是0﹣﹣3A，分度值是0.1A，读数为1A+0.2A=1.2A；故答案为：L1；1.2A．
24、S1?? ??电动机
三、作图题 25、略
26、（1）并联电路的干路电流等于各路电流之和； （2）电流表的正负接线柱接反了；（3）0.24；0.7；0.46.
四、实验,探究题27、本题考查研究并联电路的电流关系。分析电路，两灯并联，电流表测灯L1的电流，电流就和灯L1串联在一个支路上。在拆、接电路时，开关要断开，防止损坏用电器。设计实验表格时，被测量的物理量的后面要有单位，物理量没有单位没有意义。测量的电流没有单位。分析数据，可以发现干路电流等于各支路电流之和。答案：[设计实验与进行实验](1)[分析与论证](1)断开　(2)缺少电流的单位(3)并联电路中干路电流等于各支路电流之和
28、?解：（4）图中两个灯泡并联，测得两个灯泡L1、L2以及电源两端的电压均为3V，因此会得出支路两端电压相等的结论．
（5）小明的实验中，选用的是相同规格的灯泡，存在特殊性，得出的结论不具有普遍性，因此应更换不同规格的灯泡再做几次实验．故答案为：（4）在并联电路中，各支路两端的电压相等．（5）实验中采用两个完全相同的小灯泡，使实验存在特殊性，影响结论的普遍性．应增加不同规格的小灯泡再做几次实验．
29、 解：（1）电流表应串联在被测电路中．若要测量干路电流，由电路图可知，电流表应接在甲图中的c点．（2）由图乙所示电流表可知，没有闭合开关前，电流表指针没有指在零刻度线上，这是由于电流表没有调零造成的；纠正该错误后，闭合开关，由图乙所示可知，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；由如图丙所示电流表可知，其量程为0～06A，分度值为0.02A，示数为0.24A．（3）由题意可知，小亮同学使用的灯泡规格相同，由表中实验数据可知，只进行了一次实验，只测出了一组实验数据，由于使用的灯泡规格相同，只进行了一次实验，实验结论不具有普遍性，为得出普遍结论，应使用不同规格的灯泡进行多次实验，测出多组实验数据．
故答案为：（1）串联；C；（2）电流表没有调零；电流表正负接线柱接反了；0.24；（3）用的是同规格的灯泡；只有一组实验数据．
五、计算题30、解：由图可知：灯L1与灯L2并联，电流表A2测干路电流，电流表A1测L1电流．根据并联电路电流规律可知：干路电流大于支路电流．而从两表指针偏转位置来看，A1偏转的比A2还小，说明这两表使用的量程不同．由此得出：A2一定使用的是3A量程，A1使用的是0.6A量程．3A量程的分度值是0.1A，所以A2的读数是1.5A；0.6A量程的分度值是0.02A，所以A1的读数是0.3A．根据并联电路电流规律：I=I1+I2，得出灯L2的电流：I2=I﹣I1=1.5A﹣0.3A=1.2A． 故答案为? （1）并联，0～0.6A，0～3A，0.3，1.5；（2）因电流表与L1串联，则A1示数为通过其电流，所以电流为I1=0.3A；（3）因为是并联电路，通过L2电流为I2=I﹣I1=1.5A﹣0.3A=1.2A．
31、（1）0.44A??? 0.44A? （2）0.29A???? 0.29A? （3）0.49A?? 0（4）不能，因为当闭合S2和S3时，电源短路，会损坏电流表和电源。
32、? 解：（1）由图知，三盏灯泡并联，A1测通过三盏灯的电流和，A2测通过L3和L2的电流，A3测通过L3的电流；（2）根据I1=1A、I2=0.5A、A1测通过三盏灯的电流和，A2测通过L3和L2的电流，可知，灯L1的电流IL1=I1﹣I2=1A﹣0.5A=0.5A，L2的电流IL2=I2﹣I3=0.5A﹣0.3A=0.2A．则L1、L2的电流之比==．答：（1）A1测通过三盏灯的电流和，A2测通过L3和L2的电流，A3测通过L3的电流；（2）灯L1、L2的电流之比是5：2．
六、综合题

33、略；L1；L2
